Simrad Pinnenpilot TP10 – Zuverlässiger Autopilot für Segelboote bis 10 Meter
Präzise automatische Kurssteuerung, geringer Stromverbrauch und leiser Betrieb für komfortables Segeln
Der Simrad Pinnenpilot TP10 ist ein zuverlässiger, kompakter und energieeffizienter Autopilot für pinnengesteuerte Segelboote bis 10 Meter (ca. 32 Fuß). Mit seiner präzisen automatischen Kurssteuerung, der einfachen Bedienung und dem besonders geräuscharmen Antrieb bietet der TP10 eine komfortable Lösung für Segler, die ihr Boot sicher und entspannt auf Kurs halten möchten.
Ob beim gemütlichen Segeltörn auf einem Binnensee, während einer längeren Küstenfahrt oder beim Einhandsegeln – der Simrad TP10 Autopilot übernimmt die Steuerung der Pinne und entlastet den Rudergänger. Dadurch bleibt mehr Zeit für die Navigation, den Segeltrimm und die Beobachtung der Umgebung.
Das Herzstück des Simrad TP10 ist ein robuster elektromechanischer Drehspindelantrieb mit einer maximalen Schubkraft von 65 kg. In Verbindung mit dem integrierten Fluxgate-Kompass sorgt dieser für präzise Ruderkorrekturen und eine gleichmäßige Kursführung unter typischen Küstenbedingungen.
Besonders überzeugend ist der geringe Energieverbrauch. Mit einer typischen Stromaufnahme von etwa 0,5 Ampere im Betrieb und lediglich 0,06 Ampere im Standby-Modus schont der Pinnenpilot die Bordbatterie und eignet sich hervorragend für Segelboote mit begrenzter Energiekapazität.
Die übersichtlichen Bedienelemente ermöglichen eine unkomplizierte Steuerung, auch wenn Sie bisher wenig Erfahrung mit Autopiloten gesammelt haben. Der gewünschte Kurs lässt sich schnell einstellen und bei Bedarf direkt über die integrierten Tasten korrigieren.
Dank seiner wettergeschützten Konstruktion, der intelligenten Seegangsanpassung und der automatischen Wendefunktion ist der Simrad TP10 ein praktischer Begleiter für zahlreiche Segelreviere.
Der Simrad Pinnenpilot TP10 verbindet zuverlässige Autopilottechnik mit einfacher Handhabung, hoher Energieeffizienz und einem attraktiven Funktionsumfang – ideal für kleinere und mittelgroße Segelyachten mit Pinnensteuerung.
Automatische Kurssteuerung – Entspannt segeln mit dem Simrad TP10
Der Simrad TP10 Pinnenpilot übernimmt die automatische Steuerung Ihres Segelbootes und hält den eingestellten Kompasskurs möglichst konstant.
Dafür verfügt der Autopilot über einen integrierten Fluxgate-Kompass, der die aktuelle Kursrichtung kontinuierlich erfasst.
Weicht das Boot durch Wind, Wellen oder andere äußere Einflüsse vom vorgegebenen Kurs ab, führt der TP10 automatisch entsprechende Ruderkorrekturen aus.
Dadurch wird der Rudergänger entlastet und kann sich auf andere wichtige Aufgaben an Bord konzentrieren.
Besonders beim Einhandsegeln oder auf längeren Strecken bietet die automatische Steuerung einen deutlichen Komfortgewinn.
Die wichtigsten Vorteile der Kurssteuerung:
Integrierter Fluxgate-Kompass: Kontinuierliche Erfassung der aktuellen Kursrichtung.
Automatische Ruderkorrekturen: Selbstständiges Nachsteuern bei Kursabweichungen.
Präzise Steuerbewegungen: Gleichmäßige und kontrollierte Bewegung der Pinne.
Konstanter Kompasskurs: Unterstützung bei längeren Segelstrecken.
Entlastung des Rudergängers: Mehr Zeit für Navigation und Segelbedienung.
Einfache Kursänderungen: Anpassung direkt über die Bedienelemente.
Der TP10 arbeitet als eigenständiger Kompass-Autopilot und benötigt für seine grundlegende Kurssteuerung keine zusätzlichen Navigationsinstrumente.
Leistungsstarker Drehspindelantrieb mit 65 kg Schubkraft
Der Simrad TP10 ist mit einem robusten elektromechanischen Drehspindelantrieb ausgestattet.
Dieser setzt die Steuerbefehle des integrierten Autopiloten in präzise Bewegungen der Pinne um.
Mit einer maximalen Schubkraft von 65 kg bietet der TP10 ausreichend Leistung für viele kleinere und mittelgroße Segelboote innerhalb der vorgesehenen Einsatzgrenzen.
Die Antriebstechnik wurde für einen möglichst ruhigen und effizienten Betrieb entwickelt.
Vorteile des Drehspindelantriebs:
65 kg maximale Schubkraft: Kraftvolle Unterstützung bei der Pinnensteuerung.
Robuste Drehspindel: Bewährte elektromechanische Antriebstechnik.
Präzise Ruderkorrekturen: Kontrollierte Bewegungen der Pinne.
Geräuscharmer Betrieb: Angenehme Ruhe während des Segelns.
Kompakte Bauweise: Ideal für kleinere Cockpits.
Zuverlässige Konstruktion: Für den regelmäßigen Einsatz an Bord entwickelt.
Wichtig: Die maximale Bootsverdrängung von 3,7 Tonnen ist ein Orientierungswert. Die tatsächliche Eignung hängt zusätzlich von der Ruderbalance, dem benötigten Ruderdruck und den jeweiligen Segelbedingungen ab.
Geringer Stromverbrauch – Ideal für längere Segeltörns
Auf Segelbooten spielt ein sparsamer Umgang mit der verfügbaren Batteriekapazität eine wichtige Rolle.
Der Simrad TP10 Autopilot wurde deshalb auf einen möglichst energieeffizienten Betrieb ausgelegt.
Mit einer typischen Stromaufnahme von etwa 0,5 A während des Betriebs benötigt der Pinnenpilot vergleichsweise wenig elektrische Energie.
Im Standby-Modus reduziert sich die Stromaufnahme auf lediglich 0,06 A.
Diese Eigenschaften machen den TP10 besonders interessant für Segler, die längere Zeit ohne Landstromversorgung unterwegs sind.
Vorteile der energieeffizienten Steuerung:
Ca. 0,5 A typische Stromaufnahme: Sparsamer Betrieb der automatischen Steuerung.
Nur 0,06 A im Standby: Geringer Energiebedarf im Bereitschaftsmodus.
12-Volt-Stromversorgung: Geeignet für übliche Bordnetze auf Segelyachten.
Effiziente Steuerbewegungen: Bedarfsgerechte Ruderkorrekturen.
Schonung der Bordbatterie: Vorteilhaft auf längeren Segeltörns.
Die tatsächliche Stromaufnahme hängt von der Ruderbelastung, der Häufigkeit der Steuerbewegungen und den Wetterbedingungen ab. Bei höherer Belastung kann der Energieverbrauch deutlich steigen.
Besonders leiser Betrieb – Genießen Sie die Ruhe beim Segeln
Segeln bedeutet für viele Wassersportler Ruhe, Natur und Entspannung.
Der Simrad TP10 wurde deshalb so konstruiert, dass die automatische Steuerung möglichst geräuscharm arbeitet.
Der elektromechanische Drehspindelantrieb führt die erforderlichen Ruderkorrekturen gleichmäßig aus und reduziert störende Betriebsgeräusche.
Gerade auf kleineren Segelbooten, bei denen sich der Autopilot unmittelbar neben dem Rudergänger befindet, ist dies ein wichtiger Komfortvorteil.
Vorteile des leisen Betriebs:
Geräuscharmer Antrieb: Weniger störende Geräusche im Cockpit.
Gleichmäßige Steuerbewegungen: Ruhiger und kontrollierter Betrieb.
Mehr Segelkomfort: Angenehme Atmosphäre auf längeren Törns.
Effiziente Kraftübertragung: Präzise Bewegung der Pinne.
Ideal für Fahrtensegler: Komfortable automatische Steuerung über längere Zeiträume.
Intelligente Seegangsanpassung für gleichmäßige Kursführung
Bei Wellengang wird ein Segelboot häufig kurzfristig aus seiner ursprünglichen Kursrichtung bewegt.
Ein Autopilot muss dabei zwischen notwendigen Kurskorrekturen und vorübergehenden Bewegungen durch die Wellen unterscheiden.
Der Simrad TP10 verfügt über eine intelligente Auto-Seegang-Funktion, die unnötige Ruderkorrekturen reduzieren kann.
Dadurch wird eine gleichmäßigere Kursführung unterstützt und die Antriebseinheit muss nicht auf jede kleine Kursabweichung reagieren.
Dies kann sich positiv auf den Stromverbrauch und den mechanischen Verschleiß auswirken.
Vorteile der Seegangsanpassung:
Automatische Anpassung: Berücksichtigung wechselnder Seegangsbedingungen.
Weniger Ruderkorrekturen: Reduzierung unnötiger Steuerbewegungen.
Ruhigeres Steuerverhalten: Gleichmäßigere Kursführung.
Optimierter Energieverbrauch: Weniger überflüssige Antriebsaktivität.
Schonung der Mechanik: Reduzierung unnötiger Belastungen.
Die Funktion unterstützt die automatische Steuerung unter üblichen Segelbedingungen. Bei starkem Seegang, hoher Ruderbelastung oder kritischen Situationen muss der Skipper jederzeit bereit sein, die Steuerung selbst zu übernehmen.
Automatische Wendefunktion – Praktische Unterstützung beim Segeln
Der Simrad TP10 verfügt über eine integrierte automatische Wendefunktion, die besonders beim Einhandsegeln und bei kleiner Crew hilfreich ist.
Mit dieser Funktion kann der Rudergänger ein unterstütztes Wendemanöver über die Bedienelemente des Autopiloten einleiten.
Der Pinnenpilot führt daraufhin eine entsprechende Kursänderung aus.
Dadurch kann sich der Segler während des Manövers besser auf die Bedienung der Segel konzentrieren.
Vorteile der automatischen Wende:
Unterstütztes Wendemanöver: Kursänderung per Tastendruck einleiten.
Ideal für Einhandsegler: Mehr Zeit für die Segelbedienung.
Entlastung kleiner Crews: Weniger gleichzeitige Aufgaben.
Kontrollierte Ruderbewegungen: Automatische Steuerung während der Kursänderung.
Einfache Aktivierung: Direkter Zugriff über die Bedientasten.
Die automatische Wendefunktion ersetzt nicht die aktive Überwachung des Manövers. Der Skipper bleibt für die sichere Durchführung der Wende verantwortlich.
Einfache Bedienung – Ideal auch für Autopilot-Einsteiger
Ein wesentlicher Vorteil des Simrad TP10 Pinnenpiloten ist seine unkomplizierte Bedienung.
Die wichtigsten Steuerfunktionen können direkt über die integrierten Tasten aufgerufen werden.
Auf komplexe Menüstrukturen oder zusätzliche Bedieneinheiten wird weitgehend verzichtet.
Dadurch eignet sich der TP10 besonders für Segler, die eine zuverlässige automatische Kurssteuerung ohne aufwendige Systemintegration suchen.
Wichtige Bedienfunktionen:
Auto-Modus: Automatische Kurssteuerung aktivieren.
Standby-Modus: Auf manuelle Steuerung umschalten.
Kurskorrektur: Eingestellten Kurs über die Bedientasten verändern.
Automatische Wende: Unterstütztes Wendemanöver auslösen.
Einstellbare Verstärkung: Steuerempfindlichkeit in neun Stufen anpassen.
Akustische Alarme: Hinweise auf relevante Betriebszustände.
Visuelle Anzeigen: Übersichtliche Rückmeldung über den Gerätestatus.
Nachtbeleuchtung: Unterstützung bei der Bedienung unter schlechten Lichtverhältnissen.
Die direkte Bedienung ermöglicht es, den Autopiloten schnell an unterschiedliche Situationen anzupassen.
Automatisches Trimmen und einstellbare Steuerverstärkung
Der Simrad TP10 verfügt über eine automatische Trimmfunktion sowie eine einstellbare Steuerverstärkung.
Diese Funktionen helfen dabei, das Steuerverhalten an unterschiedliche Bootscharakteristiken und Segelbedingungen anzupassen.
Die Steuerverstärkung kann in neun Stufen eingestellt werden.
Damit lässt sich festlegen, wie empfindlich der Autopilot auf Kursabweichungen reagiert.
Eine geeignete Einstellung kann die Kursstabilität verbessern und unnötige Ruderkorrekturen reduzieren.
Vorteile der individuellen Anpassung:
Neun Verstärkungsstufen: Anpassung der Steuerempfindlichkeit.
Automatisches Trimmen: Berücksichtigung längerfristiger Steuerabweichungen.
Individuelle Abstimmung: Anpassung an das jeweilige Segelboot.
Ruhigeres Steuerverhalten: Vermeidung unnötiger Ruderausschläge.
Verbesserte Effizienz: Bedarfsgerechte Steuerbewegungen.
Eine korrekte Einstellung ist wichtig, damit der Autopilot zuverlässig und möglichst energieeffizient arbeitet.
Robuste und wettergeschützte Konstruktion
Der Simrad TP10 wurde speziell für den Einsatz im Cockpit von Segelbooten entwickelt.
Dort ist ein Pinnenpilot regelmäßig Feuchtigkeit, Regen, Spritzwasser und wechselnden Temperaturen ausgesetzt.
Die robuste, wettergeschützte Konstruktion schützt die empfindlichen elektronischen und mechanischen Komponenten vor typischen Belastungen im maritimen Umfeld.
Vorteile der maritimen Bauweise:
Wettergeschütztes Gehäuse: Für den Einsatz im offenen Cockpit ausgelegt.
Robuste Antriebstechnik: Für regelmäßige Steuerbewegungen entwickelt.
Feuchtigkeitsgeschützte Konstruktion: Schutz vor typischen Witterungseinflüssen.
Langlebige Materialien: Auf den maritimen Einsatz abgestimmt.
Kompakte Bauform: Platzsparende Installation im Cockpit.
Für eine lange Lebensdauer empfiehlt es sich, das Gerät regelmäßig zu reinigen, elektrische Verbindungen zu kontrollieren und bei längerer Nichtbenutzung trocken zu lagern.
Anwendung auf Schiffen, Booten und Segelyachten
Der Simrad TP10 Pinnenpilot eignet sich besonders für kleinere und mittelgroße Segelboote mit direkter Pinnensteuerung.
Seine einfache Bedienung, die zuverlässige automatische Kursführung und der geringe Stromverbrauch machen ihn zu einer praktischen Lösung für zahlreiche Einsatzbereiche.
Typische Anwendungen an Bord:
Segelboote bis 10 Meter: Automatische Kurssteuerung bei geeigneter Ruderbelastung.
Fahrtensegler: Entlastung auf längeren Küsten- und Urlaubstörns.
Einhandsegler: Unterstützung bei Segeltrimm und Wendemanövern.
Kleine Segelcrews: Mehr Flexibilität bei der Aufgabenverteilung.
Binnenreviere: Komfortable Steuerunterstützung auf Seen und größeren Wasserstraßen.
Küstensegeln: Gleichmäßige Kursführung bei üblichen Segelbedingungen.
Freizeitsegler: Einfacher Einstieg in die automatische Pinnensteuerung.
Kompakte Segelyachten: Platzsparende Autopilotlösung für kleinere Cockpits.
Hinweis: Der TP10 ist für pinnengesteuerte Segelboote vorgesehen. Er eignet sich nicht als direkter Ersatz für Autopilotsysteme mit Radsteuerung oder hydraulischer Lenkung.
Einfache Montage an Backbord oder Steuerbord
Der Simrad TP10 lässt sich abhängig vom Aufbau des Cockpits sowohl auf der Backbord- als auch auf der Steuerbordseite montieren.
Durch seine kompakte Konstruktion kann er auf vielen Segelbooten ohne umfangreiche Umbauten installiert werden.
Der elektrische Anschluss erfolgt über die vorgesehenen Kabelenden an eine geeignete 12-Volt-Stromversorgung.
Für eine zuverlässige Funktion müssen die Montageposition und die Abstände zwischen Pinne und Befestigungspunkt den Herstellervorgaben entsprechen.
Wichtige Montagehinweise:
Montageposition: Installation an Backbord oder Steuerbord möglich.
Pinnenbefestigung: Geeigneten Befestigungspunkt entsprechend den Einbaumaßen wählen.
12-Volt-Anschluss: Fachgerechte Stromversorgung mit passender Absicherung.
Offene Kabelenden: Elektrischen Anschluss gemäß Herstelleranleitung herstellen.
Sichere Befestigung: Montagepunkte müssen die auftretenden Steuerkräfte aufnehmen können.
Kompasskalibrierung: Nach dem Einbau entsprechend den Herstellervorgaben durchführen.
Funktionsprüfung: Steuerbewegungen und Kursführung vor dem ersten längeren Törn testen.
Bei abweichenden Einbaumaßen können zusätzliche Montageverlängerungen oder Befestigungselemente erforderlich sein.
Simrad TP10 oder TP22 oder TP32 – Welcher Pinnenpilot ist der richtige?
Die Simrad TP-Serie bietet unterschiedliche Leistungsstufen für pinnengesteuerte Segelboote.
Der Simrad TP10 ist das Einstiegsmodell und eignet sich für kleinere Segelyachten bis zu einer maximalen Verdrängung von 3,7 Tonnen.
Der Simrad TP22 bietet eine höhere Schubkraft und zusätzliche Möglichkeiten zur Integration kompatibler Navigationsinstrumente.
Der Simrad TP32 ist die leistungsstärkste Variante und wurde für größere pinnengesteuerte Segelyachten entwickelt.
Die wichtigsten Unterschiede:
Simrad TP10: Bis 10 Meter Bootslänge, 3,7 Tonnen Verdrängung und 65 kg Schubkraft.
Simrad TP22: Bis 11 Meter Bootslänge, 5 Tonnen Verdrängung und 70 kg Schubkraft.
Simrad TP32: Bis 12 Meter Bootslänge, 6,3 Tonnen Verdrängung und 85 kg Schubkraft.
Während der TP22 und TP32 über Schnittstellen für kompatible Navigations- und Winddaten verfügen, arbeitet der TP10 als eigenständiger Kompass-Autopilot ohne entsprechende Netzwerkanschlüsse.
Für Segler, die eine unkomplizierte automatische Kurssteuerung ohne zusätzliche Navigationsintegration suchen, ist der TP10 eine besonders interessante Wahl.
Technische Daten – Simrad TP10 Pinnenpilot
Hersteller: Simrad
Modell: TP10
Produkttyp: Elektrischer Pinnenpilot / Autopilot
Maximale Bootslänge: 10 Meter / ca. 32 Fuß
Maximale Bootsverdrängung: 3.700 kg / 3,7 Tonnen
Maximale Schubkraft: 65 kg
Antriebsart: Elektromechanische Drehspindel
Stromversorgung: 12 V DC (10,8–16 V)
Stromaufnahme Standby: 0,06 A
Typische Stromaufnahme im Betrieb: 0,5 A
Integrierter Kompass: Fluxgate-Kompass
Automatische Kurssteuerung: Ja
Automatische Wendefunktion: Ja
Automatisches Trimmen: Ja
Auto-Seegang-Funktion: Ja
Einstellbare Verstärkung: Ja
Verstärkungsstufen: 1–9
Intelligente Steuerung: Ja
Akustische Alarmfunktion: Ja
Visuelle Alarmfunktion: Ja
Hintergrund-/Nachtbeleuchtung: Ja
Integrierter Speicher: Ja
GPS-Steuerung: Nein
Windsteuerung: Nein
NMEA 0183: Nein
SimNet: Nein
Anschlussart: Offene Kabelenden
Montage: Backbord oder Steuerbord
Temperaturbereich: −10 °C bis +55 °C
Abmessungen (B × T × H): 105 × 60 × 610 mm
Einsatzbereich: Pinnengesteuerte Segelboote und Segelyachten
Simrad TP10 – Der zuverlässige Pinnenpilot für entspannte Segeltörns
Der Simrad TP10 Pinnenpilot bietet eine gelungene Kombination aus zuverlässiger automatischer Kurssteuerung, einfacher Bedienung und geringem Energieverbrauch.
Mit seiner maximalen Schubkraft von 65 kg, dem integrierten Fluxgate-Kompass und dem geräuscharmen Drehspindelantrieb eignet sich der Autopilot hervorragend für viele pinnengesteuerte Segelboote bis 10 Meter Länge.
Besonders für Freizeitsegler, Fahrtensegler und Einhandsegler bietet der TP10 eine praktische Möglichkeit, den Rudergänger auf längeren Strecken zu entlasten.
Die automatische Wendefunktion, die intelligente Seegangsanpassung und die individuell einstellbare Steuerverstärkung sorgen für zusätzlichen Bedienkomfort.
Durch seine eigenständige Arbeitsweise benötigt der TP10 keine aufwendige Netzwerkintegration und ist damit besonders für Segler interessant, die eine unkomplizierte Autopilotlösung suchen.
Entscheiden Sie sich für den Simrad TP10 und genießen Sie präzise Kursführung, geräuscharmen Betrieb und mehr Freiheit beim Segeln – auf Binnengewässern, bei Küstentörns und auf längeren Fahrten.
Technische Daten der Simrad-Pinnenpiloten im Vergleich
Technische Daten
TP10
TP22
TP32
Max. Bootslänge10 m11 m12 m
Max. Verdrängung3.700 kg5.000 kg6.300 kg
Stromaufnahme Standby0,06 A0,06 A0,06 A
Stromaufnahme im Betrieb0,5 A0,5 A0,5 A
AnschlussartOffene KabelendenSchottsteckdoseSchottsteckdose
AntriebsartDrehspindelDrehspindelRotierende Ballspirale
Max. Schubkraft65 kg70 kg85 kg
Temperaturbereich-10 bis +55 °C-10 bis +55 °C-10 bis +55 °C
Fluxgate-KompassJaJaJa
AlarmAkustisch, visuellAkustisch, visuellAkustisch, visuell
Automatische WendeJaJaJa
Automatisches TrimmenJaJaJa
Hintergrund-/NachtbeleuchtungJaJaJa
Integrierter SpeicherJaJaJa
Abmessungen (B x T x H)105 x 60 x 610 mm105 x 60 x 610 mm105 x 60 x 610 mm
Stromversorgung12 V DC (10,8–16 V)12 V DC12 V DC
Einstellbare VerstärkungJaJaJa
Verstärkung1–91–91–9
SturmerprobtJaJaJa
Auto SeegangJaJaJa
Intelligente SteuerungJaJaJa
Einbau Backbord / SteuerbordJaJaJa
Spitzendrehmoment65 kg70 kg85 kg
Max. Bootsverdrängung3,7 Tonnen5 Tonnen6,3 Tonnen
NetzwerkanschlüsseNeinNMEA 0183 Eingang, SimNet BedienkontrolleNMEA 0183 Eingang, SimNet Bedienkontrolle
GPS-SteuerungNeinJaJa
WindsteuerungNeinJaJa
FAQ – Simrad TP10 Pinnenpilot
1. Für welche Segelboote ist der Simrad TP10 Pinnenpilot geeignet?
Der Simrad TP10 ist für pinnengesteuerte Segelboote mit einer Länge von bis zu 10 Metern beziehungsweise etwa 32 Fuß und einer maximalen Verdrängung von 3,7 Tonnen vorgesehen. Mit seiner maximalen Schubkraft von 65 kg eignet er sich für viele kleinere und mittelgroße Segelyachten. Entscheidend für die Auswahl sind neben Bootslänge und Verdrängung auch die Ruderbalance, die erforderliche Steuerkraft und die vorgesehenen Einsatzbedingungen.
2. Wie viel Strom verbraucht der Simrad TP10 Autopilot?
Der Simrad TP10 besitzt eine typische Stromaufnahme von etwa 0,5 Ampere im Betrieb und lediglich 0,06 Ampere im Standby-Modus. Dadurch eignet er sich besonders für Segelboote mit begrenzter Batteriekapazität. Die tatsächliche Stromaufnahme hängt von der Ruderbelastung, der Häufigkeit der Steuerbewegungen und den Wetterbedingungen ab. Bei hoher Belastung kann der Verbrauch über dem typischen Durchschnittswert liegen.
3. Kann der Simrad TP10 automatisch wenden und bei Seegang den Kurs halten?
Ja, der Simrad TP10 verfügt über eine automatische Wendefunktion und eine intelligente Auto-Seegang-Anpassung. Die Wendefunktion unterstützt den Rudergänger bei kontrollierten Kursänderungen, während die Seegangsanpassung unnötige Ruderkorrekturen reduzieren kann. Dadurch wird eine gleichmäßige Kursführung unterstützt. Bei starkem Seegang oder hoher Ruderbelastung muss der Skipper jedoch jederzeit bereit sein, die Steuerung selbst zu übernehmen.
4. Kann der Simrad TP10 mit einem GPS-Kartenplotter oder Windinstrument verbunden werden?
Nein, der Simrad TP10 arbeitet als eigenständiger Kompass-Autopilot und verfügt nicht über die Netzwerkanschlüsse der größeren Modelle TP22 und TP32. Er steuert das Boot anhand seines integrierten Fluxgate-Kompasses auf dem eingestellten Kompasskurs. Eine GPS-gestützte Routensteuerung oder Windwinkelsteuerung über externe Instrumente ist beim TP10 nicht vorgesehen. Für diese Funktionen empfiehlt sich ein entsprechend ausgestatteter Simrad TP22 oder TP32.
5. Was ist der Unterschied zwischen dem Simrad TP10, TP22 und TP32?
Die drei Simrad Pinnenpiloten unterscheiden sich vor allem hinsichtlich ihrer maximalen Schubkraft, der empfohlenen Bootsgröße und der verfügbaren Anschlussmöglichkeiten. Der TP10 bietet 65 kg Schubkraft für Segelboote bis 3,7 Tonnen, der TP22 erreicht 70 kg für Boote bis 5 Tonnen und der TP32 bietet 85 kg für Segelyachten bis 6,3 Tonnen. Während der TP10 als eigenständiger Kompass-Autopilot arbeitet, unterstützen TP22 und TP32 zusätzlich die Integration kompatibler GPS- und Windinstrumente.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad PRE120 - Schubstangenverlängerung für Simrad TP Autopiloten
Die Simrad PRE120 Schubstangenverlängerung erweitert die Funktionalität Ihres Simrad TP Autopiloten und sorgt für eine präzise Steuerung Ihres Bootes, selbst bei größeren Distanzen zwischen Steuerstand und Ruder. Diese hochwertige Verlängerung ist speziell für den Einsatz mit Simrad TP Autopiloten konzipiert und ermöglicht eine zuverlässige Verbindung, die eine exakte Kursführung auf allen Gewässern gewährleistet.
Egal, ob Sie ein kleines Sportboot oder eine größere Yacht steuern, die PRE120 Schubstangenverlängerung garantiert Ihnen eine stabile und genaue Steuerung, ohne dass Sie auf zusätzliche Manöver zurückgreifen müssen. Sie ist robust, einfach zu installieren und sorgt dafür, dass Ihr Autopilot-System auch bei erweiterten Distanzen weiterhin zuverlässig funktioniert.
Schubstangenverlängerung für Simrad TP Autopiloten
Gewährleistet präzise Steuerung bei größeren Abständen zwischen Steuerstand und Ruder
Robuste, zuverlässige Lösung für verschiedene Bootstypen
Einfache Installation und Integration in bestehende Systeme
Optimiert die Leistung Ihres Autopiloten für stabile Kursführung
Die Simrad PRE120 Schubstangenverlängerung eignet sich perfekt für den Einsatz auf Yachten, Sportbooten und anderen Schiffen, bei denen der Abstand zwischen dem Steuerstand und dem Ruder zu groß ist. Sie sorgt dafür, dass Ihr Simrad TP Autopilot-System auch bei längeren Distanzen eine exakte und stabile Steuerung ermöglicht.
Montagezubehör für Simrad TP Cockpitpiloten
zur Verlängerung der Schubstange
gleicht unterschiedliche Länge aus
120 mm Länge
Produktmerkmale:
Länge: 120 mm
Material: Robustes, korrosionsbeständiges Material für maximale Langlebigkeit
Einfache Installation: Schnelle und unkomplizierte Montage für eine sofortige Nutzung
Kompatibilität: Ideal für alle Simrad TP Autopiloten
Optimieren Sie Ihre Steuerung und genießen Sie ein reibungsloses Navigieren auf dem Wasser. Bestellen Sie jetzt die Simrad PRE60 Schubstangenverlängerung und profitieren Sie von einer verbesserten Steuerung!
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad Schubstangenverlängerung – Präzise Steuerung für TP Autopiloten
Die Simrad Schubstangenverlängerung PRE30 wurde speziell entwickelt, um die Funktionalität Ihres Simrad TP Autopiloten zu erweitern und eine noch präzisere Steuerung Ihres Bootes zu gewährleisten. Besonders bei größeren Abständen zwischen Steuerstand und Ruder sorgt die Verlängerung für eine exakte Kursführung und zuverlässige Navigation.
Dank der robusten Bauweise und hochwertigen Materialien überzeugt die Schubstangenverlängerung durch ihre Langlebigkeit und Zuverlässigkeit. Die Installation ist unkompliziert und lässt sich problemlos in bestehende Systeme integrieren. So wird Ihr Autopilot optimal unterstützt – auch auf Booten mit besonderen Steuerstandpositionen.
✔ Schubstangenverlängerung für Simrad TP
✔ Präzise Steuerung bei größerem Abstand
✔ Robuste & zuverlässige Lösung an Bord
✔ Einfache Installation & Integration
✔ Optimiert Autopilot für stabile Kursführung
Die Simrad Schubstangenverlängerung PRE30 ist die ideale Ergänzung für Boote, die mit einem TP Autopiloten ausgestattet sind. Sie gleicht unterschiedliche Längen aus und optimiert die Steuerungsleistung – für mehr Komfort, Sicherheit und Effizienz auf Schiffen und Yachten.
Produktmerkmale:
Länge: 30 mm
Material: Robustes, korrosionsbeständiges Material für maximale Langlebigkeit
Einfache Installation: Schnelle und unkomplizierte Montage für eine sofortige Nutzung
Kompatibilität: Ideal für alle Simrad TP Autopiloten
Optimieren Sie Ihre Steuerung und genießen Sie ein reibungsloses Navigieren auf dem Wasser. Bestellen Sie jetzt die Simrad PRE30 Schubstangenverlängerung und profitieren Sie von einer verbesserten Steuerung!
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
SIMRAD CB1 Wandmontagearm
Der SIMRAD CB1 Wandmontagearm bietet eine praktische Lösung zur sicheren Befestigung Ihres Simrad TP Autopiloten an einer senkrechten Fläche. Mit diesem robusten und einfach zu installierenden Montagearm können Sie Ihren Autopiloten effizient an Bord Ihres Bootes oder Ihrer Yacht platzieren, ohne dass zusätzliche Halterungen oder komplexe Installationen erforderlich sind. Der CB1 sorgt für eine stabile und zuverlässige Befestigung, sodass Sie die Vorteile Ihres Simrad TP Autopiloten jederzeit voll ausschöpfen können.
Der Montagearm ist aus hochwertigen Materialien gefertigt, die für eine lange Lebensdauer und Widerstandsfähigkeit gegenüber den Anforderungen auf See sorgen. Er eignet sich ideal für den Einsatz auf verschiedenen Bootstypen, einschließlich Yachten und Sportbooten, und ermöglicht eine präzise und unkomplizierte Nutzung des Autopiloten.
Wandmontagearm zur Befestigung des Simrad TP Autopiloten an senkrechten Flächen
Robuste, langlebige Konstruktion aus hochwertigen Materialien
Einfache Installation ohne komplizierte Montageschritte
Ideal für den Einsatz auf Yachten, Sportbooten und anderen Schiffen
Bietet stabile und zuverlässige Befestigung des Autopiloten
Der SIMRAD CB1 Wandmontagearm eignet sich perfekt für alle Arten von Booten, insbesondere Yachten und Sportboote. Er ermöglicht eine stabile und praktische Befestigung des Simrad TP Autopiloten an senkrechten Flächen wie Wänden oder Kabinenwänden.
zur Befestigung des Simrad TP an einer senkrechten Fläche
Länge: 135 - 240 mm
bei Nichtgebrauch leicht demontierbar
Produktbeschreibung
Der SIMRAD CB1 Wandmontagearm bietet eine praktische und stabile Lösung zur Befestigung von Displays und Navigationsgeräten an Bord. Entwickelt für maximale Flexibilität, ermöglicht er eine sichere und platzsparende Wandmontage, ohne die Bedienbarkeit einzuschränken.
Merkmale und Vorteile
Stabile Konstruktion: Hergestellt aus robustem Aluminium für Langlebigkeit in maritimen Umgebungen.
Verstellbares Design: Schwenk- und neigbar für optimale Sicht aus verschiedenen Positionen.
Platzsparend: Perfekt geeignet für kompakte Steuerstände und begrenzte Flächen.
Einfache Installation: Schnell und unkompliziert zu montieren, mit passendem Befestigungsmaterial (im Lieferumfang enthalten).
Kompatibilität
Der SIMRAD CB1 Wandmontagearm ist kompatibel mit einer Vielzahl von SIMRAD-Displays und Multifunktionsgeräten.
Technische Daten
Material: Hochwertiges Aluminium
Farbe: Schwarz
Abmessungen: (Bitte spezifische Maße einfügen)
Gewicht: (Bitte spezifisches Gewicht einfügen)
Lieferumfang
1x SIMRAD CB1 Wandmontagearm
Montagematerial
Bedienungsanleitung
Warum SIMRAD CB1 Wandmontagearm wählen?
Der SIMRAD CB1 bietet nicht nur robuste Stabilität, sondern auch flexible Einstellmöglichkeiten, die eine perfekte Navigationserfahrung ermöglichen. Ideal für Freizeit- und Berufskapitäne, die Wert auf Qualität und Bedienkomfort legen.
Jetzt bestellen!
Bringen Sie Ihre Bootselektronik auf das nächste Level – mit dem SIMRAD CB1 Wandmontagearm für präzise und bequeme Navigation.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de

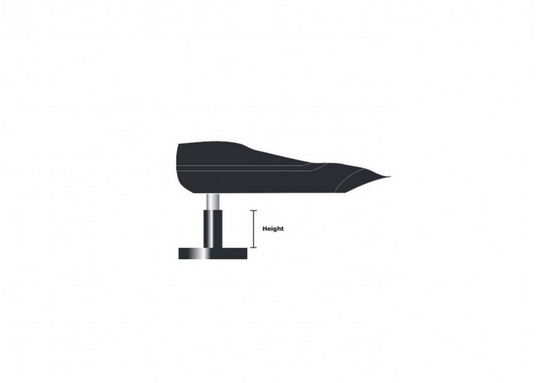

Simrad TB30 Unterbauwinkel für TP Cockpitpiloten
Der Simrad TB30 Unterbauwinkel ist das perfekte Zubehör für die sichere und präzise Montage Ihres Simrad TP Cockpitpiloten. Entwickelt, um auch bei anspruchsvollen Bedingungen auf See eine stabile Befestigung zu gewährleisten, bietet dieser Unterbauwinkel eine zuverlässige Lösung für eine exakte Steuerung. Durch seine hochwertige Konstruktion und einfache Installation sorgt der TB30 für eine dauerhaft sichere Positionierung des Autopiloten im Cockpit, was eine mühelose Navigation auf dem Wasser ermöglicht.
Dieser Unterbauwinkel ist die ideale Wahl für Bootsbesitzer, die auf eine stabile und zuverlässige Montage ihres Simrad TP Cockpitpiloten angewiesen sind. Besonders bei Yachten und Sportbooten, die intensiven Bedingungen ausgesetzt sind, liefert der TB30 stets eine sichere Befestigung und stellt sicher, dass Ihr Autopilot zuverlässig funktioniert.
Robuste Konstruktion für eine stabile Montage des Simrad TP Cockpitpiloten
Gewährleistet eine präzise und sichere Befestigung, auch unter anspruchsvollen Bedingungen
Perfekt für die Installation im Cockpit von Yachten und Sportbooten
Einfache Installation und zuverlässige Leistung
Ideal für eine langfristige Nutzung auf dem Wasser
Der Simrad TB30 Unterbauwinkel ist speziell für die Montage von Simrad TP Cockpitpiloten auf Yachten, Sportbooten und anderen Schiffen konzipiert. Er bietet eine stabile und präzise Befestigung im Cockpit und ermöglicht eine exakte Steuerung unter allen Bedingungen, die auf See auftreten können.
Montagezubehör für Simrad TP Cockpitpiloten
zur Montage unter der Pinne
gleicht unterschiedliche Höhen aus
30 mm Höhe
Technische Daten
Kompatibilität: Simrad TP10, TP22, TP32
Montagetyp: Unterbau für feste Installation
Abmessungen: 30 mm Höhe
Eigenschaften
Erhöht die Stabilität und Genauigkeit der Steuerung
Einfache Montage unterhalb der Pinne
Robustes Design für lange Lebensdauer
Mit dem Simrad TB30 Unterbauwinkel optimieren Sie die Leistung Ihres TP-Cockpitpiloten und sichern ein zuverlässiges und komfortables Segelerlebnis.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad Pinnenpilot TP32 – Leistungsstarker Autopilot für Segelboote bis 12 Meter
Präzise Kurssteuerung, leiser Betrieb und geringer Stromverbrauch für komfortables Segeln
Der Simrad Pinnenpilot TP32 ist ein leistungsstarker, zuverlässiger und energieeffizienter Autopilot für pinnengesteuerte Segelboote und Segelyachten. Entwickelt für Boote mit einer Länge von bis zu 12 Metern und einer maximalen Verdrängung von 6,3 Tonnen, überzeugt der TP32 durch seine präzise Kursführung, robuste Konstruktion und besonders leisen Betrieb.
Ob beim entspannten Küstensegeln, auf längeren Urlaubstörns oder bei anspruchsvollen Segelbedingungen – der Simrad TP32 Autopilot übernimmt die Steuerung der Pinne und hält Ihr Segelboot automatisch auf dem eingestellten Kurs. Dadurch wird der Rudergänger entlastet und kann sich besser auf die Navigation, den Segeltrimm und die Beobachtung des Schiffsverkehrs konzentrieren.
Das Herzstück des TP32 bildet ein leistungsfähiger elektromechanischer Antrieb mit rotierender Kugelspindel, der eine maximale Schubkraft von 85 kg entwickelt. Diese Antriebstechnik sorgt für eine kraftvolle, gleichmäßige und präzise Bewegung der Pinne. Gleichzeitig arbeitet das System besonders geräuscharm und eignet sich damit hervorragend für Segler, die Wert auf eine ruhige Atmosphäre an Bord legen.
Ein weiterer Vorteil ist der geringe Stromverbrauch. Mit einer typischen Stromaufnahme von etwa 0,5 A im Betrieb und nur 0,06 A im Standby-Modus unterstützt der TP32 einen energiesparenden Bordbetrieb. Gerade auf Segelyachten mit begrenzter Batteriekapazität ist dies ein wichtiger Faktor für längere Fahrten.
Dank des integrierten Fluxgate-Kompasses erkennt der Pinnenpilot die Kursrichtung und korrigiert Abweichungen automatisch. Die intelligente Steuerung passt die Ruderkorrekturen an die jeweiligen Bedingungen an und ermöglicht dadurch eine gleichmäßige Kursführung.
Besonders vielseitig ist der TP32 durch seine SimNet-Kompatibilität und den NMEA 0183 Eingang. Damit lässt sich der Autopilot mit geeigneten GPS-Geräten, Kartenplottern und weiteren Navigationsinstrumenten verbinden. So können beispielsweise GPS-gestützte Navigationsfunktionen und die Steuerung nach Winddaten genutzt werden, sofern die erforderlichen kompatiblen Instrumente vorhanden sind.
Der Simrad TP32 Pinnenpilot verbindet moderne Autopilottechnik mit einfacher Bedienung, hoher Zuverlässigkeit und einer robusten, wettergeschützten Konstruktion – eine ausgezeichnete Lösung für Segler, die ihre Yacht komfortabel und effizient steuern möchten.
Präzise Kurssteuerung – Automatisches Steuern mit integriertem Fluxgate-Kompass
Der Simrad TP32 Autopilot verfügt über einen integrierten Fluxgate-Kompass, der kontinuierlich die aktuelle Kursrichtung des Bootes erfasst.
Sobald der gewünschte Kurs eingestellt ist, übernimmt der Pinnenpilot die Steuerung und korrigiert Kursabweichungen automatisch durch gezielte Bewegungen der Pinne.
Dadurch bleibt das Segelboot auch bei wechselnden Wind- und Wellenbedingungen möglichst stabil auf dem vorgegebenen Kurs.
Die intelligente Steuerung verarbeitet die Kompassinformationen und berechnet die erforderlichen Ruderkorrekturen. So werden unnötige Steuerbewegungen reduziert und ein gleichmäßiger Kursverlauf unterstützt.
Vorteile der automatischen Kurssteuerung:
Integrierter Fluxgate-Kompass: Kontinuierliche Erfassung der Kursrichtung.
Automatische Kurskorrektur: Selbstständiges Nachsteuern bei Kursabweichungen.
Präzise Ruderbewegungen: Gleichmäßige und kontrollierte Steuerimpulse.
Einstellbare Verstärkung: Anpassung der Steuerempfindlichkeit in neun Stufen.
Intelligente Steuerung: Optimierung der Ruderkorrekturen entsprechend den Bedingungen.
Entlastung des Rudergängers: Mehr Komfort auf längeren Segeltörns.
Besonders bei längeren Schlägen auf See oder bei gleichmäßigen Windbedingungen sorgt die automatische Kurssteuerung für eine spürbare Erleichterung.
Leistungsstarker Kugelspindelantrieb mit 85 kg Schubkraft
Der Simrad TP32 unterscheidet sich von einfacheren Pinnenpiloten durch seinen leistungsfähigen Antrieb mit rotierender Kugelspindel.
Diese Konstruktion ermöglicht eine effiziente Übertragung der Antriebskraft und sorgt für präzise, gleichmäßige Bewegungen der Pinne.
Mit einer maximalen Schubkraft von 85 kg eignet sich der TP32 auch für größere pinnengesteuerte Segelyachten innerhalb der vorgesehenen Einsatzgrenzen.
Die robuste Antriebstechnik ist auf den regelmäßigen Einsatz im maritimen Umfeld ausgelegt und bietet eine zuverlässige Unterstützung bei der automatischen Kursführung.
Die wichtigsten Vorteile des Antriebs:
85 kg maximale Schubkraft: Leistungsstarke Steuerbewegungen.
Rotierende Kugelspindel: Effiziente und gleichmäßige Kraftübertragung.
Präzise Ruderkorrekturen: Kontrollierte Bewegungen der Pinne.
Geräuscharmer Betrieb: Angenehme Ruhe während des Segelns.
Robuste Konstruktion: Für den dauerhaften Einsatz an Bord entwickelt.
Hohe Steuerleistung: Geeignet für Segelboote bis 6,3 Tonnen Verdrängung.
Wichtig: Die maximale Bootsverdrängung ist ein Orientierungswert. Die tatsächliche Eignung hängt auch von der Ruderbalance, der benötigten Steuerkraft, der Bootsgeometrie und den Einsatzbedingungen ab.
Energieeffizienter Betrieb – Ideal für längere Segeltörns
Ein entscheidender Vorteil des Simrad TP32 Pinnenpiloten ist seine geringe Stromaufnahme.
Segelyachten verfügen häufig nur über begrenzte Energiereserven, insbesondere wenn sie längere Zeit ohne Landstromversorgung unterwegs sind.
Der TP32 wurde deshalb für einen möglichst effizienten Energieeinsatz entwickelt.
Mit einer angegebenen typischen Stromaufnahme von etwa 0,5 A im Betrieb und lediglich 0,06 A im Standby-Modus unterstützt der Pinnenpilot einen sparsamen Umgang mit der verfügbaren Batteriekapazität.
Vorteile des niedrigen Energieverbrauchs:
Ca. 0,5 A typische Stromaufnahme: Energieeffizienter Autopilotbetrieb.
Nur 0,06 A im Standby: Geringer Verbrauch im Bereitschaftsmodus.
12-Volt-Bordnetz: Geeignet für übliche elektrische Systeme auf Segelyachten.
Effiziente Antriebstechnik: Bedarfsgerechte Ruderkorrekturen.
Ideal für längere Törns: Schonender Umgang mit den Energiereserven an Bord.
Die tatsächliche Stromaufnahme hängt von der Ruderkraft, der Häufigkeit der Steuerbewegungen und den Wetterbedingungen ab. Bei hoher Belastung kann sie deutlich über dem typischen Durchschnittswert liegen.
Besonders leiser Betrieb für entspanntes Segeln
Beim Segeln spielen Ruhe und Komfort eine wichtige Rolle. Gerade auf längeren Fahrten können laute oder ständig arbeitende Autopiloten als störend empfunden werden.
Der Simrad TP32 wurde deshalb auf eine möglichst geringe Geräuschentwicklung ausgelegt.
Der effiziente Kugelspindelantrieb arbeitet gleichmäßig und geräuscharm. Dadurch bleiben die typischen Geräusche von Wind, Wasser und Segeln im Vordergrund.
Besonders auf kleineren und mittelgroßen Segelyachten, bei denen der Pinnenpilot unmittelbar im Cockpit arbeitet, ist dies ein spürbarer Komfortgewinn.
Vorteile des geräuscharmen Betriebs:
Leiser Antrieb: Geringe Geräuschentwicklung bei Ruderkorrekturen.
Gleichmäßige Bewegungen: Ruhiger und kontrollierter Betrieb.
Mehr Komfort im Cockpit: Weniger störende Antriebsgeräusche.
Angenehm auf langen Törns: Ideal für längere Steuerphasen.
Effiziente Kraftübertragung: Präzise Steuerbewegungen ohne unnötige Aktivität.
Intelligente Seegangsanpassung für wechselnde Bedingungen
Der Simrad TP32 verfügt über eine intelligente Steuerungslogik mit automatischer Anpassung an unterschiedliche Seegangsbedingungen.
Bei Wellengang kann ein Autopilot dazu neigen, auf jede kurzfristige Kursabweichung mit einer Ruderbewegung zu reagieren.
Die Auto-Seegang-Funktion hilft dabei, unnötige Ruderkorrekturen zu reduzieren und die Steuerung an die vorherrschenden Bedingungen anzupassen.
Das kann sowohl den Stromverbrauch als auch die mechanische Belastung des Antriebs verringern.
Vorteile der intelligenten Steuerung:
Automatische Seegangsanpassung: Berücksichtigung wechselnder Wellenbedingungen.
Weniger unnötige Ruderkorrekturen: Gleichmäßigeres Steuerverhalten.
Optimierte Energieeffizienz: Reduzierung überflüssiger Antriebsbewegungen.
Anpassbare Verstärkung: Individuelle Einstellung der Steuerempfindlichkeit.
Stabile Kursführung: Unterstützung bei wechselnden Segelbedingungen.
Die Leistungsfähigkeit eines Pinnenpiloten ist jedoch durch die verfügbare Schubkraft und die jeweiligen Wetterbedingungen begrenzt. Bei starkem Seegang oder außergewöhnlich hoher Ruderbelastung muss der Rudergänger jederzeit bereit sein, die Steuerung selbst zu übernehmen.
Automatische Wendefunktion – Komfort beim Segelmanöver
Der Simrad TP32 Pinnenpilot verfügt über eine praktische automatische Wendefunktion.
Diese ermöglicht es, ein unterstütztes Wendemanöver über die Bedienelemente des Autopiloten einzuleiten.
Der Pinnenpilot führt dabei eine vorgegebene Kursänderung aus und unterstützt den Rudergänger während des Manövers.
Besonders für Einhandsegler und kleine Crews kann diese Funktion eine wertvolle Unterstützung sein.
Vorteile der automatischen Wende:
Automatisches Wendemanöver: Kursänderung über die Bedienelemente auslösen.
Entlastung kleiner Crews: Mehr Zeit für die Bedienung der Segel.
Komfort beim Einhandsegeln: Unterstützung bei wiederkehrenden Manövern.
Kontrollierte Kursänderung: Automatische Bewegung der Pinne.
Einfache Bedienung: Direkter Zugriff auf die Wendefunktion.
Die Segel müssen weiterhin entsprechend bedient werden. Auch während einer automatischen Wende bleibt die Verantwortung für das Manöver beim Skipper.
GPS-Steuerung und Windsteuerung über SimNet und NMEA 0183
Ein wesentlicher Vorteil des Simrad TP32 gegenüber einfacheren Pinnenpiloten ist seine Netzwerkfähigkeit.
Über den vorhandenen NMEA 0183 Eingang und die SimNet-Schnittstelle kann der Autopilot in eine geeignete Navigationsumgebung integriert werden.
Dadurch lassen sich zusätzliche Steuerfunktionen nutzen, sofern die erforderlichen kompatiblen Geräte und Navigationsdaten verfügbar sind.
GPS-Steuerung – Navigation entlang vorgegebener Routen
Mit einem geeigneten GPS-Gerät oder Kartenplotter kann der TP32 Navigationsinformationen empfangen und zur Kurssteuerung verwenden.
Damit kann der Autopilot beispielsweise einen vorgegebenen Navigationskurs unterstützen und Kurskorrekturen anhand übermittelter Daten durchführen.
Vorteile der GPS-Anbindung:
Navigation nach GPS-Daten: Nutzung kompatibler Navigationsinformationen.
Unterstützung bei längeren Törns: Entlastung während der Streckennavigation.
Integration in vorhandene Systeme: Verbindung mit geeigneten Kartenplottern.
Präzisere Kursführung: Berücksichtigung verfügbarer Navigationsdaten.
Windsteuerung – Kursführung nach Windinformationen
Mit kompatiblen Windinstrumenten kann der TP32 außerdem zur windabhängigen Steuerung verwendet werden.
Dabei orientiert sich die Steuerung an den übermittelten Winddaten, sodass der gewünschte Windwinkel möglichst konstant gehalten werden kann.
Dies ist besonders beim Segeln am Wind oder auf längeren Schlägen interessant.
Vorteile der Windsteuerung:
Steuerung nach Winddaten: Nutzung eines kompatiblen Windmesssystems.
Konstanter Windwinkel: Unterstützung bei wechselnder Windrichtung.
Komfort auf längeren Schlägen: Weniger manuelle Ruderkorrekturen.
Integration in die Bordelektronik: Erweiterte Funktionen durch geeignete Instrumente.
Hinweis: Für GPS- und Windsteuerung sind kompatible externe Geräte, entsprechende Datenverbindungen und gegebenenfalls zusätzliche Adapter erforderlich. Die SimNet-Schnittstelle ist nicht mit einem direkten NMEA-2000-Micro-C-Anschluss gleichzusetzen.
Einfache Bedienung direkt am Pinnenpiloten
Der Simrad TP32 zeichnet sich durch eine übersichtliche Bedienoberfläche aus, die auch weniger erfahrenen Seglern einen unkomplizierten Einstieg in die automatische Steuerung ermöglicht.
Die wichtigsten Funktionen lassen sich direkt über die integrierten Tasten auswählen.
Dazu gehören das Aktivieren und Deaktivieren der automatischen Steuerung, Kurskorrekturen sowie der Zugriff auf unterstützte Navigations- und Wendefunktionen.
Wichtige Bedienfunktionen:
Standby-Modus: Umschalten auf manuelle Steuerung.
Auto-Modus: Aktivieren der automatischen Kursführung.
Kurskorrektur: Anpassung des eingestellten Kurses.
Automatische Wende: Unterstütztes Wendemanöver einleiten.
Navigationsmodus: Nutzung kompatibler externer Navigationsdaten.
Einstellbare Verstärkung: Anpassung des Steuerverhaltens in neun Stufen.
Akustische und visuelle Alarme: Hinweise auf relevante Betriebszustände.
Die klare Anordnung der Bedienelemente ermöglicht eine schnelle Bedienung auch bei wechselnden Bedingungen im Cockpit.
Robuste und wettergeschützte Konstruktion
Der Simrad TP32 wurde für den Einsatz auf Segelyachten entwickelt, bei denen die Steuerung häufig unmittelbar den Witterungseinflüssen ausgesetzt ist.
Die wettergeschützte Konstruktion hilft dabei, die empfindliche Antriebs- und Steuerelektronik vor Feuchtigkeit und Spritzwasser zu schützen.
Dadurch eignet sich der Pinnenpilot für den regelmäßigen Einsatz im offenen Cockpit.
Vorteile der maritimen Konstruktion:
Wettergeschütztes Gehäuse: Für den Einsatz im Cockpit entwickelt.
Robuste Antriebseinheit: Widerstandsfähige Konstruktion für den Marineeinsatz.
Korrosionsbeständige Komponenten: Auf maritime Umgebungen abgestimmte Materialien.
Zuverlässige Abdichtung: Schutz vor typischer Feuchtigkeitsbelastung.
Langlebige Ausführung: Für den regelmäßigen Betrieb an Bord konzipiert.
Für eine lange Lebensdauer empfiehlt es sich, das Gerät regelmäßig zu reinigen, Steckverbindungen zu kontrollieren und die Herstellerhinweise zur Pflege und Lagerung zu beachten.
Anwendung auf Schiffen, Booten und Segelyachten
Der Simrad TP32 Pinnenpilot ist besonders für Segelboote mit direkter Pinnensteuerung geeignet.
Durch seine hohe Schubkraft und die integrierten Navigationsfunktionen bietet er vielseitige Einsatzmöglichkeiten.
Typische Einsatzbereiche:
Segelyachten bis 12 Meter: Automatische Kurssteuerung bei geeigneter Ruderbelastung.
Fahrtensegler: Entlastung des Rudergängers auf längeren Küsten- und Urlaubstörns.
Einhandsegler: Unterstützung beim Segeltrimm und bei Wendemanövern.
Kleine Segelcrews: Mehr Flexibilität bei der Aufgabenverteilung an Bord.
Küstenfahrten: Präzise Kursführung bei unterschiedlichen Bedingungen.
Binnenreviere: Komfortable Steuerunterstützung auf Seen und größeren Wasserstraßen.
Segelyachten mit GPS-Navigation: Integration kompatibler Navigationsgeräte.
Boote mit Windinstrumenten: Nutzung unterstützter windabhängiger Steuerfunktionen.
Der TP32 eignet sich ausschließlich für geeignete pinnengesteuerte Boote. Für radgesteuerte Yachten oder hydraulische Steueranlagen werden andere Autopilotsysteme benötigt.
Flexible Montage an Backbord oder Steuerbord
Der Simrad TP32 kann je nach Bootsaufbau auf der Backbord- oder Steuerbordseite montiert werden.
Die kompakte Bauform erleichtert die Installation im Cockpit und ermöglicht eine Anpassung an unterschiedliche Pinnen- und Sitzbankkonstruktionen.
Die Verbindung erfolgt über die vorgesehene Schottsteckdose.
Wichtige Hinweise zur Montage:
Montageseite: Backbord oder Steuerbord möglich.
Einbauposition: Geometrie und Abstand zur Pinne gemäß Herstellerangaben einhalten.
Sichere Befestigung: Montagepunkte müssen die auftretenden Steuerkräfte aufnehmen können.
12-Volt-Stromversorgung: Fachgerechter elektrischer Anschluss erforderlich.
Schottsteckdose: Geschützte und gut erreichbare Position wählen.
Netzwerkanschluss: Geeignete SimNet- oder NMEA-0183-Verbindung berücksichtigen.
Kompasskalibrierung: Nach der Installation entsprechend der Bedienungsanleitung durchführen.
Bei abweichenden Einbaumaßen können passende Montageverlängerungen oder zusätzliche Befestigungskomponenten erforderlich sein.
Technische Daten – Simrad TP32 Pinnenpilot
Hersteller: Simrad
Modell: TP32
Produkttyp: Elektrischer Pinnenpilot / Autopilot
Geeignete Bootslänge: Bis 12 Meter
Maximale Bootsverdrängung: 6.300 kg / 6,3 Tonnen
Maximale Schubkraft: 85 kg
Antriebsart: Rotierende Kugelspindel
Stromversorgung: 12 V DC
Stromaufnahme Standby: 0,06 A
Typische Stromaufnahme im Betrieb: 0,5 A
Integrierter Kompass: Fluxgate-Kompass
Automatische Kurssteuerung: Ja
Automatische Wendefunktion: Ja
Automatisches Trimmen: Ja
Auto-Seegang-Funktion: Ja
Einstellbare Verstärkung: Ja, Stufen 1–9
GPS-Steuerung: Ja, mit kompatiblen Geräten
Windsteuerung: Ja, mit kompatiblen Windinstrumenten
Netzwerkanschlüsse: NMEA 0183 Eingang, SimNet
Alarmfunktionen: Akustisch und visuell
Hintergrund-/Nachtbeleuchtung: Ja
Integrierter Speicher: Ja
Montage: Backbord oder Steuerbord
Anschlussart: Schottsteckdose
Temperaturbereich: −10 °C bis +55 °C
Abmessungen (B × T × H): 105 × 60 × 610 mm
Einsatzbereich: Pinnengesteuerte Segelboote und Segelyachten
Simrad TP32 – Der leistungsstarke Pinnenpilot für komfortable Segeltörns
Der Simrad TP32 Autopilot ist eine ausgezeichnete Wahl für Segler, die eine zuverlässige, präzise und energieeffiziente automatische Steuerung für ihre Segelyacht suchen.
Mit seiner maximalen Schubkraft von 85 kg, dem geräuscharmen Kugelspindelantrieb und dem integrierten Fluxgate-Kompass bietet der TP32 eine leistungsfähige Kombination aus Steuerpräzision und Bedienkomfort.
Besonders auf längeren Segeltörns profitieren Skipper und Crew von der automatischen Kursführung, der intelligenten Seegangsanpassung und der Möglichkeit, den Pinnenpiloten mit kompatiblen GPS- und Windinstrumenten zu verbinden.
Dank SimNet- und NMEA-0183-Unterstützung lässt sich der TP32 flexibel in geeignete Navigationssysteme integrieren.
Entscheiden Sie sich für den Simrad TP32 Pinnenpiloten und genießen Sie präzise Kurssteuerung, geringen Energieverbrauch und mehr Freiheit beim Segeln – vom entspannten Küstentörn bis zur anspruchsvollen Langfahrt.
Technische Daten der Simrad-Pinnenpiloten im Vergleich
Technische Daten
TP10
TP22
TP32
Max. Bootslänge10 m11 m12 m
Max. Verdrängung3.700 kg5.000 kg6.300 kg
Stromaufnahme Standby0,06 A0,06 A0,06 A
Stromaufnahme im Betrieb0,5 A0,5 A0,5 A
AnschlussartOffene KabelendenSchottsteckdoseSchottsteckdose
AntriebsartDrehspindelDrehspindelRotierende Ballspirale
Max. Schubkraft65 kg70 kg85 kg
Temperaturbereich-10 bis +55 °C-10 bis +55 °C-10 bis +55 °C
Fluxgate-KompassJaJaJa
AlarmAkustisch, visuellAkustisch, visuellAkustisch, visuell
Automatische WendeJaJaJa
Automatisches TrimmenJaJaJa
Hintergrund-/NachtbeleuchtungJaJaJa
Integrierter SpeicherJaJaJa
Abmessungen (B x T x H)105 x 60 x 610 mm105 x 60 x 610 mm105 x 60 x 610 mm
Stromversorgung12 V DC (10,8–16 V)12 V DC12 V DC
Einstellbare VerstärkungJaJaJa
Verstärkung1–91–91–9
SturmerprobtJaJaJa
Auto SeegangJaJaJa
Intelligente SteuerungJaJaJa
Einbau Backbord / SteuerbordJaJaJa
Spitzendrehmoment65 kg70 kg85 kg
Max. Bootsverdrängung3,7 Tonnen5 Tonnen6,3 Tonnen
NetzwerkanschlüsseNeinNMEA 0183 Eingang, SimNet BedienkontrolleNMEA 0183 Eingang, SimNet Bedienkontrolle
GPS-SteuerungNeinJaJa
WindsteuerungNeinJaJa
FAQ – Simrad TP32 Pinnenpilot
1. Für welche Segelboote ist der Simrad TP32 Pinnenpilot geeignet?
Der Simrad TP32 ist für pinnengesteuerte Segelboote mit einer Länge von bis zu 12 Metern und einer maximalen Verdrängung von 6,3 Tonnen ausgelegt. Mit seiner maximalen Schubkraft von 85 kg eignet er sich für viele mittelgroße Segelyachten. Entscheidend für die Auswahl sind neben Bootslänge und Verdrängung auch die Ruderbalance, die erforderliche Steuerkraft und die Einsatzbedingungen. Für radgesteuerte Segelyachten ist der TP32 nicht vorgesehen.
2. Wie hoch ist der Stromverbrauch des Simrad TP32 Autopiloten?
Der Simrad TP32 besitzt eine angegebene typische Stromaufnahme von etwa 0,5 Ampere im Betrieb und lediglich 0,06 Ampere im Standby-Modus. Damit zählt der geringe Energieverbrauch zu seinen wesentlichen Vorteilen. Die tatsächliche Stromaufnahme hängt von der Ruderbelastung, den Wetterbedingungen und der Häufigkeit der Steuerbewegungen ab. Bei höherer Belastung kann der Verbrauch entsprechend steigen. Besonders für Segelyachten mit begrenzter Batteriekapazität ist die energieeffiziente Steuerung interessant.
3. Kann der Simrad TP32 mit einem GPS-Kartenplotter oder Windinstrument verbunden werden?
Ja, der Simrad TP32 verfügt über einen NMEA 0183 Eingang und eine SimNet-Schnittstelle. Damit kann der Pinnenpilot Navigationsdaten von kompatiblen GPS-Geräten und Kartenplottern sowie Windinformationen geeigneter Instrumente nutzen. Dadurch sind GPS-gestützte Kursführung und windabhängige Steuerfunktionen möglich. Je nach vorhandener Bordelektronik werden zusätzliche Anschlusskabel oder passende Schnittstellenadapter benötigt.
4. Kann der Simrad TP32 automatisch wenden und bei Seegang den Kurs halten?
Ja, der Simrad TP32 verfügt über eine automatische Wendefunktion und eine intelligente Auto-Seegang-Anpassung. Die Wendefunktion unterstützt den Skipper bei kontrollierten Kursänderungen, während die Seegangsanpassung unnötige Ruderkorrekturen reduzieren kann. Dadurch wird eine gleichmäßige Kursführung unterstützt. Die Steuerleistung bleibt jedoch von den tatsächlichen Wind- und Wellenbedingungen sowie der verfügbaren Antriebskraft abhängig. Der Skipper muss jederzeit in der Lage sein, die Steuerung selbst zu übernehmen.
5. Was unterscheidet den Simrad TP32 von den Pinnenpiloten TP10 und TP22?
Der Simrad TP32 ist innerhalb dieser drei Modelle die leistungsstärkste Variante. Während der TP10 für Boote bis 3,7 Tonnen Verdrängung und der TP22 für Boote bis 5 Tonnen vorgesehen ist, unterstützt der TP32 Segelyachten bis 6,3 Tonnen. Zudem bietet er mit 85 kg die höchste maximale Schubkraft. Im Gegensatz zu den Drehspindelantrieben des TP10 und TP22 verwendet der TP32 einen rotierenden Kugelspindelantrieb. Wie der TP22 unterstützt auch der TP32 die Integration kompatibler GPS- und Windinstrumente.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad SteadySteer Flow Switch – Durchflussmesser für Autopilot-Systeme
Artikelnummer: 000-15734-001
Simrad SteadySteer Flow Switch – Mehr Komfort bei der manuellen Kursänderung
Der Simrad SteadySteer Flow Switch erweitert kompatible Simrad Autopilot-Systeme um eine komfortable Funktion für die unmittelbare manuelle Steuerung eines Schiffes oder Bootes. SteadySteer ermöglicht es, eine Wende direkt über das Ruder einzuleiten, ohne den Autopiloten zuvor über eine Taste oder ein Display deaktivieren zu müssen.
Während der manuellen Kursänderung erkennt das SteadySteer-System die Bewegung des Ruders beziehungsweise den hydraulischen Steuerimpuls und deaktiviert den Autopiloten automatisch. Sobald die Wende abgeschlossen ist und das Schiff auf einem neuen Kurs fährt, wird der Autopilot automatisch wieder aktiviert.
Es genügt die Betätigung des Ruders – zusätzliche Tastenbetätigungen sind für die Kursänderung nicht erforderlich.
Damit bietet der Simrad SteadySteer Flow Switch eine besonders intuitive Möglichkeit, zwischen automatischer und manueller Steuerung zu wechseln. Der Skipper kann sich während einer Wende auf die eigentliche Navigation konzentrieren, ohne gleichzeitig ein Autopilot-Bediengerät oder Multifunktionsdisplay bedienen zu müssen.
✔ Manuelle Steuerung direkt über das Ruder
✔ Autopilot schaltet bei Wenden automatisch ab
✔ Automatische Aktivierung auf neuem Kurs
✔ Keine zusätzliche Tastenbetätigung erforderlich
✔ Weniger Ablenkung beim manuellen Steuern
✔ Komfortable Funktion für Autopilot-Systeme
✔ Schneller Wechsel zwischen Steuerungsarten
✔ Für kompatible Simrad Autopiloten

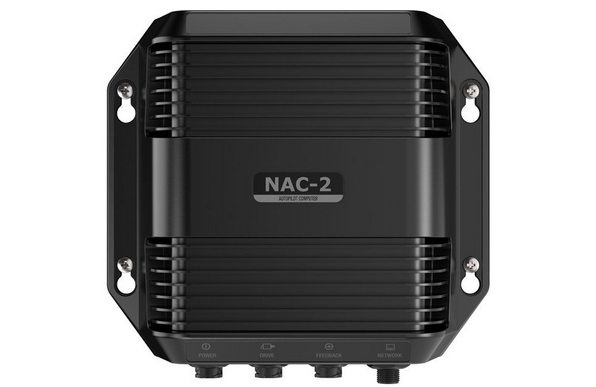

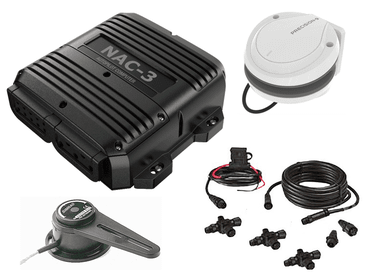

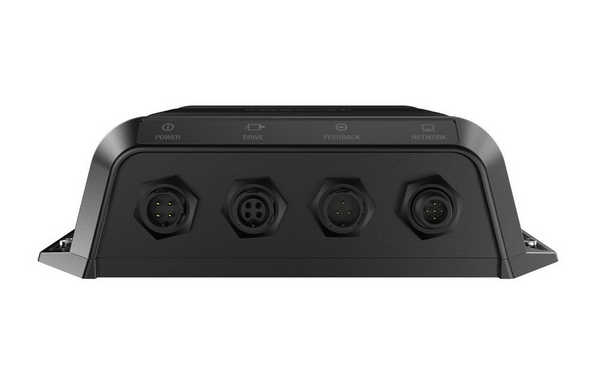

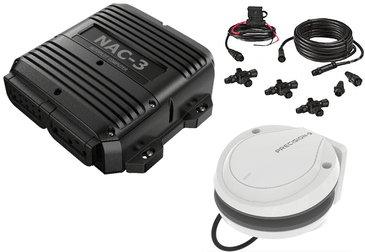

✔ Unterstützt NAC-2 und NAC-3

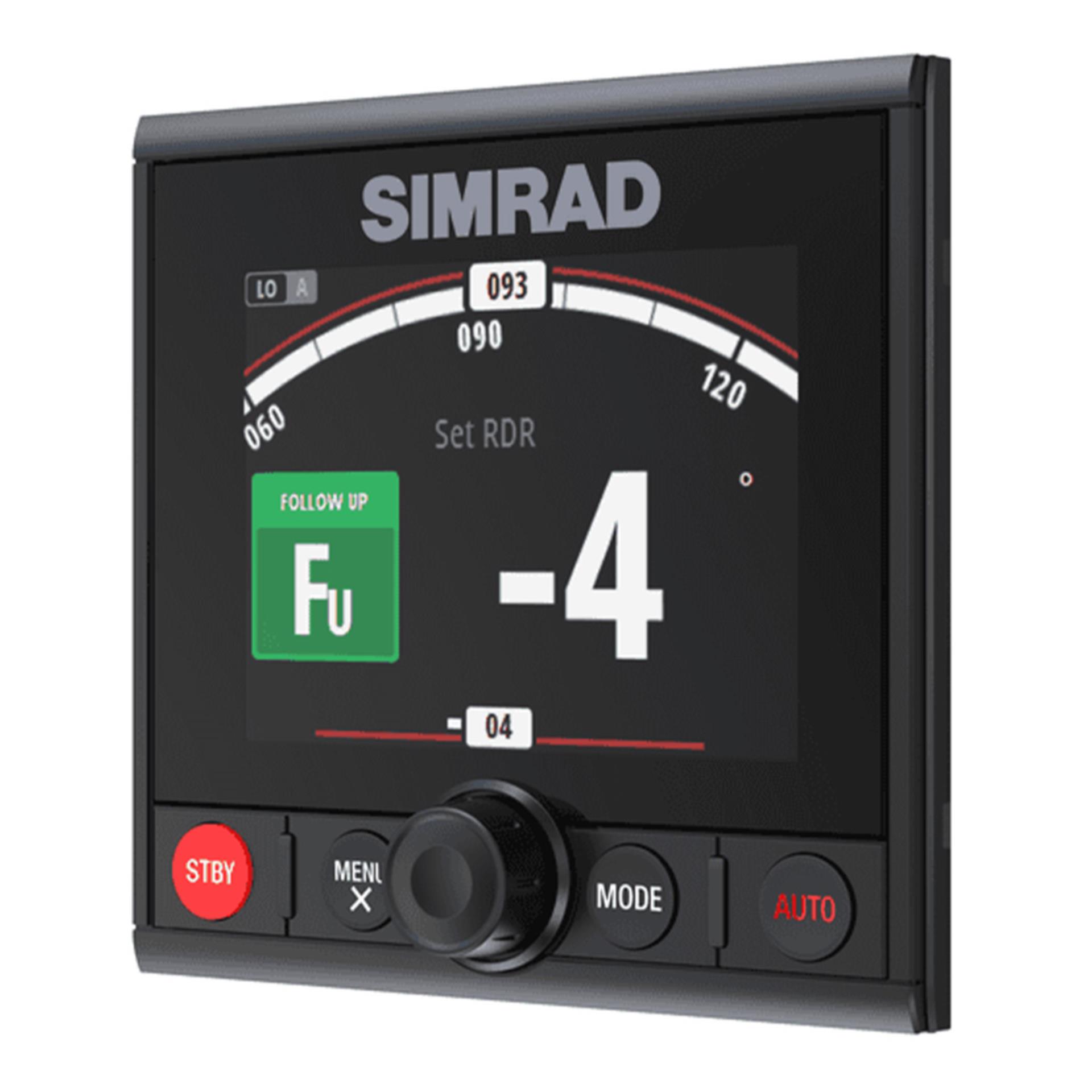

✔ Kompatibel mit AP44, IS42 und AP48
✔ Für kompatible Simrad Multifunktionsdisplays

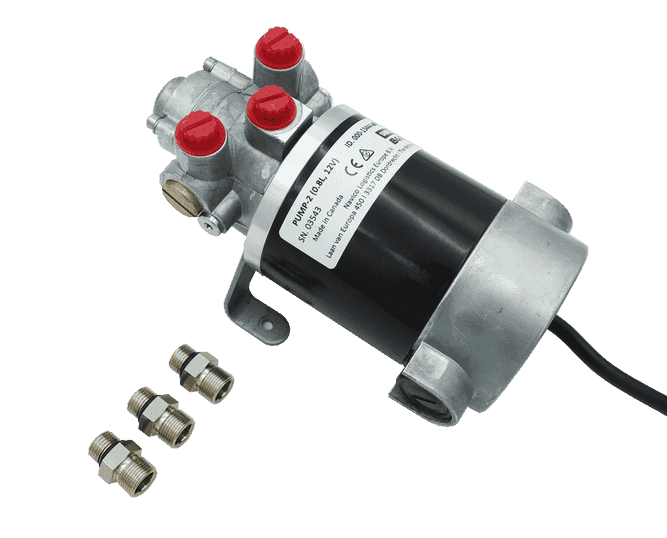

✔ Speziell für hydraulische Steueranlagen
✔ Mehr Komfort bei Kursänderungen
SteadySteer – komfortabler steuern ohne unnötige Bedienvorgänge
Mit dem Simrad SteadySteer Flow Switch wird die Bedienung eines kompatiblen Autopilot-Systems besonders einfach. Normalerweise muss ein Autopilot vor einer manuellen Kursänderung zunächst über ein Bedienelement oder Display in einen entsprechenden Betriebszustand versetzt werden.
SteadySteer vereinfacht diesen Ablauf deutlich.
Der Skipper kann den Autopiloten mit dem Ruder steuern. Wird das Schiff manuell gewendet, erkennt das System die Steuerbewegung und deaktiviert den Autopiloten automatisch. Nach Abschluss der Wende und sobald ein neuer Kurs eingeschlagen wurde, übernimmt der Autopilot die automatische Steuerung wieder.
Das bedeutet:
✔ Ruder betätigen
✔ Wende durchführen
✔ Neuen Kurs einschlagen
✔ Autopilot übernimmt automatisch wieder
Es sind keine zusätzlichen Tastendrücke erforderlich.
Sichere und intuitive Navigation mit SteadySteer
SteadySteer wurde entwickelt, um die Bedienung des Autopiloten bei manuellen Kursänderungen zu vereinfachen. Gerade während einer Wende oder bei einer kurzfristig erforderlichen manuellen Kurskorrektur kann es hilfreich sein, die Aufmerksamkeit nicht zwischen Ruder, Autopilot-Bediengerät und Multifunktionsdisplay aufteilen zu müssen.
Mit SteadySteer erfolgt die Umschaltung über die normale Ruderbewegung.
Der Skipper kann dadurch den Bug direkt auf den gewünschten neuen Kurs ausrichten, ohne zunächst den Autopiloten über eine Taste deaktivieren zu müssen.
Nach der Wende wird der Autopilot wieder aktiviert, sobald das Schiff den neuen Kurs eingeschlagen hat.
Steuern Sie den Autopiloten mit dem Ruder
Eine der besonderen Eigenschaften von SteadySteer ist die direkte Verbindung zwischen der manuellen Ruderbewegung und dem Autopilot-System.
Wird das Ruder betätigt, erkennt SteadySteer die manuelle Steuerung. Der Autopilot wird daraufhin automatisch deaktiviert, sodass die manuelle Kursänderung ohne zusätzliche Bedienung des Autopilot-Controllers erfolgen kann.
Nach der Wende und der Stabilisierung auf dem neuen Kurs wird der Autopilot automatisch wieder aktiviert.
Das Ruder wird damit zum zentralen Bedienelement für den Wechsel zwischen manueller und automatischer Steuerung.
Weniger Ablenkung – einfach den Kurs ändern
SteadySteer reduziert die Anzahl der notwendigen Bedienvorgänge während einer Wende. Der Skipper muss nicht zuerst auf ein Display schauen, eine Taste suchen oder den Autopiloten manuell deaktivieren.
Stattdessen kann der Kurs unmittelbar über das Ruder verändert werden.
Das ist insbesondere dann praktisch, wenn der Skipper während der Fahrt schnell und intuitiv reagieren möchte.
✔ Kein Blick auf das Autopilot-Display für die Deaktivierung erforderlich
✔ Keine zusätzliche Tastenbetätigung zur Einleitung der Wende
✔ Manuelle Steuerung direkt über das Ruder
✔ Automatische Rückkehr zur Autopilotsteuerung
✔ Einfacher und fließender Wechsel zwischen manueller und automatischer Steuerung
Anwendung auf Schiffen und Booten
Der Simrad SteadySteer Flow Switch ist für kompatible Autopilot-Systeme auf Schiffen und Booten vorgesehen. Besonders interessant ist die Funktion für Boote und Yachten mit hydraulischer Steuerung und einem kompatiblen Simrad Autopilot-System.
Typische Einsatzbereiche sind:
✔ Motorboote mit hydraulischer Steueranlage
✔ Yachten mit hydraulischem Autopiloten
✔ Sportboote mit kompatiblem Simrad Autopilot
✔ Boote mit NAC-2 Autopilot-Computer
✔ Boote mit NAC-3 Autopilot-Computer
✔ Boote mit AP44 Autopilot
✔ Boote mit AP48 Autopilot
✔ Systeme mit IS42
✔ Boote mit kompatiblen Simrad Multifunktionsdisplays
✔ Hydraulische Autopilot-Systeme mit SteadySteer-Funktion
Volle Kompatibilität mit ausgewählten Simrad Systemen
Der SteadySteer Flow Switch kann mit verschiedenen Simrad Autopilot-Komponenten eingesetzt werden.
Unterstützt werden:
✔ NAC-2 Autopilot-Computer
✔ NAC-3 Autopilot-Computer
✔ AP44 Autopilot-Controller
✔ IS42
✔ AP48 Autopilot-Controller
✔ Kompatible Simrad Multifunktionsdisplays
Für die SteadySteer-Funktion sind bei bestimmten Geräten entsprechende Softwarestände erforderlich:
✔ NAC-3: Softwareversion 1.1.01.00 oder höher
✔ AP44: Softwareversion 57.3.163 oder höher
✔ IS42: Softwareversion 57.3.163 oder höher
✔ AP48: Softwareversion 57.3.163 oder höher
✔ Simrad Multifunktionsdisplays: Softwareversion 20.2 oder höher
Vor der Installation sollte geprüft werden, ob die vorhandenen Autopilot-Komponenten die erforderlichen Softwareversionen unterstützen.
SteadySteer für hydraulische Autopilot-Systeme
Der Flow Switch ist für die Verwendung innerhalb eines kompatiblen hydraulischen Autopilot-Systems vorgesehen. Er ermöglicht die Erkennung der manuellen hydraulischen Steuerbewegung und stellt damit die Grundlage für die automatische Umschaltung zwischen manueller Steuerung und Autopilotbetrieb bereit.
Der SteadySteer Flow Switch ist dabei kein eigenständiger Autopilot. Für die Nutzung wird ein entsprechend kompatibles Simrad Autopilot-System benötigt.
Je nach Installation gehören dazu unter anderem:
✔ Kompatibler Simrad Autopilot-Computer
✔ Kompatible hydraulische Antriebseinheit
✔ Hydraulische Steueranlage
✔ Kompatibler Autopilot-Controller oder Simrad MFD
✔ SteadySteer Flow Switch
Funktionsablauf bei einer Wende
Die Bedienung des Systems ist auf einen möglichst einfachen Ablauf ausgelegt.
Automatische Kurssteuerung
Der Simrad Autopilot hält das Schiff auf dem vorgegebenen Kurs.
Manuelle Wende einleiten
Der Skipper betätigt das Ruder und beginnt mit der gewünschten Kursänderung.
SteadySteer erkennt die Steuerbewegung
Der Flow Switch erfasst die entsprechende hydraulische Steuerbewegung.
Autopilot wird automatisch deaktiviert
Das System erkennt, dass das Schiff manuell gesteuert wird, und deaktiviert die automatische Steuerung.
Neuer Kurs wird manuell eingeschlagen
Der Skipper führt die Wende durch und richtet den Bug auf den gewünschten neuen Kurs aus.
Autopilot wird automatisch wieder aktiviert
Sobald der neue Kurs eingeschlagen wurde, übernimmt der Autopilot wieder die automatische Kurssteuerung.
Die Bedienung erfolgt damit ohne zusätzliche Tastenbetätigung am Autopilot-Controller.
Vorteile des Simrad SteadySteer Flow Switch
Der SteadySteer Flow Switch bietet insbesondere bei häufigen Kursänderungen einen komfortablen Bedienablauf.
✔ Direkte manuelle Steuerung über das Ruder
✔ Automatische Deaktivierung des Autopiloten
✔ Automatische Wiederaktivierung nach der Wende
✔ Keine zusätzliche Taste für den Wechsel erforderlich
✔ Weniger Ablenkung während der Fahrt
✔ Intuitive Bedienung des Autopilot-Systems
✔ Komfortable Ergänzung für hydraulische Steueranlagen
✔ Geeignet für ausgewählte Simrad Autopilot-Systeme
Technische Daten
✔ Hersteller: Simrad
✔ Produkt: SteadySteer Flow Switch
✔ Artikelnummer: 000-15734-001
✔ Produkttyp: Flow Switch / Durchflussmesser
✔ System: Simrad SteadySteer
✔ Funktion: Erkennung manueller hydraulischer Steuerbewegungen
✔ Anwendung: Autopilot-Systeme
✔ Steuerung: manuelle Kursänderung über das Ruder
✔ Autopilot-Abschaltung: automatisch bei manueller Wende
✔ Autopilot-Aktivierung: automatisch nach der Wende auf neuem Kurs
✔ NAC-2: kompatibel
✔ NAC-3: kompatibel ab Softwareversion 1.1.01.00
✔ AP44: kompatibel ab Softwareversion 57.3.163
✔ IS42: kompatibel ab Softwareversion 57.3.163
✔ AP48: kompatibel ab Softwareversion 57.3.163
✔ Simrad Multifunktionsdisplays: kompatibel ab Softwareversion 20.2
✔ Einsatzbereich: Schiffe, Boote und Yachten mit kompatiblem System
Lieferumfang
✔ 1 x Simrad SteadySteer Flow Switch
✔ Artikelnummer 000-15734-001
Der Simrad SteadySteer Flow Switch bietet eine komfortable Möglichkeit, kompatible hydraulische Autopilot-Systeme um eine intuitive manuelle Steuerfunktion zu erweitern.
Durch die automatische Erkennung der Ruderbewegung kann der Skipper eine Wende unmittelbar über das Ruder einleiten, ohne den Autopiloten vorher über Tasten oder ein Display deaktivieren zu müssen. Nach der Kursänderung wird der Autopilot automatisch wieder aktiviert.
Damit verbindet SteadySteer komfortable Bedienung, weniger Ablenkung und einen fließenden Wechsel zwischen manueller und automatischer Steuerung.
Für Besitzer von Schiffen, Motorbooten und Yachten mit kompatiblen Simrad Autopilot-Systemen ist der SteadySteer Flow Switch eine praktische Ergänzung für eine intuitive Bedienung während der Fahrt.
FAQ zum Simrad SteadySteer Flow Switch 000-15734-001
Was ist der Simrad SteadySteer Flow Switch?
Der Simrad SteadySteer Flow Switch ist ein Zubehörteil für kompatible Simrad Autopilot-Systeme. Er ermöglicht die automatische Erkennung einer manuellen Ruderbewegung. Wird das Schiff manuell gewendet, schaltet sich der Autopilot automatisch aus. Nach der Wende und dem Einschlagen eines neuen Kurses wird der Autopilot automatisch wieder aktiviert.
Wie funktioniert SteadySteer beim manuellen Wenden?
Bei aktiviertem SteadySteer genügt es, das Ruder zu betätigen, um eine manuelle Kursänderung einzuleiten. Der Flow Switch erkennt die hydraulische Steuerbewegung und veranlasst die automatische Deaktivierung des Autopiloten. Nach der Wende übernimmt der Autopilot auf dem neuen Kurs wieder die automatische Steuerung.
Mit welchen Simrad Autopilot-Systemen ist der Flow Switch kompatibel?
Der Simrad SteadySteer Flow Switch 000-15734-001 ist mit ausgewählten Simrad Komponenten kompatibel. Dazu gehören unter anderem NAC-2, NAC-3, AP44, IS42 und AP48 sowie kompatible Simrad Multifunktionsdisplays. Bei einigen Geräten ist eine bestimmte Softwareversion erforderlich.
Muss der Autopilot bei einer Wende manuell deaktiviert werden?
Nein. Genau hier liegt der Vorteil der SteadySteer-Funktion. Bei einer manuellen Wende wird der Autopilot automatisch deaktiviert, sobald das System die entsprechende Ruder- beziehungsweise hydraulische Steuerbewegung erkennt. Dadurch sind während der Kursänderung keine zusätzlichen Tastendrücke am Autopilot-Controller erforderlich.
Ist der Simrad SteadySteer Flow Switch ein vollständiger Autopilot?
Nein. Der SteadySteer Flow Switch ist ein Zubehör- und Systembauteil und kein eigenständiger Autopilot. Für den Betrieb werden weitere kompatible Komponenten wie ein Simrad Autopilot-Computer, eine geeignete hydraulische Antriebseinheit sowie eine kompatible Steuer- oder MFD-Einheit benötigt.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad Pinnenpilot TP22 – Präziser Autopilot für Segelboote bis 11 Meter
Zuverlässige automatische Kurssteuerung, leiser Betrieb und intelligente Navigation für komfortables Segeln
Der Simrad Pinnenpilot TP22 ist ein leistungsstarker, zuverlässiger und energieeffizienter Autopilot für pinnengesteuerte Segelboote und Segelyachten bis 11 Meter (ca. 34–36 Fuß). Mit seiner präzisen Kurssteuerung, der robusten Konstruktion und der modernen SimNet-Technologie bietet der TP22 eine komfortable Lösung für Segler, die Wert auf zuverlässige Navigation, einfache Bedienung und entspanntes Segeln legen.
Ob beim gemütlichen Küstentörn, auf längeren Urlaubsfahrten oder beim anspruchsvollen Einhandsegeln – der Simrad TP22 Autopilot übernimmt die automatische Steuerung der Pinne und hält Ihr Segelboot zuverlässig auf dem eingestellten Kurs. Dadurch wird der Rudergänger spürbar entlastet und kann sich besser auf die Navigation, den Segeltrimm und die Beobachtung des Schiffsverkehrs konzentrieren.
Das Herzstück des Simrad TP22 bildet ein robuster elektromechanischer Drehspindelantrieb mit einer maximalen Schubkraft von 70 kg. Dieser sorgt für präzise und gleichmäßige Ruderbewegungen und ermöglicht eine zuverlässige automatische Kursführung unter typischen Segelbedingungen.
Der integrierte Fluxgate-Kompass erfasst kontinuierlich die aktuelle Kursrichtung und erkennt Abweichungen vom eingestellten Kurs. Die intelligente Steuerung berechnet daraufhin die erforderlichen Ruderkorrekturen und passt das Steuerverhalten an die jeweiligen Bedingungen an.
Besonders überzeugend ist der geringe Stromverbrauch. Mit einer typischen Stromaufnahme von etwa 0,5 Ampere im Betrieb und lediglich 0,06 Ampere im Standby-Modus schont der TP22 die Bordbatterie. Gerade auf längeren Segeltörns mit begrenzter Energiekapazität ist dies ein wichtiger Vorteil.
Dank seiner SimNet-Kompatibilität und des NMEA-0183-Eingangs lässt sich der Simrad TP22 in geeignete Navigationssysteme integrieren. In Verbindung mit kompatiblen GPS-Kartenplottern und Windinstrumenten können zusätzliche Funktionen wie GPS-gestützte Navigation und Windsteuerung genutzt werden.
Die übersichtlichen Bedienelemente ermöglichen eine unkomplizierte Handhabung, auch für Segler, die bisher wenig Erfahrung mit automatischen Steueranlagen gesammelt haben.
Mit seiner wettergeschützten Konstruktion, dem geräuscharmen Antrieb und der intelligenten Seegangsanpassung ist der Simrad TP22 Pinnenpilot eine ausgezeichnete Wahl für Fahrtensegler, Einhandsegler und kleine Crews.
Präzise automatische Kurssteuerung mit integriertem Fluxgate-Kompass
Der Simrad TP22 Pinnenpilot verfügt über einen integrierten Fluxgate-Kompass, der kontinuierlich die aktuelle Kursrichtung des Segelbootes erfasst.
Sobald der gewünschte Kurs eingestellt und die automatische Steuerung aktiviert wurde, übernimmt der TP22 die Bewegung der Pinne.
Weicht das Boot durch Wind, Wellen oder andere äußere Einflüsse vom vorgegebenen Kurs ab, führt der Autopilot automatisch entsprechende Ruderkorrekturen aus.
Die intelligente Steuerung sorgt dabei für möglichst gleichmäßige Bewegungen und reduziert unnötige Korrekturen.
Besonders bei längeren Segelstrecken oder gleichmäßigen Windbedingungen bietet diese automatische Kursführung einen erheblichen Komfortgewinn.
Vorteile der automatischen Kurssteuerung:
Integrierter Fluxgate-Kompass: Kontinuierliche Erfassung der Kursrichtung.
Automatische Ruderkorrekturen: Selbstständiges Nachsteuern bei Kursabweichungen.
Präzise Steuerbewegungen: Gleichmäßige und kontrollierte Bewegung der Pinne.
Konstanter Kompasskurs: Unterstützung bei längeren Segelstrecken.
Intelligente Steuerung: Anpassung der Ruderkorrekturen an die jeweiligen Bedingungen.
Entlastung des Rudergängers: Mehr Zeit für Navigation und Segelbedienung.
Der TP22 kann seine grundlegende automatische Kurssteuerung eigenständig ausführen. Für diese Funktion sind keine zusätzlichen Navigationsinstrumente erforderlich.
Leistungsstarker Drehspindelantrieb mit 70 kg Schubkraft
Der Simrad TP22 ist mit einem robusten elektromechanischen Drehspindelantrieb ausgestattet.
Dieser setzt die Steuerbefehle des integrierten Autopiloten in präzise Bewegungen der Pinne um.
Mit einer maximalen Schubkraft von 70 kg bietet der TP22 eine leistungsfähige Steuerunterstützung für viele mittelgroße Segelboote innerhalb der vorgesehenen Einsatzgrenzen.
Die bewährte Antriebstechnik wurde für einen möglichst ruhigen und effizienten Betrieb entwickelt.
Die wichtigsten Vorteile des Antriebs:
70 kg maximale Schubkraft: Kraftvolle Unterstützung bei der Pinnensteuerung.
Robuster Drehspindelantrieb: Bewährte elektromechanische Antriebstechnik.
Präzise Ruderkorrekturen: Kontrollierte und gleichmäßige Bewegungen.
Geräuscharmer Betrieb: Angenehme Ruhe während des Segelns.
Kompakte Konstruktion: Platzsparende Installation im Cockpit.
Hohe Zuverlässigkeit: Für den regelmäßigen Einsatz an Bord entwickelt.
Wichtig: Die maximale Bootsverdrängung von 5 Tonnen ist ein Orientierungswert. Die tatsächliche Eignung hängt zusätzlich von der Ruderbalance, dem benötigten Ruderdruck, der Bootsgeometrie und den jeweiligen Wetterbedingungen ab.
Energieeffizienter Betrieb – Geringer Stromverbrauch auf langen Segeltörns
Auf Segelyachten ist die verfügbare Batteriekapazität häufig begrenzt. Besonders bei längeren Fahrten ohne Landstromversorgung spielt deshalb ein geringer Energieverbrauch eine wichtige Rolle.
Der Simrad TP22 Autopilot wurde für einen möglichst sparsamen Betrieb entwickelt.
Mit einer typischen Stromaufnahme von etwa 0,5 A im Betrieb benötigt der Pinnenpilot vergleichsweise wenig elektrische Energie.
Im Standby-Modus reduziert sich die Stromaufnahme auf lediglich 0,06 A.
Diese Eigenschaften machen den TP22 besonders interessant für Fahrtensegler, die längere Zeit unterwegs sind und ihre Bordbatterien möglichst effizient nutzen möchten.
Vorteile der energieeffizienten Steuerung:
Ca. 0,5 A typische Stromaufnahme: Sparsamer Autopilotbetrieb.
Nur 0,06 A im Standby: Geringer Energiebedarf im Bereitschaftsmodus.
12-Volt-Stromversorgung: Geeignet für übliche Bordnetze auf Segelyachten.
Effiziente Ruderkorrekturen: Bedarfsgerechte Steuerbewegungen.
Schonung der Bordbatterie: Vorteilhaft auf längeren Segeltörns.
Intelligente Steuerung: Reduzierung unnötiger Antriebsbewegungen.
Die tatsächliche Stromaufnahme hängt von der Ruderbelastung, der Häufigkeit der Steuerbewegungen und den Wetterbedingungen ab. Bei hoher Belastung kann der Verbrauch deutlich über dem typischen Durchschnittswert liegen.
Besonders leiser Betrieb für entspanntes Segeln
Beim Segeln stehen Ruhe, Natur und Entspannung im Vordergrund.
Der Simrad TP22 wurde deshalb so konstruiert, dass der elektromechanische Antrieb möglichst geräuscharm arbeitet.
Die gleichmäßigen Bewegungen des Drehspindelantriebs reduzieren störende Betriebsgeräusche und ermöglichen eine angenehme Atmosphäre im Cockpit.
Gerade auf kleineren und mittelgroßen Segelyachten, bei denen sich der Pinnenpilot unmittelbar neben dem Rudergänger befindet, ist dies ein spürbarer Komfortvorteil.
Vorteile des geräuscharmen Betriebs:
Leiser Antrieb: Geringe Geräuschentwicklung bei Ruderkorrekturen.
Gleichmäßige Bewegungen: Ruhiger und kontrollierter Betrieb.
Mehr Komfort im Cockpit: Weniger störende Antriebsgeräusche.
Ideal für längere Törns: Angenehme automatische Steuerung über längere Zeiträume.
Effiziente Kraftübertragung: Präzise Bewegung der Pinne.
Intelligente Seegangsanpassung für wechselnde Segelbedingungen
Bei Wellengang wird ein Segelboot häufig kurzfristig aus seiner ursprünglichen Kursrichtung bewegt.
Ein Autopilot muss dabei zwischen notwendigen Kurskorrekturen und vorübergehenden Bewegungen durch die Wellen unterscheiden.
Der Simrad TP22 verfügt über eine intelligente Auto-Seegang-Funktion, die unnötige Ruderkorrekturen reduzieren kann.
Dadurch wird eine gleichmäßigere Kursführung unterstützt und die Antriebseinheit muss nicht auf jede kleine Kursabweichung reagieren.
Dies kann sowohl den Energieverbrauch als auch die mechanische Belastung reduzieren.
Vorteile der intelligenten Seegangsanpassung:
Automatische Anpassung: Berücksichtigung wechselnder Seegangsbedingungen.
Weniger Ruderkorrekturen: Reduzierung unnötiger Steuerbewegungen.
Ruhigeres Steuerverhalten: Gleichmäßigere Kursführung.
Optimierter Energieverbrauch: Weniger überflüssige Antriebsaktivität.
Schonung der Mechanik: Reduzierung unnötiger Belastungen.
Verbesserter Segelkomfort: Angenehmeres Steuerverhalten auf längeren Strecken.
Die Funktion unterstützt die automatische Steuerung unter üblichen Segelbedingungen. Bei starkem Seegang, hoher Ruderbelastung oder kritischen Situationen muss der Skipper jederzeit bereit sein, die Steuerung selbst zu übernehmen.
Automatische Wendefunktion – Praktische Unterstützung für Einhandsegler
Der Simrad TP22 verfügt über eine integrierte automatische Wendefunktion, die besonders beim Einhandsegeln und bei kleiner Crew hilfreich ist.
Mit dieser Funktion kann der Rudergänger ein unterstütztes Wendemanöver über die Bedienelemente des Autopiloten einleiten.
Der Pinnenpilot führt daraufhin eine entsprechende Kursänderung aus.
Dadurch kann sich der Segler während des Manövers besser auf die Bedienung der Segel konzentrieren.
Vorteile der automatischen Wende:
Unterstütztes Wendemanöver: Kursänderung per Tastendruck einleiten.
Ideal für Einhandsegler: Mehr Zeit für die Segelbedienung.
Entlastung kleiner Crews: Weniger gleichzeitige Aufgaben.
Kontrollierte Ruderbewegungen: Automatische Steuerung während der Kursänderung.
Einfache Aktivierung: Direkter Zugriff über die Bedientasten.
Die automatische Wendefunktion ersetzt nicht die aktive Überwachung des Manövers. Der Skipper bleibt für die sichere Durchführung verantwortlich.
GPS-Steuerung und Windsteuerung dank SimNet und NMEA 0183
Ein wesentlicher Vorteil des Simrad TP22 Pinnenpiloten gegenüber dem kleineren TP10 ist seine Netzwerkfähigkeit.
Der TP22 verfügt über einen NMEA-0183-Eingang und eine SimNet-Schnittstelle, über die kompatible Navigationsinstrumente eingebunden werden können.
Dadurch lässt sich der Autopilot um zusätzliche Steuerfunktionen erweitern.
GPS-Steuerung – Navigation mit kompatiblen Kartenplottern
In Verbindung mit einem geeigneten GPS-Gerät oder Kartenplotter kann der Simrad TP22 Navigationsinformationen empfangen und für die automatische Steuerung verwenden.
Damit lässt sich die Kursführung anhand übermittelter Navigationsdaten unterstützen.
Besonders auf längeren Strecken kann diese Funktion den Rudergänger deutlich entlasten.
Vorteile der GPS-Anbindung:
GPS-gestützte Navigation: Nutzung kompatibler Navigationsdaten.
Unterstützung bei längeren Törns: Komfortable automatische Kursführung.
Integration in bestehende Systeme: Verbindung mit geeigneten Kartenplottern.
Flexible Erweiterung: Nutzung zusätzlicher Navigationsfunktionen.
Windsteuerung – Automatische Kursführung nach Winddaten
Mit geeigneten Windinstrumenten kann der Simrad TP22 auch zur windabhängigen Steuerung verwendet werden.
Dabei orientiert sich der Autopilot an den übermittelten Windinformationen und versucht, den gewünschten Windwinkel möglichst konstant zu halten.
Diese Funktion ist besonders beim Segeln am Wind und auf längeren Schlägen interessant.
Vorteile der Windsteuerung:
Steuerung nach Winddaten: Nutzung kompatibler Windinstrumente.
Konstanter Windwinkel: Unterstützung bei wechselnder Windrichtung.
Ideal für Fahrtensegler: Mehr Komfort auf längeren Segelstrecken.
Flexible Systemintegration: Erweiterung der vorhandenen Bordelektronik.
Hinweis: Für GPS- und Windsteuerung sind kompatible externe Geräte, geeignete Datenverbindungen und gegebenenfalls zusätzliche Adapter erforderlich. SimNet ist nicht mit einem direkten NMEA-2000-Micro-C-Anschluss gleichzusetzen.
Einfache Bedienung – Intuitive Steuerung direkt am Gerät
Der Simrad TP22 zeichnet sich durch eine übersichtliche Bedienoberfläche aus.
Die wichtigsten Steuerfunktionen lassen sich direkt über die integrierten Tasten auswählen.
Dadurch eignet sich der Pinnenpilot sowohl für erfahrene Fahrtensegler als auch für Einsteiger, die erstmals eine automatische Steueranlage verwenden.
Wichtige Bedienfunktionen:
Auto-Modus: Automatische Kurssteuerung aktivieren.
Standby-Modus: Auf manuelle Steuerung umschalten.
Kurskorrektur: Eingestellten Kurs über die Bedientasten verändern.
Automatische Wende: Unterstütztes Wendemanöver auslösen.
Navigationsmodus: Kompatible externe Navigationsdaten nutzen.
Einstellbare Verstärkung: Steuerempfindlichkeit in neun Stufen anpassen.
Akustische Alarme: Hinweise auf relevante Betriebszustände.
Visuelle Anzeigen: Übersichtliche Rückmeldung über den Gerätestatus.
Nachtbeleuchtung: Unterstützung bei schlechten Lichtverhältnissen.
Automatisches Trimmen und einstellbare Steuerverstärkung
Der Simrad TP22 verfügt über eine automatische Trimmfunktion sowie eine einstellbare Steuerverstärkung.
Diese Funktionen helfen dabei, das Steuerverhalten an unterschiedliche Bootscharakteristiken und Segelbedingungen anzupassen.
Die Steuerverstärkung kann in neun Stufen eingestellt werden.
Damit lässt sich festlegen, wie empfindlich der Autopilot auf Kursabweichungen reagiert.
Eine geeignete Einstellung kann die Kursstabilität verbessern und unnötige Ruderkorrekturen reduzieren.
Vorteile der individuellen Anpassung:
Neun Verstärkungsstufen: Anpassung der Steuerempfindlichkeit.
Automatisches Trimmen: Berücksichtigung längerfristiger Steuerabweichungen.
Individuelle Abstimmung: Anpassung an das jeweilige Segelboot.
Ruhigeres Steuerverhalten: Vermeidung unnötiger Ruderausschläge.
Verbesserte Effizienz: Bedarfsgerechte Steuerbewegungen.
Robuste und wettergeschützte Konstruktion für den Marineeinsatz
Der Simrad TP22 wurde speziell für den Einsatz im Cockpit von Segelbooten entwickelt.
Dort ist ein Pinnenpilot regelmäßig Feuchtigkeit, Regen, Spritzwasser und wechselnden Temperaturen ausgesetzt.
Die robuste, wettergeschützte Konstruktion schützt die empfindlichen elektronischen und mechanischen Komponenten vor typischen Belastungen im maritimen Umfeld.
Vorteile der maritimen Bauweise:
Wettergeschütztes Gehäuse: Für den Einsatz im offenen Cockpit ausgelegt.
Robuste Antriebstechnik: Für regelmäßige Steuerbewegungen entwickelt.
Feuchtigkeitsgeschützte Konstruktion: Schutz vor typischen Witterungseinflüssen.
Langlebige Materialien: Auf den maritimen Einsatz abgestimmt.
Kompakte Bauform: Platzsparende Installation im Cockpit.
Für eine lange Lebensdauer empfiehlt es sich, das Gerät regelmäßig zu reinigen, elektrische Verbindungen zu kontrollieren und bei längerer Nichtbenutzung trocken zu lagern.
Anwendung auf Schiffen, Booten und Segelyachten
Der Simrad TP22 Pinnenpilot eignet sich besonders für kleinere und mittelgroße Segelyachten mit direkter Pinnensteuerung.
Durch seine präzise Kursführung, den geringen Stromverbrauch und die Netzwerkfähigkeit bietet er vielseitige Einsatzmöglichkeiten.
Typische Anwendungen an Bord:
Segelyachten bis 11 Meter: Automatische Kurssteuerung bei geeigneter Ruderbelastung.
Fahrtensegler: Entlastung auf längeren Küsten- und Urlaubstörns.
Einhandsegler: Unterstützung beim Segeltrimm und bei Wendemanövern.
Kleine Segelcrews: Mehr Flexibilität bei der Aufgabenverteilung.
Küstensegeln: Gleichmäßige Kursführung bei üblichen Segelbedingungen.
Binnenreviere: Komfortable Steuerunterstützung auf Seen und größeren Wasserstraßen.
Segelyachten mit GPS-Navigation: Integration kompatibler Navigationsgeräte.
Boote mit Windinstrumenten: Nutzung unterstützter windabhängiger Steuerfunktionen.
Der TP22 ist für pinnengesteuerte Segelboote vorgesehen. Für radgesteuerte Yachten oder hydraulische Steueranlagen werden andere Autopilotsysteme benötigt.
Flexible Montage an Backbord oder Steuerbord
Der Simrad TP22 kann abhängig vom Cockpitaufbau sowohl auf der Backbord- als auch auf der Steuerbordseite montiert werden.
Die kompakte Konstruktion erleichtert die Installation und ermöglicht eine Anpassung an unterschiedliche Pinnen- und Sitzbankgeometrien.
Der elektrische Anschluss erfolgt über eine geeignete Schottsteckdose.
Wichtige Montagehinweise:
Montageposition: Installation an Backbord oder Steuerbord möglich.
Pinnenbefestigung: Geeigneten Befestigungspunkt entsprechend den Einbaumaßen wählen.
12-Volt-Stromversorgung: Fachgerechter elektrischer Anschluss erforderlich.
Schottsteckdose: Geschützte und gut erreichbare Position wählen.
Sichere Befestigung: Montagepunkte müssen die auftretenden Steuerkräfte aufnehmen können.
Netzwerkanschluss: Geeignete SimNet- oder NMEA-0183-Verbindung berücksichtigen.
Kompasskalibrierung: Nach dem Einbau entsprechend den Herstellervorgaben durchführen.
Funktionsprüfung: Steuerbewegungen und Kursführung vor dem ersten längeren Törn testen.
Bei abweichenden Einbaumaßen können zusätzliche Montageverlängerungen oder Befestigungselemente erforderlich sein.
Simrad TP22 im Vergleich zu TP10 und TP32
Die Simrad TP-Serie bietet unterschiedliche Leistungsstufen für pinnengesteuerte Segelboote.
Der Simrad TP22 bildet die mittlere Leistungsstufe und kombiniert eine kräftige automatische Steuerung mit erweiterten Navigationsmöglichkeiten.
Die wichtigsten Unterschiede:
Simrad TP10: Bis 10 Meter Bootslänge, 3,7 Tonnen Verdrängung und 65 kg Schubkraft. Eigenständiger Kompass-Autopilot ohne Netzwerkanschlüsse.
Simrad TP22: Bis 11 Meter Bootslänge, 5 Tonnen Verdrängung und 70 kg Schubkraft. Mit SimNet und NMEA 0183 für kompatible GPS- und Windinstrumente.
Simrad TP32: Bis 12 Meter Bootslänge, 6,3 Tonnen Verdrängung und 85 kg Schubkraft. Leistungsstarker Kugelspindelantrieb mit erweiterten Navigationsmöglichkeiten.
Der TP22 eignet sich besonders für Segler, die eine leistungsfähigere Alternative zum TP10 suchen und gleichzeitig von der Integration kompatibler Navigationsinstrumente profitieren möchten.
Technische Daten – Simrad TP22 Pinnenpilot
Hersteller: Simrad
Modell: TP22
Produkttyp: Elektrischer Pinnenpilot / Autopilot
Maximale Bootslänge: 11 Meter
Maximale Bootsverdrängung: 5.000 kg / 5 Tonnen
Maximale Schubkraft: 70 kg
Antriebsart: Elektromechanische Drehspindel
Stromversorgung: 12 V DC
Stromaufnahme Standby: 0,06 A
Typische Stromaufnahme im Betrieb: 0,5 A
Integrierter Kompass: Fluxgate-Kompass
Automatische Kurssteuerung: Ja
Automatische Wendefunktion: Ja
Automatisches Trimmen: Ja
Auto-Seegang-Funktion: Ja
Einstellbare Verstärkung: Ja
Verstärkungsstufen: 1–9
Intelligente Steuerung: Ja
Akustische Alarmfunktion: Ja
Visuelle Alarmfunktion: Ja
Hintergrund-/Nachtbeleuchtung: Ja
Integrierter Speicher: Ja
GPS-Steuerung: Ja, mit kompatiblen Geräten
Windsteuerung: Ja, mit kompatiblen Windinstrumenten
NMEA 0183: Eingang vorhanden
SimNet: Ja
Anschlussart: Schottsteckdose
Montage: Backbord oder Steuerbord
Temperaturbereich: −10 °C bis +55 °C
Abmessungen (B × T × H): 105 × 60 × 610 mm
Einsatzbereich: Pinnengesteuerte Segelboote und Segelyachten
Simrad TP22 – Der zuverlässige Autopilot für komfortable Segeltörns
Der Simrad TP22 Pinnenpilot bietet eine überzeugende Kombination aus präziser automatischer Kurssteuerung, leistungsstarkem Antrieb und geringem Energieverbrauch.
Mit seiner maximalen Schubkraft von 70 kg, dem integrierten Fluxgate-Kompass und dem geräuscharmen Drehspindelantrieb eignet sich der TP22 hervorragend für viele pinnengesteuerte Segelboote bis 11 Meter Länge.
Besonders auf längeren Segeltörns profitieren Skipper und Crew von der automatischen Kursführung, der intelligenten Seegangsanpassung und der praktischen Wendefunktion.
Die SimNet- und NMEA-0183-Kompatibilität ermöglicht zudem die Integration geeigneter GPS-Kartenplotter und Windinstrumente, wodurch sich die Einsatzmöglichkeiten des Autopiloten deutlich erweitern lassen.
Dank seiner robusten Konstruktion und der einfachen Bedienung ist der TP22 sowohl für erfahrene Fahrtensegler als auch für Einsteiger eine ausgezeichnete Wahl.
Entscheiden Sie sich für den Simrad TP22 Pinnenpiloten und genießen Sie präzise Kursführung, leisen Betrieb und mehr Freiheit beim Segeln – auf Binnengewässern, bei Küstentörns und auf längeren Fahrten.
Technische Daten der Simrad-Pinnenpiloten im Vergleich
Technische Daten
TP10
TP22
TP32
Max. Bootslänge10 m11 m12 m
Max. Verdrängung3.700 kg5.000 kg6.300 kg
Stromaufnahme Standby0,06 A0,06 A0,06 A
Stromaufnahme im Betrieb0,5 A0,5 A0,5 A
AnschlussartOffene KabelendenSchottsteckdoseSchottsteckdose
AntriebsartDrehspindelDrehspindelRotierende Ballspirale
Max. Schubkraft65 kg70 kg85 kg
Temperaturbereich-10 bis +55 °C-10 bis +55 °C-10 bis +55 °C
Fluxgate-KompassJaJaJa
AlarmAkustisch, visuellAkustisch, visuellAkustisch, visuell
Automatische WendeJaJaJa
Automatisches TrimmenJaJaJa
Hintergrund-/NachtbeleuchtungJaJaJa
Integrierter SpeicherJaJaJa
Abmessungen (B x T x H)105 x 60 x 610 mm105 x 60 x 610 mm105 x 60 x 610 mm
Stromversorgung12 V DC (10,8–16 V)12 V DC12 V DC
Einstellbare VerstärkungJaJaJa
Verstärkung1–91–91–9
SturmerprobtJaJaJa
Auto SeegangJaJaJa
Intelligente SteuerungJaJaJa
Einbau Backbord / SteuerbordJaJaJa
Spitzendrehmoment65 kg70 kg85 kg
Max. Bootsverdrängung3,7 Tonnen5 Tonnen6,3 Tonnen
NetzwerkanschlüsseNeinNMEA 0183 Eingang, SimNet BedienkontrolleNMEA 0183 Eingang, SimNet Bedienkontrolle
GPS-SteuerungNeinJaJa
WindsteuerungNeinJaJa
FAQ – Simrad TP22 Pinnenpilot
1. Für welche Segelboote ist der Simrad TP22 Pinnenpilot geeignet?
Der Simrad TP22 ist für pinnengesteuerte Segelboote mit einer Länge von bis zu 11 Metern und einer maximalen Verdrängung von 5 Tonnen vorgesehen. Mit seiner maximalen Schubkraft von 70 kg eignet er sich für viele mittelgroße Segelyachten. Entscheidend für die Auswahl sind neben Bootslänge und Verdrängung auch die Ruderbalance, die erforderliche Steuerkraft und die vorgesehenen Einsatzbedingungen. Der TP22 ist nicht für radgesteuerte Yachten konzipiert.
2. Wie hoch ist der Stromverbrauch des Simrad TP22 Autopiloten?
Der Simrad TP22 besitzt eine typische Stromaufnahme von etwa 0,5 Ampere im Betrieb und lediglich 0,06 Ampere im Standby-Modus. Dadurch eignet er sich besonders für Segelyachten mit begrenzter Batteriekapazität. Die tatsächliche Stromaufnahme hängt von der Ruderbelastung, der Häufigkeit der Steuerbewegungen und den Wetterbedingungen ab. Bei höherer Belastung kann der Verbrauch deutlich über dem typischen Durchschnittswert liegen.
3. Kann der Simrad TP22 mit einem GPS-Kartenplotter oder Windinstrument verbunden werden?
Ja, der Simrad TP22 verfügt über einen NMEA-0183-Eingang und eine SimNet-Schnittstelle. Damit kann der Pinnenpilot Navigationsdaten von kompatiblen GPS-Geräten und Kartenplottern sowie Windinformationen geeigneter Instrumente nutzen. Dadurch sind GPS-gestützte Kursführung und windabhängige Steuerfunktionen möglich. Je nach vorhandener Bordelektronik werden zusätzliche Anschlusskabel oder passende Schnittstellenadapter benötigt.
4. Kann der Simrad TP22 automatisch wenden und bei Seegang den Kurs halten?
Ja, der Simrad TP22 verfügt über eine automatische Wendefunktion und eine intelligente Auto-Seegang-Anpassung. Die Wendefunktion unterstützt den Rudergänger bei kontrollierten Kursänderungen, während die Seegangsanpassung unnötige Ruderkorrekturen reduzieren kann. Dadurch wird eine gleichmäßigere Kursführung unterstützt. Bei starkem Seegang oder hoher Ruderbelastung muss der Skipper jedoch jederzeit bereit sein, die Steuerung selbst zu übernehmen.
5. Was unterscheidet den Simrad TP22 von den Pinnenpiloten TP10 und TP32?
Der Simrad TP22 ist die mittlere Leistungsstufe der TP-Serie. Während der TP10 für Segelboote bis 3,7 Tonnen Verdrängung und mit 65 kg Schubkraft ausgelegt ist, unterstützt der TP22 Boote bis 5 Tonnen und bietet 70 kg Schubkraft. Der leistungsstärkere TP32 ist für Segelyachten bis 6,3 Tonnen vorgesehen und verfügt über 85 kg Schubkraft sowie einen Kugelspindelantrieb. Im Gegensatz zum TP10 unterstützen TP22 und TP32 die Integration kompatibler GPS- und Windinstrumente.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
B&G / Simrad NAC-3 Core Pack Autopilot Grundset – Präzise Kurssteuerung für Yachten ab 10 m
Das Navico NAC-3 Core Pack ist das zentrale Steuergerät eines leistungsstarken Autopiloten-Systems für größere Segelboote und Motoryachten ab etwa 10 Metern Länge. Entwickelt für anspruchsvolle Fahrbedingungen auf See, bietet dieses Autopilot-Core-Pack eine zuverlässige, präzise und komfortable automatische Steuerung – selbst bei Welle, Wind und wechselnden Strömungen.
Als Herzstück moderner Autopilotsysteme arbeitet das NAC-3 mit kompatiblen Bedieneinheiten, Ruderlagegebern, Kompassen und Antrieben zusammen und ermöglicht eine exakte Kurskontrolle bei unterschiedlichen Geschwindigkeiten. Dank integriertem Rate-Gyro reagiert das System besonders schnell auf Kursabweichungen und sorgt für eine stabile Steuerung auch bei rauer See oder bei hohen Fahrtgeschwindigkeiten.
Das Core Pack ist vollständig kompatibel mit Steuerungen und Multifunktionsdisplays von Simrad, Lowrance und B&G und lässt sich über NMEA 2000 nahtlos in bestehende Bordnetzwerke integrieren. Es unterstützt hydraulische, mechanische und elektrische Autopilot-Antriebe und eignet sich damit für eine Vielzahl von Bootstypen und Steuerungssystemen.
Ob auf Langstrecke, bei Küstentörns oder beim Manövrieren im Hafen – das NAC-3 Core Pack bietet maximale Kontrolle, Komfort und Sicherheit an Bord und entlastet den Rudergänger zuverlässig.
✔ Autopilot-Core für Boote ab 10 m Länge
✔ Präzise Steuerung dank integriertem Rate-Gyro
✔ Kompatibel mit Simrad, B&G & Lowrance
✔ Für hydraulische & elektrische Antriebe
✔ NMEA 2000 für einfache Integration
✔ Stabiler Kurs auch bei rauer See
✔ Ideal für Langfahrt & Offshore-Törns
Das Navico NAC-3 Core Pack wird als zentrale Steuereinheit eines Autopiloten auf Segelyachten und Motoryachten ab etwa 10 Metern installiert. Es verbindet Sensoren, Steuerbediengeräte und Antriebe zu einem präzisen Autopilotsystem, das den Kurs automatisch hält und den Skipper auf langen Strecken entlastet. Besonders bei Hochseefahrten, Küstentörns oder Nachtfahrten erhöht der Autopilot Komfort und Sicherheit an Bord. Auch beim Motorfahren oder bei langen Überführungen ermöglicht das System eine stabile, zuverlässige Steuerung und reduziert die Rudermüdigkeit deutlich.
Lieferumfang:
NAC-3 Autopilot Computer
Precision-9-Kompasssensor
RC42 Kursreferenzsensor
NMEA2000 Netzwerk-Komponenten
Montagematerial und Anleitung
Technische Daten
Empfohlene Bootslänge: ab 10 m
Betriebsspannung: 12/24 V DC
Schnittstelle: NMEA2000
Kompatibilität: Simrad, B&G, Lowrance
Steuerung: Elektronisch, hydraulisch, mechanisch
Abmessungen: Kompakt, montagefreundlich
Original Nummer: 000-13336-001
Das Navico NAC-3 Core Pack ist die perfekte Wahl für erfahrene Skipper, die auf intelligente Technik und präzise Steuerung setzen. Hol dir jetzt dein Upgrade für entspannte, sichere und präzise Navigation – direkt im Gründl Onlineshop für Bootselektronik.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Navico Hydraulikpumpe PUMP-2 12 V 0,8 l
Die Navico PUMP-2 12 V Hydraulikpumpe ist eine reversible hydraulische Zahnradpumpe für hydraulische Steuerungs- und Autopilotsysteme auf Schiffen und Booten. Mit einer Förderleistung von 0,8 Litern pro Minute eignet sie sich für hydraulische Zylinder mit einem Volumen von 80 bis 250 cm³.
Die PUMP-2 wurde für Boote bis zu einer Länge von 35 Fuß (ca. 10,7 m) entwickelt und ist damit eine passende Antriebseinheit für viele hydraulische Steueranlagen im Freizeit- und Yachtbereich. Durch die reversible Arbeitsweise kann die Hydraulikpumpe den Ölfluss in beide Richtungen steuern und damit die für die Ruderkorrektur erforderliche Bewegung des Hydraulikzylinders erzeugen.
Die PUMP-2 arbeitet mit 12 V Gleichspannung und ist insbesondere für den Einsatz in einem kompatiblen Navico Autopilotsystem vorgesehen. Für die Ansteuerung ist ein geeigneter Kurscomputer wie der NAC-2 bzw. AC12 erforderlich.
Reversible Hydraulikpumpe für Autopiloten
Ein wichtiger Vorteil der Navico PUMP-2 ist ihre reversible Pumpenfunktion. Je nach gewünschter Ruderrichtung wird der hydraulische Ölstrom entsprechend umgekehrt. Dadurch lässt sich die Pumpe präzise in hydraulische Autopilot-Steuerungen integrieren.
Mit der Förderleistung von 0,8 l/min bietet die PUMP-2 eine moderate Durchflussrate und ist für Hydraulikzylinder mit einem Hubraum von 80 bis 250 cm³ ausgelegt. Damit eignet sie sich besonders für hydraulische Steueranlagen auf kleineren und mittleren Motorbooten sowie geeigneten Yachten.
Für Navico, Simrad, B&G und Lowrance Autopilotsysteme
Die Navico PUMP-2 ist Bestandteil der Navico-Familie von Antriebseinheiten für hydraulische Autopiloten. Sie kann in kompatiblen Systemen von Simrad, B&G und Lowrance eingesetzt werden, sofern die jeweiligen Systemkomponenten und der Kurscomputer zur Pumpe passen.
Die PUMP-2 ist außerdem SteadySteer-kompatibel. Für die Integration in ein entsprechendes Autopilotsystem ist ein kompatibler Kurscomputer, beispielsweise NAC-2 bzw. AC12, erforderlich.
ORB-Hydraulikanschlüsse
Die PUMP-2 verfügt über O-Ring-Boss-Anschlüsse (ORB). Im Lieferumfang befinden sich 3 x ORB-5 auf 9/16 UNF Fittings, sodass die Hydraulikpumpe für die vorgesehene Installation entsprechend ausgestattet ist.
Die Verwendung standardisierter Hydraulikanschlüsse erleichtert die Integration in geeignete hydraulische Steueranlagen und unterstützt eine saubere Installation der Pumpe.
Highlights
✅ Reversible hydraulische Zahnradpumpe
✅ 12 V DC Betriebsspannung
✅ Förderleistung von 0,8 l/min
✅ Für Hydraulikzylinder von 80–250 cm³
✅ Für Boote bis 35 Fuß geeignet
✅ Für hydraulische Autopilot-Steuerungen
✅ Kompatibel mit SteadySteer
✅ Für NAC-2 / AC12 Systeme geeignet
✅ ORB-Hydraulikanschlüsse
✅ 3 ORB-5 auf 9/16 UNF Fittings enthalten
✅ Geeignet für Motorboote und Yachten
✅ Kompakte Antriebseinheit für hydraulische Steueranlagen
Anwendung auf Schiffen und Booten
Die Navico PUMP-2 ist für den Einsatz als hydraulische Antriebseinheit in Autopilot- und Steuerungssystemen auf Schiffen und Booten vorgesehen.
✅ Hydraulische Autopilot-Steuerung auf Motorbooten
✅ Hydraulische Steueranlagen auf Yachten
✅ Integration in kompatible Simrad Autopilotsysteme
✅ Integration in kompatible B&G Autopilotsysteme
✅ Integration in kompatible Lowrance Autopilotsysteme
✅ Steuerung geeigneter hydraulischer Rudersysteme
✅ Für hydraulische Zylinder mit 80–250 cm³
✅ Geeignet für Boote bis 35 Fuß
✅ Als Antriebseinheit in einem NAC-2 Autopilotsystem
✅ Für SteadySteer-kompatible Installationen
Technische Daten
✅ Hersteller: Navico
✅ Modell: PUMP-2
✅ Artikelnummer: 000-15444-002
✅ Produkttyp: Hydraulische Antriebseinheit / Hydraulikpumpe
✅ Pumpentyp: Reversible hydraulische Zahnradpumpe
✅ Betriebsspannung: 12 V DC
✅ Förderleistung: 0,8 l/min
✅ Förderleistung: 49 cu.in/min
✅ Geeignetes Zylindervolumen: 80–250 cm³
✅ Geeignetes Zylindervolumen: 4,9–15,2 cu.in
✅ Empfohlene maximale Bootslänge: 35 Fuß
✅ Anschlussart: O-Ring Boss (ORB)
✅ Fittings: 3 x ORB-5 auf 9/16 UNF
✅ SteadySteer: kompatibel
✅ Erforderlicher Kurscomputer: NAC-2 / AC12
Lieferumfang
✅ 1 x Navico PUMP-2 Hydraulikpumpe 12 V / 0,8 l
✅ 3 x ORB-5 auf 9/16 UNF Fittings
Fazit
Die Navico PUMP-2 12 V 0,8 l, Artikelnummer 000-15444-002, ist eine reversible Hydraulikpumpe für kompatible hydraulische Autopilotsysteme. Mit 0,8 l/min Förderleistung, 12-V-Betrieb und einer Auslegung für Hydraulikzylinder von 80 bis 250 cm³ eignet sie sich für zahlreiche hydraulisch gesteuerte Motorboote und Yachten.
Als Teil eines kompatiblen Navico, Simrad, B&G oder Lowrance Autopilotsystems übernimmt die PUMP-2 die hydraulische Ansteuerung des Ruders. Die ORB-Anschlüsse und die mitgelieferten Fittings ermöglichen eine passende Integration in die vorgesehene Hydraulikanlage.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad AP44 Autopilot-Bedienfeld / Rotary Pilot Head – Präzise Kurskontrolle für anspruchsvolle Skipper
Das Simrad AP44 Autopilot-Bedienfeld (000-13289-001) ist eine professionelle Steuerzentrale für moderne Autopilotsysteme an Bord von Segelbooten, Motorbooten und Yachten. Entwickelt für präzise Kursführung und maximale Kontrolle, kombiniert das AP44 ein großes Farbdisplay mit intuitiver Bedienung und nahtloser Systemintegration.
Das hochauflösende Farbdisplay stellt Kurs, Sollkurs, Ruderlage, Geschwindigkeit und weitere Navigationsdaten klar und übersichtlich dar. Dank des integrierten Rotary Controllers lassen sich Kursänderungen schnell und feinfühlig einstellen – ideal bei Hafenmanövern, engen Fahrwassern oder auf Langstreckenfahrten.
Die Benutzeroberfläche ist logisch aufgebaut und ermöglicht eine schnelle Anpassung von Autopilot-Modi, Kurskorrekturen und Systemparametern. Das AP44 ist vollständig kompatibel mit Simrad Autopilot-Computern (z. B. NAC-Serie) und unterstützt moderne NMEA 2000®-Netzwerke. Dadurch lässt sich das Bedienfeld problemlos in bestehende Navigationssysteme integrieren.
Ein weiterer Vorteil ist die automatische Anpassung an wechselnde Seebedingungen. Der Autopilot reagiert dynamisch auf Wind, Wellen und Strömung, um eine stabile und energieeffiziente Kursführung zu gewährleisten. Das Ergebnis: mehr Komfort, weniger Ruderkorrekturen und eine deutlich entspanntere Navigation.
Ob auf Langfahrt, bei Küstenpassagen oder beim sportlichen Motorbootfahren – das Simrad AP44 sorgt für zuverlässige Steuerperformance und professionelle Kontrolle an Bord.
✔ Großes Farbdisplay mit klarer Anzeige
✔ Rotary Controller für präzise Kurswahl
✔ Intuitive Steuerung & einfache Bedienung
✔ NMEA 2000 kompatibel & integrierbar
✔ Optimiert für Segel- & Motorboote
Das Simrad AP44 wird als zentrales Autopilot-Bedienfeld auf Segelyachten, Motorbooten und Fahrtenyachten eingesetzt. Es ermöglicht präzise Kurskorrekturen bei Langstreckenfahrten, stabilisiert die Fahrt bei wechselnden Bedingungen und reduziert die Belastung der Crew. In Kombination mit Simrad Autopilot-Computern steuert das AP44 hydraulische, elektrische oder mechanische Antriebe zuverlässig und effizient. Besonders bei Nachtfahrten, Offshore-Törns oder längeren Etappen sorgt das System für Komfort und Sicherheit an Bord.
Google Beschreibung (152 Zeichen)
Simrad AP44 Autopilot-Bedienfeld mit Farbdisplay und Rotary Controller. Präzise Kurssteuerung für Segel- und Motorboote, NMEA 2000 kompatibel.
Keywords
Simrad AP44, Autopilot Bedienfeld, Simrad Autopilot Steuerung, AP44 000-13289-001, NMEA2000 Autopilot, Yacht Autopilot Panel, Segelboot Autopilot, Motorboot Steuerung, Simrad NAC kompatibel, Marine Autopilot Display, Kurssteuerung Boot, Bordelektronik Simrad, Autopilot Steuerpanel, Yacht Navigation System, Gründl Bootszubehör
Produkteigenschaften:
Großes Farbdisplay: Das AP44 verfügt über ein großes, gut ablesbares Farbdisplay mit hoher Auflösung, das klare Informationen zu Kurs, Geschwindigkeit und anderen relevanten Daten liefert.
Intuitive Benutzeroberfläche: Die Benutzeroberfläche wurde sorgfältig gestaltet, um eine einfache und intuitive Bedienung zu gewährleisten. Mit wenigen Tasten können Sie mühelos den gewünschten Kurs einstellen und den Autopiloten steuern.
Rotary Controller: Der integrierte Rotary Controller ermöglicht präzise Kursanpassungen. Drehen Sie einfach den Knopf, um den gewünschten Kurs einzustellen, und genießen Sie die reibungslose Steuerung.
Konnektivität: Das AP44 ist mit modernster Konnektivität ausgestattet, um nahtlos mit anderen Navigationsgeräten und Autopilot-Systemen zu kommunizieren. Dies ermöglicht eine vollständige Integration in Ihr Navigationsnetzwerk.
Automatische Anpassung an die Seebedingungen: Der Autopilot passt sich automatisch an die aktuellen Seebedingungen an, um eine optimale Leistung und Stabilität während der Fahrt zu gewährleisten.
Technische Daten:
Display: 4,1-Zoll-Farbdisplay mit hoher Auflösung
Stromversorgung: 12 oder 24 V DC
Anschlüsse: NMEA 2000, NMEA 0183, Ethernet
Wasserdichtigkeit: IPX7
Betriebstemperatur: -15 °C bis +55 °C
Abmessungen: 118 mm x 115 mm x 48,5 mm
Gewicht: 0,3 kg
Mit dem Simrad AP44 Autopilot-Bedienfeld investieren Sie in eine fortschrittliche Steuerlösung, die Ihre Bootsfahrt sicherer und angenehmer macht. Die Kombination aus Präzision, Benutzerfreundlichkeit und modernster Technologie macht dieses Bedienfeld zu einer ausgezeichneten Wahl für anspruchsvolle Skipper und Yachtbesitzer.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad AP44-VRF Performance Pack Medium Capacity mit SteadySteer Flow Switch – Autopilot-Komplettsystem für Boote
Das Simrad AP44-VRF Performance Pack Medium Capacity mit SteadySteer Flow Switch (000-16504-001) ist eine leistungsfähige Autopilotlösung für komfortables, präzises und zuverlässiges Steuern auf Motorbooten und Yachten. Das System kombiniert den intuitiv bedienbaren Simrad AP44 Autopilot-Controller, den leistungsstarken NAC-2 Autopilot-Computer, den präzisen HS65 GNSS-Kompass und die innovative SteadySteer-Technologie.
Der Simrad AP44 übernimmt die komfortable Bedienung des Autopiloten. Über das optisch gebondete 4,1-Zoll-Farbdisplay, vier Funktionstasten und den intuitiven Drehregler lassen sich Kursänderungen und verschiedene Autopilotfunktionen direkt steuern. Die bewährte Simrad Continuum Steuerungstechnologie sorgt für eine zuverlässige automatische Kursführung und unterstützt unterschiedliche Navigations- und Manöverfunktionen.
Das Performance Pack ist für Boote mit hydraulischen oder mechanischen Steuerungssystemen ausgelegt. Der NAC-2 Autopilot-Computer verarbeitet die Sensordaten und steuert den angeschlossenen Antrieb. Er wurde für Boote bis etwa 10 Meter Länge entwickelt und eignet sich für hydraulische Antriebe mit geringem Strombedarf, mechanische Antriebe sowie geeignete Magnetventile.
SteadySteer – manuell steuern, automatisch weiterfahren
Ein besonderes Merkmal dieses Performance Packs ist die SteadySteer-Funktion mit Flow Switch. Sie ermöglicht es, das Boot während der Autopilotfahrt manuell über das Steuerrad durch eine Kursänderung zu steuern, ohne den Autopiloten vorher über die Bedieneinheit ausschalten zu müssen.
Sobald das Steuerrad betätigt wird, erkennt das SteadySteer-System die manuelle Steuerbewegung und übergibt die Kontrolle an den Rudergänger. Ist der gewünschte neue Kurs erreicht und das Boot fährt wieder geradeaus, aktiviert sich der Autopilot automatisch erneut. Das Umschalten erfolgt ohne zusätzliche Tasteneingabe.
Das macht die Steuerung besonders komfortabel, beispielsweise beim Ausweichen, bei Kurskorrekturen oder bei einer manuellen Anpassung des Fahrwegs. Der Skipper kann sich auf das Manöver konzentrieren, ohne zunächst das Autopilot-Menü bedienen zu müssen.
Wichtig: SteadySteer ist eine Komfortfunktion und ersetzt nicht die Aufmerksamkeit des Rudergängers. Die manuelle Steuerübernahme und automatische Wiederaktivierung setzen eine passende Installation und die korrekte Konfiguration des Systems voraus.
Simrad AP44 – intuitive Autopilotbedienung
Der Simrad AP44 Autopilot-Controller verbindet moderne Bedienergonomie mit einer übersichtlichen Darstellung aller wichtigen Steuerungsinformationen. Das 4,1-Zoll-Farbdisplay mit optisch gebondeter Oberfläche bietet eine gut ablesbare Anzeige. Über den Drehregler lässt sich der Sollkurs schnell und präzise verändern.
Die wichtigsten Autopilotfunktionen sind direkt über die Bedienelemente erreichbar. Dadurch bleibt die Steuerung auch während anspruchsvollerer Manöver übersichtlich und komfortabel.
Zu den Funktionen gehören:
Kurssteuerung über Drehregler: Direkte und intuitive Anpassung des gewünschten Steuerkurses.
Automatische Kursführung: Der Autopilot hält den eingestellten Kurs.
No Drift Steering: Kursführung ohne unbeabsichtigtes Abdriften durch Wind und Strömung.
Automatische Wendemanöver: Unterstützt verschiedene vordefinierte Wendemuster.
Depth Contour Tracking: Unterstützung einer tiefenlinienbezogenen Steuerung bei entsprechender Kartenplotter- und Systemkonfiguration.
Wegpunkt- und Routensteuerung: In Verbindung mit einem kompatiblen Simrad Kartenplotter kann der Autopilot Wegpunkte und Routen abfahren.
Auto-Tuning und Kalibrierung: Unterstützen eine einfache Inbetriebnahme und Anpassung an das Boot.
NAC-2 Autopilot-Computer – die zentrale Steuereinheit
Der NAC-2 Autopilot-Computer ist das Herzstück des Systems. Er verarbeitet die Informationen des angeschlossenen Sensorsystems und berechnet die notwendigen Steuerbewegungen, um das Boot zuverlässig auf Kurs zu halten.
Der Computer wurde für Boote bis etwa 10 Meter beziehungsweise 33 Fuß entwickelt. Er eignet sich für hydraulische Steuerantriebe mit geringem Strombedarf, mechanische Antriebe und geeignete Magnetventile.
Die Steuerelektronik unterstützt Dauerströme bis 8 Ampere und kurzzeitige Spitzenströme bis 12 Ampere. Zusätzlich ermöglicht der NAC-2 die Einbindung von Komponenten wie Heading-Sensoren und Ruderrückgebern.
Die passende Dimensionierung des Steuerantriebs ist entscheidend: Vor der Installation müssen Bootstyp, Verdrängung, Steueranlage und Leistungsanforderungen mit den Herstellervorgaben abgeglichen werden.
HS65 GNSS-Kompass – präzise Kursdaten ohne magnetische Störungen
Zum Performance Pack gehört der Simrad HS65 GNSS-Kompass. Er kombiniert GNSS-Empfang und elektronische Kompassfunktion in einem Sensor. Die Kursbestimmung erfolgt über duale GNSS-Daten und ist dadurch weitgehend unabhängig von magnetischen Störeinflüssen, wie sie beispielsweise durch elektrische Anlagen oder metallische Bauteile an Bord entstehen können.
Neben dem Steuerkurs liefert der HS65 weitere Bewegungsinformationen für die Bordelektronik. Dazu gehören Drehrate, Nick- und Rollbewegungen sowie die vertikale Schiffsbewegung (Heave).
Die Daten werden über NMEA 2000 an kompatible Geräte übertragen und können vom Autopiloten zur präzisen Steuerung genutzt werden.
Wichtige Eigenschaften des HS65:
Kursgenauigkeit: Unter 2° RMS bei 10 Hz
Positionsgenauigkeit: Unter 1 Meter bei 10 Hz
Pitch-/Roll-Genauigkeit: Unter 1,5° RMS
Drehrate (Rate of Turn): Ausgabe über NMEA 2000
Heave: Unter 30 cm RMS
Dead Reckoning: Kursfortführung bei kurzzeitigem GNSS-Signalverlust für bis zu 3 Minuten
GNSS-Unterstützung: GPS, GLONASS, Galileo, BeiDou und QZSS
SBAS-Unterstützung: Nutzung satellitengestützter Korrekturdienste
Montage: Je nach Ausführung und Zubehör verschiedene Montageoptionen
Nach der Kalibrierung kann der Sensor eine Kursgenauigkeit von unter 2° RMS erreichen. Eine magnetische Backup-Kompassfunktion mit einer Genauigkeit von unter 3° RMS ist ebenfalls vorgesehen, sofern sie aktiviert und ordnungsgemäß kalibriert wurde.
Einfache Installation und automatische Kalibrierung
Die Inbetriebnahme des Simrad AP44-Systems wird durch automatische Einstellfunktionen und eine geführte Konfiguration unterstützt. Nach der Installation erfolgt zunächst die Einrichtung am Liegeplatz. Anschließend wird das System während einer Probefahrt auf die individuellen Fahreigenschaften des Bootes abgestimmt.
Die automatische Abstimmung (Auto-Tuning) hilft dabei, die Steuerungsparameter an das jeweilige Boot anzupassen. Die Kalibrierung des Kompasses und die korrekte Einrichtung der Steueranlage sind wichtige Voraussetzungen für eine zuverlässige Funktion.
Die Verbindung der Systemkomponenten erfolgt über das NMEA-2000-Netzwerk. Dadurch können Kurs- und Bewegungsdaten auch weiteren kompatiblen Geräten an Bord zur Verfügung gestellt werden.
✔ AP44 Autopilot mit 4,1-Zoll-Farbdisplay
✔ NAC-2 Autopilot-Computer inklusive
✔ HS65 präziser GNSS-Kompass im Set
✔ SteadySteer mit automatischer Reaktivierung
✔ Manuelle Steuerübernahme am Steuerrad
✔ Simrad Continuum Steuerungstechnologie
✔ No Drift Steering gegen seitliches Abdriften
✔ Automatische Wende- und Manöverfunktionen
✔ NMEA-2000-Anbindung für Bordelektronik
✔ Auto-Tuning und geführte Kalibrierung
✔ Für Boote bis etwa 10 Meter ausgelegt
✔ Für geeignete hydraulische und mechanische Antriebe
Anwendung auf Schiffen und Booten
Das Simrad AP44-VRF Performance Pack eignet sich für Motorboote, Motoryachten und andere Wasserfahrzeuge mit einer kompatiblen hydraulischen oder mechanischen Steueranlage. Es unterstützt den Rudergänger bei längeren Fahrten, beim Halten eines festgelegten Kurses und bei der Navigation entlang geplanter Routen.
Motorboote: Entlastung des Rudergängers bei längeren Überfahrten und gleichmäßiger Fahrt.
Motoryachten: Komfortable automatische Kursführung und einfache manuelle Kurskorrekturen mit SteadySteer.
Sportboote: Schnelle Kursanpassungen und automatische Wiederaufnahme der Steuerung nach manuellen Manövern.
Küstenfahrt: Unterstützung beim Halten des gewünschten Kurses und bei der Navigation mit kompatiblen Kartenplottern.
Anglerboote: Automatische Steuerung und verschiedene Wendemuster zur Unterstützung beim Angeln.
Fahrtenboote: Komfortable Steuerung auf längeren Strecken und bei wechselnden Fahrbedingungen.
Besonders praktisch ist SteadySteer bei häufigen Kursänderungen: Der Skipper kann das Boot direkt am Steuerrad durch eine Kurve führen. Sobald der neue Kurs erreicht ist, übernimmt der Autopilot die automatische Steuerung wieder.
Technische Daten
Simrad AP44 Autopilot-Controller
Display: 4,1-Zoll-Farbdisplay
Bedienung: Vier Funktionstasten und Drehregler mit Druckfunktion
Displayoberfläche: Optisch gebondet
Steuerungstechnologie: Simrad Continuum
Funktionen: Automatische Kurssteuerung, No Drift Steering, Wendemuster und Depth Contour Tracking
Einbindung: NMEA 2000
NAC-2 Autopilot-Computer
Funktion: Zentrale Steuereinheit des Autopiloten
Empfohlene Bootsgröße: Bis etwa 10 m / 33 ft
Geeignete Antriebe: Hydraulische Antriebe mit geringem Strombedarf, mechanische Antriebe und geeignete Magnetventile
Dauerstrom: Bis 8 A
Spitzenstrom: Bis 12 A
Simrad HS65 GNSS-Kompass
Sensorik: Dual-GNSS-Kompass mit Bewegungs- und Lageerfassung
Kursgenauigkeit: Unter 2° RMS bei 10 Hz
Positionsgenauigkeit: Unter 1 m bei 10 Hz
Pitch-/Roll-Genauigkeit: Unter 1,5° RMS
Heave-Genauigkeit: Unter 30 cm RMS
GNSS-Systeme: GPS, GLONASS, Galileo, BeiDou und QZSS
Datenübertragung: NMEA 2000
Dead Reckoning: Bis zu 3 Minuten bei Verlust des GNSS-Signals
Montage: Verschiedene Montageoptionen
SteadySteer
Funktion: Manuelle Steuerübernahme über das Steuerrad
Reaktivierung: Automatische Wiederaufnahme der Autopilotsteuerung nach Erreichen eines neuen Kurses
Bedienung: Keine zusätzliche Tasteneingabe für den normalen Steuerwechsel erforderlich
Einsatzbereich: Geeignete hydraulische Steueranlagen
Allgemeine Produktdaten
Produkt: Simrad AP44-VRF Performance Pack Medium Capacity
Ausführung: Mit SteadySteer Flow Switch
Hersteller-Artikelnummer: 000-16504-001
Systemvernetzung: NMEA 2000
Häufige Fragen zum Simrad AP44-VRF Performance Pack
1. Für welche Boote ist das Simrad AP44-VRF Performance Pack geeignet?
Der enthaltene NAC-2 Autopilot-Computer ist für Boote bis etwa 10 Meter beziehungsweise 33 Fuß ausgelegt. Das System eignet sich für passende hydraulische Steueranlagen mit geringem Strombedarf sowie geeignete mechanische Antriebe. Entscheidend sind die technischen Anforderungen der vorhandenen Steueranlage und des Bootes.
2. Was ist SteadySteer und wie funktioniert es?
SteadySteer ermöglicht die manuelle Steuerübernahme direkt am Steuerrad, ohne den Autopiloten vorher über das Display ausschalten zu müssen. Bei einer manuellen Kursänderung wird die automatische Steuerung unterbrochen. Sobald das Boot auf dem neuen Kurs geradeaus fährt, aktiviert sich der Autopilot automatisch wieder. Die Funktion setzt eine kompatible Installation mit dem vorgesehenen Flow Switch voraus.
3. Welche Vorteile bietet der HS65 GNSS-Kompass gegenüber einem herkömmlichen Kompass?
Der HS65 ermittelt den Steuerkurs mithilfe dualer GNSS-Daten und ist dadurch weitgehend unempfindlich gegenüber magnetischen Störungen an Bord. Zusätzlich liefert er Bewegungsdaten wie Drehrate, Nick- und Rollbewegungen. Diese Informationen unterstützen den Autopiloten bei einer präzisen Kursführung.
4. Kann der Simrad AP44 mit einem Kartenplotter verbunden werden?
Ja. In Verbindung mit einem kompatiblen Simrad Kartenplotter kann das Autopilotsystem Wegpunkt- und Routeninformationen nutzen. Die Verbindung erfolgt über das NMEA-2000-Netzwerk. Dadurch ist eine komfortable Navigation entlang geplanter Routen möglich, sofern die beteiligten Geräte und Softwareversionen kompatibel sind.
5. Ist die Installation und Inbetriebnahme des Simrad AP44 Autopiloten kompliziert?
Das System unterstützt die Einrichtung durch automatische Abstimmung (Auto-Tuning) und eine geführte Kalibrierung. Nach der Montage werden die Komponenten konfiguriert und die Steuerung während einer Probefahrt auf das Boot abgestimmt. Die Installation sollte entsprechend den Herstellervorgaben und bei Bedarf durch einen qualifizierten Marineelektronik-Fachbetrieb erfolgen.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Navico NAC-3 VRF Core Pack – High-End Autopilot für Boote ab 10 Meter
Das Navico NAC-3 VRF Core Pack ist die leistungsstarke Autopilot-Lösung für größere Motorboote und Yachten ab 10 Metern Länge. Als erweiterte Variante des bewährten NAC-3 Systems wurde dieses Paket speziell für Boote mit Außenborder- oder Z-Antrieb entwickelt, bei denen kein klassischer Ruderlagengeber installiert werden kann. Dank VRF-Technologie (Virtual Rudder Feedback) wird eine präzise, virtuelle Ruderlageberechnung ermöglicht – für maximale Steuerperformance bei vereinfachter Installation.
Der integrierte Hochleistungs-Rate-Gyro sorgt für exakte Kursstabilisierung selbst bei Seegang, Seitenwind oder hohen Geschwindigkeiten. Dadurch wird das Boot ruhig und zuverlässig auf Kurs gehalten – ob auf Langstreckenfahrten, beim Küstentörn oder im anspruchsvollen Offshore-Einsatz.
Das NAC-3 VRF Core Pack ist vollständig NMEA2000-kompatibel und lässt sich nahtlos in moderne Navigationssysteme integrieren. Es ist kompatibel mit Multifunktionsdisplays und Steuergeräten von Simrad, Lowrance und B&G. Damit fügt sich der Autopilot optimal in bestehende Bordnetzwerke ein und ermöglicht eine komfortable Steuerung direkt über das MFD.
Ob hydraulischer, mechanischer oder elektrischer Antrieb – das System ist flexibel einsetzbar und auf hohe Belastungen ausgelegt. Für Skipper, die Wert auf Präzision, Sicherheit und Systemintegration legen, ist dieses Autopilot-Paket die ideale Wahl.
✔ VRF-Technologie ohne Ruderlagegeber
✔ Für Boote & Yachten ab 10 m
✔ Präzise Kursstabilisierung mit Rate-Gyro
✔ NMEA2000-kompatibel & erweiterbar
✔ Für hydraulische & elektrische Antriebe
Das Navico NAC-3 VRF Core Pack wird auf Segel- und Motorbooten ab 10 Metern Länge eingesetzt, insbesondere bei Außenbordern oder Z-Antrieben ohne mechanischen Ruderlagegeber. Der Autopilot übernimmt zuverlässig die Kursführung bei Langstreckenfahrten, Törnplanung oder Nachtfahrten. Auch bei wechselnden Wetterbedingungen und anspruchsvollen Manövern sorgt das System für stabile und präzise Steuerautomatik. In Kombination mit modernen Multifunktionsdisplays ermöglicht es eine komfortable Bedienung direkt vom Steuerstand aus und erhöht Sicherheit sowie Entlastung der Crew.
Technische Daten:
Bootslänge empfohlen: ab 10 m|
Spannungsversorgung : 12/24 V DC
Steuerung: Elektrisch, hydraulisch, mechanisch
Feedback-Typ: VRF (Virtulal Rudder Feedback)
Schnittstellen: NMEA2000, SimNet kompatibel
Kompatibilität: Simrad, Lowrance, B&G Systeme
Lieferumfang:
NAC-3 VRF Autopilot-Computer
Precision-9-Kompasssensor
NMEA2000 Netzwerk-Komponenten
Detaillierte Montage- und Installationsanleitung
Erleben Sie die nächste Generation des Autopilot-Systems für Boote mit variabler Rückmeldung. Das Navico NAC-3 VRF Core Pack vereint modernste Technik, einfache Integration und höchste Zuverlässigkeit – perfekt für jedes anspruchsvolle Navigations-Setup.
Jetzt online im Gründl Onlineshop für Bootselektronik entdecken und bestellen!
Original Nummer: 000-13338-001
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad PB30 Montagesockel für TP Autopiloten
Der Simrad PB30 Montagesockel bietet eine robuste und zuverlässige Lösung für die sichere Befestigung von Simrad TP Autopiloten. Dieser Montagesockel wurde speziell entwickelt, um eine stabile und präzise Steuerung Ihres Bootes zu gewährleisten, indem er eine feste Grundlage für den Autopiloten schafft. Ob auf Yachten, Sportbooten oder anderen Schiffen – der PB30 sorgt für eine sichere und langlebige Installation, die auch bei anspruchsvollen Bedingungen auf dem Wasser zuverlässig funktioniert.
Dank der hochwertigen Materialien und der durchdachten Konstruktion bietet der PB30 Montagesockel eine einfache Installation und eine stabile Befestigung, die den Autopiloten auch bei rauen Wetterbedingungen zuverlässig hält. Mit diesem Montagesockel können Sie die Funktionen Ihres Simrad TP Autopiloten optimal nutzen, um Ihre Steuerung auf dem Wasser zu verbessern und komfortabler zu gestalten.
Robuster Montagesockel zur sicheren Befestigung von Simrad TP Autopiloten
Stabile Basis für präzise Steuerung Ihres Bootes
Langlebige Installation, auch bei anspruchsvollen Bedingungen auf dem Wasser
Einfache Installation und zuverlässige Befestigung
Der Simrad PB30 Montagesockel eignet sich hervorragend für alle Arten von Booten, insbesondere für Yachten und Sportboote, die mit Simrad TP Autopiloten ausgestattet sind. Er sorgt für eine stabile und sichere Befestigung des Autopiloten und verbessert somit die Steuerung und Navigation auf dem Wasser.
Montagezubehör für Simrad TP Cockpitpiloten
zur Montage auf waagerechter Fläche
gleicht unterschiedliche Höhen aus
30 mm Höhe
Technische Daten
Kompatibilität: Simrad TP10, TP22, TP32
Montagetyp: Aufbaumontage mit Befestigungslöchern
Abmessungen: Optimiert für TP-Autopilot-Basishalterungen
Gewicht: 0,3 kg
Eigenschaften
Erhöht die Stabilität und Leistung des TP-Autopiloten
Robustes Design für eine langlebige Nutzung
Einfache Installation und Demontage
Mit dem Simrad PB30 Montagesockel sichern Sie die optimale Funktionalität Ihres Autopiloten und verbessern die Zuverlässigkeit und Sicherheit Ihres Steuersystems auf See.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Navico NAC-1 Hydraulic Outboard Pilot – Autopilotlösung für Außenborder bis 30 ft
Der Navico NAC-1 Hydraulic Outboard Pilot ist ein komplettes Autopilotsystem für Boote bis ca. 30 ft (9–10 m) mit hydraulischem Außenbordmotor. Entwickelt für präzise Kursführung, komfortables Steuern und maximale Kontrolle, sorgt dieses System für eine zuverlässige automatische Steuerung bei Küstentörns, Schleppfahrten oder längeren Passagen.
Das Herzstück bildet der NAC-1 Autopilot-Computer, der speziell für kleinere Boote mit Außenborder ausgelegt ist. In Kombination mit hydraulischer Pumpe, Kurssensor und Bedienelementen ermöglicht er eine stabile Kursführung mit sanften Korrekturen – auch bei Wind, Welle oder wechselnden Strömungen. Dank moderner Steueralgorithmen reagiert der Autopilot schnell und präzise auf Kursabweichungen und hält das Boot zuverlässig auf Kurs.
Das System lässt sich nahtlos in bestehende Bordelektronik integrieren und ist kompatibel mit Multifunktionsdisplays von Simrad oder Lowrance. Die Bedienung erfolgt komfortabel über das Display oder über dedizierte Autopilot-Tasten. Die Installation ist dank Plug-and-Play-Verbindungen und vorgefertigter Komponenten besonders einfach und auch für Nachrüstungen geeignet.
Ob beim Angeln, auf längeren Überführungsfahrten oder beim entspannten Cruisen – der NAC-1 Hydraulic Outboard Pilot erhöht Komfort, Sicherheit und Effizienz an Bord.
✔ Autopilot für hydraulische Außenborder
✔ Für Boote bis ca. 30 ft / 10 m
✔ Präzise Kursführung bei jedem Wetter
✔ Nahtlose Integration ins Bordnetz
✔ Steuerung über Simrad & Lowrance
✔ Ideal für Küste, Angeln & Langfahrt
✔ Einfache Installation & Einrichtung
Der Navico NAC-1 Hydraulic Outboard Pilot wird auf Motorbooten und Sportbooten mit hydraulischem Einzel-Außenbordmotor installiert. Er übernimmt automatisch die Kurssteuerung und entlastet den Skipper bei längeren Fahrten oder beim Schleppangeln. Besonders in Küstengewässern, auf Seen oder bei längeren Passagen sorgt der Autopilot für ruhige und präzise Steuerbewegungen. Auch beim Manövrieren oder beim Halten eines Kurses während des Angelns bietet das System spürbaren Komfortgewinn.
Technische Daten:
Stromversorgung: 12/24 V DC
Maximale Motorleistung: Bis zu 300 PS
Maximaler Druck: 70 bar
Betriebstemperatur: -15 °C bis +55 °C
Original Nummer: 000-15952-001
Das Hydraulic Outboard Pilot Pack: Umfasst Point-1 AP-Steuerkurs und GPS-Sensor, NAC-1 Autopilot-Computer, reversible Hydraulikpumpe PUMP-1, 0,8 l, Hydraulikanschluss-Set, Standby-Auto-Taste und Micro-C-Netzwerkkomponenten.
Optimieren Sie Ihre Bootsfahrten mit dem Simrad NAC-1 Hydraulic Outboard Pilot und genießen Sie die Freiheit, sich auf das Wesentliche zu konzentrieren. Bestellen Sie jetzt und profitieren Sie von einer verbesserten Steuerung auf dem Wasser!
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Navico NAC-2 Autopilot Computer – Zentrale Steuereinheit für präzise Kurskontrolle
Der Navico NAC-2 Autopilot Computer bildet das Herzstück moderner Autopilotsysteme für Segelboote und Motorboote bis etwa 10 Meter (35 Fuß) Länge. Als zentrale Steuereinheit verarbeitet er alle Navigations- und Sensordaten und steuert den Autopiloten präzise und zuverlässig – für eine stabile Kursführung bei unterschiedlichsten Bedingungen auf dem Wasser.
Ausgestattet mit der bewährten Continuum™-Steuerungstechnologie sorgt der NAC-2 für sanfte, exakte Ruderkorrekturen und eine hohe Kursstabilität. Der Autopilot-Computer ist kompatibel mit hydraulischen Niedrigstrompumpen, mechanischen Antriebseinheiten, linearen Antrieben und Magnetventilen. Damit eignet er sich für eine Vielzahl von Steuerungssystemen auf Segelyachten, Motorbooten und Sportbooten.
Ein integrierter virtueller Ruderrückgeber (VRF) vereinfacht die Installation erheblich, da in vielen Fällen kein zusätzlicher physischer Rudersensor benötigt wird – besonders vorteilhaft bei Außenbordern oder Z-Antrieben. Für noch höhere Präzision unterstützt der NAC-2 optional auch klassische Ruderrückgeber wie den RF25.
Dank Plug-and-Play-Anschlüssen und NMEA 2000®-Schnittstelle lässt sich der Autopilot-Computer schnell in bestehende Bordnetzwerke integrieren und mit Displays, Kurssensoren und Bedieneinheiten verbinden.
✔ Autopilot-Computer für Boote bis 10 m
✔ Präzise Steuerung mit Continuum Technik
✔ Für hydraulische & mechanische Antriebe
✔ VRF-Ruderrückmeldung integriert
✔ NMEA 2000 Plug-and-Play Anschluss
✔ Einfache Installation an Bord
✔ Ideal für Segel- & Motorboote
Der Navico NAC-2 wird als zentrale Autopilot-Steuereinheit in Segelbooten, Motorbooten und Sportbooten installiert. In Verbindung mit Kurssensor, Bedieneinheit und Antriebssystem übernimmt er automatisch die Kurssteuerung und entlastet den Skipper bei längeren Fahrten oder schwierigen Bedingungen. Besonders bei Küstentörns, Schleppfahrten oder längeren Passagen sorgt der Autopilot für eine ruhige und präzise Steuerung. Durch die flexible Integration eignet sich der NAC-2 sowohl für Neubauten als auch für Nachrüstungen moderner Bordelektronik.
Einfache Installation
Plug-and-Play-Anschlüsse ermöglichen die einfache Installation, minimieren die Verkabelung, die für das Installieren des Autopilot-Systems nötig ist. Ein branchenübliches NMEA 2000®-Netzwerk ermöglicht den einfachen Anschluss an Kurssensoren, Ruderrückgeber, Autopilot-Steuerungen und Multifunktionsdisplays, die sich irgendwo an Bord befinden.
Standard-Ausgang
Der NAC-2 Autopilot-Computer ist zu empfehlen für Boote von bis zu 10 Metern (35 Fuß) Länge. Es wurde für den zuverlässigen Betrieb von Schwachstrom-Antriebspumpen wie der Simrad RPU80, mechanischen Antrieben wie dem Simrad SD10, hydraulischen Linearantrieben wie dem HLD350 und Magnetventilen entwickelt.
Virtual Rudder Feedback
Simrad Virtual Rudder Feedback (VRF)-Technologie macht die Installation einer separaten Ruderrückgebereinheit an Bord von Außenbord- und Z-Antrieb-Booten (Innen-/Außenborder) mit Gleitrümpfen überflüssig. Das verringert die Gesamtkosten für das Autopilot-System sowie die Komplexität und ist ideal, wenn eine Feedback-Einheit aufgrund mechanischer Beschränkungen nicht praktisch ist. Der NAC-2 unterstützt außerdem an SimNet oder NMEA 2000® angeschlossene Simrad RF25-Rückgebereinheiten und resistive Ruderrückgebersensoren für Schiffe, die einen physischen Ruder-Rückgebesensor benötigen.
Lieferumfang:
N2K-T-RD Netzwerk T-Stecker
N2KEXT-2RD-Netzwerkverlängerungskabel 2 Fuß
NAC-1/NAC-2-ANTRIEBSKABEL – 2 m
NAC-2-Ruderrückgeberkabel
NAC-1/NAC-2-Netzkabel – 2 m
Original Nummer: 000-13249-001
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket
Das Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket mit der SKU 000-15951-001 ist eine umfassende Autopilotlösung für kleinere Boote und Yachten mit hydraulischer oder kabelgesteuerter Lenkung. Das System vereint zentrale Komponenten für eine präzise und komfortable automatische Bootssteuerung in einem abgestimmten Paket. Simrad empfiehlt den NAC-1 Autopilot-Computer für Boote bis zu 9 Meter beziehungsweise 30 Fuß Länge.
Das Paket beinhaltet den NAC-1 Autopilot-Computer, die PUMP-1 reversible Hydraulikpumpe mit 0,8 l Fördervolumen, einen Precision-9-Kompass, die erforderlichen Micro-C-NMEA-2000-Netzwerkkomponenten sowie einen Auto-/Standby-Schalter und das passende Hydraulikanschluss-Set. Damit stehen die wesentlichen Komponenten für die Installation eines leistungsfähigen Simrad Autopiloten bereits als Systemlösung zur Verfügung.
Präzise automatische Bootssteuerung
Der NAC-1 Autopilot-Computer arbeitet mit der Simrad Continuum-Steuerungstechnologie und übernimmt die automatische Kursregelung des Bootes. Je nach angeschlossenem Navigationssystem kann der Autopilot auf Steuerkurs, Kurs oder eine geplante Route steuern. Automatische Wendemuster erweitern die Einsatzmöglichkeiten und unterstützen verschiedene Manöver auf dem Wasser.
Der integrierte Precision-9-Kompass liefert die für die automatische Steuerung benötigten Kursinformationen. In Kombination mit der hydraulischen PUMP-1 entsteht ein abgestimmtes Autopilotsystem, das insbesondere für hydraulisch gesteuerte Boote eine komfortable automatische Kursführung ermöglicht.
Leistungsfähige und leise PUMP-1 Hydraulikpumpe
Ein wesentlicher Bestandteil des Pakets ist die reversible PUMP-1 Hydraulikpumpe mit 0,8 l. Die hocheffiziente Zahnradpumpe arbeitet besonders leise und übernimmt die hydraulische Ansteuerung der Lenkung. Durch die reversible Arbeitsweise kann die Pumpe die erforderlichen Steuerbewegungen in beide Richtungen ausführen.
Das ist insbesondere auf Motorbooten und Yachten interessant, bei denen eine möglichst geräuscharme automatische Steuerung gewünscht wird. Simrad beschreibt die PUMP-1 ausdrücklich als hocheffiziente und sehr leise 0,8-l-Hydraulikpumpe.
Einfache Installation mit Plug-and-Socket-Anschlüssen
Das NAC-1 System wurde auf eine möglichst unkomplizierte Installation ausgelegt. Die NAC-1 Stecker- und Buchsenanschlüsse reduzieren den Installationsaufwand, da keine klassischen Schraubklemmen beziehungsweise aufwendigen Abisolierarbeiten erforderlich sind.
Die im Lieferumfang enthaltenen Micro-C-NMEA-2000-Netzwerkkomponenten ermöglichen die Integration des Autopiloten in ein entsprechendes Bordnetz. Dazu gehören unter anderem eine 4-Wege-Verbindung, Netzwerkabschluss, Verlängerungskabel und weitere Verbindungskomponenten.
Auto- und Standby-Steuerung direkt am Armaturenbrett
Der mitgelieferte Auto-/Standby-Knopf für die Armaturenbrettmontage ermöglicht eine schnelle Umschaltung zwischen automatischer und manueller Steuerung. Mit einem Tastendruck kann der Autopilot aktiviert beziehungsweise wieder in den Standby-Betrieb versetzt werden.
Das ist besonders praktisch, wenn der Steuermann während der Fahrt kurzfristig die manuelle Kontrolle übernehmen möchte. Die direkte Bedieneinheit ergänzt dabei die Bedienmöglichkeiten über kompatible Simrad Multifunktionsdisplays.
Integration mit Simrad Multifunktionsdisplays
Das NAC-1 Autopilotsystem kann in die Navigationsumgebung von Simrad integriert werden. Dadurch lassen sich je nach Systemkonfiguration Kurs-, Wegpunkt- und Routeninformationen für die automatische Steuerung nutzen.
Über die MFD-Power-Steer-Funktionen kann außerdem ein zweiter Steuerstand realisiert werden. Laut Simrad ist hierfür keine zusätzliche hydraulische Anlage und kein weiteres Lenkrad erforderlich, wenn die entsprechende MFD-Funktion und Systemkonfiguration unterstützt werden.
Für hydraulische und kabelgesteuerte Systeme
Der NAC-1 Autopilot-Computer ist grundsätzlich für unterschiedliche Lenkungskonzepte ausgelegt. Simrad nennt sowohl die reversible PUMP-1 Hydraulikpumpe für hydraulische Systeme als auch die HELM-1 Antriebseinheit für kabelgesteuerte Systeme als kompatible Antriebslösungen.
Das hier angebotene NAC-1 Präzisions-Hydraulik-Pilotpaket 000-15951-001 ist speziell mit der hydraulischen PUMP-1 und dem Precision-9-Kompass zusammengestellt und eignet sich damit besonders für Boote mit hydraulischer Lenkung.
Highlights / Auslobungen
✔ Komplettes Präzisions-Hydraulik-Pilotpaket
✔ NAC-1 Autopilot-Computer integriert
✔ Precision-9-Kompass für präzise Kursdaten
✔ Reversible PUMP-1 Hydraulikpumpe mit 0,8 l
✔ Besonders leise und hocheffiziente Hydraulikpumpe
✔ Auto-/Standby-Taste für das Armaturenbrett
✔ Steuern nach Kurs, Steuerkurs oder Route
✔ Automatische Wendemuster verfügbar
✔ Schnelle Installation dank Steckverbindungen
✔ Micro-C-NMEA-2000-Netzwerkkomponenten enthalten
✔ Für hydraulische und kabelgesteuerte Systeme
✔ Geeignet für Boote bis etwa 9 m Länge
✔ Integration mit kompatiblen Simrad MFDs
✔ Zweiter Steuerstand per MFD Power Steer möglich
✔ Ideal für Motorboote und kleinere Yachten
Anwendung auf Schiffen und Booten
Das Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket eignet sich für Motorboote, Sportboote, kleinere Yachten und andere Boote mit entsprechender hydraulischer Lenkung. Besonders interessant ist das System für Skipper, die längere Strecken fahren und dabei eine präzise automatische Kursführung nutzen möchten.
✔ Für Motorboote mit hydraulischer Lenkung
✔ Für kleinere Yachten und Sportboote
✔ Für Boote bis etwa 9 m beziehungsweise 30 Fuß
✔ Für komfortables Halten eines vorgegebenen Steuerkurses
✔ Für automatische Navigation entlang einer Route
✔ Für Fahrten mit Wegpunkt- und Kurssteuerung
✔ Für automatische Wendemuster und Manöver
✔ Für die Integration in Simrad Navigationssysteme
✔ Für Boote mit hydraulischer PUMP-1-Ansteuerung
✔ Für Anwendungen mit zusätzlichem Steuerstand über MFD Power Steer
Bei der Auswahl eines Autopiloten müssen Lenkungssystem, Bootsgröße, Hydrauliksystem und verwendete Antriebskomponenten zusammenpassen. Der NAC-1 ist laut Simrad insbesondere für Boote bis 9 m beziehungsweise 30 Fuß vorgesehen. Bei größeren oder anspruchsvolleren hydraulischen Systemen können NAC-2 oder NAC-3 Lösungen erforderlich sein.
Technische Daten
✔ Artikelnummer / SKU: 000-15951-001
✔ System: Simrad NAC-1 Präzisions-Hydraulik-Autopilot
✔ Autopilot-Computer: NAC-1
✔ Kompass: Precision-9
✔ Hydraulikpumpe: Simrad PUMP-1, reversibel
✔ Pumpenvolumen: 0,8 l
✔ Lenkung: hydraulisch, Systemkonfiguration beachten
✔ Empfohlene Bootsgröße: bis ca. 9 m / 30 ft
✔ Netzwerk: NMEA 2000 Micro-C
✔ Bedienung: Auto-/Standby-Schalter und kompatibles MFD
✔ Steuerungsarten: Steuerkurs, Kurs und Route
✔ Wendemuster: automatische Turn Patterns
✔ Installation: Plug-and-Socket-Anschlüsse
✔ MFD-Funktion: Power Steer bei kompatibler Systemkonfiguration
Lieferumfang
Zum Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket 000-15951-001 gehören laut Hersteller unter anderem folgende Komponenten:
✔ NMEA 2000 Micro-C verlustarme 4-Wege-Verbindung
✔ TR-120-KIT Netzwerk-Abschlussset
✔ NMEA-2000-Netzwerkverlängerungskabel 6 Fuß
✔ NAC-1 Autopilot-Computer
✔ N2KEXT-2RD Netzwerkverlängerungskabel 2 Fuß
✔ Precision-9-Kompass
✔ N2KEXT-15RD Netzwerkverlängerungskabel 15 Fuß
✔ Auto-/Standby-Knopf aus Metall
✔ PUMP-1 für Outboard Pilot
✔ Autopilot-Pumpenanschluss-Set MK2 für ORB-Lenksystem
Warum das NAC-1 Präzisions-Hydraulik-Pilotpaket?
Das Besondere am Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket ist die Zusammenstellung der zentralen Autopilotkomponenten in einem abgestimmten System. Statt Autopilot-Computer, Kompass, Hydraulikpumpe, Bedienung und Netzwerkkomponenten einzeln zusammenstellen zu müssen, erhalten Sie eine aufeinander abgestimmte Komplettlösung.
Die Kombination aus NAC-1 Autopilot-Computer, Precision-9-Kompass und PUMP-1 Hydraulikpumpe bildet die technische Basis für eine komfortable automatische Bootssteuerung. Gleichzeitig erleichtern die vorbereiteten Steckverbindungen und die enthaltenen Netzwerkkomponenten die Installation.
Damit ist das Paket besonders interessant für Bootsbesitzer, die ihren bestehenden Steuerstand um einen Simrad Autopiloten mit hydraulischer Ansteuerung erweitern möchten.
FAQ – Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket
1. Für welche Boote ist der Simrad NAC-1 geeignet?
Der NAC-1 Autopilot-Computer wird von Simrad für Boote bis etwa 9 Meter beziehungsweise 30 Fuß empfohlen. Entscheidend sind zusätzlich die vorhandene Lenkung und die erforderliche Antriebsleistung.
2. Welche Hydraulikpumpe ist im NAC-1 Pilotpaket enthalten?
Das Paket enthält die reversible Simrad PUMP-1 mit 0,8 l. Die hocheffiziente Zahnradpumpe ist für einen besonders leisen Betrieb ausgelegt und übernimmt die hydraulische Steuerung des Bootes.
3. Kann der NAC-1 einen Kurs oder eine Route automatisch steuern?
Ja. Das System kann je nach angeschlossener Navigationsausrüstung auf Steuerkurs, Kurs oder Route steuern. Zusätzlich stehen automatische Wendemuster zur Verfügung.
4. Ist ein zusätzlicher Steuerstand mit dem NAC-1 möglich?
Bei einer kompatiblen Simrad MFD-Konfiguration kann über Power Steer ein zweiter Steuerstand realisiert werden. Simrad gibt an, dass hierfür keine zusätzliche Hydraulik und kein zusätzliches Lenkrad erforderlich sind.
5. Was ist im Simrad NAC-1 Präzisions-Hydraulik-Pilotpaket enthalten?
Zum Paket gehören unter anderem der NAC-1 Autopilot-Computer, Precision-9-Kompass, PUMP-1 0,8 l, Auto-/Standby-Schalter, Hydraulikanschlüsse sowie Micro-C-NMEA-2000-Netzwerkkomponenten. Dadurch sind die wesentlichen Komponenten für die Installation eines hydraulischen Autopiloten enthalten.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad FU80 Follow-Up Remote Unit mit Display – Präzise Autopilotsteuerung für Boote und Yachten
Die Simrad FU80 Follow-Up Remote Unit mit Display ermöglicht eine präzise und intuitive Steuerung des Autopiloten direkt vom Steuerstand aus. Sie ist für Skipper und Steuerleute konzipiert, die den Ruderkurs ihres Schiffes oder ihrer Yacht gezielt beeinflussen und jederzeit die Kontrolle über die gewünschte Kursänderung behalten möchten.
Das zentrale Bedienelement der FU80 ist ein beweglicher Follow-Up-Hebel, der sich aus der Mittelstellung um jeweils 70° nach Backbord und Steuerbord drehen lässt. Der Hebel bleibt in der eingestellten Position stehen. Dadurch wird der gewünschte Ruderwinkel beziehungsweise die entsprechende Kursänderung so lange beibehalten, bis der Hebel wieder in die Mittelstellung zurückgeführt wird. Diese direkte Rückmeldung macht die Bedienung besonders übersichtlich und kontrolliert.
Die Simrad FU80 kann in den Betriebsarten FU (Follow-Up), AUTO und NoDrift eingesetzt werden. Im FU-Modus wird die gewünschte Ruderbewegung über den Hebel vorgegeben. Im AUTO-Modus unterstützt die Fernbedienung die Bedienung des Autopiloten bei der automatischen Kurssteuerung. Der NoDrift-Modus dient dazu, einen gewünschten Kurs über Grund beizubehalten und seitliche Versetzung durch Wind oder Strömung auszugleichen.
Das integrierte 2-Zoll-Monochromdisplay stellt wichtige Informationen übersichtlich dar. Die transflektive Displaytechnik unterstützt die Ablesbarkeit bei unterschiedlichen Lichtverhältnissen. Das robuste Gehäuse mit Aluminiumfront und schwarzer Kunststoffblende ist für den Einsatz an Bord ausgelegt. Die FU80 wird über den NMEA-2000-CAN-Bus oder das SimNet-Netzwerk mit Spannung versorgt.
Mit dem mitgelieferten Einbausatz lässt sich die FU80 sauber in die Instrumententafel integrieren. Das fest angeschlossene, 6 Meter lange Anschlusskabel mit Micro-C-Stecker und ein NMEA-2000-T-Verbinder gehören ebenfalls zum Lieferumfang.
✔ Präzise Follow-Up-Autopilotsteuerung
✔ Hebelbewegung bis 70° nach beiden Seiten
✔ FU-, AUTO- und NoDrift-Modus
✔ Integriertes 2-Zoll-Monochromdisplay
✔ Transflektives Display für gute Ablesbarkeit
✔ 6 Meter Anschlusskabel mit Micro-C-Stecker
✔ NMEA-2000- und SimNet-kompatibel
✔ Robuste Aluminiumfront für den Bordbetrieb
✔ IPX6-Schutz bei geeigneter Montage
Präzise Follow-Up-Steuerung mit direkter Rückmeldung
Die FU80 bietet eine besonders direkte Möglichkeit, den Autopiloten zu beeinflussen. Wird der Hebel beispielsweise nach Steuerbord gedreht, wird die entsprechende Ruder- beziehungsweise Kursänderung angefordert. Da der Hebel in der gewählten Position stehen bleibt, wird der eingestellte Befehl gehalten, bis der Hebel wieder in die Mittelstellung gebracht wird.
Diese Funktionsweise ist vor allem dann hilfreich, wenn der Skipper den Kurs bewusst korrigieren möchte, ohne ausschließlich auf eine automatische Kursvorgabe angewiesen zu sein. Die Bedienung ist klar nachvollziehbar und ermöglicht eine feinfühlige Kontrolle der Rudervorgabe.
Anwendung der Simrad FU80 auf Schiffen und Booten
Die Simrad FU80 Follow-Up Remote Unit eignet sich für die Integration in Autopilotsysteme auf Segelbooten, Motorbooten und Yachten. Sie kann am Hauptsteuerstand oder an einem geeigneten weiteren Bedienplatz installiert werden, sofern die Einbindung in das vorhandene Simrad-Netzwerk vorgesehen ist.
Typische Einsatzbereiche an Bord sind:
Segelyachten: Gezielte Ruderkorrekturen bei unterschiedlichen Segelbedingungen und Unterstützung der Autopilotbedienung.
Motorboote: Direkte Kurskorrekturen und komfortable Bedienung des Autopiloten während der Fahrt.
Motoryachten: Übersichtliche Steuerungsmöglichkeit am Steuerstand mit integriertem Display.
Schiffe mit NMEA-2000-Netzwerk: Einbindung über den mitgelieferten Micro-C-Anschluss und T-Verbinder.
Steuerstände mit SimNet: Anschluss über ein optionales SimNet-auf-Micro-C-Adapterkabel.
Die FU80 ist eine sinnvolle Ergänzung für Skipper, die eine direkte und gut kontrollierbare Bedienmöglichkeit für ihr Simrad-Autopilotsystem wünschen. Bitte prüfen Sie vor der Installation die Kompatibilität mit dem vorhandenen Autopiloten und der Bordnetzwerk-Konfiguration.
Technische Daten der Simrad FU80
Modell: Simrad FU80 Follow-Up Remote Unit
Displaygröße: 2 Zoll
Displaytyp: Monochrom, transflektiv
Displayauflösung: 128 x 64 Pixel (H x B)
Ableserichtung: 6-Uhr-Position
Hebelbewegung: 70° nach Backbord und Steuerbord ab Mittelstellung
Betriebsarten: FU, AUTO und NoDrift
Spannungsversorgung: Über NMEA 2000 CAN-Bus oder SimNet
Stromaufnahme im ausgeschalteten Zustand: Netzwerk unter 20 mA (NMEA 2000: LEN 1)
Stromaufnahme bei maximaler Beleuchtung: Netzwerk unter 110 mA (NMEA 2000: LEN 3)
Netzwerkanschluss: Micro-C-Stecker
Anschlusskabel: 6 m, werkseitig angeschlossen
SimNet-Anschluss: Über optionales SimNet-auf-Micro-C-Adapterkabel
Gehäusefront: Aluminium mit schwarzer Kunststoffblende
Gehäuserückseite: Kunststoffabdeckung
Betriebstemperatur: -25 °C bis +55 °C
Gewicht: 0,5 kg
Schutz gegen Wasser: Entspricht IPX6 bei geeigneter Montage
Kompass-Sicherheitsabstand: 0,4 m
Lieferumfang
Simrad FU80 Follow-Up Remote Unit mit Display
Einbausatz für den bündigen Einbau
6 m werkseitig angeschlossenes Anschlusskabel mit Micro-C-Stecker
NMEA-2000-T-Verbinder
5 häufige Fragen zur Simrad FU80 Follow-Up Remote Unit
1. Was ist die Simrad FU80 Follow-Up Remote Unit?
Die Simrad FU80 ist eine kabelgebundene Fernbedienung zur Steuerung eines kompatiblen Simrad-Autopiloten. Sie besitzt ein integriertes Display und einen Follow-Up-Hebel, mit dem sich gezielte Ruder- und Kursänderungen vorgeben lassen.
2. Wie funktioniert der Follow-Up-Hebel der FU80?
Der Hebel lässt sich aus der Mittelstellung um jeweils 70° nach Backbord und Steuerbord drehen. Er bleibt in der eingestellten Position stehen und hält die angeforderte Ruder- beziehungsweise Kursänderung aufrecht, bis er wieder in die Mittelstellung zurückgeführt wird.
3. Welche Betriebsarten unterstützt die Simrad FU80?
Die FU80 kann in den Betriebsarten FU (Follow-Up), AUTO und NoDrift verwendet werden. Damit stehen sowohl die direkte Vorgabe einer Ruderbewegung als auch Funktionen zur automatischen Kurssteuerung zur Verfügung.
4. Wie wird die Simrad FU80 an Bord angeschlossen?
Die Stromversorgung erfolgt über den NMEA-2000-CAN-Bus oder SimNet. Im Lieferumfang sind ein 6 Meter langes Anschlusskabel mit Micro-C-Stecker und ein NMEA-2000-T-Verbinder enthalten. Für den Anschluss an SimNet ist ein optionales SimNet-auf-Micro-C-Adapterkabel erforderlich.
5. Ist die Simrad FU80 für den Einsatz auf Segelbooten und Motorbooten geeignet?
Ja, die FU80 eignet sich für kompatible Autopilotsysteme auf Segelbooten, Motorbooten und Yachten. Vor dem Kauf sollte geprüft werden, ob der vorhandene Autopilot und das Bordnetzwerk den Anschluss der FU80 unterstützen.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
Simrad OP12 Autopilot-Controller – Kompakte Fernbedienung für die zuverlässige Autopilotsteuerung an Bord
Der Simrad OP12 Autopilot-Controller (Artikelnummer 000-13287-001) ist eine kompakte, kabelgebundene Bedieneinheit zur komfortablen Steuerung kompatibler Simrad-Autopilotsysteme. Mit seinen großen, wasserfesten Silikontasten ermöglicht er eine einfache und zuverlässige Bedienung – auch bei Nässe, mit Handschuhen oder bei bewegtem Schiff. Die spezielle Auto- und Standby-Taste sowie die übersichtlichen Kurskorrekturtasten sorgen dafür, dass wichtige Autopilotfunktionen schnell und sicher erreichbar sind.
Der OP12 kann mit einem Simrad IS42 Digitaldisplay kombiniert werden und bildet damit ein eigenständiges Autopilot-Bedienfeld. Alternativ lässt sich die Tastatur als dedizierte Autopilot-Fernbedienung mit kompatiblen Simrad Multifunktionsdisplays verwenden. So erhalten Skipper eine flexible Möglichkeit, die Steuerung des Autopiloten direkt am gewünschten Platz im Cockpit oder am Steuerstand zu bedienen.
✔ Kabelgebundene Autopilot-Fernbedienung
✔ Große, wasserfeste Silikontasten
✔ Sichere Bedienung mit Handschuhen
✔ Auto- und Standby-Taste auf Knopfdruck
✔ Kurskorrektur in 1°- und 10°-Schritten
✔ Kombinierbar mit Simrad IS42 Digitaldisplay
✔ Für kompatible Simrad Multifunktionsdisplays
✔ Flaches Glass-Helm-Design mit 8 mm Aufbau
✔ Kompakte Bauform für flexible Montage
✔ Ideal für Cockpit und Steuerstand
Intuitive Autopilotbedienung bei jedem Wetter
Auf einem Boot müssen wichtige Steuerungsfunktionen schnell und unkompliziert erreichbar sein. Der Simrad OP12 wurde deshalb mit einer übersichtlichen Tastenanordnung und großen Bedienelementen ausgestattet. Die wasserfesten Silikontasten lassen sich auch mit nassen Fingern oder Handschuhen zuverlässig betätigen. Das ist besonders bei Regen, Spritzwasser, Seegang und längeren Törns ein entscheidender Vorteil.
Über die Auto-Taste wird der Autopilot aktiviert. Mit der Standby-Taste kann die automatische Steuerung beendet und die manuelle Steuerung wieder übernommen werden. Die Kurskorrektur erfolgt direkt über die Backbord- und Steuerbordtasten. Dabei sind Anpassungen in Ein-Grad- oder Zehn-Grad-Schritten möglich.
Die wichtigsten Autopilotfunktionen sind damit direkt erreichbar, ohne dass umständlich durch Menüs navigiert werden muss.
Eigenständiges Autopilot-Bedienfeld mit Simrad IS42
In Verbindung mit einem Simrad IS42 Digitaldisplay lässt sich der OP12 zu einem vollwertigen Bedienfeld für ein kompatibles Simrad-Autopilotsystem erweitern. Das IS42 stellt die entsprechenden Informationen dar, während der OP12 die direkte Eingabe der Steuerbefehle ermöglicht.
Diese Kombination eignet sich besonders für Steuerstände, an denen eine separate und übersichtliche Autopilotbedienung gewünscht ist. Mehrere Displays und OP12-Tastaturen können in einem entsprechend ausgelegten Netzwerk installiert werden. Dadurch lässt sich die Autopilotsteuerung auch an unterschiedlichen Positionen an Bord ermöglichen – beispielsweise bei Booten und Yachten mit zwei Steuerständen.
Flaches Glass-Helm-Design für moderne Steuerstände
Der Simrad OP12 wurde optisch und funktional auf die Simrad Glass-Helm-Geräte und -Displays abgestimmt. Mit einer Aufbauhöhe von nur 8 mm fügt sich die Bedieneinheit dezent in moderne Armaturenbretter und Steuerkonsolen ein.
Die kompakte Bauform ermöglicht eine flexible Positionierung, ohne unnötig Platz am Steuerstand zu beanspruchen. Gleichzeitig bleiben die Tasten ausreichend groß, um auch bei anspruchsvollen Bedingungen sicher bedient werden zu können.
Das flache Design ist besonders für moderne Cockpits und aufgeräumte Navigationskonsolen geeignet.
Einfache Installation und Vernetzung über NMEA 2000
Die Verbindung mit dem Bordnetzwerk erfolgt kabelgebunden über NMEA 2000. Die Installation ist auf eine unkomplizierte Integration in ein entsprechend aufgebautes Netzwerk ausgelegt. Der mitgelieferte Netzwerk-T-Stecker und das Verlängerungskabel unterstützen den Anschluss an die vorhandene Bordverkabelung.
Vor der Installation sollte geprüft werden, ob das bestehende NMEA-2000-Netzwerk ausreichend dimensioniert ist und die angeschlossenen Geräte miteinander kompatibel sind. Für die vollständige Autopilotbedienung mit einem IS42 wird ein geeignetes Simrad Autopilotsystem vorausgesetzt.
Anwendung des Simrad OP12 auf Schiffen, Booten und Yachten
Der OP12 ist für den Einsatz auf Motorbooten, Segelyachten und anderen Schiffen mit kompatibler Simrad-Autopilotanlage konzipiert. Er ermöglicht eine direkte Bedienung des Autopiloten am Steuerstand und kann je nach Bordkonfiguration auch an weiteren geeigneten Positionen installiert werden.
Typische Einsatzbereiche sind:
Segelyachten: Komfortable Kurskorrekturen während längerer Segeltörns und auf Überführungsfahrten.
Motorboote: Direkte Aktivierung und Deaktivierung des Autopiloten am Steuerstand.
Fahrtenyachten: Separate Autopilotbedienung in Verbindung mit einem Simrad IS42 Digitaldisplay.
Boote mit zwei Steuerständen: Möglichkeit zur Bedienung von unterschiedlichen Positionen an Bord bei entsprechender Netzwerkintegration.
Moderne Glass-Helm-Steuerstände: Platzsparende Integration in aufgeräumte Navigationskonsolen.
Ob auf Binnengewässern, bei Küstenfahrten oder auf längeren Seestrecken: Der Simrad OP12 bietet eine praktische Ergänzung für Skipper, die ihren Autopiloten komfortabel und direkt bedienen möchten.
Technische Daten – Simrad OP12 Autopilot-Controller
Hersteller: Simrad
Produkt: OP12 Autopilot-Controller
Artikelnummer: 000-13287-001
Ausführung: Kabelgebundene Autopilot-Tastatur
Bedienung: Große, wasserfeste Silikontasten
Funktionstasten: Auto und Standby
Kurskorrektur: Backbord und Steuerbord
Kursanpassung: In 1°- und 10°-Schritten
Netzwerk: NMEA 2000
Displaykombination: Simrad IS42 Digitaldisplay
Verwendung: Dedizierte Autopilot-Tastatur für kompatible Simrad Multifunktionsdisplays
Design: Flaches Glass-Helm-Design
Aufbauhöhe: Ca. 8 mm
Montage: Einbau in geeignete Steuerkonsolen und Armaturenflächen
Lieferumfang
Simrad OP12 Autopilot-Controller
N2K-T-RD Netzwerk-T-Stecker
N2KEXT-2RD Netzwerkverlängerungskabel, 2 Fuß
Sonnenschutz für Triton² Pilot / OP12
Häufige Fragen zum Simrad OP12 Autopilot-Controller
1. Wofür wird der Simrad OP12 Autopilot-Controller verwendet?
Der Simrad OP12 dient zur direkten Bedienung eines kompatiblen Simrad-Autopilotsystems. Über die Auto- und Standby-Tasten lässt sich der Autopilot aktivieren oder deaktivieren. Mit den Backbord- und Steuerbordtasten können Kurskorrekturen in Ein-Grad- oder Zehn-Grad-Schritten vorgenommen werden. Er eignet sich für Motorboote, Segelyachten und Fahrtenboote mit kompatibler Simrad-Bordelektronik.
2. Kann ich den Simrad OP12 mit einem Simrad IS42 Digitaldisplay kombinieren?
Ja. Der OP12 kann mit einem Simrad IS42 Digitaldisplay gekoppelt werden. Gemeinsam bilden beide Geräte ein eigenständiges Bedienfeld für ein kompatibles Simrad-Autopilotsystem. Das IS42 übernimmt die Anzeige der relevanten Informationen, während die OP12-Tastatur zur Eingabe der Steuerbefehle dient.
3. Ist der Simrad OP12 auch bei Regen und mit Handschuhen bedienbar?
Ja. Die großen, wasserfesten Silikontasten sind für den maritimen Einsatz ausgelegt. Sie ermöglichen eine zuverlässige Bedienung auch mit nassen Fingern oder Handschuhen. Das ist besonders auf offenen Steuerständen, bei Regen und bei stärkerem Seegang praktisch.
4. Kann der Simrad OP12 auf Booten mit zwei Steuerständen eingesetzt werden?
Ja. In entsprechend ausgelegten NMEA-2000-Netzwerken können mehrere kompatible Displays und OP12-Tastaturen installiert werden. Dadurch lässt sich die Autopilotsteuerung beispielsweise sowohl am Innensteuerstand als auch im Außenbereich einer Yacht bedienen. Die konkrete Systemkonfiguration muss mit dem vorhandenen Autopiloten und den angeschlossenen Geräten kompatibel sein.
5. Wie wird der Simrad OP12 an Bord installiert?
Der OP12 wird kabelgebunden in das NMEA-2000-Netzwerk des Bootes integriert. Zum Lieferumfang gehören ein Netzwerk-T-Stecker und ein zwei Fuß langes Netzwerkverlängerungskabel. Für die Installation sollte ein geeigneter Montageplatz am Steuerstand gewählt und die Kompatibilität mit dem vorhandenen Simrad-Autopilotsystem geprüft werden.
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
SIMRAD PUMP-3 Drive Unit – Hydraulische Autopilotpumpe für präzise Steuerung bis 50 ft
Die Simrad PUMP-3 Drive Unit ist eine leistungsstarke, reversible hydraulische Autopilotpumpe für Segel- und Motoryachten bis etwa 50 Fuß Länge. In Kombination mit dem NAC-3 Autopilot-Computer bildet sie ein zuverlässiges, präzises und belastbares Autopilotsystem für anspruchsvolle Fahrten. Die Pumpe sorgt für eine exakte Ansteuerung des hydraulischen Steuersystems und ermöglicht eine stabile Kursführung auch bei anspruchsvollen Bedingungen auf See.
Als zentrale Antriebseinheit eines hydraulischen Autopiloten wandelt die PUMP-3 die Steuersignale des Autopilot-Computers in präzise hydraulische Bewegungen um. Dadurch bleibt das Boot automatisch auf Kurs, während Kursabweichungen schnell und sanft korrigiert werden. Das Ergebnis ist eine gleichmäßige, ruhige Steuerung – ideal für Langfahrten, Küstentörns oder anspruchsvolle Offshore-Passagen.
Die robuste Bauweise und die zuverlässige Leistung machen die SIMRAD PUMP-3 zur idealen Lösung für Yachten, Sportboote und Fischerboote mit hydraulischer Steueranlage. Sie lässt sich nahtlos in bestehende Autopilot-Systeme integrieren und sorgt für eine komfortable, sichere und effiziente Navigation.
✔ Hydraulische Autopilotpumpe bis 50 ft
✔ Reversible Pumpe für präzise Steuerung
✔ Perfekt für NAC-3 Autopilotsysteme
✔ Ruhiger & stabiler Kurs bei Seegang
✔ Ideal für Yachten & Sportboote
✔ Zuverlässig bei Langstrecke & Manöver
✔ Robuste Bauweise für Marineeinsatz
Die SIMRAD PUMP-3 Drive Unit wird in hydraulische Steuersysteme von Segelyachten, Motoryachten und Sportbooten bis etwa 50 Fuß integriert. In Verbindung mit dem NAC-3 Autopilot-Computer übernimmt sie automatisch die Steuerbewegungen und hält das Boot zuverlässig auf Kurs. Besonders bei langen Törns, bei Nachtfahrten oder unter Motor entlastet der Autopilot den Steuermann erheblich. Auch bei schwierigen Manövern oder wechselnden Wetterbedingungen sorgt die Pumpe für präzise und kontrollierte Steuerreaktionen.
PUMP-3: 12 V DC: Reversible hydraulische Zahnradpumpe. 1,6 l (98 Kubikzoll)/min, für Hubraum von 160–550 ccm (9,8–33,5 Kubikzoll). O-Ring Boss (ORB)-Anschlüsse. Enthält 3x ORB-5 bis 9/16 UNF-Anschlüsse. Kompatibel mit SteadySteer. (NAC-3/AC42 erforderlich).
Technische Daten:
Reversible Pump
Moderate Flow Rate
12V DC
160-550 cc
Original Nummer: 000-15445-002
Für Boote und Yachten besuchen Sie unsere Homepage www.gruendl.de
