Die Bullaugen mit der CE Zertifizierung AIII eignen sich sehr gut für den Kajüteinsatz. Die Fenser haben eine Dicke von 10mm und werden in der Farbe "smoke" geliefert. Die Scheibe ist bei dieser Ausführung ohne zusätzlichen Rahmen. Durch spezielle Scharniere bleibt das Bullauge in jeder gewünschten Position offen, geschlossen sind diese vollständig Wasserdicht. Das Aluminium ist matt eloxiert und durch die Klemmbefestigung sind keine Schrauben sichtbar.
Jedes Bullauge wird mit einem Mückengitter gelieferet.
Außenmaß in mm
Ausschnittmaß in mm
Radius mm
PM111
244 x 146
220 x 122
61
PM121
294 x 172
270 x 148
74
PM131
344 x 198
320 x 174
87
PM141
362 x 146
338 x 122
61
PM151
390 x 220
366 x 196
98
PM161
399 x 199
375 x 175
87
Vetus Decksluke Libero
mit handpoliertem und eloxiertem Aluminiumrahmen
Acrylat-Scheibe in der Farbe Smoke
Maße
Außen: 510 x 380mm (A x B)
Innen: 450 x 320mm (C x D)
Radius: 32mm
Mückengitter und Gegenringe liefern wir gerne auf Anfrage!
Lukenabdeckung Rund
aus UV-beständigem CYCLONE-Gewebe
Atmungsaktiv, reduziert die Entstehung von Kondenswasser
Windbeständiges Befestigungssystem
Style: Lukeneinstiege quadratisch
Farbe: blau
Technische Daten
Durchmesser: 500 mm
Vetus Motorraumlüfter
Die Vetus Lüfter sind konstruiert nach der Leistung Ihres Motors und bieten damit die ideale Luftzufuhr für Ihren Motorraum.
Jeder Motor braucht 6,1 m³ Luft pro kW in der Stunde (4,5 m³/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sek sein. Die Durchlass-Öffnungen der VETUS Lüftungsaugen wurden nach diesen Erkentnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten. Diese Luftmenge muss ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muss darüber hinaus aber den Maschinenraum wieder verlassen können.
Bei der Einrichtung des Motorraumes muss das unbedingt berücksichtigt werden!
Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann.
Beispiel
Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind, können:
2 Augen des Typs 125 (1x Backbord & 1x Steuerbord)
oder 4 Augen des Typs 60 (2x Backbord & 2x Steuerbord) gewählt werden.
Technische Daten
Länge A: 490 mm
Länge B: 470 mm
Länge C: 146 mm
Länge D: 126 mm
Länge E: 63 mm

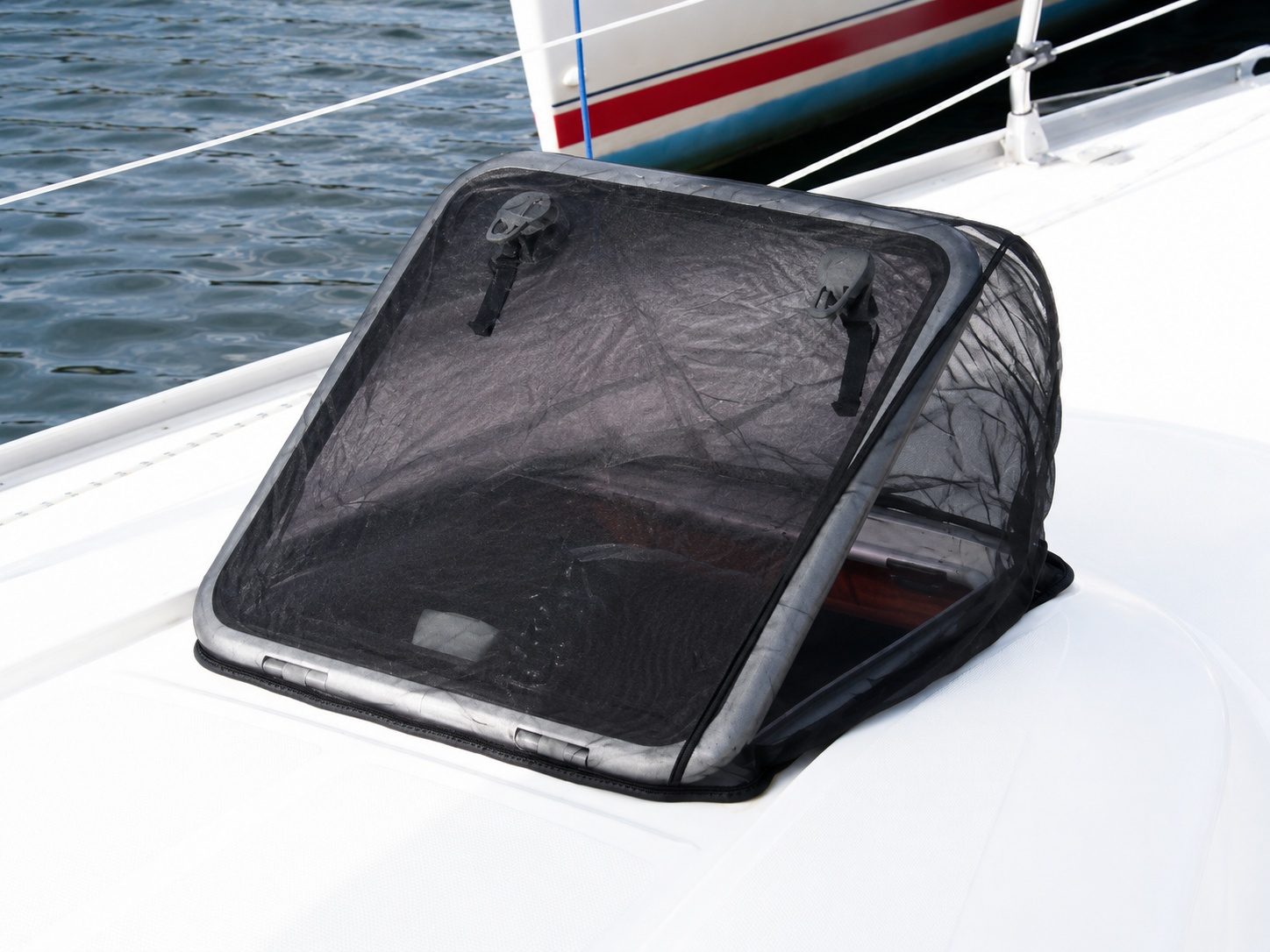

Moskitonetz / Fliegengitter (800 x 800 mm) für Luken 720 x 720 mm
Ein Moskitonetz, das für praktisch alle gängigen Handelsluken geeignet ist, steht zur Verfügung. Die Montage gestaltet sich äußerst einfach und nimmt nur wenige Sekunden in Anspruch. Es erfolgt mithilfe eines Saugnapfhalters an der Innenseite des Lukenfensters.
Jedes Moskitonetz wird mit sämtlichen benötigten Montagematerialien und einer Aufbewahrungstasche geliefert.
Mückennetz
aus schwarzem Polyester
wird in wenigen Sekungen mit Saugnäpfen
mit Tasche zum Verstauen
Technische Daten
Außenmaß: 800 x 800 mm
geeignet für Luken: 720 x 720 mm

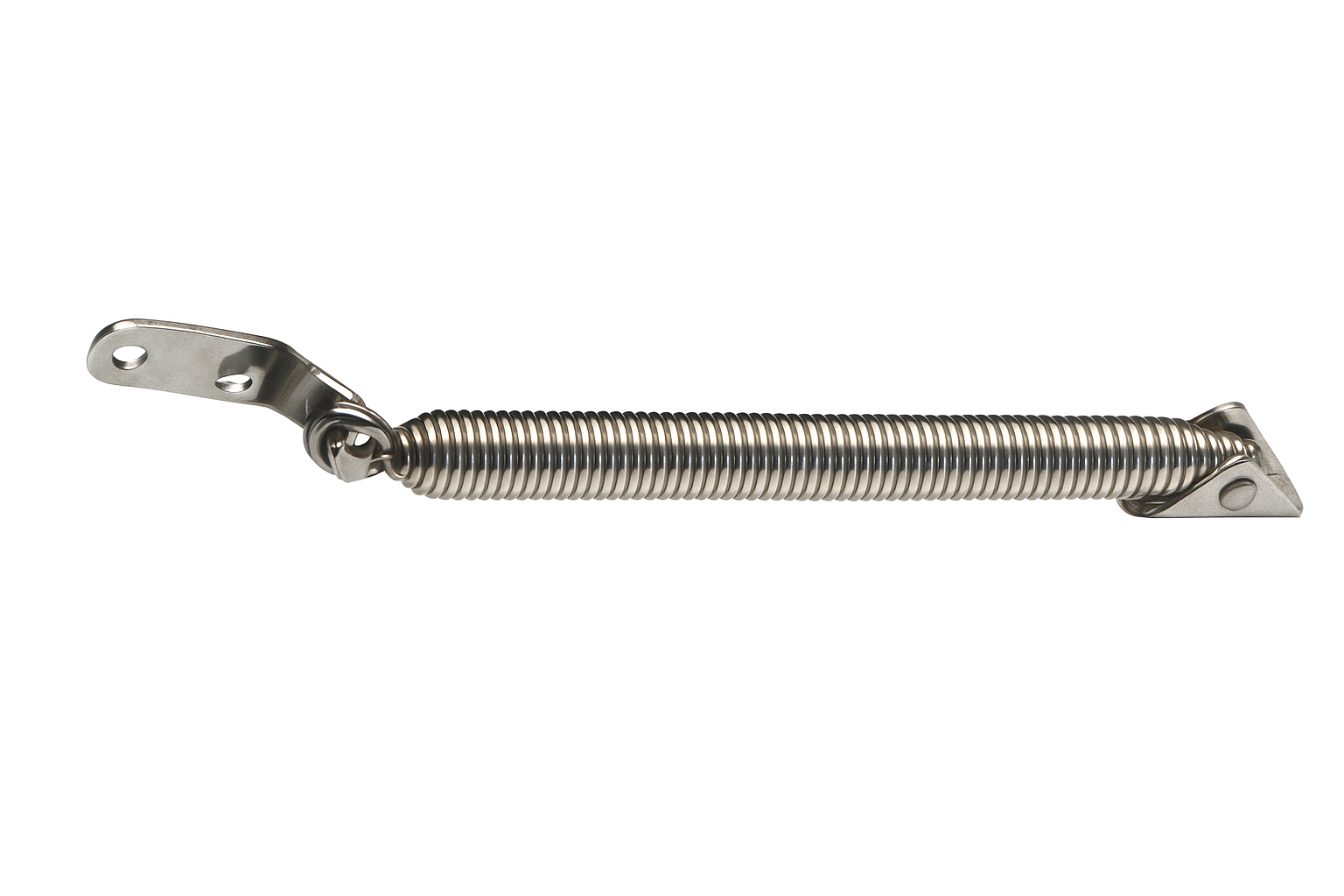

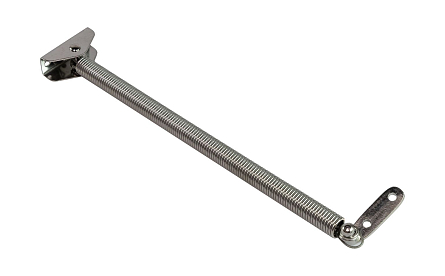

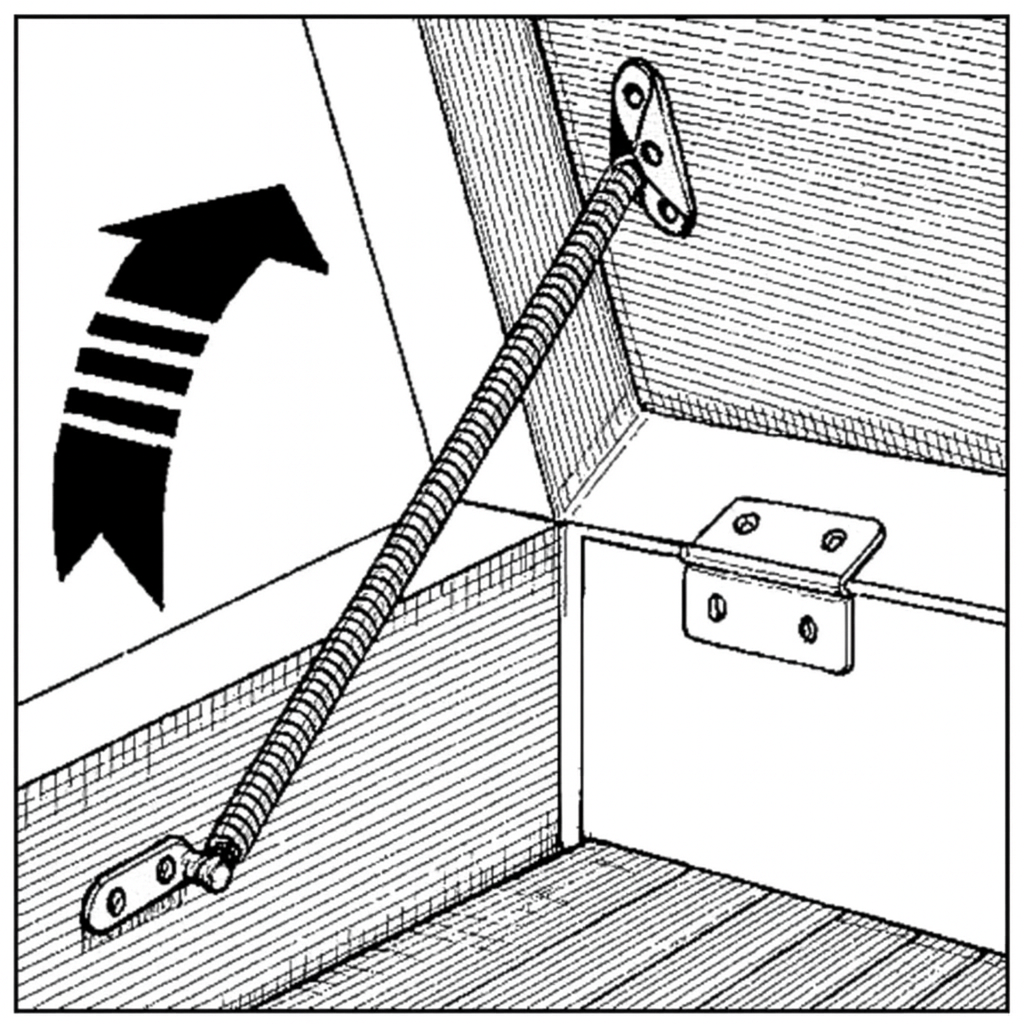

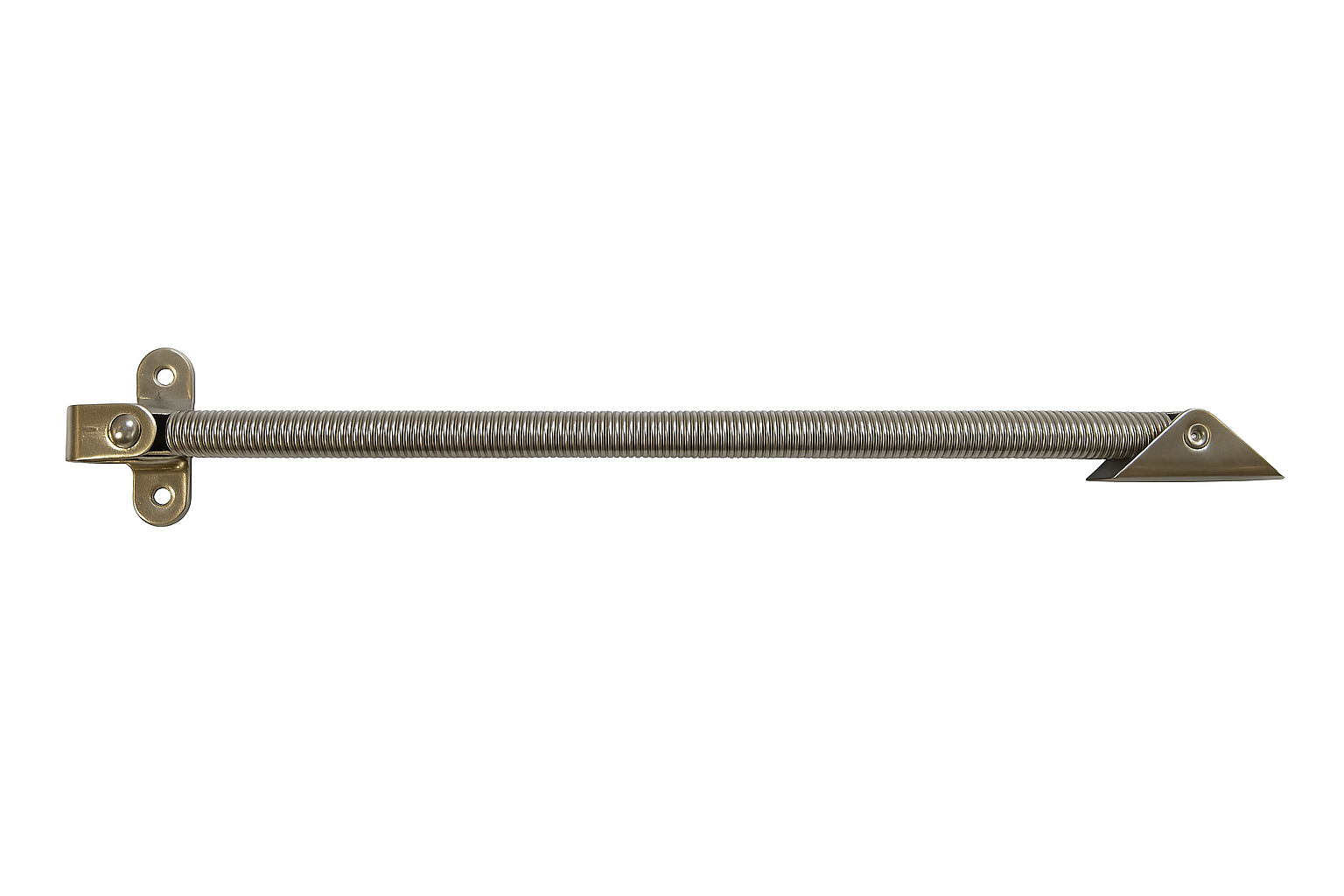

Lukenfeder mit U-Halter, 220 x 10,6 mm
Federaussteller aus rostfreiem Stahl, komplett mit Gabelplatte und Haken in „U“-Form zur Befestigung.
Maße: L: 220 x 10,6 mm Ø mit U-Halter

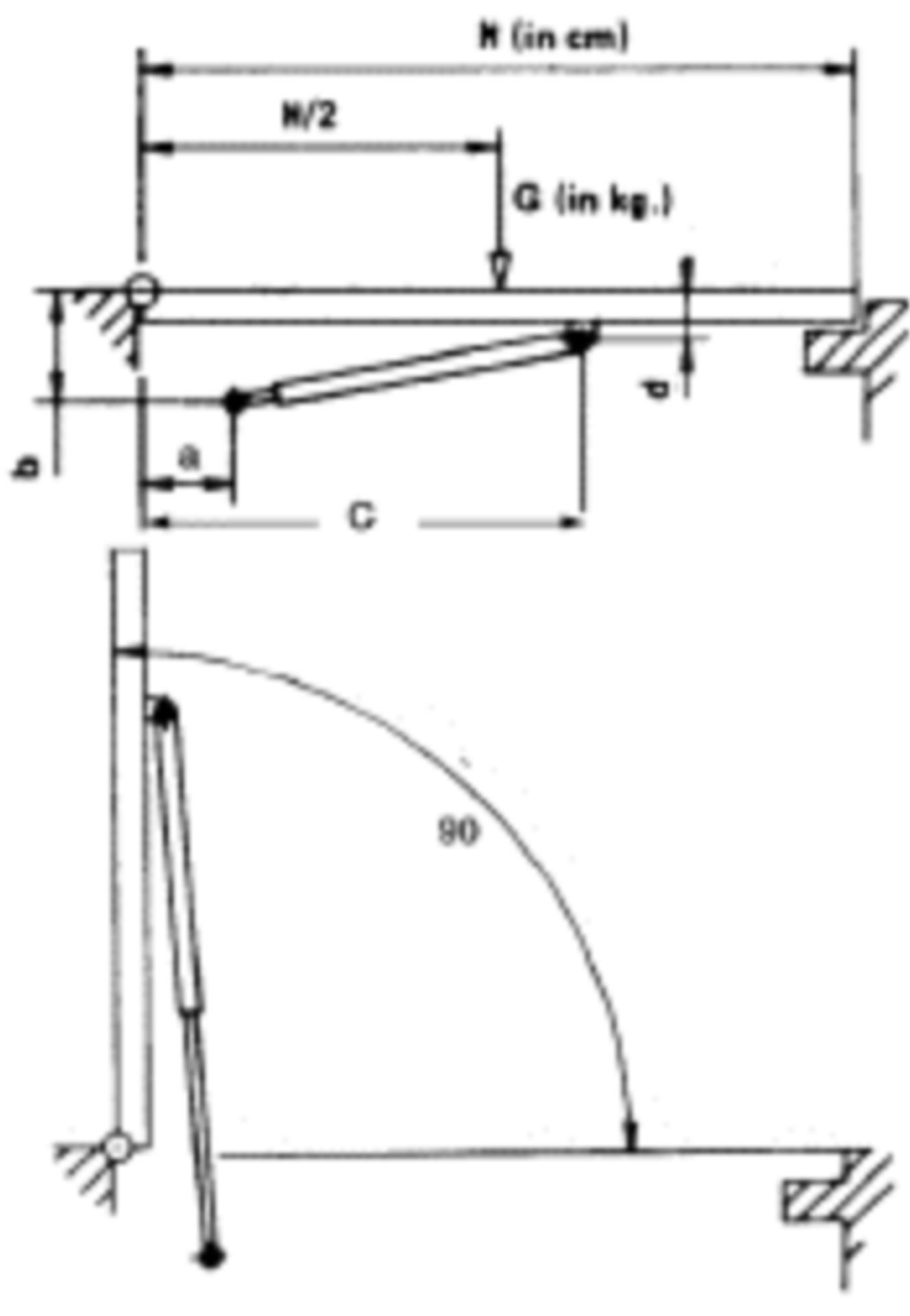

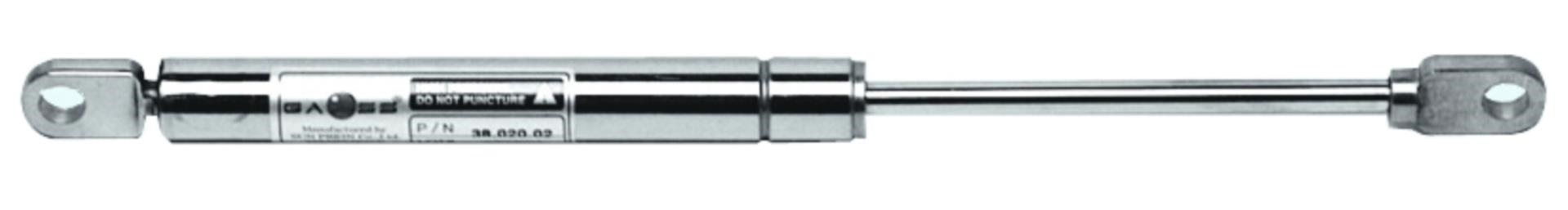

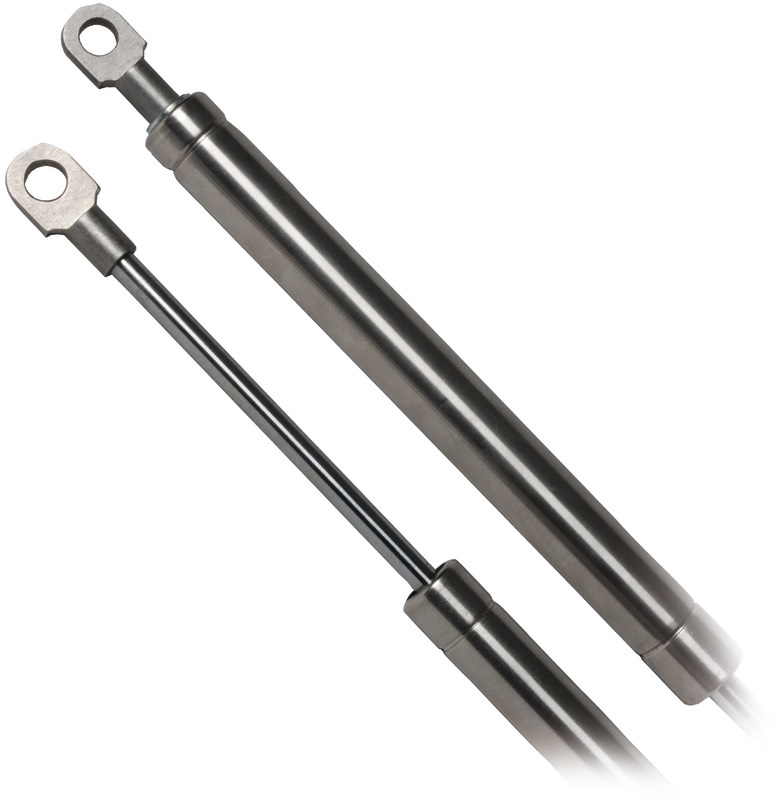

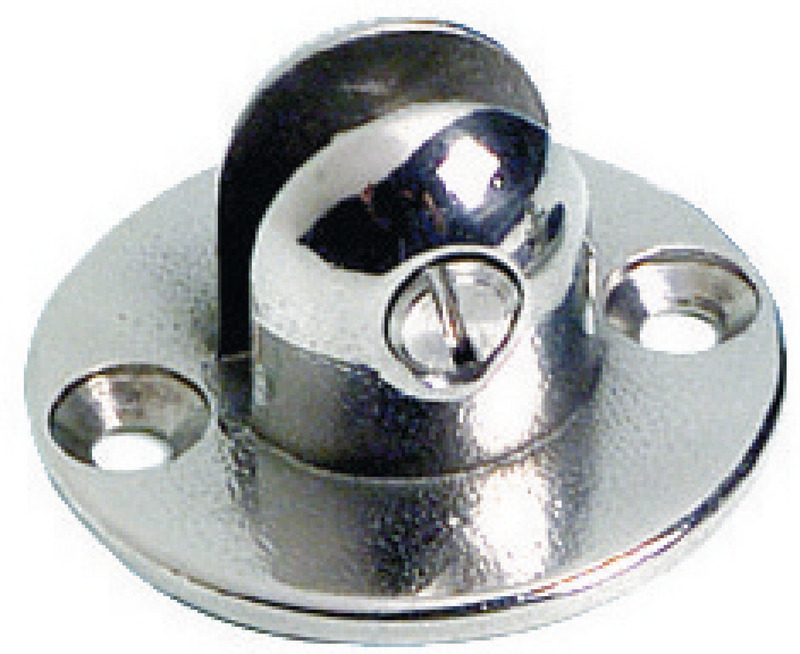

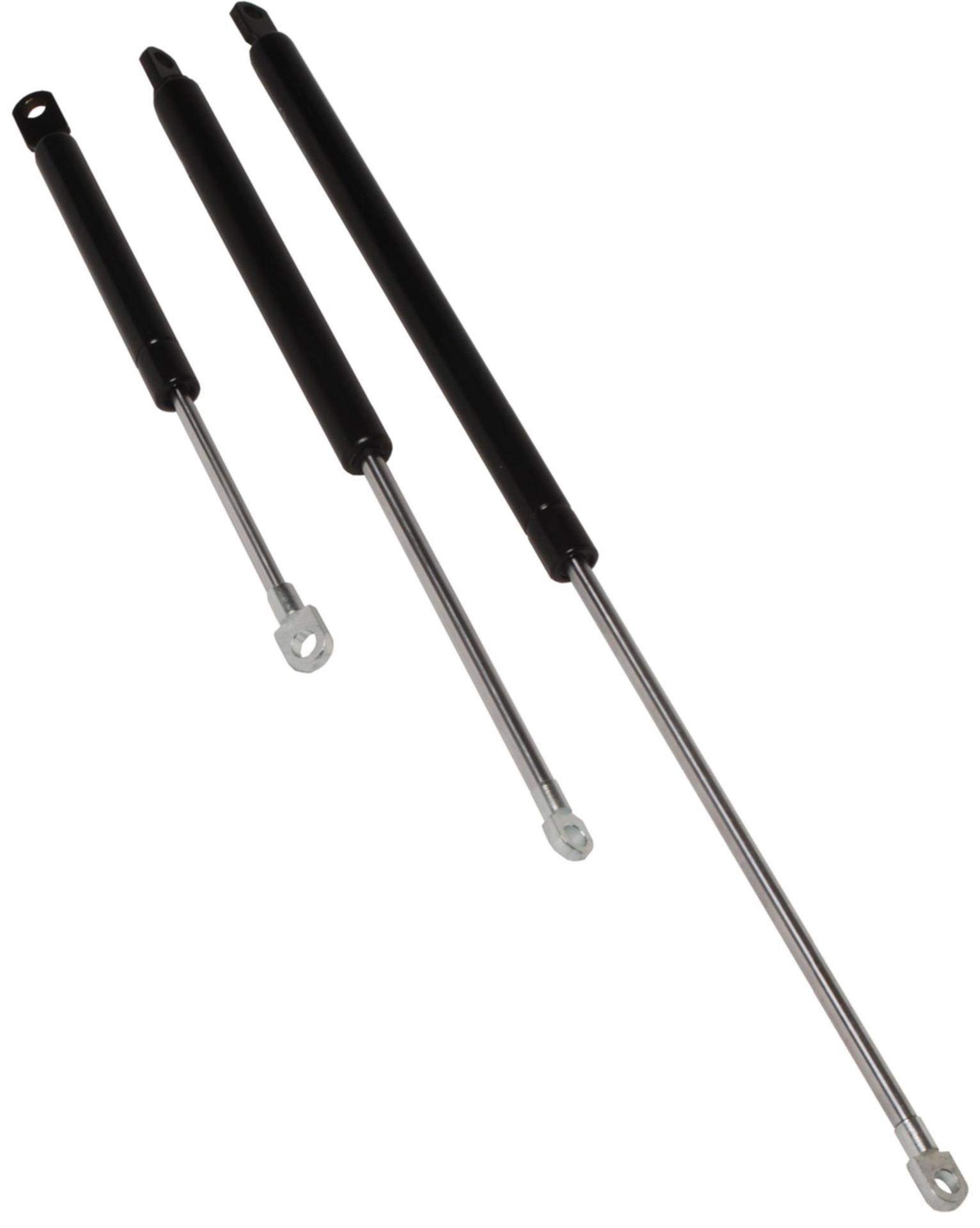

Gasdruckfeder
Zum Öffnen von Luken u. Motorhauben. Schubstangen aus verchromten Stahl u. kunststoffbeschichtetem Zylinder. Schubstangen 19mm Durchmesser (22mm Durchmesser bei den beiden grössten Modellen). An beide Enden sind Augen zur Befestigung.
Gasdruckfedern aus Edelstahl Aisi 316
Typ
Länge max.
Hub
Hubkraft
Artikelnummer
Typ 0-SS
250 mm
90 mm
90N / 9kg
O380090
Typ 1-SS
250 mm
90 mm
180N / 18kg
O380091
Typ 2-SS
355 mm
130 mm
180N / 18kg
O380092
Typ 3-SS
355 mm
130 mm
280N / 30kg
O380093
Typ 4-SS
500 mm
210 mm
150N / 14kg
O380094
Typ 5-SS
500 mm
210 mm
200N / 20kg
O380095
Typ 6-SS
500 mm
210 mm
360N / 38kg
O380096

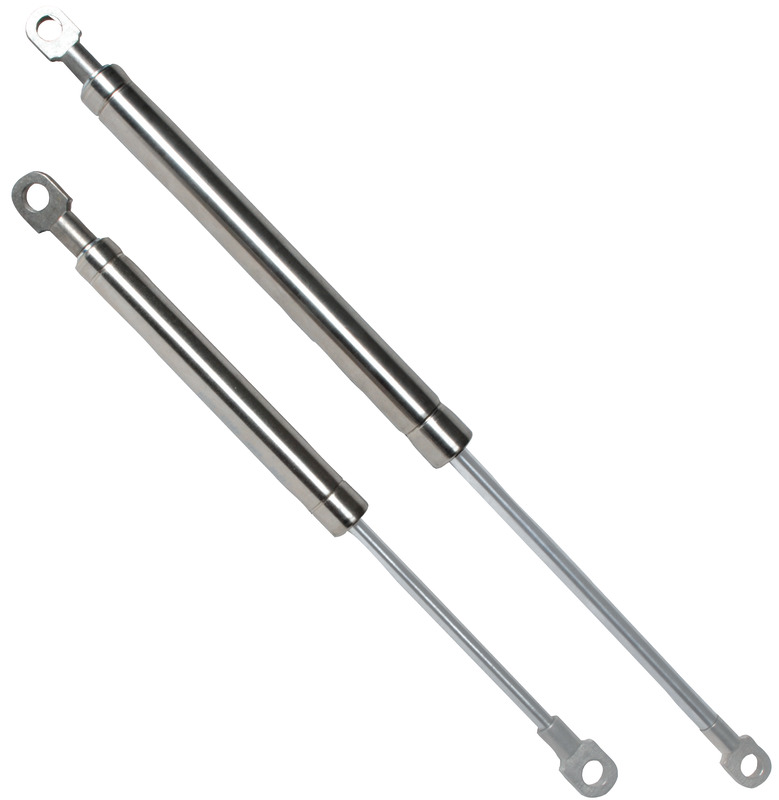

Typ 7-SS
600 mm
255 mm
200N / 20kg
O380097
Typ 8-SS
600 mm
255 mm
350N / 36kg
O380098
Typ 9-SS
700 mm
300 mm
250N / 25kg
O380099
Typ 10-SS
700 mm
300 mm
420N / 42kg
O380100
Typ 11-SS
900 mm
380 mm
500N / 45kg
O380101
Typ 12-SS
900 mm
380 mm
650N / 60kg
O380102

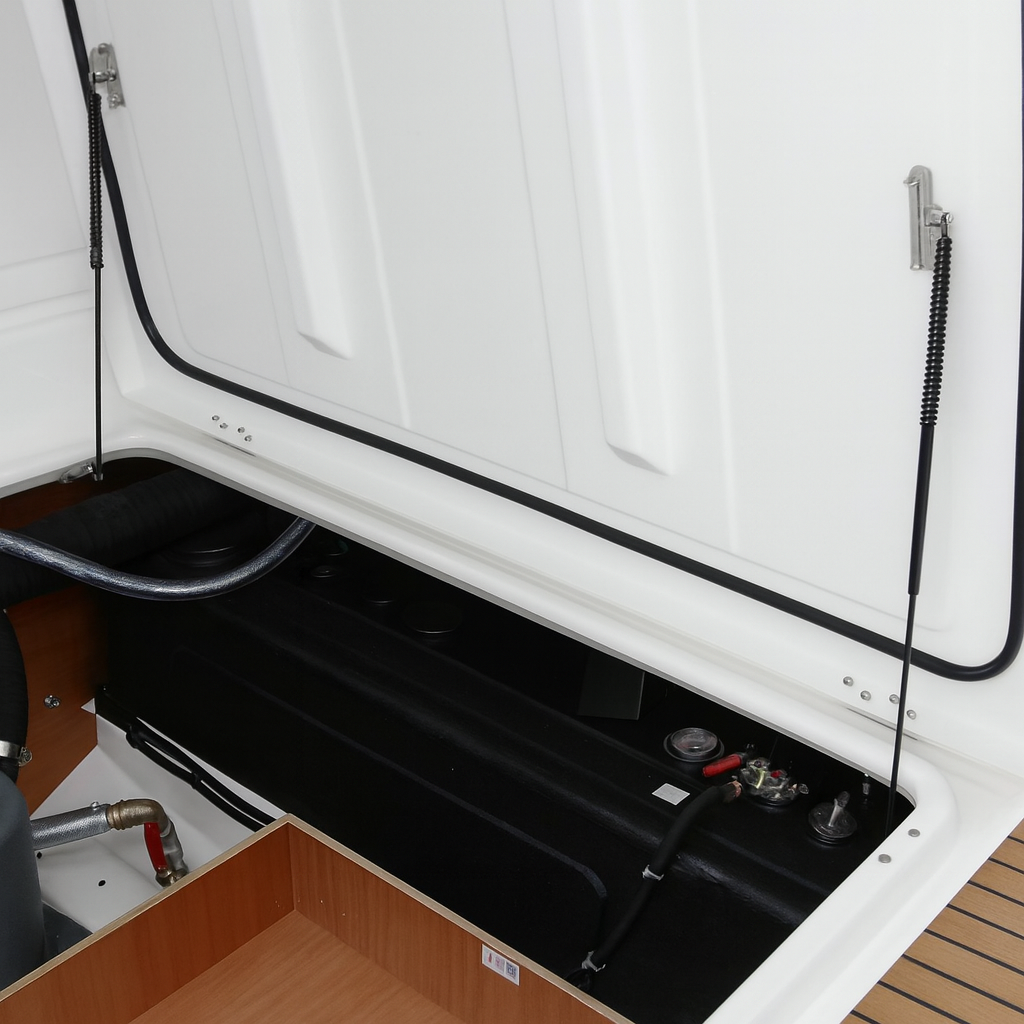

Gasdruckfedern spielen im Marinebereich eine wichtige Rolle und werden für verschiedene Anwendungen an Bord von Schiffen eingesetzt.
## Funktion
- Gasdruckfedern im Marinebereich dienen dazu, Bewegungen von Klappen, Luken, Türen oder anderen beweglichen Teilen an Bord von Schiffen zu unterstützen. Sie ermöglichen eine kontrollierte und sichere Bewegung, indem sie den benötigten Druck und die nötige Kraft bereitstellen.
## Korrosionsbeständigkeit
- Aufgrund der maritimen Umgebung, die salzhaltige Luft und Feuchtigkeit beinhaltet, müssen Gasdruckfedern im Marinebereich in der Regel korrosionsbeständig sein. Dies bedeutet, dass sie aus Materialien hergestellt sind, die gegen Rost und andere schädliche Einflüsse der Seeluft resistent sind.
## Wasserbeständigkeit
- Marine Gasdruckfedern müssen oft wasserbeständig sein, um den Einflüssen von Spritzwasser oder sogar Tauchgängen standzuhalten. Spezielle Dichtungen und Beschichtungen können verwendet werden, um die Wasserbeständigkeit zu verbessern.
## Belastbarkeit
- Je nach Anwendung müssen Marine Gasdruckfedern in der Lage sein, unterschiedliche Gewichtsbelastungen zu bewältigen. Sie werden so ausgelegt, dass sie den spezifischen Anforderungen verschiedener Klappen oder Luken gerecht werden.
## Temperaturbeständigkeit
- Marine Umgebungen können extreme Temperaturen mit sich bringen, sei es in arktischen Gewässern oder in tropischen Regionen. Die Gasdruckfedern müssen in der Lage sein, bei verschiedenen Temperaturen effektiv zu funktionieren.
## Wartungsfreiheit
- Um den Wartungsaufwand an Bord zu minimieren, werden viele Marine Gasdruckfedern wartungsfrei konzipiert. Dies bedeutet, dass sie über eine lange Lebensdauer verfügen und während ihres Einsatzes wenig oder gar keine Wartung erfordern.
## Montagemöglichkeiten
- Gasdruckfedern im Marinebereich werden oft so konzipiert, dass sie einfach und sicher in verschiedenen Positionen montiert werden können. Dies ermöglicht eine flexible Anpassung an die verschiedenen Anforderungen an Bord.
## Zertifizierungen
- In vielen Fällen müssen Marine Gasdruckfedern bestimmten Zertifizierungen und Normen entsprechen, um den Sicherheitsstandards und Vorschriften für Schiffe zu genügen.
Die genauen Spezifikationen können je nach Anwendung und Hersteller variieren, aber diese allgemeinen Merkmale geben einen Überblick über die Anforderungen und Eigenschaften von Gasdruckfedern im Marinebereich.
Vetus PMS Bullaugen
CE-Klassifikation: A I
Bullauge aus gegossenem Edelstahl AISI 316, werden serienmäßig mit einem Mückengitter geliefert.
Das Bullauge hat ein 8mm (AI) oder 10 mm (AIII) starkes Acrylatfenster.
Dieses Bullauge ist für Boote mit einer Wandstärke zwischen 3 und 18 mm geeignet.
Die Befestigungsschrauben müssen gesondert bestellt werden.
Maße
Außen (A x B): 346 x 199mm
Innen (C x D): 322 x 177mm
Fliegengitter muss separat bestellt werden.
Aus Polycarbonat. Sicherheits-Schnappklinken, vom Innenraum aus verschließbar und Scheiben aus getöntem Polycarbonat. Mit innen abschließendem Gegenflansch.
Der Rahmen ist aus poliertem anodisiertem Aluminium, die Lamellen sind Aluminium Natur.
A in mm
B = Ausschnitt in mm
C in mm
D = Ausschnitt in mm
Radius Ausschnitt Luftdurchlass in dm²
ASVERC20
300
280
117
97
0,83
ASVERC30
360
340
130
110
1,25
ASVERC40
450
430
130
110
1,62
ASVERC50
490
470
146
126
2,05
ASVERC60
570
550
146
126
2,45
ASVERC70
590
570
159
139
2,85
ASVERC80
660
640
159
139
3,25
Opal Bullauge
Die Opal Bullaugen haben einen Rahmen aus einem Stück Aluminium, wodurch eine hervorragende Steifigkeit erreicht wird.
Montage
Die Bullaugen müssen auf einer ebenen Fläche mit einer zulässigen Toleranz von ca. 1 mm montiert werden.
Die Bullaugen sind standardmäßig mit 10 mm starkem Acrylglas ausgestattet.
Öffnen
Durch den einzigen ergonomischen Griff kann das Bullauge mit nur einer Hand geöffnet werden. Dieser Griff verteilt auch den Druck auf das gesamte Dichtungsprofil und sorgt so für eine hervorragende Wasserbeständigkeit.
Wasserdichtigkeit
Die Opal Bullaugen haben ein doppeltes Verschlusssystem. Beim Schließen hält die erste Lippe das Wasser zurück, während die zweite Lippe für absolute Wasserdichtigkeit sorgt. Das 46-Grad Profil des Rahmens sorgt für eine ausgezeichnete Entwässerung und die Bullaugen sind daher auch für den Einbau in schräge Dächer geeignet.
Maße
Außenmaß: 203 x 461 mm
Einbaumaß: 156 x 414 mm
Dieser Innenrahmen für Gebo Luken. Er kann unter der Luke angebracht werden, sodass keine Schrauben oder ähnliches zu sehen sind.
Bitte beachten Sie, dass bei der Flushline Serie nicht ein Moskitonetz und ein Innenrahmen parallel angebracht werden können.

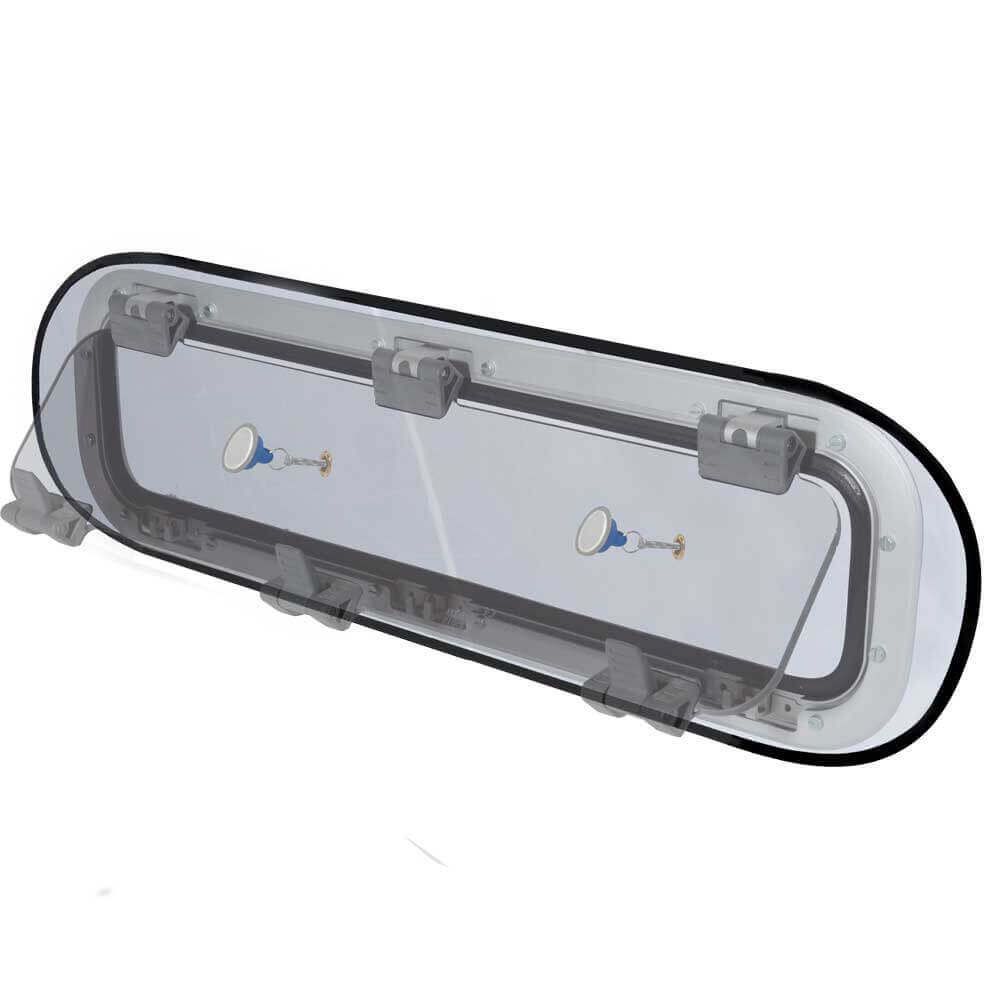

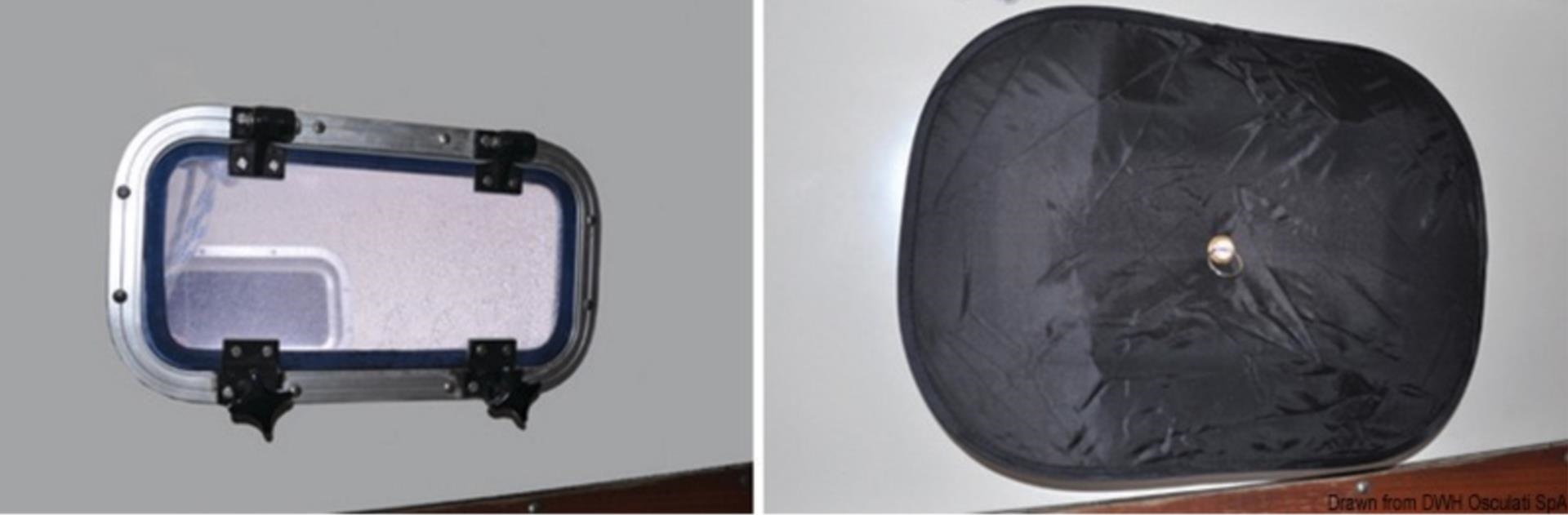

Verdunklung & Fliegengitter (300 x 700 mm) für Bullauge 200 x 650 mm
Die Kombination aus einem Moskitonetz und einem zweilagigen Verdunkelungsmaterial sorgt für einen ruhigen Schlaf in einem dunklen, gut belüfteten und mückenfreien Innenraum.
Die Installation dauert nur wenige Sekunden und ist kinderleicht. Sie erfolgt mit einen Saugnapfhalter auf der Innenseite des Lukenglases.
Die angebotenen Verdunkelungen passen auf nahezu alle handelsüblichen Luken im Handel (siehe Auswahl) und werden mit allen erforderlichen Montagematerialien und einer Aufbewahrungstasche geliefert.
Lukenverdunkelung & Moskitonetz
Schnelle Montage durch Saugnäpfe
mit Tasche, in der sie bei Nichtverwendung verstaut werden können
Technische Daten
Außenmaß: 300 x 700 mm
geeignet für Luken: 200 x 650 mm
Vetus Altus Fluchtluken
Durch die A II Zertifizierung können die Luken auf weltweiter Fahrt eingesetzt werden und dürfen überall an Deck montiert werden.
Diese Luken sind mit völlig neu entwickelten Aufstellern versehen. Sie sehen nicht nur besonders schön aus, im Vergleich zu herkömmlichen Aufstellern sind sie auch viel leichter zu bedienen.
Die Knebel sind mit einer patentierten Verschlussfunktion versehen und die Luken haben eine Belüftungsposition. Wenn diese Verschlussfunktion nicht gebraucht wird, können die Luken von außen geöffnet werden.
Die ALTUS Luken haben ebenfalls die bekannte hervorragende VETUS Oberflächenbehandlung:
Das Aluminium wurde mit den neusten Methoden behandelt und besitzt eine Seidenmattlackierung, die sich leicht reinigen lässt.
besonders niedriges Profil (21mm)
CE-Kategorie: A II
Maße
Außen (A x B): 701 x 701mm
Innen (C x D): 627 x 627mm
Fliegengitter muss separat bestellt werden.
Lüftungsgitter
Anschlußmöglichkeit für ein Kunststoff-Drehenk als Verbindung zu einem Lüfter.
hochglanzpolierer rostfreier Edelstahl
Maße
A: 92mm
B: 129mm
Bohrung Ø: 100mm
Elegant fügen sich Lukendeckel und Unterteil ineinander beim Schließen. Hierbei deckt der Lukendeckel
auch die Schrauben ab, die durch das Unterteil die Luke am Deck festhält.
Tiefe Ablaufrinnen sorgen dafür, dass bei fachgerechter Montage eine 100% ige Dichtigkeit über viele Jahre erhalten bleibt.
Hochwertige Medium Profile Luke für Offshore-Yachten
Die Medium Profile Luke wurde speziell als ideale Vorschiffsluke für größere Offshore-Yachten entwickelt. Mit einer verstärkten Rahmenkonstruktion und einer dickwandigen Acrylscheibe bietet sie eine herausragende langlebige Zuverlässigkeit. Das einzigartige Lewmar Dichtungssystem ermöglicht eine mühelose Erneuerung der Acrylscheibe, ohne das elegante und moderne Design der Low Profile Luke zu beeinträchtigen.
Eigenschaften im Überblick:
Friction Hinges (Reibungsscharniere): Halten den Deckel stufenlos bis zu 95° in jeder Position offen, für maximale Flexibilität und Komfort.
Eloxierter Aluminiumrahmen: Der Rahmen aus eloxiertem Aluminium bietet effektiven Korrosionsschutz, um auch den anspruchsvollsten Offshore-Bedingungen standzuhalten.
Abgerundetes Oberrahmenprofil: Das abgerundete Oberrahmenprofil sorgt nicht nur für zusätzliche Festigkeit, sondern verleiht der Luke auch ein modernes Styling.
Mit der Medium Profile Luke investieren Sie nicht nur in hochwertige Materialien und erstklassige Verarbeitung, sondern auch in das zeitlose Design, das Ihre Yacht elegant und modern erscheinen lässt. Verlassen Sie sich auf diese Luke, um höchste Standards in Sachen Zuverlässigkeit und Funktionalität auf See zu erfüllen.

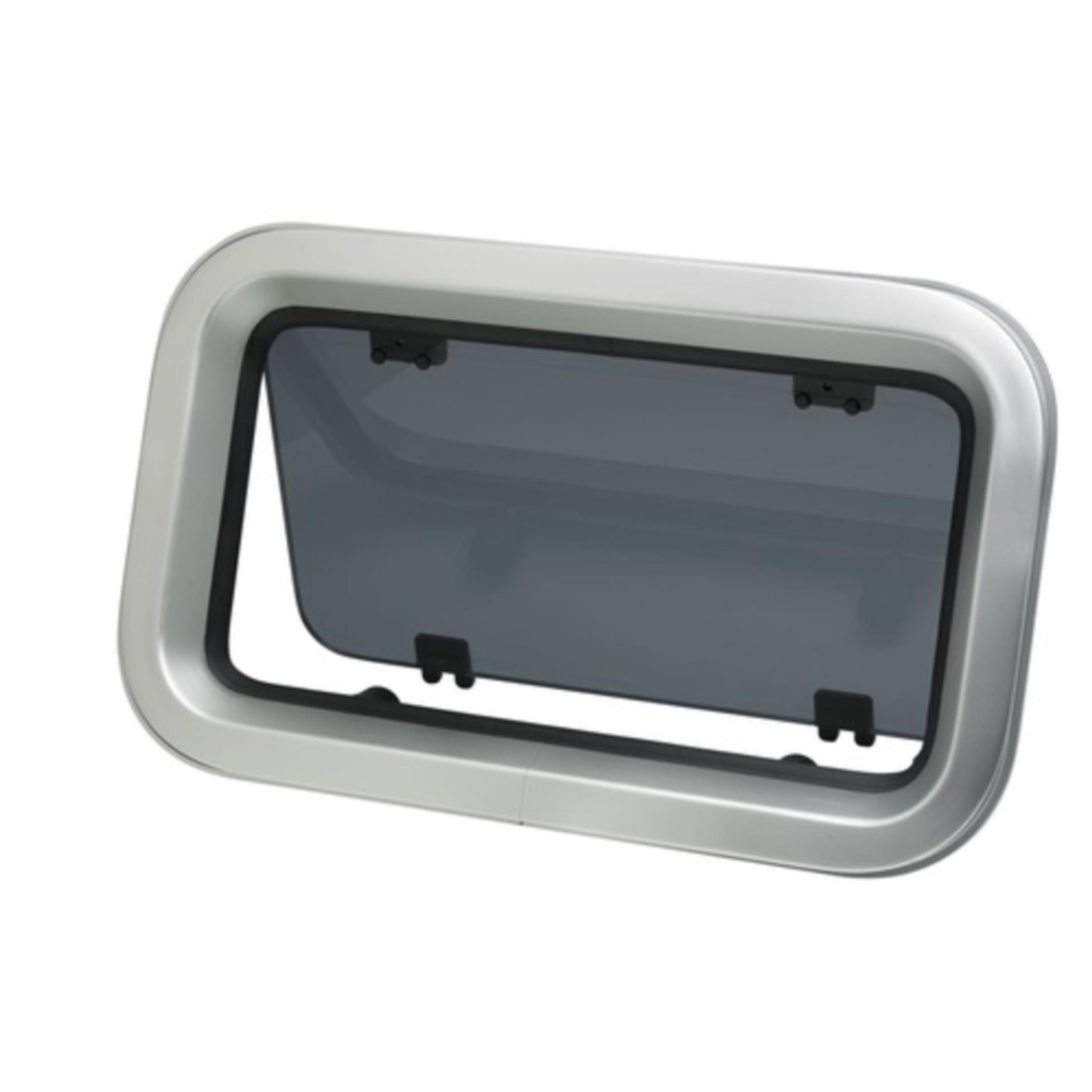

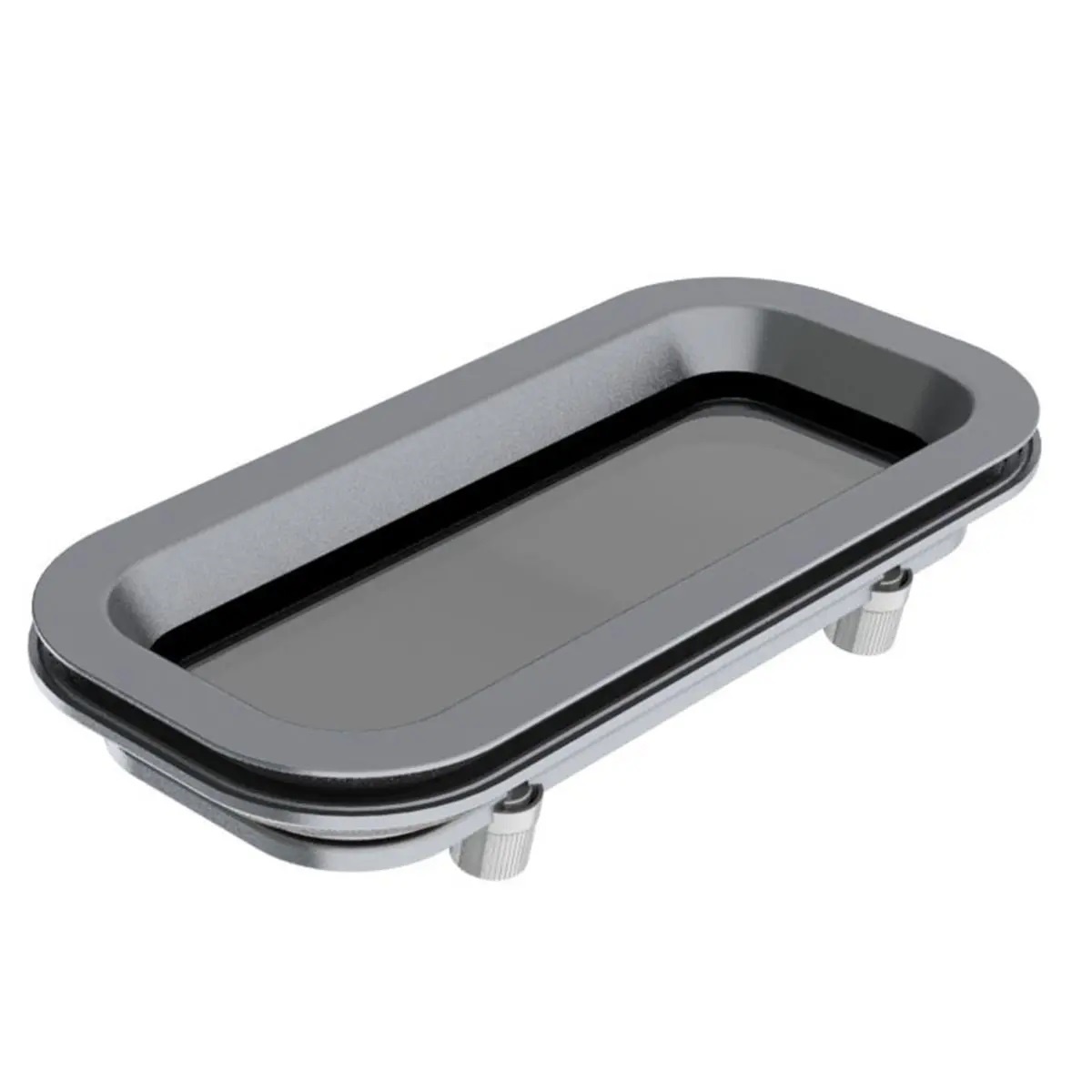

PZ Bullaugen mit matt eloxiertem Aluminiumrahmen, 10mm Acrylatscheibe in der Farbe Smoke, inklusive Mückengitter.
Außenmaß in mm
Ausschnittmaß in mm
Radius mm
PZ611
301 x 164
277 x 140
54
PZ621
368 x 179
344 x 155
61
PZ631
622 x 197
598 x 173
61
PZ641
397 x 197
373 x 173
61
PZ651
399 x 190
375 x 166
54
PZ661
399 x 234
375 x 210
54

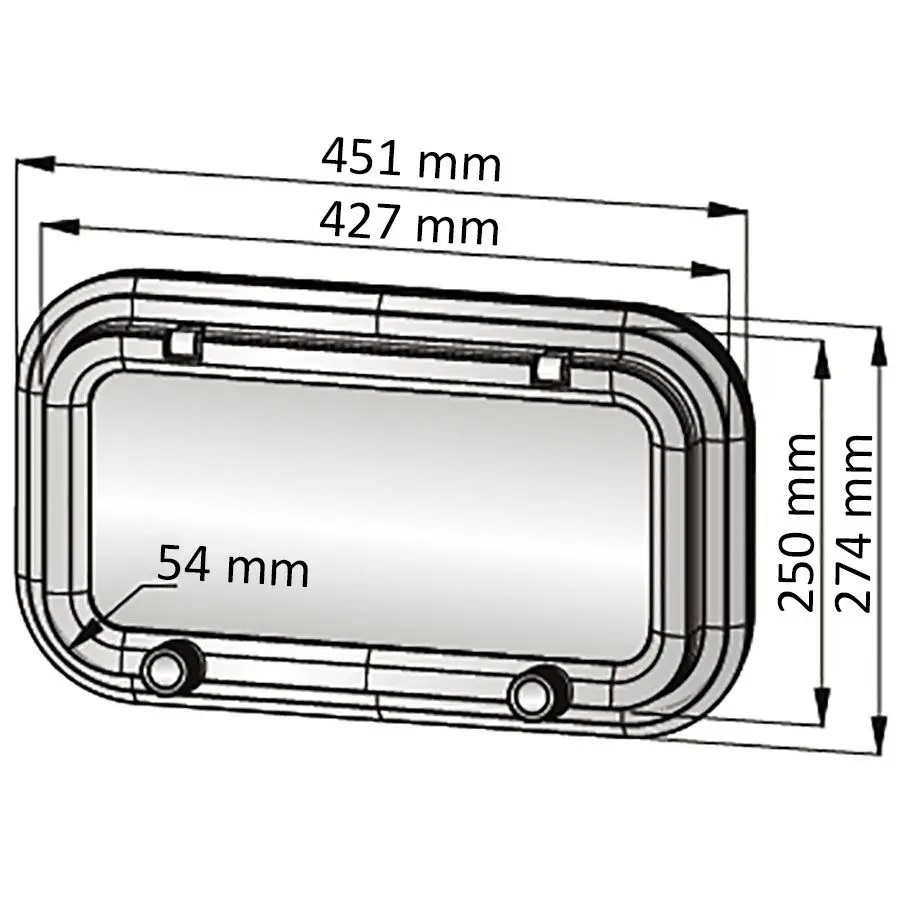

PZ671
451 x 274
427 x 250
54
Marinco Day & Night Solar Vent 4"
Das neue Design wird in die mitgelieferte Deckplatte eingefädelt und kann von außen ohne Werkzeug abgenommen werden. Ein/Aus-Schalter für das Gebläse, LED-Leuchten und Ansaug-/Ablass-Schalter sind von der Kabine aus zugänglich und erleichtern die Bedienung.
Zirkuliert frische Luft in der Bootskabine und verhindert Schimmel, Mehltau und muffige Luft
Bewegt 1.000 Kubikfuß Luft/Stunde oder 24.000 Kubikfuß Luft/Tag (4" Modell)
Wiederaufladbare Batterie ermöglicht einen 24-stündigen Dauerbetrieb
Flüsterleiser Ventilatorbetrieb
Keine Verkabelung erforderlich
Eingebauter Ein/Aus-Schalter für das Gebläse, LED-Leuchten und Schalter für die Ansaugung/Abluft
NiMh-Akku mit hoher Kapazität, der mit einer vollen Ladung bis zu 24 Stunden lang ohne Sonnenlicht betrieben werden kann
Wird in die mitgelieferte Deckplatte geschraubt und kann ohne Werkzeug von außen entfernt werden
Vollständige Absperrung der Luft und des grünen Wassers von unten
Ersetzt die NICRO 3" und 4" Snap-in Deckplatten (passt in die vorhandenen Löcher, sobald die Snap-in Deckplatten entfernt wurden) und die Day/Night Plus Modelle
Technische Daten
Maße: 26,9 x 28,9 x 15 cm (Länge x Breite x Höhe)
Leistung: 28 m³/h
Lieferumfang
weißer Kunststoff-Innenring
Insektenschutzgitter
Montagematerial
eine leicht verständliche Installationsanleitung
