Ablagenetz
Rahmen aus weißem ABS
mit elastischem Nylonnetz
Rückteil selbstklebend
kann mit 4 Schrauben befestigt werden
Maße
Länge: 360 mm
Höhe: 160 mm
Tiefe: 17 mm

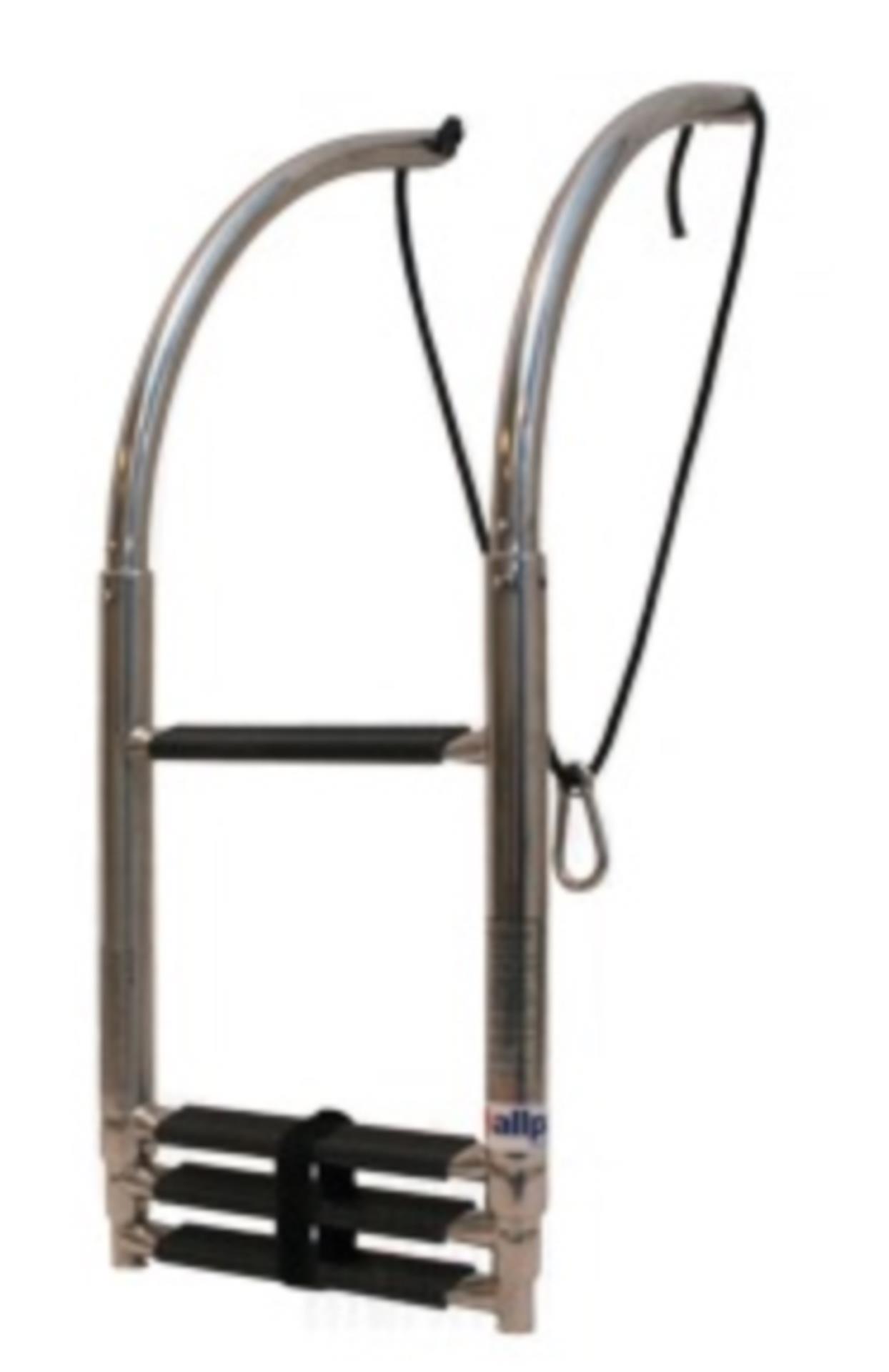

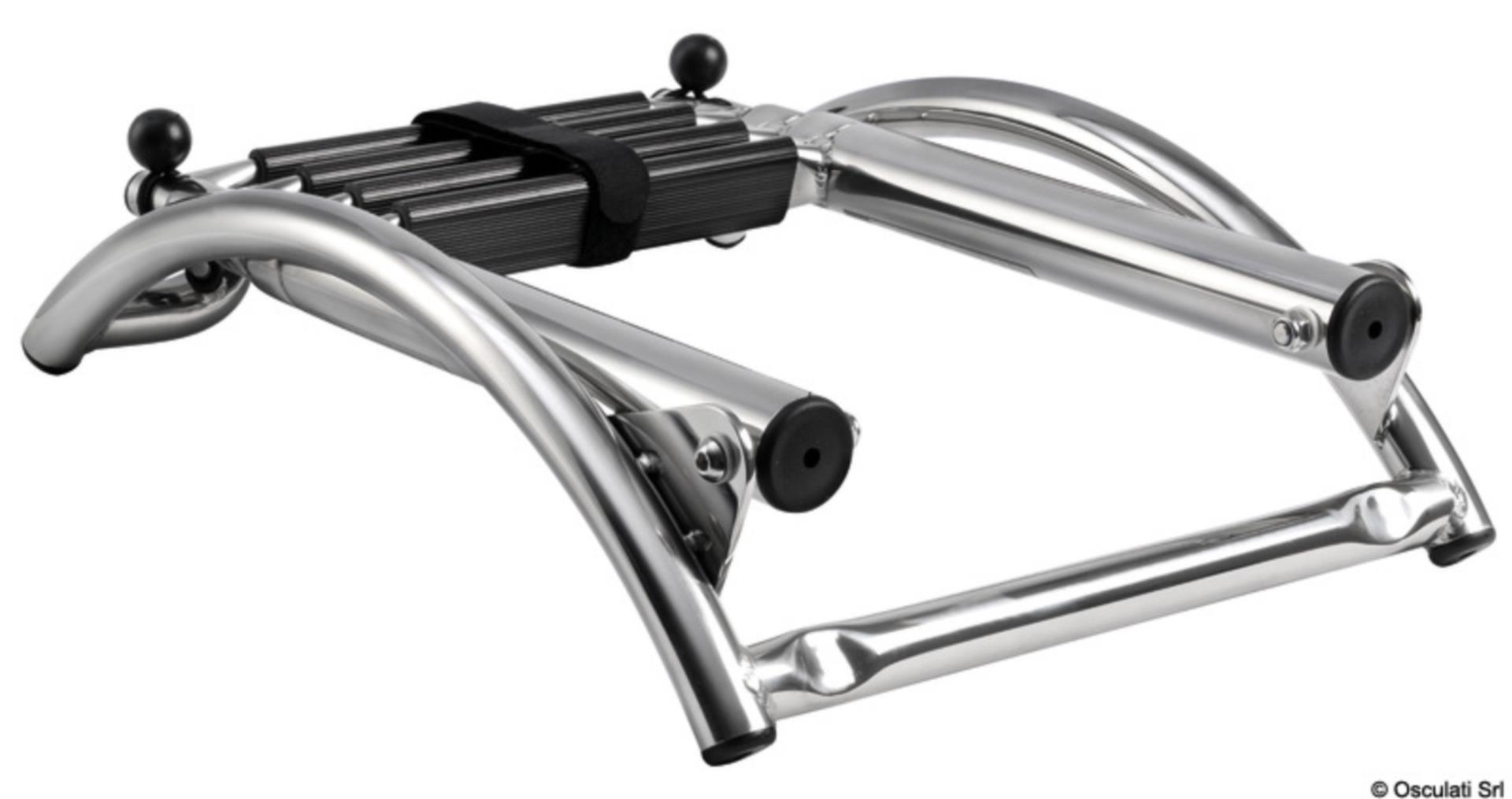

Badeleiter aus Anticorodalrohr
aus hochglanzpoliertem und eloxiertem Anticorodal-Rohr
Versehen mit Abstandhaltern mit patentiertem Gelenkkopf
Drehbare Bügel, die zum Fressschutz in Kunststoffbuchsen montiert sind
Rutschfeste Nylon-Stufen
Sehr leicht und schwimmfähig
Kunststoffbezug auf den Bügeln
Profilleiste aus Aluminium mit flexibler PVC-Einlage. Profilleiste 38 mm, Höhe 9 mm + 5 mm. Das Aluminium-Profil wird in 2 x 6 m oder 4 x 6 m Länge geliefert. PVC-Einlage ist in den Längen 12 und 24 Meter lieferbar - keine Zwischenlängen möglich! (Profilleisten werden als Schwergut geliefert)
Osculati T-Top Aluminium
Das Osculati T-Top ist schnell und einfach montiert und durch die verstellbaren Haltebeschläge universell einsetzbar.
Rohre aus eloxiertem Aluminium
Überdachung aus blauem, wasserdichtem und UV-beständigem ATLAS-Polyester
alle Teile sind rostbeständig
Überdachung kann für Wartungsarbeiten abgenommen werden
Technische Daten
Rohr-Ø: 32mm
Maße
Länge A: 1.700mm
Max. Breite Steuerpult A1: 850 mm
Breite B: 1.200mm
Höhe C: 2.050mm
Zugelassene Höchstgeschwindigkeit mit montiertem T-Top: 25 Knoten
Quick Ankerwinde Prince DP1
Vertikale Ankerwinde
Basis aus Edelstahl 1.4401
Manuelles System für freien Kettenfall
Tauwerk - Spannvorrichtung
Inspektionsklappe
Wasserdicher Motor
Getriebegehäuse aus anodisiertem Aluminium
Technische Daten
für Bootslänge: 5 - 7,5 m
Motor: 300 W
max. Zugkraft: 370 kg
Arbeitslast: 40 kg
Leistungsaufnahme: 60 A
max Rückholgeschwindigkeit: 26,3 m/min
Kettennuss:
DIN766: 6 mm
ISO: 6 mm
Maße
A1: 76 mm
A2: 135 mm
B: 122 mm
C: 181 mm
D1: 69 mm
D2: 61 mm
D3: 85 mm
E: 272 mm
Quick Ankerwinde Prince DP2
Vertikale Ankerwinde.
Basis aus Edelstahl 1.4401.
Manuelles System für freien Kettenfall.
Tauwerk - Spannvorrichtung.
Inspektionsklappe.
Wasserdicher Motor.
Getriebegehäuse aus anodisiertem Aluminium.
Kettennuss aus Bronze verchromt.
Art.-No. (ohne Verholspill)
QI DP20512-06
QI DP20712-06
QI DP20712-08
QI DP21012-08
Art.-No. (mit Verholspill)
QI DP20712C08
QIDP2112C-08
für Bootslänge *)
5 - 9 m
7 - 12 m
7 - 12 m
8 - 13 m
Motor
500 W
700 W
700 W
1000 W
Spannung
12 V
12 V
12 V
12 V
Max. Zugkraft
660 kg
680 kg
680 kg
930 kg
Arbeitslast(max.)
65 kg(200 kg)
100 kg(300 kg)
100 kg(300 kg)
140 kg(420 kg)
Leistungsaufnahme
80 A
95 A
95 A
130 A
Max. Rückholgeschwindigkeit
28,9 m / min.
22,6 m / min.
22,6 m / min.
31,2 m / min.22,6 m / min.
Kettennuss
6 mm DIN7666 mm ISO
6 mm DIN7666 mm ISO
8 mm DIN7668 mm ISO
8 mm DIN7668 mm ISO
Die Empfehlung kann je nach Bootstyp und Ankergeschirr variieren.
A1
A2
B
C
D1
D2
D3
E
500 W
82 mm
139 mm
122 mm
196 mm
78 mm
68 mm
85 mm
272 mm
700 W
82 mm
139 mm
156 mm
196 mm
78 mm
68 mm
142 mm
326 mm
1000 W
82 mm
139 mm
156 mm
196 mm
78 mm
68 mm
142 mm
344 mm
Quick Ankerwinde Prince DP3
Vertikale Ankerwinde.
Basis aus Edelstahl 1.4401.
Manuelles System für freien Kettenfall.
Tauwerk - Spannvorrichtung.
Inspektionsklappe.
Wasserdicher Motor.
Getriebegehäuse aus anodisiertem Aluminium.
Kettennuss aus Bronze verchromt.
Art.-No. (ohne Verholspill)
QI DP30712-08
QI DP3712-10
QI DP31012-08
QI DP31512-10
Art.-No. (mit Verholspill)
QI DP30712C08
-
-
-
für Bootslänge *)
7 - 12 m
7 - 12 m
10 - 14 m
12 - 15 m
Motor
700 W
700 W
1000 W
1500 W
Spannung
12 V
12 V
12 V
12 V
Max. Zugkraft
850 kg
850 kg
1000 kg
1100 kg
Arbeitslast(max.)
80 kg(250 kg)
80 kg(250 kg)
120 kg(370 kg)
160 kg(470 kg)
Leistungsaufnahme
90 A
90 A
140 A
155 A
Max. Rückholgeschwindigkeit
27,4 m / min.
27,4 m / min.
39,6 m / min.
29,2 m / min.
Kettennuss
8 mm DIN7668 mm ISO
10 mm DIN76610 mm ISO
8 mm DIN7668 mm ISO
10 mm DIN76610 mm ISO
Die Empfehlung kann je nach Bootstyp und Ankergeschirr variieren.
A1
A2
B
C
D1
D2
D3
E
700 W
99 mm
164 mm
156 mm
247 mm
92 mm
82 mm
142 mm
326 mm
1000 W
99 mm
164 mm
156 mm
247 mm
92 mm
82 mm
142 mm
344 mm
1500 W
99 mm
164 mm
171 mm
247 mm
92 mm
82 mm
162 mm
385 mm
Lofrans X2 Ankerwinde
Die vertikalen Ankerwinden "X" sind für Segel- und Motorboote von 6 m bis 27 m Länge geeignet.
Bronze verchromte Basis und Trommel
Mit oder ohne Spillkopf
Wahlweise nur Kettennussantrieb oder mit Verholspill (Trommel)
Kettennuss für Tau- und Kette
Freilauf
Intelligentes Kettenablaufsystem
Vorgerüstet mit Kettenzählersensor
Leistungsstarker IP67 wassergeschützter Motor
Eloxierte Getriebeeinheit aus seewasserbeständigem Aluminium
Technische Daten
max. Motorleistung: 1.500 W
max. Zugkraft: 1.200 kg
max. Kettengeschw.: 40 m/min
Arbeitslast: 165 kg
Gewicht: 25,0 kg
Sicherung: 150 A
für Kette nach DIN 766: 10 mm
Maße
A: 153 mm
B: 25 - 40 mm
C: 155 mm
D: Ø 76 mm
E: 95 mm
F: 232 mm
G: 73 mm
H: 260 mm
I: 162 mm
J: 134 mm
L: 165 mm
Lieferumfang
Relaisbox
Kurbel
Kettennuss
CD mit Anleitung
