Wellenaußenlager Gummi, 40 x 54 x 140 mm

Wellenaußenlager Gummi – Geräuscharmes und langlebiges Propellerwellenlager für Boote und Yachten

Hochwertiges Gummilager für eine zuverlässige Wellenführung, reduzierte Vibrationen und ruhigen Motorbetrieb

Das Wellenaußenlager aus Gummi ist eine wichtige Komponente für die zuverlässige Lagerung und Führung von Propellerwellen auf Motorbooten, Segelyachten und Schiffen. Als wasserführendes Gummi-Propellerwellenlager unterstützt es die gleichmäßige Rotation der Schiffswelle, reduziert Reibung und trägt dazu bei, Vibrationen und störende Laufgeräusche im Antriebssystem zu verringern.

Gerade bei Booten mit klassischer Wellenanlage ist eine präzise Lagerung der Propellerwelle entscheidend für einen ruhigen und zuverlässigen Antrieb. Während des Betriebs wirken erhebliche Kräfte auf die Welle, die durch das Gewicht des Propellers, die Rotation und hydrodynamische Belastungen entstehen. Das Wellenaußenlager aus hochwertiger Gummimischung nimmt radiale Belastungen auf und unterstützt die stabile Führung der rotierenden Welle.

Die elastischen Eigenschaften des Gummis können Schwingungen dämpfen und dadurch die Übertragung von Vibrationen auf die umliegende Schiffskonstruktion reduzieren. Gleichzeitig ermöglicht die wasserbenetzte Lagerfläche einen reibungsarmen Betrieb, sofern eine ausreichende Wasserversorgung gewährleistet ist.

Dank seiner robusten, verschleißbeständigen Konstruktion eignet sich das Gummi-Wellenlager für den regelmäßigen Einsatz in Süßwasser und Salzwasser, sofern die jeweilige Ausführung für diese Betriebsbedingungen vorgesehen ist.

Ob Segelboot mit Innenborddiesel, klassische Motoryacht mit Wellenantrieb oder Arbeitsboot – das passende Wellenaußenlager aus Gummi trägt wesentlich zur Funktionsfähigkeit, Laufruhe und Lebensdauer der gesamten Wellenanlage bei.

Zuverlässige Lagerung und Führung der Propellerwelle

Die Propellerwelle überträgt die Antriebsleistung des Motors auf den Schiffspropeller. Während des Betriebs rotiert sie mit hoher Geschwindigkeit und ist unterschiedlichen mechanischen Belastungen ausgesetzt.

Damit diese Drehbewegung zuverlässig und möglichst vibrationsarm erfolgt, benötigt die Welle eine präzise Führung.

Das Wellenaußenlager aus Gummi übernimmt dabei eine wichtige Funktion. Es stützt die Propellerwelle radial ab und begrenzt unerwünschte seitliche Bewegungen.

Die elastische Gummilagerung kann gleichzeitig dazu beitragen, kleinere Schwingungen zu dämpfen und die Übertragung von Körperschall auf den Schiffsrumpf zu reduzieren.

Vorteile einer korrekt gelagerten Propellerwelle

• Stabile Wellenführung: Unterstützt die gleichmäßige Rotation der Propellerwelle.
• Reduzierte Vibrationen: Die elastische Lagerfläche kann Schwingungen dämpfen.
• Geringere Laufgeräusche: Eine passende Lagerung trägt zu einem ruhigeren Antrieb bei.
• Kontrollierte radiale Belastung: Das Lager nimmt seitlich wirkende Kräfte auf.
• Reduzierter Verschleiß: Eine korrekte Lagerung kann übermäßigen Verschleiß an Welle und Lager begrenzen.
• Zuverlässiger Antrieb: Unterstützt die Funktionsfähigkeit der gesamten Wellenanlage.

Wichtig: Ein Wellenaußenlager kann vorhandene Ausrichtungsfehler, eine verbogene Propellerwelle oder einen beschädigten Propeller nicht ausgleichen. Bei ungewöhnlich starken Vibrationen sollte die gesamte Wellenanlage überprüft werden.

Hochwertige Gummimischung für einen ruhigen und verschleißarmen Betrieb

Das Herzstück des Wellenaußenlagers bildet die speziell für den Lagereinsatz vorgesehene Gummimischung.

Sie verbindet elastische Eigenschaften mit einer widerstandsfähigen Gleitfläche, die für den Kontakt mit der rotierenden Propellerwelle ausgelegt ist.

Im Gegensatz zu starren Lagerwerkstoffen kann Gummi bestimmte Schwingungen aufnehmen und dadurch die Geräuschentwicklung reduzieren.

Die Gummilagerfläche ist gleichzeitig so ausgelegt, dass sie bei ausreichender Wasserschmierung einen zuverlässigen Betrieb ermöglicht.

Vorteile der Gummilagerung

• Elastische Lagerfläche: Unterstützt die Dämpfung kleiner Schwingungen.
• Geräuschreduzierung: Kann die Übertragung von Laufgeräuschen verringern.
• Wasserverträgliche Konstruktion: Für wasserbenetzte maritime Lageranwendungen.
• Verschleißbeständigkeit: Für die Beanspruchung durch rotierende Propellerwellen ausgelegt.
• Robuste Bauweise: Geeignet für regelmäßige Belastungen im Bootsbetrieb.

Besonders bei Fahrten mit gleichmäßiger Motordrehzahl kann eine korrekt dimensionierte und intakte Gummilagerung zu einem angenehmeren Geräuschniveau an Bord beitragen.

Wassergeschmiertes Gleitlager – Reibungsarme Wellenführung

Viele Gummi-Wellenaußenlager arbeiten nach dem Prinzip der wassergeschmierten Gleitlagerung.

Dabei dient das umgebende Wasser als Schmier- und Kühlmedium zwischen der rotierenden Propellerwelle und der Lagerfläche.

Während des Betriebs gelangt Wasser in den Lagerbereich und unterstützt die Bildung eines schmierenden Wasserfilms.

Dieser reduziert bei geeigneten Betriebsbedingungen die direkte Reibung zwischen Welle und Gummi.

Vorteile der Wasserschmierung

• Reibungsreduzierung: Wasser unterstützt die Schmierung der Lagerfläche.
• Wärmeabfuhr: Das durchströmende Wasser trägt zur Kühlung bei.
• Keine zusätzliche Fettschmierung erforderlich: Bei entsprechend konstruierten wasserführenden Lagern.
• Einfaches Funktionsprinzip: Nutzung des vorhandenen Wassers als Schmiermedium.
• Für maritime Anwendungen geeignet: Bewährtes Prinzip bei Propellerwellenlagern.

Wichtig: Das Lager darf nicht über längere Zeit trocken betrieben werden. Ohne ausreichende Wasserversorgung können Reibung, Temperatur und Verschleiß stark ansteigen.

Ein wassergeschmiertes Gummi-Wellenlager ist außerdem keine Wellendichtung. Die Abdichtung der Wellenanlage gegen eindringendes Wasser erfolgt durch eine separate, dafür vorgesehene Wellenabdichtung.

Reduzierte Vibrationen und angenehmere Laufruhe

Ein unruhiger Wellenlauf kann sich durch Vibrationen, Brummgeräusche oder ungewöhnliche Schwingungen im Boot bemerkbar machen.

Ursachen können beispielsweise verschlissene Wellenlager, eine fehlerhafte Wellenausrichtung oder Beschädigungen am Propeller sein.

Ein korrekt dimensioniertes Gummi-Wellenaußenlager unterstützt die präzise Führung der Propellerwelle und kann durch seine elastischen Eigenschaften zur Verringerung von Schwingungen beitragen.

Vorteile für den Fahrkomfort

• Ruhigerer Antrieb: Unterstützt einen gleichmäßigen Wellenlauf.
• Weniger Körperschall: Kann die Übertragung von Vibrationen auf den Rumpf reduzieren.
• Angenehmerer Fahrkomfort: Besonders bei längeren Motorfahrten.
• Stabile Wellenführung: Begrenzung unerwünschter radialer Bewegungen.
• Kontrollierter Lagerbetrieb: Bei korrekter Dimensionierung und ausreichender Wasserschmierung.

Gerade auf Segelyachten mit Innenbordmotor und Motoryachten mit klassischer Wellenanlage ist eine ruhige Propellerwellenlagerung ein wichtiger Bestandteil des Antriebskomforts.

Anwendung auf Motorbooten, Segelyachten und Schiffen

Das Wellenaußenlager aus Gummi eignet sich für unterschiedliche maritime Antriebssysteme mit klassischer Propellerwelle.

1. Segelboote und Segelyachten

Bei vielen Segelyachten wird die Motorleistung über eine Wellenanlage auf den Propeller übertragen.

Das Wellenaußenlager führt die Propellerwelle im hinteren Bereich der Wellenanlage und unterstützt einen ruhigen Betrieb.

Typische Anwendungen:

• Fahrtensegelyachten: Lagerung der Propellerwelle bei Innenbordmotoren.
• Klassische Segelboote: Wartung und Austausch vorhandener Wellenlager.
• Langfahrtyachten: Zuverlässige Wellenführung bei längeren Motorfahrten.
• Segelboote mit Wellenbock: Lagerung der Welle im entsprechenden Lagergehäuse.

2. Motorboote und Motoryachten

Auf Motorbooten mit Wellenantrieb werden die Propellerwellen während des Betriebs häufig dauerhaft belastet.

Ein geeignetes Gummi-Wellenaußenlager unterstützt die stabile Führung der Welle.

Typische Anwendungen:

• Verdrängermotoryachten: Ruhige Wellenführung bei längeren Fahrten.
• Halbgleiter: Unterstützung der Propellerwellenlagerung.
• Klassische Motorboote: Ersatz verschlissener Wellenlager.
• Motoryachten mit Doppelwellenanlage: Lagerung der jeweiligen Propellerwelle.

3. Arbeitsboote und Berufsschifffahrt

Auch bei geeigneten Arbeitsbooten und kleineren Berufsschiffen kommen wassergeschmierte Propellerwellenlager zum Einsatz.

Die robuste Gummilagerung eignet sich für Anwendungen, bei denen eine zuverlässige Wellenführung und regelmäßige Wartung wichtig sind.

Die richtige Größe des Wellenaußenlagers auswählen

Damit das Wellenaußenlager zuverlässig funktioniert, müssen seine Abmessungen zur vorhandenen Propellerwelle und zum Lagergehäuse passen.

Besonders wichtig sind der Innendurchmesser, der Außendurchmesser und die Lagerlänge.

Wichtige Auswahlkriterien

1. Innendurchmesser

Der Innendurchmesser muss auf den vorgesehenen Durchmesser der Propellerwelle abgestimmt sein.

2. Außendurchmesser

Der Außendurchmesser muss zum vorhandenen Lagergehäuse beziehungsweise Wellenbock passen.

3. Lagerlänge

Die Lagerlänge muss den konstruktiven Anforderungen der Wellenanlage entsprechen.

4. Bauform

Das Lager muss für die vorhandene Aufnahme und die vorgesehene Befestigung geeignet sein.

5. Betriebsbedingungen

Drehzahl, Wellenbelastung und Wasserversorgung müssen innerhalb der zulässigen Betriebsgrenzen liegen.

Welche Maße werden benötigt?

| Maß | Bedeutung | |---|---| | Innendurchmesser (d) | Passend zum Durchmesser der Propellerwelle | | Außendurchmesser (D) | Passend zur Lageraufnahme | | Länge (L) | Gesamtlänge des Wellenlagers | | Bauform | Passend zum vorhandenen Lagergehäuse |

Tipp: Messen Sie bei einem Lagerwechsel nicht ausschließlich das verschlissene Gummilager. Vergleichen Sie die Abmessungen mit den Vorgaben des Herstellers und prüfen Sie auch den Zustand der Propellerwelle.

Wann sollte ein Gummi-Wellenaußenlager ausgetauscht werden?

Wellenaußenlager unterliegen während des Betriebs einem natürlichen Verschleiß.

Die Lebensdauer hängt unter anderem von der Wellenausrichtung, der Betriebsdauer, der Wasserversorgung und möglichen Verunreinigungen ab.

Sand, Schwebstoffe und andere abrasive Partikel können den Verschleiß zusätzlich erhöhen.

Typische Anzeichen für ein verschlissenes Wellenlager

• Erhöhtes Wellenspiel: Die Propellerwelle lässt sich im Lager übermäßig seitlich bewegen.
• Ungewöhnliche Vibrationen: Spürbare Schwingungen während der Fahrt.
• Veränderte Laufgeräusche: Brummen oder andere auffällige Geräusche im Antriebsbereich.
• Beschädigte Gummilagerfläche: Sichtbare Risse, Ausbrüche oder starke Abnutzung.
• Ungleichmäßiger Verschleiß: Hinweise auf mögliche Ausrichtungsprobleme.
• Übermäßige Erwärmung: Kann auf unzureichende Wasserschmierung oder andere Störungen hinweisen.

Wichtig: Nicht jedes Vibrationsproblem wird durch ein verschlissenes Wellenlager verursacht. Auch Propellerunwucht, Wellenschlag oder eine fehlerhafte Motorausrichtung können ähnliche Symptome hervorrufen.

Montage und Austausch des Wellenaußenlagers

Der Austausch eines Gummi-Wellenaußenlagers sollte sorgfältig durchgeführt werden, da eine fehlerhafte Montage die Funktion der gesamten Wellenanlage beeinträchtigen kann.

Wichtige Montageschritte

1. Wellenanlage kontrollieren

Vor dem Ausbau den Zustand der Propellerwelle und der Lageraufnahme überprüfen.

2. Altes Lager entfernen

Das vorhandene Wellenlager mit geeigneten Werkzeugen ausbauen, ohne das Lagergehäuse oder die Welle zu beschädigen.

3. Lageraufnahme reinigen

Die Aufnahme gründlich reinigen und auf Beschädigungen, Korrosion oder Verformungen kontrollieren.

4. Neues Lager einsetzen

Das passende Wellenaußenlager entsprechend den Herstellervorgaben montieren.

5. Befestigung kontrollieren

Vorhandene Sicherungselemente und Befestigungen entsprechend der Konstruktion überprüfen.

6. Wellenlauf prüfen

Nach der Montage sicherstellen, dass die Propellerwelle korrekt geführt wird und keine unzulässigen Verspannungen vorliegen.

7. Wasserversorgung sicherstellen

Vor der Inbetriebnahme prüfen, ob das Lager ausreichend mit Wasser versorgt werden kann.

Hinweis: Das Lager darf beim Einbau nicht durch ungeeignete Werkzeuge, übermäßige Presskräfte oder falsche Schmiermittel beschädigt werden. Bei Unsicherheit empfiehlt sich die Montage durch einen Fachbetrieb für Bootsantriebe.

Wartung und Pflege für eine lange Lebensdauer

Ein Gummi-Wellenaußenlager benötigt bei korrekter Installation in der Regel keine zusätzliche Fettschmierung, sofern es als wassergeschmiertes Lager ausgeführt ist.

Trotzdem sollte die Lagerung regelmäßig überprüft werden.

Empfehlungen zur Wartung

• Wellenspiel kontrollieren: Auf übermäßige radiale Bewegungen achten.
• Gummilagerfläche prüfen: Sichtbare Beschädigungen und Verschleiß erkennen.
• Wasserversorgung sicherstellen: Kühl- und Schmierwasserwege freihalten.
• Propellerwelle kontrollieren: Auf Riefen, Beschädigungen und Korrosion achten.
• Wellenausrichtung prüfen: Besonders bei ungewöhnlichen Vibrationen.
• Lageraufnahme kontrollieren: Befestigung und mechanischen Zustand überprüfen.

Eine regelmäßige Kontrolle im Rahmen der jährlichen Bootswartung hilft, Verschleiß frühzeitig zu erkennen.

Hinweis: Die genaue Bauform, Lagerabmessungen, zulässigen Drehzahlen und Belastungswerte sind abhängig von der jeweiligen Produktausführung.

Wellenaußenlager Gummi – Zuverlässige Wellenführung für einen ruhigen Bootsantrieb

Das Wellenaußenlager aus Gummi ist eine wichtige Komponente für die zuverlässige Funktion klassischer Propellerwellenanlagen.

Die elastische Gummilagerung unterstützt einen gleichmäßigen Wellenlauf, kann Vibrationen reduzieren und ermöglicht bei ausreichender Wasserschmierung einen reibungsarmen Betrieb.

Besonders bei Motorbooten, Segelyachten und Schiffen mit Wellenantrieb trägt ein korrekt dimensioniertes und fachgerecht montiertes Lager zur zuverlässigen Funktion des gesamten Antriebssystems bei.

Ob als Ersatz für ein verschlissenes Propellerwellenlager oder bei der Wartung einer bestehenden Wellenanlage – das passende Gummi-Wellenaußenlager unterstützt einen ruhigen und zuverlässigen Bootsbetrieb.

Entdecken Sie das Wellenaußenlager Gummi jetzt im Gründl Onlineshop und finden Sie das passende Propellerwellenlager für Ihr Boot.

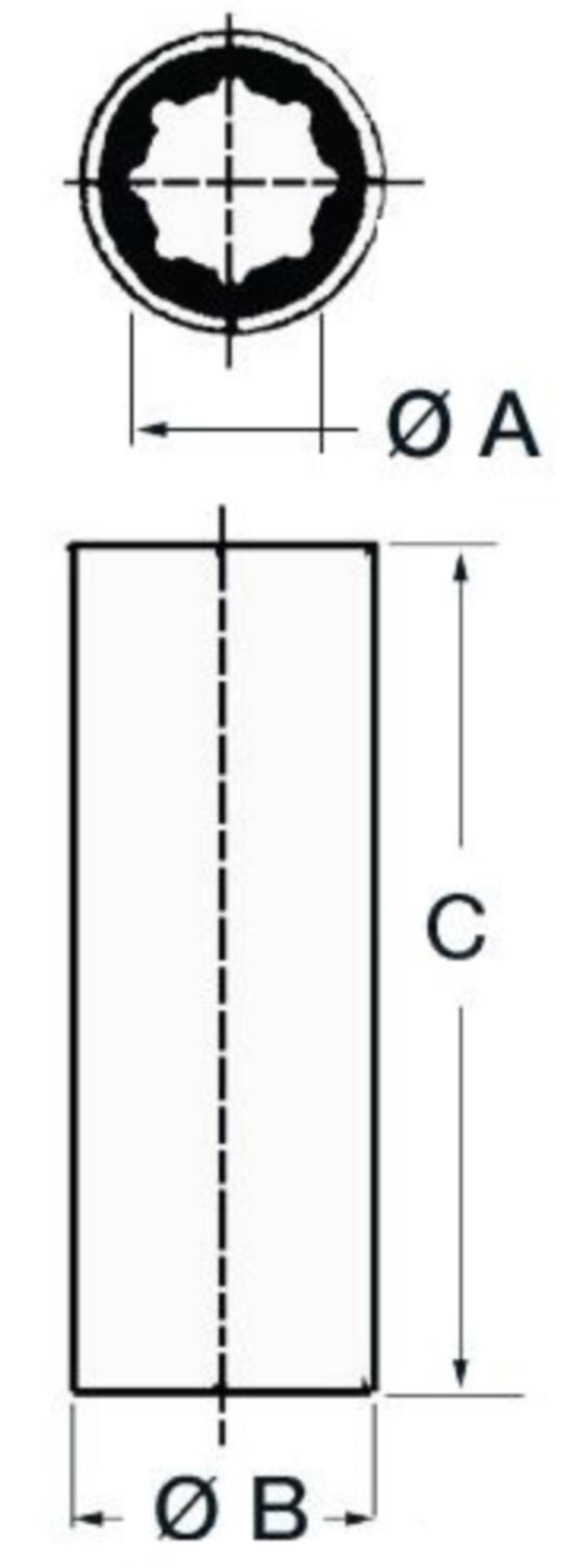

Abmessungen:

• A = 40 mmØ
• B = 54 mmØ
• C = 140 mm

FAQ – Wellenaußenlager Gummi für Propellerwellen

1. Welche Funktion hat ein Gummi-Wellenaußenlager bei einem Boot?

Ein Gummi-Wellenaußenlager führt und stützt die rotierende Propellerwelle eines Bootes. Es nimmt radiale Belastungen auf und unterstützt einen gleichmäßigen Wellenlauf. Durch die elastischen Eigenschaften des Gummis können Vibrationen und Laufgeräusche reduziert werden. Bei wassergeschmierten Ausführungen dient das umgebende Wasser als Schmier- und Kühlmedium. Solche Lager werden häufig auf Motorbooten, Segelyachten und Schiffen mit klassischer Wellenanlage verwendet.

2. Wann muss ein Gummi-Wellenaußenlager ausgetauscht werden?

Ein Wellenaußenlager aus Gummi sollte ausgetauscht werden, wenn das zulässige Wellenspiel überschritten ist oder deutliche Beschädigungen vorliegen. Typische Hinweise sind erhöhte Vibrationen, ungewöhnliche Laufgeräusche, sichtbarer Gummiverschleiß oder eine übermäßige seitliche Beweglichkeit der Propellerwelle. Die zulässigen Verschleißgrenzen richten sich nach den Herstellerangaben. Eine regelmäßige Kontrolle empfiehlt sich insbesondere beim Auskranen und während der jährlichen Wartung.

3. Muss ein Gummi-Wellenaußenlager geschmiert werden?

Viele Gummi-Wellenaußenlager arbeiten mit Wasserschmierung. Dabei gelangt Wasser zwischen die rotierende Propellerwelle und die Lagerfläche und unterstützt die Schmierung sowie die Kühlung. Bei diesen Lagern ist normalerweise keine zusätzliche Fettschmierung erforderlich. Entscheidend ist eine ausreichende Wasserversorgung während des Betriebs. Ein längerer Trockenlauf kann zu starker Reibung, Überhitzung und Beschädigungen führen. Maßgeblich sind die Angaben des Lagerherstellers.

4. Wie finde ich die richtige Größe für mein Gummi-Wellenaußenlager?

Für die Auswahl eines passenden Gummi-Wellenaußenlagers sind insbesondere drei Maße entscheidend: der Innendurchmesser für die Propellerwelle, der Außendurchmesser für die Lageraufnahme und die Gesamtlänge des Lagers. Zusätzlich müssen Bauform und Befestigung zur vorhandenen Wellenanlage passen. Vor dem Kauf sollten die Maße der Welle und des Lagergehäuses überprüft und mit den technischen Angaben des Herstellers verglichen werden.

5. Kann ein Gummi-Wellenaußenlager Vibrationen und Geräusche am Boot reduzieren?

Ja, ein korrekt dimensioniertes und intaktes Gummi-Wellenaußenlager kann zur Reduzierung von Vibrationen und Laufgeräuschen beitragen. Die elastische Lagerfläche unterstützt die Dämpfung kleiner Schwingungen und eine gleichmäßige Führung der Propellerwelle. Voraussetzung ist eine fachgerechte Montage und eine korrekt ausgerichtete Wellenanlage. Bei starken Vibrationen sollten zusätzlich Propeller, Propellerwelle, Motorlager und Wellenausrichtung kontrolliert werden.
