Wellenaußenlager Metrisch/Metrisch
Typ
A Ø in mm
B Ø in mm
C-Länge in mm
1
22
29
75
2
22
36
80
3
25
36
100
4
25
40
120
5
30
40
120
6
35
54
140
7
40
54
140
Propellerwellenlager sind spezielle Lager, die in maritimen Anwendungen, insbesondere in Booten und Schiffen, verwendet werden. Diese Lager sind darauf ausgelegt, die Rotationsbewegung der Propellerwelle zu unterstützen und zu ermöglichen. Hier sind einige allgemeine Informationen zu Propellerwellenlagern:
1. Funktion:
- Propellerwellenlager dienen dazu, die Rotationsbewegung der Propellerwelle zu unterstützen und zu führen. Sie tragen dazu bei, die Belastungen zu verteilen, die durch die Drehbewegung des Propellers auf die Welle wirken.
2. Arten von Propellerwellenlagern:
- Es gibt verschiedene Arten von Propellerwellenlagern, darunter Kugellager, Gleitlager und hydrodynamische Lager. Die Auswahl hängt von Faktoren wie Bootstyp, Anwendungsanforderungen und Umgebung ab.
3. Kugellager:
- Kugellager in Propellerwellen können Kugeln verwenden, um die Last zu tragen und Reibung zu minimieren. Diese sind besonders geeignet für Anwendungen mit höheren Drehzahlen.
4. Gleitlager:
- Gleitlager verwenden Gleitflächen oder Gleitfolien, um Reibung zu minimieren. Sie sind oft in Anwendungen zu finden, bei denen eine Schmierung praktikabel ist und eine robuste Lagerung benötigt wird.
5. Hydrodynamische Lager:
- Diese Art von Lager nutzt das Schmiermittel (normalerweise Wasser), das durch die Bewegung des Propellers erzeugt wird, um eine hydrodynamische Schmierung zu erzielen. Dies kann in bestimmten marine Umgebungen effektiv sein.
6. Belastung und Stoßdämpfung:
- Propellerwellenlager müssen in der Lage sein, mit den dynamischen Belastungen und Stoßbelastungen umzugehen, die während des Betriebs auftreten können, insbesondere wenn das Boot durch Wellen und Seegang bewegt wird.
7. Korrosionsbeständigkeit:
- Da Boote oft in salzhaltigen Gewässern operieren, ist eine gute Korrosionsbeständigkeit der Propellerwellenlager wichtig. Materialien wie rostfreier Stahl oder Messing können hier von Vorteil sein.
8. Abdichtung:
- Eine effektive Abdichtung ist entscheidend, um das Eindringen von Wasser und damit verbundene Korrosion zu verhindern. Wasserdichte Abdichtungen schützen das Lager vor Umwelteinflüssen.
9. Wartung:
- Regelmäßige Wartung, einschließlich Schmierung und Inspektion, ist entscheidend, um die Leistung und Lebensdauer der Propellerwellenlager zu gewährleisten.
10. Umgebungsfaktoren:
- Umgebungsfaktoren wie Temperatur, Salzgehalt des Wassers und Betriebsbedingungen spielen eine wichtige Rolle bei der Auswahl der geeigneten Propellerwellenlager.
Die Auswahl des richtigen Propellerwellenlagers ist entscheidend für die Zuverlässigkeit und Effizienz des gesamten Antriebssystems eines Bootes. Daher müssen Bootsbauer und Ingenieure die spezifischen Anforderungen der Anwendung berücksichtigen, um die optimalen Wellenlager auszuwählen.

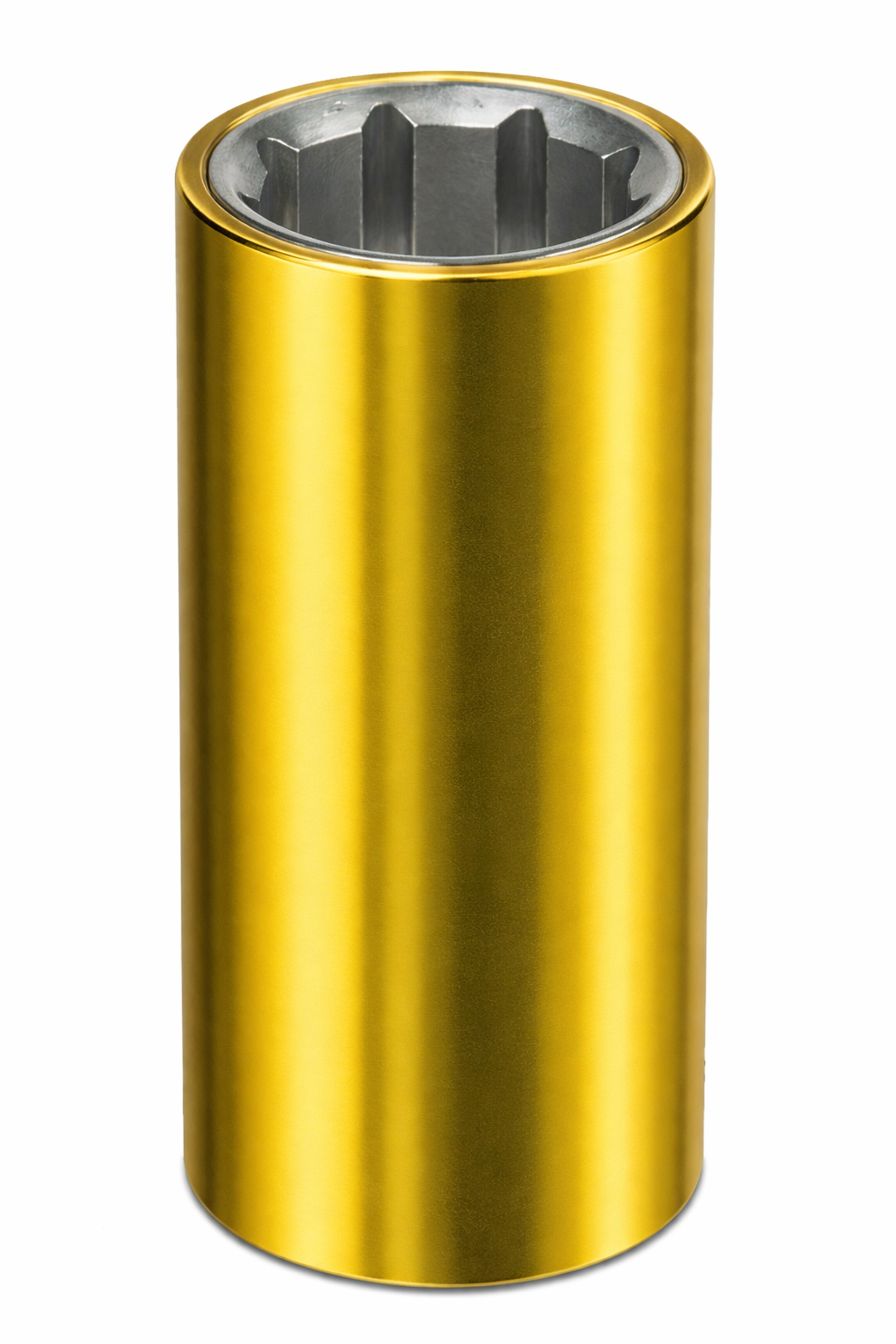

Wellenaußenlager Zoll/Zoll
Wassergeschmierte Gummibuchsen
mit Außenarmierung aus Messing für Wellen
Typ
Ø A in Zoll
Ø B in Zoll
Länge in mm
1
1"
1" ¼
101,60
2
1"
1" ½
101,60
3
1" ¼
1" ¾
127,00
4
1" 1½
2"
152,40
5
1" ¾
2" ⅜
177,80
6
2"
2" ⅝
203,20
7
1" ⅛
1" ⅝
114,70
8
1" ⅜
1" ⅞
139,70
9
1" ⅝
2" ⅛
165,10
10
1" 1⅞
2" ⅝
190,50
11
2" ¼
3"
228,60
Propellerwellenlager sind spezielle Lager, die in maritimen Anwendungen, insbesondere in Booten und Schiffen, verwendet werden. Diese Lager sind darauf ausgelegt, die Rotationsbewegung der Propellerwelle zu unterstützen und zu ermöglichen. Hier sind einige allgemeine Informationen zu Propellerwellenlagern:
1. Funktion:
- Propellerwellenlager dienen dazu, die Rotationsbewegung der Propellerwelle zu unterstützen und zu führen. Sie tragen dazu bei, die Belastungen zu verteilen, die durch die Drehbewegung des Propellers auf die Welle wirken.
2. Arten von Propellerwellenlagern:
- Es gibt verschiedene Arten von Propellerwellenlagern, darunter Kugellager, Gleitlager und hydrodynamische Lager. Die Auswahl hängt von Faktoren wie Bootstyp, Anwendungsanforderungen und Umgebung ab.
3. Kugellager:
- Kugellager in Propellerwellen können Kugeln verwenden, um die Last zu tragen und Reibung zu minimieren. Diese sind besonders geeignet für Anwendungen mit höheren Drehzahlen.
4. Gleitlager:
- Gleitlager verwenden Gleitflächen oder Gleitfolien, um Reibung zu minimieren. Sie sind oft in Anwendungen zu finden, bei denen eine Schmierung praktikabel ist und eine robuste Lagerung benötigt wird.
5. Hydrodynamische Lager:
- Diese Art von Lager nutzt das Schmiermittel (normalerweise Wasser), das durch die Bewegung des Propellers erzeugt wird, um eine hydrodynamische Schmierung zu erzielen. Dies kann in bestimmten marine Umgebungen effektiv sein.
6. Belastung und Stoßdämpfung:
- Propellerwellenlager müssen in der Lage sein, mit den dynamischen Belastungen und Stoßbelastungen umzugehen, die während des Betriebs auftreten können, insbesondere wenn das Boot durch Wellen und Seegang bewegt wird.
7. Korrosionsbeständigkeit:
- Da Boote oft in salzhaltigen Gewässern operieren, ist eine gute Korrosionsbeständigkeit der Propellerwellenlager wichtig. Materialien wie rostfreier Stahl oder Messing können hier von Vorteil sein.
8. Abdichtung:
- Eine effektive Abdichtung ist entscheidend, um das Eindringen von Wasser und damit verbundene Korrosion zu verhindern. Wasserdichte Abdichtungen schützen das Lager vor Umwelteinflüssen.
9. Wartung:
- Regelmäßige Wartung, einschließlich Schmierung und Inspektion, ist entscheidend, um die Leistung und Lebensdauer der Propellerwellenlager zu gewährleisten.
10. Umgebungsfaktoren:
- Umgebungsfaktoren wie Temperatur, Salzgehalt des Wassers und Betriebsbedingungen spielen eine wichtige Rolle bei der Auswahl der geeigneten Propellerwellenlager.
Die Auswahl des richtigen Propellerwellenlagers ist entscheidend für die Zuverlässigkeit und Effizienz des gesamten Antriebssystems eines Bootes. Daher müssen Bootsbauer und Ingenieure die spezifischen Anforderungen der Anwendung berücksichtigen, um die optimalen Wellenlager auszuwählen.

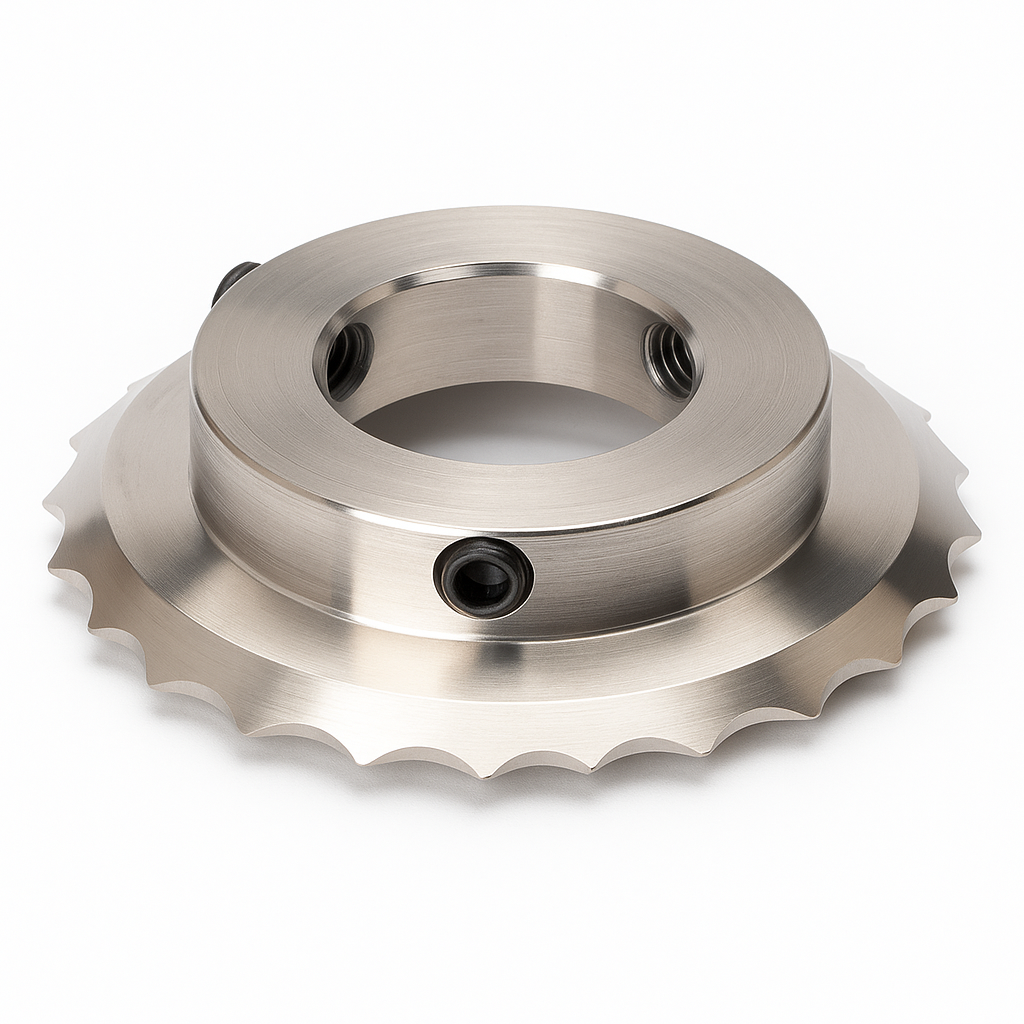

Tauwerkschneider
Leicht zu installieren.
Schneidet Tauwerk aus Nylon, Kevlar sowie rostfreie Stahlkabel mit einem kleinen Durchmesser (4-6mm)
Hergestellt aus Edelstahl A4, äußerst widerstandsfähig
Maße
Breite: 18mm
Durchmesser: 79mm
Innendurchmesser: 35mm
Weitere Größen liefern wir auf Anfrage!
Wellenaußenlager Zoll/Zoll
aus Gummi
wassergeschmiert
Technische Daten
A Ø: 2" (50,8mm)
B Ø: 2 5/8" (66,67mm)
C: 200mm
Propellerwellenlager sind spezielle Lager, die in maritimen Anwendungen, insbesondere in Booten und Schiffen, verwendet werden. Diese Lager sind darauf ausgelegt, die Rotationsbewegung der Propellerwelle zu unterstützen und zu ermöglichen. Hier sind einige allgemeine Informationen zu Propellerwellenlagern:
1. Funktion:
- Propellerwellenlager dienen dazu, die Rotationsbewegung der Propellerwelle zu unterstützen und zu führen. Sie tragen dazu bei, die Belastungen zu verteilen, die durch die Drehbewegung des Propellers auf die Welle wirken.
2. Arten von Propellerwellenlagern:
- Es gibt verschiedene Arten von Propellerwellenlagern, darunter Kugellager, Gleitlager und hydrodynamische Lager. Die Auswahl hängt von Faktoren wie Bootstyp, Anwendungsanforderungen und Umgebung ab.
3. Kugellager:
- Kugellager in Propellerwellen können Kugeln verwenden, um die Last zu tragen und Reibung zu minimieren. Diese sind besonders geeignet für Anwendungen mit höheren Drehzahlen.
4. Gleitlager:
- Gleitlager verwenden Gleitflächen oder Gleitfolien, um Reibung zu minimieren. Sie sind oft in Anwendungen zu finden, bei denen eine Schmierung praktikabel ist und eine robuste Lagerung benötigt wird.
5. Hydrodynamische Lager:
- Diese Art von Lager nutzt das Schmiermittel (normalerweise Wasser), das durch die Bewegung des Propellers erzeugt wird, um eine hydrodynamische Schmierung zu erzielen. Dies kann in bestimmten marine Umgebungen effektiv sein.
6. Belastung und Stoßdämpfung:
- Propellerwellenlager müssen in der Lage sein, mit den dynamischen Belastungen und Stoßbelastungen umzugehen, die während des Betriebs auftreten können, insbesondere wenn das Boot durch Wellen und Seegang bewegt wird.
7. Korrosionsbeständigkeit:
- Da Boote oft in salzhaltigen Gewässern operieren, ist eine gute Korrosionsbeständigkeit der Propellerwellenlager wichtig. Materialien wie rostfreier Stahl oder Messing können hier von Vorteil sein.
8. Abdichtung:
- Eine effektive Abdichtung ist entscheidend, um das Eindringen von Wasser und damit verbundene Korrosion zu verhindern. Wasserdichte Abdichtungen schützen das Lager vor Umwelteinflüssen.
9. Wartung:
- Regelmäßige Wartung, einschließlich Schmierung und Inspektion, ist entscheidend, um die Leistung und Lebensdauer der Propellerwellenlager zu gewährleisten.
10. Umgebungsfaktoren:
- Umgebungsfaktoren wie Temperatur, Salzgehalt des Wassers und Betriebsbedingungen spielen eine wichtige Rolle bei der Auswahl der geeigneten Propellerwellenlager.
Die Auswahl des richtigen Propellerwellenlagers ist entscheidend für die Zuverlässigkeit und Effizienz des gesamten Antriebssystems eines Bootes. Daher müssen Bootsbauer und Ingenieure die spezifischen Anforderungen der Anwendung berücksichtigen, um die optimalen Wellenlager auszuwählen.
Wellenanoden mit Messingbasis
Wassergeschmierte Gummibuchsen
mit Außenarmierung aus Messing für Wellen.
Wellendurchmesser
Gewinde
20mm
16 x 1,50mm
25mm
18 x 1,50mm
30mm
20 x 1,50mm
35mm
24 x 2,00mm
40mm
26 x 2,00mm
45mm
33 x 2,00mm
50mm
36 x 2,00mm
Flexibles Innenlager "Bronze"
Wassergeschmiert
mit doppelter Lippendichtung
komplett mit Montageflansch für das Stevenrohr
Ersatzdichtung wird mitgeliefert
Vetus Bullflex Kupplung
Diese Kupplung ist die Antwort von Vetus auf die zunehmende Nachfrage nach noch mehr Fahrkomfort. Die Bullflex wurde speziell für optimale Vibrationsdämpfung entwickelt.
Torsionsvibrationen - die beim Wechsel der Belastung entstehen und / oder die Folgen von einem ungleichmäßig laufenden Motor sind (vor allem bei niedrigen Drehzahlen) - werden Dank des super- elastischen Gummielementes besonders effizent gedämpft.
Dieses vorgespannte Gummielement sorgt für eine spielfreie (geräuschlose) und vibrationsgedämpfte Verbindung zwischen Motor und Schraubenwelle.
Dank der Durchschlagsicherungen (axial und radial) bleibt diese Verbindung optimal gewährleistet.
Wellen Ø
max. Drehzahl* in U/min
Durchmesser
Länge
Kupplung 1
20mm
3500
100mm
85mm
Kupplung 1
25mm
3500
100mm
85mm
Kupplung 2
20mm
3250
120mm
120mm
Kupplung 2
25mm
3250
120mm
120mm
Kupplung 4
25mm
3000
150mm
152mm
Kupplung 4
30mm
3000
150mm
152mm
Kupplung 8
30mm
2500
170mm
166mm
Kupplung 8
35mm
2500
170mm
166mm
Kupplung 8
40mm
2500
170mm
166mm
Kupplung 12
35mm
2000
200mm
177mm
Kupplung 12
40mm
2000
200mm
177mm
Kupplung 12
45mm
2000
200mm
177mm
Kupplung 16
40mm
2000
205mm
197mm
Kupplung 16
45mm
2000
205mm
197mm
Kupplung 16
50mm
2000
205mm
197mm
*bei 2° Abweichung
Die Vetus Bullflex Kupplung ist eine flexible Kupplung, die in der Schifffahrt und in der Industrie verwendet wird, um mechanische Verbindungen zwischen Motoren und Antriebswellen herzustellen. Diese Art von Kupplung ermöglicht die Übertragung von Drehmoment und Bewegung zwischen den verschiedenen Komponenten eines Antriebssystems, während sie gleichzeitig Vibrationen und Stöße dämpft. Hier sind einige allgemeine Merkmale und Beschreibungen der Vetus Bullflex Kupplung:
Flexibilität: Die Vetus Bullflex Kupplung ist so konstruiert, dass sie Bewegungen und Ausrichtungsfehler zwischen Motor und Antriebswelle ausgleichen kann. Dies ist besonders wichtig in der maritimen Anwendung, wo das Schiff ständigen Bewegungen und Belastungen ausgesetzt ist.
Dämpfung von Vibrationen und Stößen: Die Kupplung dämpft Vibrationen und Stöße, die während des Betriebs auftreten können. Dies trägt zur Schonung der mechanischen Komponenten des Antriebssystems bei und erhöht die Lebensdauer.
Zuverlässigkeit: Vetus ist eine renommierte Marke in der maritimen Branche, und die Bullflex Kupplung wird für ihre Zuverlässigkeit und Langlebigkeit geschätzt. Sie ist so konstruiert, dass sie den anspruchsvollen Bedingungen auf See standhält.
Einfache Installation: Die Kupplung ist relativ einfach zu installieren und erfordert keine aufwändige Wartung.
Vielseitige Anwendung: Die Vetus Bullflex Kupplung kann in verschiedenen Anwendungen eingesetzt werden, nicht nur in der Schifffahrt, sondern auch in industriellen Umgebungen, bei denen eine flexible Kupplung erforderlich ist.
Auswahl an Größen und Konfigurationen: Die Bullflex Kupplung ist in verschiedenen Größen und Konfigurationen erhältlich, um den Anforderungen unterschiedlicher Motoren und Antriebssysteme gerecht zu werden.
Insgesamt handelt es sich bei der Vetus Bullflex Kupplung um eine hochwertige und zuverlässige Lösung für die mechanische Verbindung zwischen Motor und Antriebswelle, insbesondere in maritimen Anwendungen.
Lager 25 mmØ für Stevenrohr 39 mmØ
Entdecken Sie die Radice Gummi Wellen-Abdichtung für wassergeschmierte Wellenlagen, eine zuverlässige Lösung für die Abdichtung Ihrer Bootswelle.
Diese Wellen-Abdichtung verfügt über eine doppelte Lippendichtung mit einem separaten Einlass für Wasser und Fett, um eine optimale Schmierung zu gewährleisten. Sie umfasst einen flexiblen Balg mit Lagerbuchse und hochwertigen NIRO Schlauchschellen für eine sichere Montage.
Die Vorteile der Radice Gummi Wellen-Abdichtung im Überblick:
Effektive Abdichtung für wassergeschmierte Wellenlagen.
Doppelte Lippendichtung mit Wasser- und Fett-Einlass für optimale Schmierung.
Hochwertiger Balg mit Lagerbuchse für Flexibilität und Langlebigkeit.
Inklusive einer Tube Silikonfett und Montagelippe für die einfache Installation.
Verlassen Sie sich auf die Qualität und Leistungsfähigkeit der Radice Gummi Wellen-Abdichtung für einen reibungslosen Betrieb Ihrer Bootswelle. Diese Abdichtung bietet eine zuverlässige Lösung für maritime Anwendungen und sorgt für eine effiziente Schmierung und Abdichtung.
Entdecken Sie jetzt die Radice Gummi Wellen-Abdichtung und sichern Sie sich eine professionelle Lösung für Ihre Bootswelle!
Wassergeschmierte Neopren-Lagerbuchse
doppelte Lippendichtung
Minimale Reibung
Öl- und fettbeständig
Mit 12 mm Wassereinlaß und extra Einführöffnung für Silikonfett
Wellendichtungsband
mit Hanf und Teflon gemischte Baumwollfasern
mit quadratischem Querschnitt zum Abdichten von Schraubwellen
Verpackungseinheit: 2 Meter
Schnur Ø: 8mm
für 25/35mm Welle
Vetus flexible Kupplung Uniflex 13
Exakte Ausrichtung und konzentrische Montage des Propellers
Das genaue Ausrichten und zentrische Montage der Propellerwelle eines Bootes ist nicht einfach, wenn nicht unmöglich. Die VETUS elastischen Kupplungen Modell Uniflex bieten eine Lösung für dieses Problem.
Neben den Eigenschaften der auf dieser Seite vorgestellten VETUS Kupplungen bieten sie den zusätzlichen Vorteil, dass sie ein nicht Fluchten der Welle mit dem Wendegetriebe bis zu 2° auffangen kann.
Obendrein zentrieren Sie die Welle auf das Wendegetriebe. Daher ist die Uniflex Kupplung ein ideales flexibles Medium für eine Schraubenwellenanlage mit freihängendem Innenlager und einem Motor auf flexiblen Motorstützen.
Falls die Welle mit dem Motor tatsächlich einen Winkel von 2º bildet, so ist die höchstzulässige Drehzahl auf 1500 U.p.M. an der Welle beschränkt. Diese Kupplungen sind axial und radial gegen Durchschlag gesichtert. Diese Kupplungen sind nicht für V-Getriebe geeignet.
Technische Daten
D: 130 mm
L: 98 mm
Wellendurchmesser: 30 mm
Gewicht: 2,4 kg
