VDO KAPAZITIVER GEBER FÜR VIEWLINE SCHMUTZWASSER-ANZEIGE
Kapazitiver Geber für Abwassertanks.
Passend zu den VDO Viewline Abwasser-Tankanzeigen.
Lieferbar in drei Längen (siehe Auswahl).
Der ViewLine Drehzahlmesser mit LCD-Display bietet Ihnen Werte für die Motorbetriebsstunden und die Motordrehzahl sowie zusätzlich eine Uhr.
Betriebsspannung 8 – 32 V
Anzeigefehler < 2,5 % über den gesamten Anzeigebereich
Stromaufnahme < 175 mA, mit Warnleuchte (LED)
Ausgang für akustischen Alarm (Option)
Verschiedene Sensoreingänge
Größe der LCD-Anzeige 37 mm x 11 mm
Individuell programmierbare Anzeige, z. B. für Uhr, Tageskilometerzähler, Odometer usw. über extern schaltbare Taste oder PC-Software (ViewLine-Programmiertool)
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
85 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Drehzahlmesser, Adapterkabel 8-polig, Adapterkabel 14-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO Tauchrohrgeber, 250 mm
Kraftstoff-Tauchrohrgeber für die VDO Viewline Kraftstoffanzeigen aus Metall. Standardausführung. Lochkreisdurchmesser 54 mm.
Lochkreisdurchmesser: 54 mm
5-Loch-Flansch
In verschiedenen Längen lieferbar (siehe Auswahl)
Messbereich voll/leer: 4Ω/90Ω

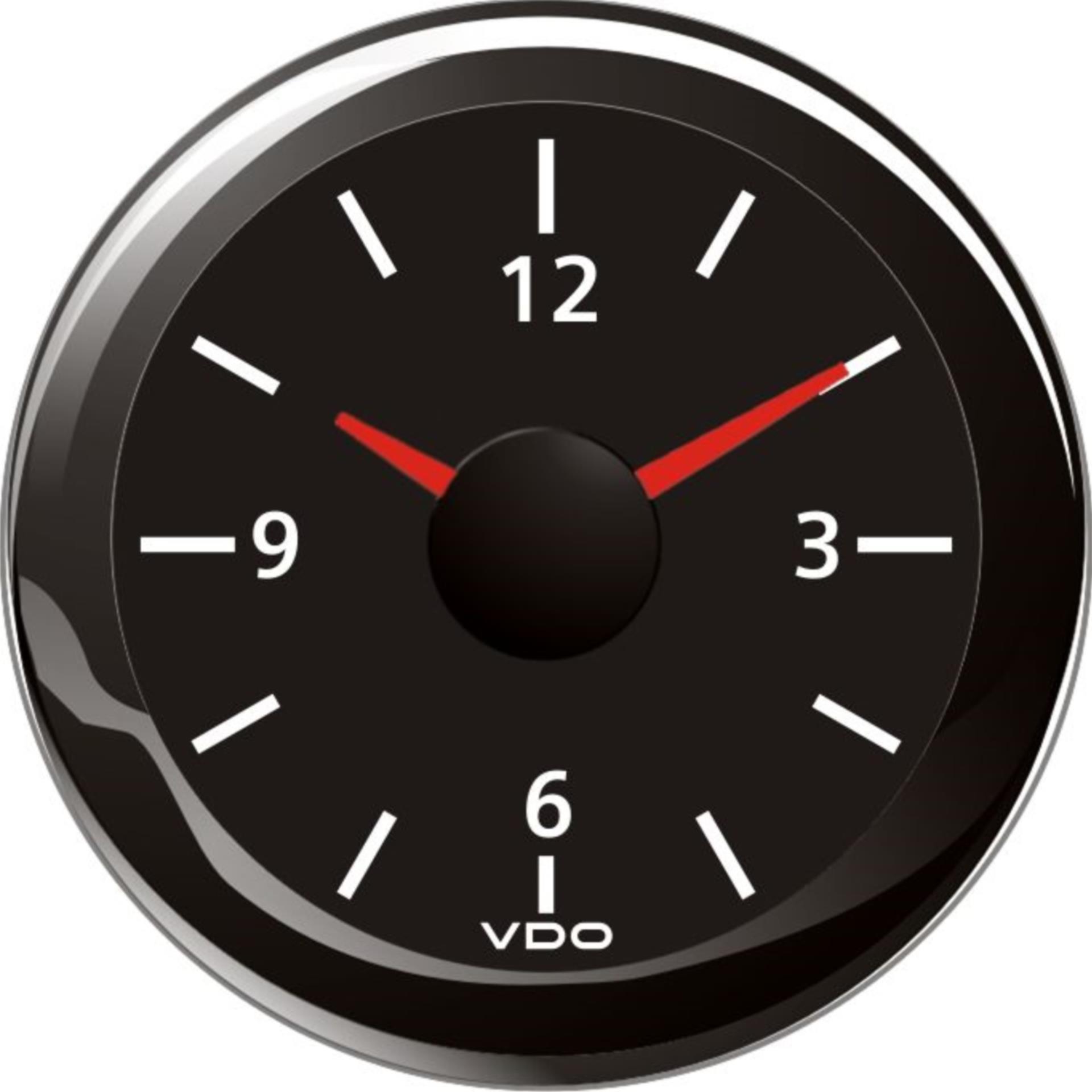

VDO VIEWLINE QUARZUHR
Das deutlich lesbare Ziffernblatt der ViewLine Quarzuhr verleiht jedem Bootsund Yachtcockpit einen stilvollen Touch.
8-poliger Tyco/Hirschmann-MQS-Stecker
Betriebsspannung 8 – 16 V, 18 – 32 V
Stromaufnahme < 10 mA
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Uhranzeige, Adapterkabel 8-polig, runde Blende, Drucktaste für die Zeiteinstellungskonfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

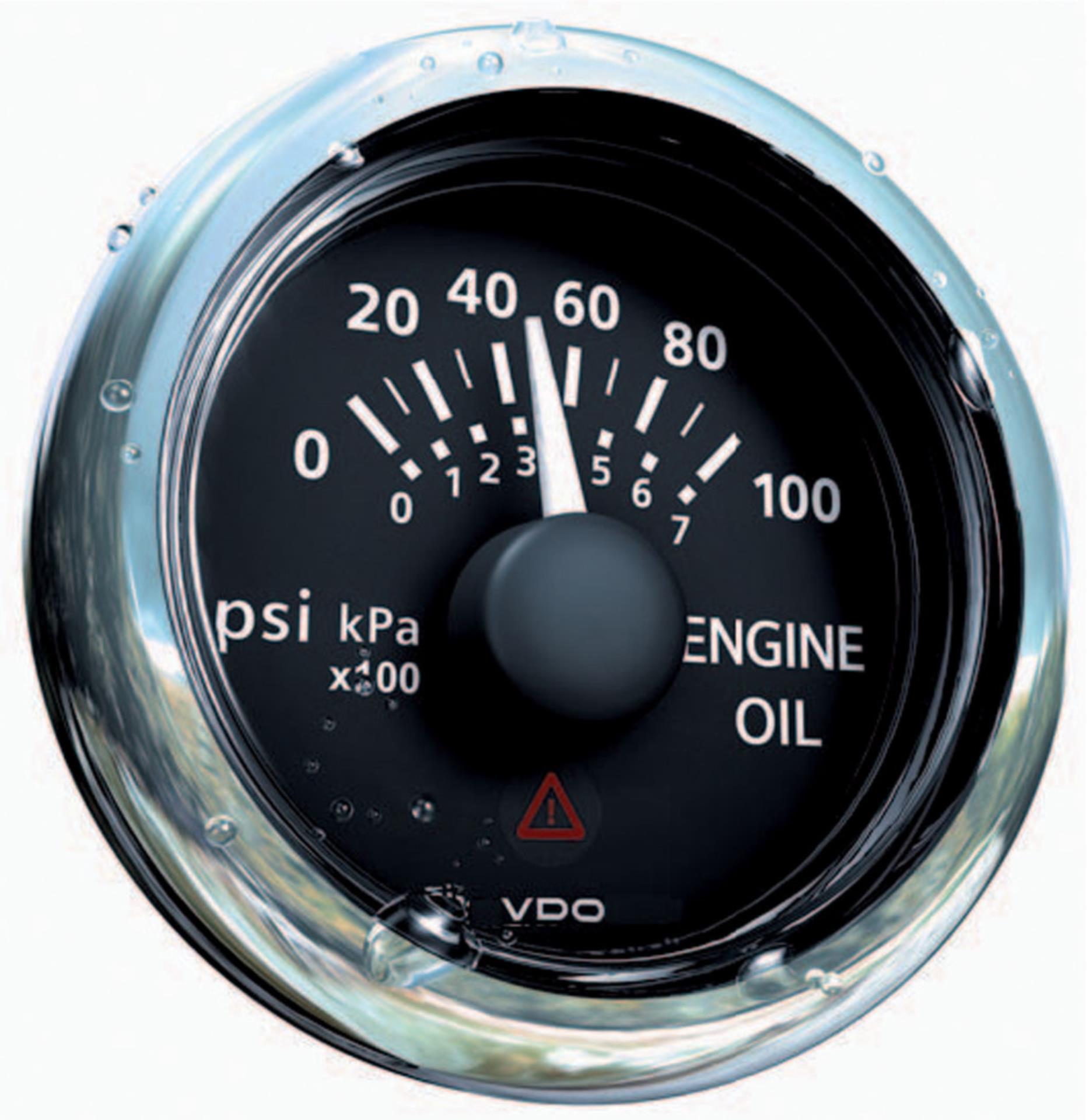

VDO VIEWLINE ÖLDRUCKANZEIGE
Der ViewLine Druckanzeiger erkennt Schwankungen des Motoröldrucks.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/- 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: Standardwerte Ω
90° Anzeigewinkel
Optionaler Einschaltpunkt-Schalter kann angeschlossen werden
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Motoröl-Druckanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QRCode, Sicherheitshinweise

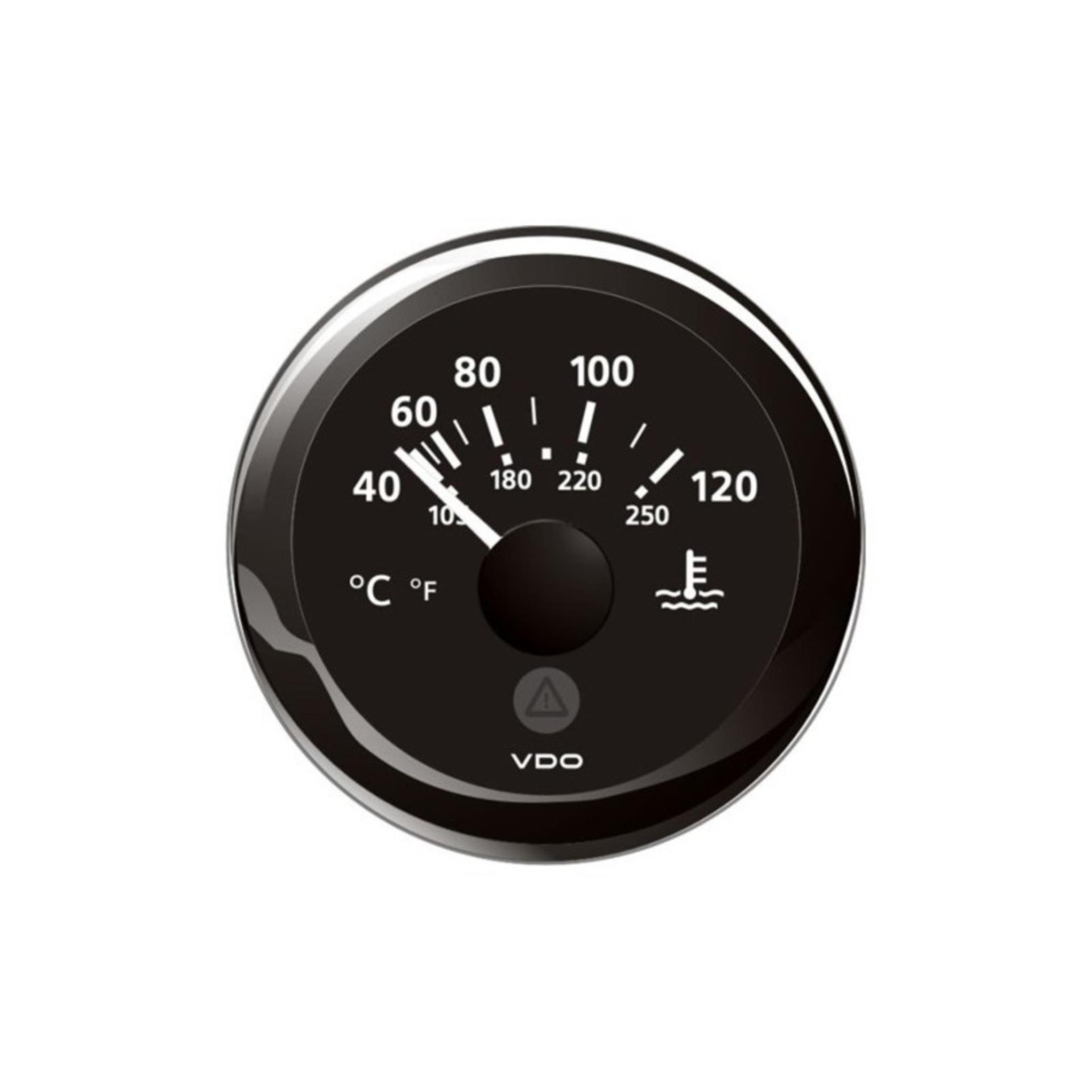

VDO Wasser-Temperaturanzeige
Der ViewLine Wasser-Temperaturanzeiger zeigt jeden plötzlichen Anstieg der Kühlmitteltemperatur an und trägt so dazu bei, schwere Schäden am Motor und die damit verbundenen Kosten zu vermeiden.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: Standardwerte Ω
90° Anzeigewinkel
Optionaler Einschaltpunkt-Schalter kann angeschlossen werden
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Temperaturanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO VIEWLINE WASSER-ANZEIGE FÜR KAPAZITIVE GEBER
Der ViewLine Frischwasserstandsanzeiger zeigt den Füllstand im Frischwassertank an. Inhaltssensoren können für eine maximale Tiefe von bis zu 1500 mm montiert werden (siehe Zubehör).
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter LED-Warnleuchte (rot)
Eingangssignal: 4 – 20 mA Stromaufnahme (VDO-Frischwasserstandsgeber)
90° Anzeigewinkel
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Frischwasserstandsanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO VIEWLINE BETRIEBSSTUNDENZÄHLER
Der ViewLine Betriebsstundenzähler macht es leicht, sich an einen effektiven Wartungsplan zu halten. Er wird bei laufendem Motor aktiviert, damit nur die tatsächlichen Motorbetriebsstunden gezählt werden.
8-poliger Tyco/Hirschmann-MQS-Stecker
Betriebsspannung 9 – 30 V
Stromaufnahme < 30 mA, mit integrierter LED-Leuchte zur Funktionskontrolle (rot)
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Betriebsstundenzähler, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO VIEWLINE KRAFTSTOFF-ANZEIGE FÜR HEBELGEBER
Der ViewLine Füllstandsanzeiger liefert Informationen zum Füllstand des Kraftstofftanks und kann mit im Tank eingebauten Hebelsensoren verwendet werden.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: Standardwerte (3 - 180Ω) für Hebelsensoren
90° Anzeigewinkel
Optionaler Einschaltpunkt-Schalter kann angeschlossen werden
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Füllstandsanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

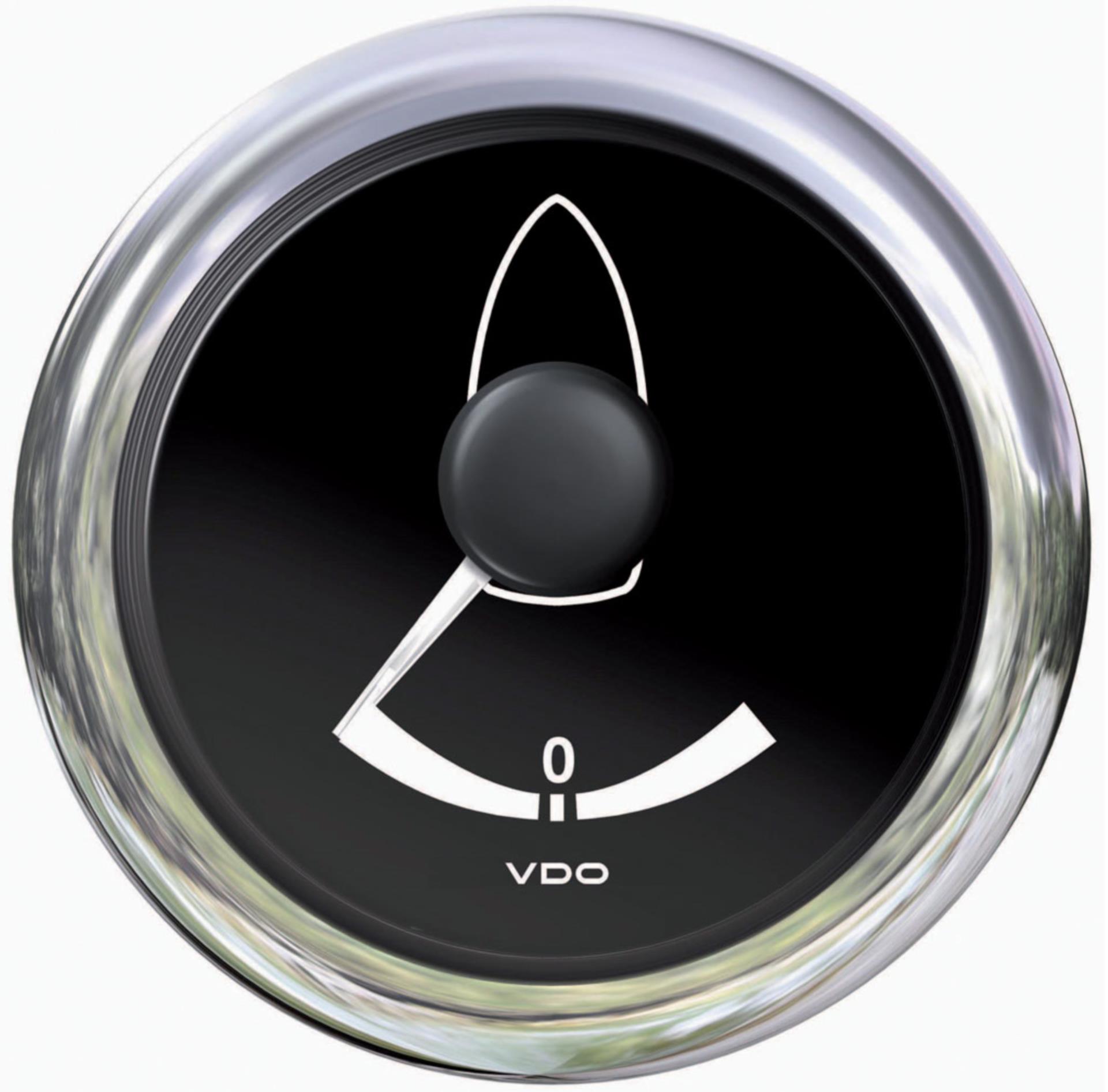

VDO VIEWLINE RUDERLAGENANZEIGE
Der ViewLine Ruderlageanzeiger für Yachten mit Steuerrad zeigt immer die aktuelle Ruderposition an. Ein wichtiges Messinstrument im Cockpit, um Unfälle beim Manövrieren auf engen Wasserwegen zu verhindern.
8-poliges Tyco/Hirschmann-Buchsengehäuse
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 oder 85 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Ruderlageanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO Voltmeter 52mmØ
Das ViewLine Voltmeter zeigt den Status von Generator und Batterie sowie deren Lasten auf einer Spannungsskala an. So können Werte, die über die normalen Ladespannungen hinausgehen, genau überwacht werden. Sogar mögliche Tiefentladungen können erkannt werden.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 16 V, 18 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
90° Anzeigewinkel
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Voltmeter, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO VIEWLINE KRAFTSTOFF-ANZEIGE FÜR TAUCHROHRGEBER
Der ViewLine Füllstandsanzeiger liefert Informationen zum Füllstand des Kraftstofftanks und kann mit im Tank eingebauten Hebelsensoren verwendet werden.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: Standardwerte (90 - 4Ω) für Hebelsensoren
90° Anzeigewinkel
Optionaler Einschaltpunkt-Schalter kann angeschlossen werden
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Füllstandsanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
VDO VIEWLINE AMPEREMETER MIT SHUNT
Das ViewLine Amperemeter ermöglicht einen Überblick über die gesamte Elektrik. Die jeweilige Stromaufnahme und der Versorgungsstrom werden deutlich angezeigt und der Messwiderstand kann innerhalb von Sekunden in den Messpunkt eingesetzt werden. Das dünne Verbindungskabel vom Messwiderstand zum Messinstrument ist leicht zu verlegen und nimmt nicht viel Platz in Anspruch.
8-poliger Tyco/Hirschmann-MQS-Stecker
< 2,5 % Genauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 100 mA, mit integrierter Warnleuchte (LED)
240° Anzeigewinkel
Programmierbarer Warnpunkt (PC-Software)
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Amperemeter, Shunt (Messwiderstand), Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

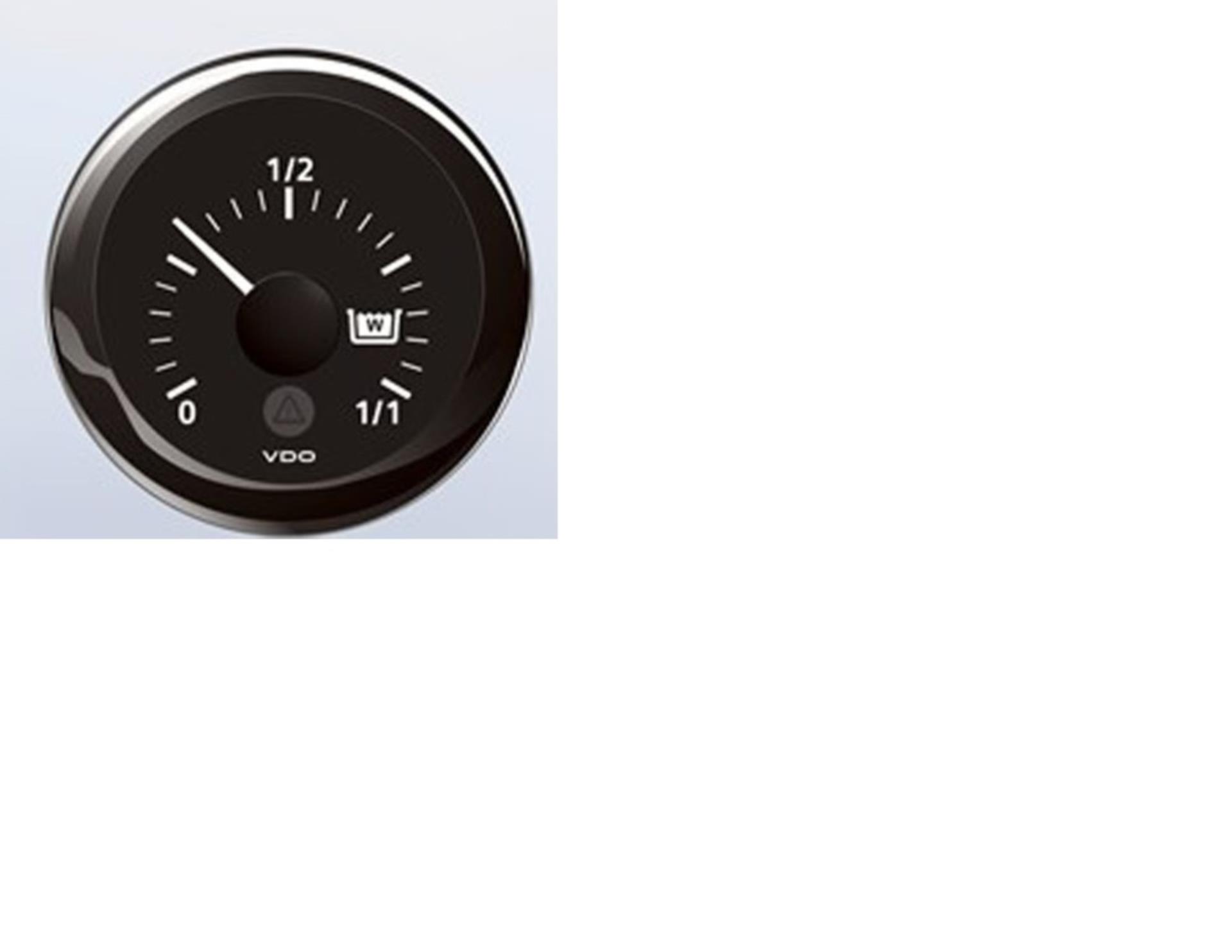

VDO VIEWLINE SCHMUTZWASSER-ANZEIGE FÜR KAPAZITIVE GEBER
Der ViewLine Schmutzwasserstandsanzeiger zeigt den Füllstand im Abwassertank an. Inhaltssensoren können für eine maximale Tiefe von bis zu 1500 mm montiert werden.
8-poliger Tyco/Hirschmann-MQS-Stecker
< 2,5 % Genauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 100 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: 4 – 20 mA Stromaufnahme (VDO-Abwasserstandsgeber)
240° Anzeigewinkel
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Schmutzwasserstandsanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise

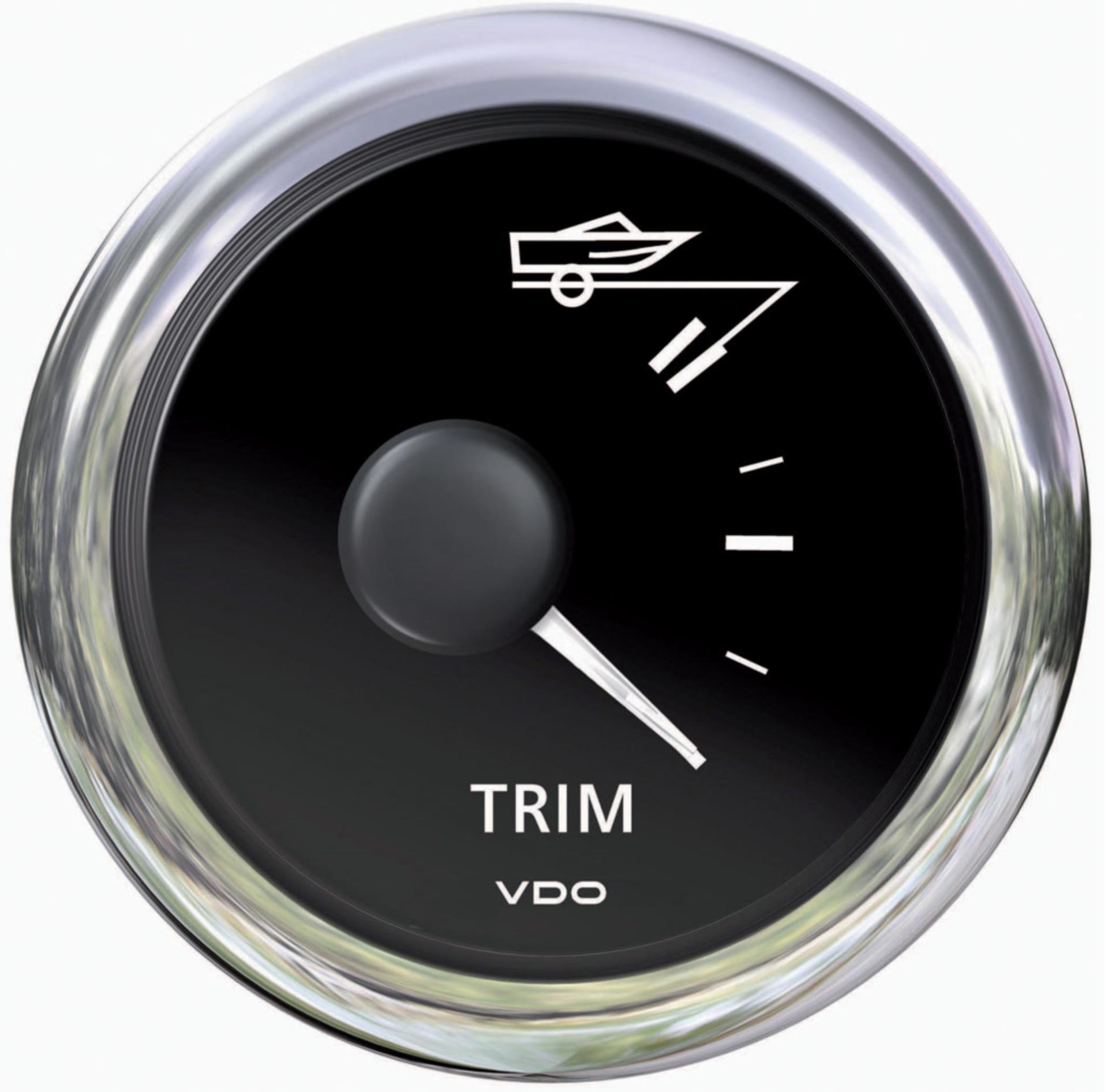

VDO VIEWLINE TRIMMANZEIGE
Der ViewLine Trimmanzeiger liefert Informationen zur Position des Motors relativ zum Heck des Boots. So weiß der Bootsführer immer, ob der Antrieb angehoben oder abgesenkt ist Außerdem kann er die Trimmung des Boots optimieren.
8-poliger Tyco/Hirschmann-MQS-Stecker
+/– 3,6° Winkelgenauigkeit über den gesamten Anzeigebereich
Betriebsspannung 8 – 32 V
Stromaufnahme < 150 mA, mit integrierter Warnleuchte (LED)
Eingangssignal: Standardwerte Ω
90° Anzeigewinkel
Verpolungsschutz
Mineraldeckglas mit Anti-Beschlag-Beschichtung
Vorderseite mit Schutzklasse IP67
52 mm Einbaudurchmesser
50 mm Einbautiefe
Packungsinhalt:Trimmanzeiger, Adapterkabel 8-polig, runde Blende, Drucktasten für Modus und Konfiguration, Spinlock-Mutter, Kautschukdichtung, QR-Code, Sicherheitshinweise
