Garmin GC10 Marine Kamera
Mit der Garmin GC 10-Marinekamera haben Sie Ihre Umgebung besser im Blick. Die GC 10 auf dem Schiff sorgt dafür, dass Sie auf See sowohl den inneren als auch den äußeren Bereich im Auge behalten können.
Die Umgebung stets im Blick
Die Garmin GC 10 dient als weiteres Paar Augen auf dem Schiff. Beim Zurücksetzen aus einem gut besuchten Yachthafen oder beim Überwachen des Maschinenraums stehen Ihnen die Informationen zur Verfügung, die Sie zum schnellen Treffen von Entscheidungen benötigen. Ganz so, als wären Sie an zwei Orten gleichzeitig.
Benutzerfreundlichkeit steht an erster Stelle
Video von der Garmin GC 10 kann über einen Fernseher an Bord, über Videomonitore oder über kompatible Plotter angezeigt werden, die den Empfang von Videosignalen unterstützen. Sie benötigen also keine zusätzliche, gerätespezifische Hardware, um das Signal anzuzeigen. Zudem sind Kameras mit Standardansicht und Umkehransicht verfügbar. Kameras mit Umkehransicht kehren das Video auf dem Bildschirm um und sind daher hervorragend zum Zurücksetzen geeignet, wenn nur wenig Platz verfügbar ist. Durch die Infrarotfunktionen haben Sie die Umgebung auch bei geringer Umgebungshelligkeit im Blick.
Lange Nutzungszeit
Die Garmin GC 10 ist beständig und wasserdicht und wurde entwickelt, um den Elementen zu trotzen. Das Design ist klein und unauffällig und weist ein robustes Gehäuse auf. Dadurch lässt sich das Gerät überall auf dem Schiff problemlos montieren. Das Äußere der GC 10 ist eloxiert und besteht aus einem pulverbeschichteten Aluminiumgehäuse, das für die langfristige Verwendung korrosionsbeständig ist. Zudem kann das Gerät sowohl in Innenräumen als auch im Freien verwendet werden. Abhängig von Ihren Bedürfnissen können Sie dadurch verschiedene Orte überwachen.
Technische Daten
Bildsensor: 1/3 Zoll (8,5 mm) Sony Super HAD CCD-Kamera
Effektive Pixel: 768 x 494 (NTSC), 752 x 582 (PAL)
Abtastverfahren: 2:1 Zeilensprung, 525 Zeilen (NTSC), 625 Zeilen (PAL)
Synchronisationssystem: Integriert
Auflösung: 480 TVL
Videoausgang: VBS, 1,0 V Spitze, Composite, 75 Ohm
Signal-Rausch-Verhältnis: Mehr als 48 dB (AGC aus)
Betriebstemperatur: -20 °C bis 60 °C
Leistungsaufnahme: 80 mA bei 12 V Gleichspannung (bei eingeschalteter LED, 120 mA, Maximum)
Gewicht: 320 g (11,3 Unzen)
Abmessungen: Durchmesser: 60 mm, Höhe: 57 mm (Durchmesser: 2 3/8 Zoll, Höhe: 2 1/4 Zoll)
Sicherheitsabstand zum Kompass: 155 mm (6 1/8 Zoll)
Wasserdichtigkeit: IP66
Lieferumfang
GC 10 Marine Kamera
Halterung
integriertes Strom-/Videokabel (ca. 45cm)
Garmin Airmar P319 50/200 kHz Durbruchgeber
Der Schwinger aus Kunststoff für die Durchbruchmontage bietet gute Leistung bei hohen Geschwindigkeiten.
Der 600-Watt-Schwinger mit 8 Pins ist hervorragend für Glasfaser- und Metallrümpfe geeignet. Die Tiefe liegt bei 244 bis 366 m (800 bis 1.200 Fuß), und die Betriebsfrequenz beträgt 50 bis 200 kHz. Der Schwinger hat eine Kegelbreite von 45 bis 12 Grad und einen Rumpfquerschnittswinkel von 0 bis 7 Grad.
Das Schwinger-Kit umfasst Installationsanweisungen. Folgen Sie unbedingt den Anweisungen, um Schäden am Boot zu vermeiden.
Verwenden Sie das Gerät nicht mit Holzrümpfen.
Technische Daten
Frequenz 50/200 kHz
Leistung 600 W
Kegelbreite 45°/12°
Maximale Tiefe 800-1,200 ft.
Kabellänge 33 ft.
Tiefe/Geschwindigkeit/Temperatur Depth and Temperature
Anzahl der Pins 8-pin
Unterstützte Rumpfquerschnitts-/Heckspiegelwinkel 0°-7° degree deadrise
Garmin Trittstufenhalterung für Echolotschwinger
Diese Halterung ermöglicht eine einfache Montage Ihres kompatiblen 4-, 8- oder 12-Pin-Schwingers an der Trittstufe Ihres Boots. So erhalten Sie bei allen Geschwindigkeiten ausgezeichnete Echolotsignale. Die Halterung schützt den Schwinger vor Unterwasserhindernissen, und das Boot wird nicht abgebremst. Und da sich der Schwinger nicht im Wasser befindet, verfolgt das Echolot beim Gleiten des Boots nicht den Grund.

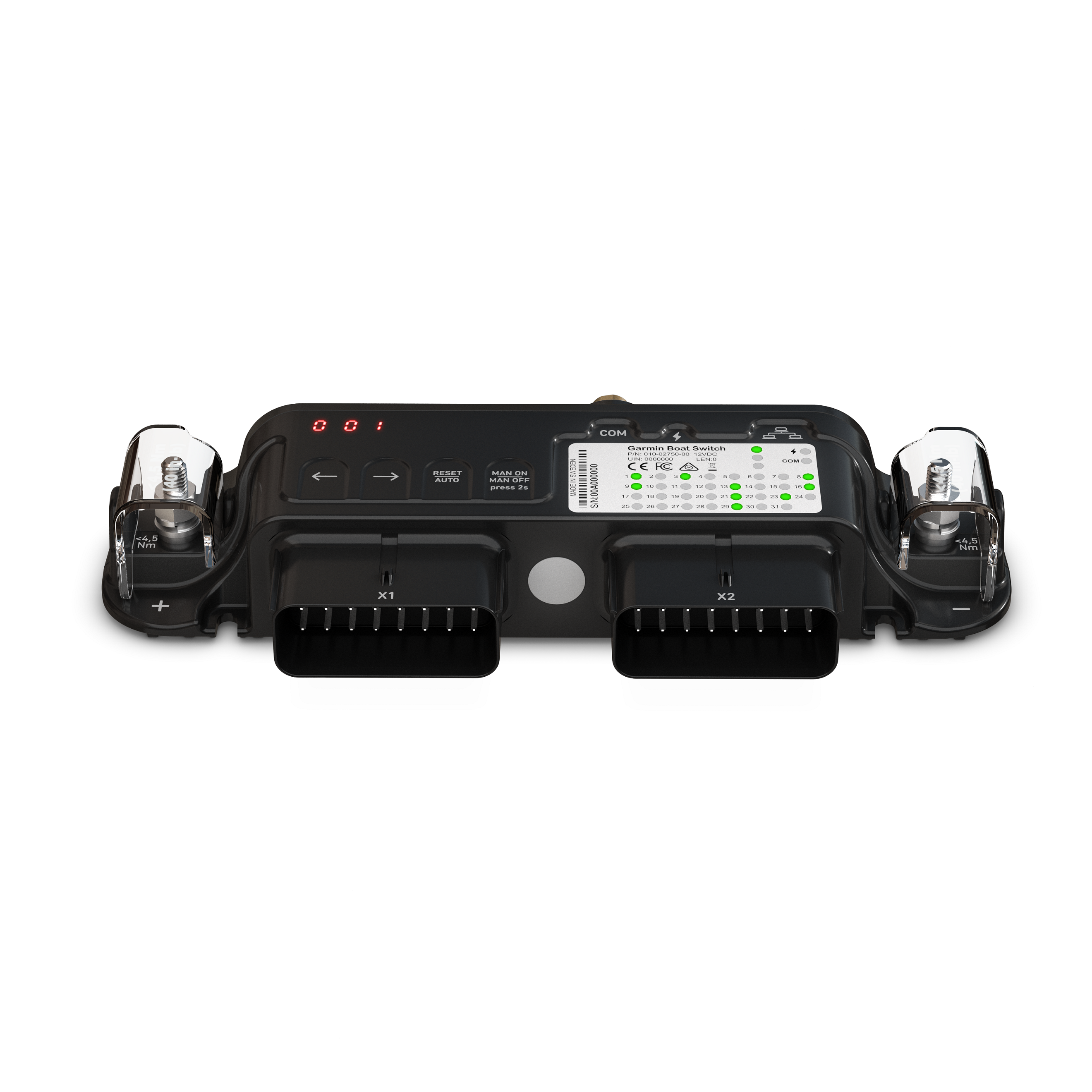

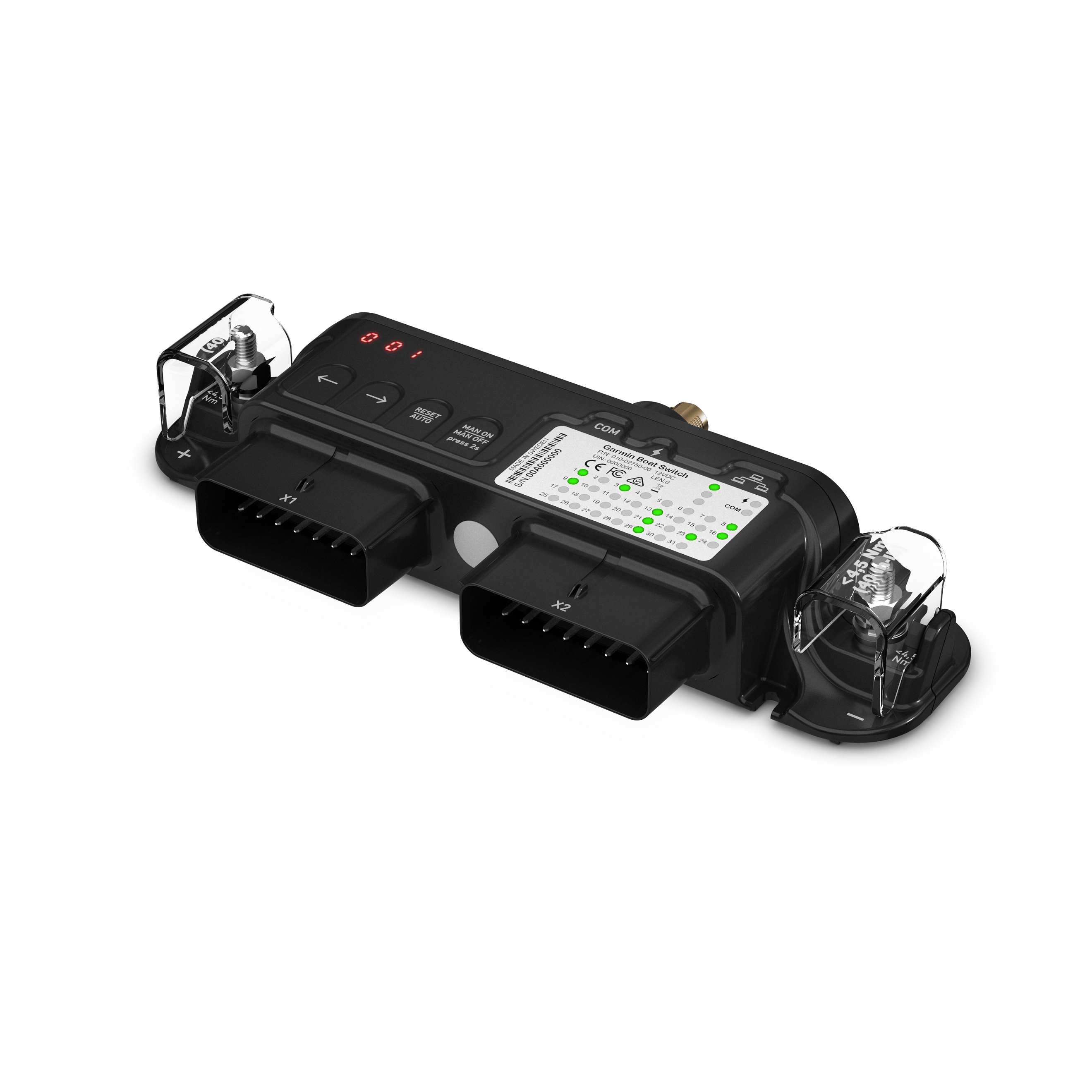

Garmin Boat Switch
HOCHWERTIGE STEUERUNG. EINFACHE MONTAGE.
Erleben Sie ein integriertes Bootserlebnis: Steuern und kontrollieren Sie alle elektrischen Funktionen direkt von Ihrem GPSMAP® oder ECHOMAP™ Kartenplotter aus. Mit Digital Switching haben Sie jederzeit die volle Kontrolle über sämtliche Bordsysteme – ohne dafür den Steuerstand verlassen zu müssen.
Schalten
Verwenden Sie weniger herkömmliche Schalter und Sicherungen und setzen stattdessen auf eine vollständig digitale Steuerung mit softwarebasierter Stromüberwachung.
Auffüllen oder ausleeren?
Zeigen Sie die Füllstände von vier Tanks an, z. B. Kraftstoff, Süßwasser, Grau- und Schwarzwasser sowie Köder- und Lebendfischbehälter.
Systemstatus
Überwachen Sie die Batteriespannung, die Aktivität der Bilgenpumpe und mehr.
Die eigene Steuerzentrale
Über die benutzerfreundliche Oberfläche können Sie Digital Switching individuell einrichten und Schalter beliebig positionieren und benennen.
Digital Switching auf Ihrem Boot
Rüsten Sie jetzt nach: mit dem Garmin Boat Switch ist kein spezielles Werkzeug und keine Konfiguration erforderlich.
Lieferumfang
Garmin Boat Switch
Garmin Boat Switch Kabelbaum X1
Garmin Boat Switch Kabelbaum X2
Installationsanweisungen
Technische Daten
Abmessungen (B x H x T) 9,1 x ″ x 4,2 mm (″1,5 x ″230 x 10638)
Gewicht 14,1 g (400 Unzen)
Betriebstemperatur -20 °C bis +55 °C
Wasserdichtigkeit IP65
Kommunikation CAN-Bus NMEA 2000®-Netzwerk, LEN 0
Ausgänge
High-Side-Schalter 13 Kanäle – 10 A, 7 Kanäle – 5 A
Ausgänge
Eingang für Massekontakt 15
Bilgenpumpenüberwachung 2
Analoge Eingänge
Volt 3 bei 0 bis 16 V +/- 1 %
Widerstand 2 bei 0 bis 1500 Ohm +/- 5 %
Stromversorgung
Maximale Spannung 50 A
Stromverbrauch im ausgeschaltetem Zustand 60 mA
Versorgungsspannung (12 V) 9 bis 16 V Gleichspannung
Anschlüsse
NMEA 2000® Micro, 5 Pins, M12, Stecker
Kanäle Molex MX150-L 16-Schaltkreise
Stromanschluss M6 Gewindeschraube
NMEA2000 ist der aktuelle Kommunikationsstandard der Marineindustrie. Über das NMEA2000 Netzwerk können Geräte verschiedener Hersteller miteinander kommunizieren.Geräte, Anzeigen und Sensoren werden mit Hilfe von T-Stücken über Dropkabel mit dem Backbone Kabel des Netzwerks verbunden. Das Backbone wird über 12V mit Strom versorgt. An jedem Ende des Netzwerks muss ein Abschlusswiderstand vorhanden sein. EIn NMEA2000 Netzzwerk erlaubt maximal eine Backbone Gesamtlänge von 100m. Bis zu 78m Dropkabel können eingesetzt werden. Die Dropkabel können bis zu 6m lang sein. Es können bis zu 50 Geräte angeschossen werden.
GARMIN Livescope Verbindungskit für die Schottwand
Montieren Sie Ihr LiveScope™ Verlängerungskabel bündig, damit Sie Ihren LiveScope™ Geber schnell verbinden und trennen können. Das Kit umfasst eine Grundplatte, eine Abdeckung, eine wetterbeständige Kappe und alle Montageteile.
Garmin Quatix 6
Eine Kombination aus Stil und Funktionalität für dein Abenteuer auf dem Wasser und an Land.
Die quatix 6 wurde für passionierte Seefahrer entwickelt und kombiniert die besten Funktionen der fēnix 6 mit allem, was du auf dem Wasser benötigst.
Umfassende Konnektivität
Die quatix 6 kann mit kompatiblen Garmin-Kartenplottern, dem Sende-/Empfangsgerät GNT™ 10 und weiteren Produkten verbunden werden, um Daten auf die Uhr zu übertragen.
Autopilotsteuerung
Selbst, wenn du nicht am Steuerstand stehst, kannst du das Boot steuern. Mit der Autopilot-App kannst du den Steuerkurs ändern, die Kurssteuerung aktivieren und einer GPS-Route folgen.
Fusion-Link™-Audiosystem
Mit der integrierten Fusion-Link™ Lite-App kannst du dein Entertainment-System an Bord über die quatix 6 bedienen.
Streaming von Daten
Zeige Daten wie Wassertiefe, Motordrehzahl, Wind, benutzerdefinierte Daten und mehr direkt auf der Smartwatch an, wenn die quatix 6 mit kompatiblen Geräten auf dem Boot verbunden ist.
Wegpunktmakierung
Zum Markieren der Position von Fischfängen musst du nicht zum Steuerstand zurückkehren. Verwende einfach deine Uhr, um Wegpunkte zu setzen.
Garmin Sailassist™-Funktionen
Beim Segeln solltest du den Start nicht nur zeitlich abpassen, sondern ihn auch bildlich vor Augen haben. Erstelle eine virtuelle Startlinie, um den perfekten Startzeitpunkt abzupassen. Der Wendeassistent zeigt dir an, ob sich das Schiff im Abfallen oder Anluven befindet.

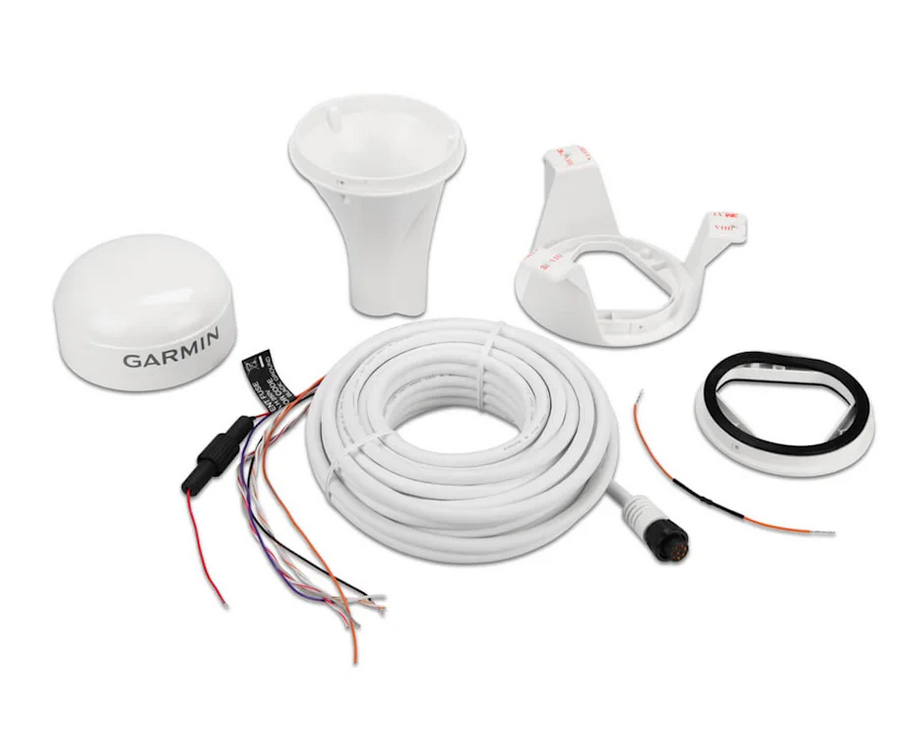

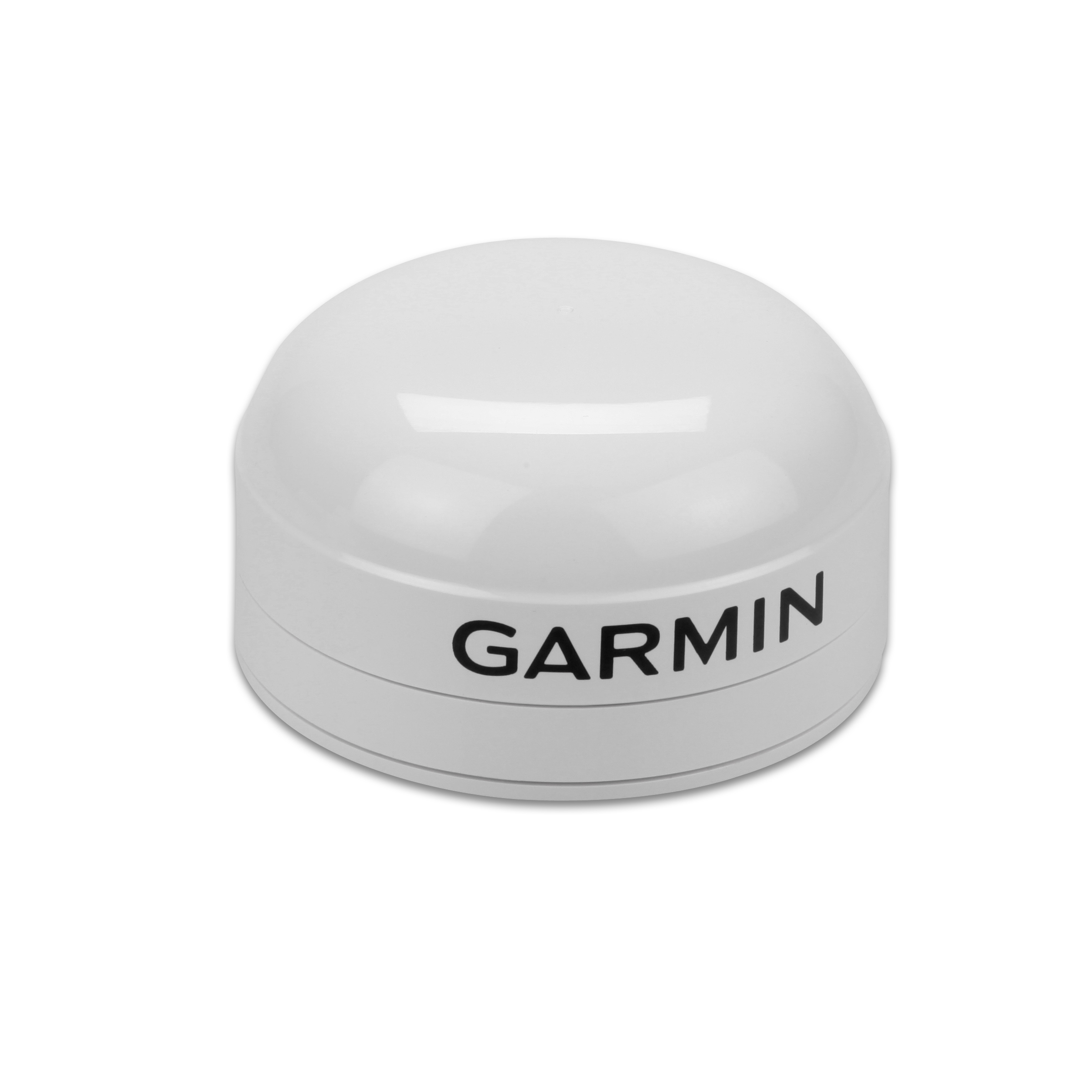

GARMIN GPS 24xd NMEA 2000 GPS Antenne
Der GPS 24xd-Positionsempfänger mit Antenne liefert dank Multiband-GNSS genaue Positionsdaten und eine Steuerkursgenauigkeit sogar bei niedrigen Geschwindigkeiten.
Funktionen
Größe (T x H): 91,6 x 49,5 mm (3 19/32-Zoll x 1 15/16-Zoll)
Gewicht: 201 g (7,1 Unzen)
Kabellänge: 6 m (19 Fuß 8-Zoll)
Temperaturbereich: -30 °C bis 80 °C (-22 °F bis 176 °F), weiß; -30 °C bis 65 °C (-22 °F bis 149 °F), schwarz
Gehäuse: Vollständig abgedichtet, schlagfestes Kunststoff-Verbundmaterial, wasserdicht gemäß IPX7
Sicherheitsabstand zum Kompass: 150 mm (5,9-Zoll)
Netzeingang: 9 bis 32 V Gleichspannung
Eingangsstrom: 150 mA bei 12 V Gleichspannung
NMEA 2000 Load Equivalency Number (LEN, Stromaufnahme des Geräts): 3 (150 mA
Positionsgenauigkeit bei normalem Marinegebrauch: < 1 Meter CEP, < 3 Meter, 95 %
Lieferumfang
GPS 24xd NMEA 2000®
Stangenhalterung
Halterung für die aufgesetzte Montage
Halterung für die Montage unter Deck
NMEA 2000-Backbone/-Stichleitung (6 Meter)
NMEA 2000 T-Stück
Dokumentation
Garmin Schutzhülle (VHF210/210i)
Mit dieser Schutzhülle können die harten Bedingungen auf See Ihrem kompatiblen VHF-Funkgerät nichts anhaben, wenn es nicht verwendet wird.
Kompatible Geräte:
VHF 215i
VHF 215i AIS
VHF 210i
VHF 210i AIS
Garmin GA 38 GPS/GLONASS Antenne Für Garmin VHF, AIS und Kartenplotter
Diese robuste externe Antenne ist zur Verwendung mit dem GLONASS-Satellitensystem bzw. der GLONASS-Satellitenkonstellation und Standard-GPS konzipiert. Das unauffällige, wasserbeständige Gehäuse unterstützt 3 einfache Montagelösungen: Stangenmontage, aufgesetzte Montage oder Montage unter Deck (für die Unterseite von Glasfaserdecks).
Externe GPS-/GLONASS-Antennen bieten mehr Flexibilität und Installationsoptionen. Darüber hinaus ermöglichen sie einen verbesserten Empfang von GPS-/GLONASS-Signalen für Produkte mit integrierten GPS-/GLONASS-Antennen.
Allgemeine technische Daten
Größe (T x H): 91,6 x 49,5 mm (3 19/32-Zoll x 1 15/18-Zoll)
Gewicht: 201 g (7,1 Unzen)
Temperaturbereich: -30 °C bis 80 °C (-22 °F bis 176 °F)
Gehäuse: Vollständig abgedichtet, schlagfestes Kunststoff-Verbundmaterial, wasserdicht gemäß IPX7
LIeferumfang
GA 38
Halterung für die aufgesetzte Montage
Halterung für die Stangenmontage
Halterung für die Montage unter Deck
Montagesatz
Antennenkabel von BNC auf BNC (10 m/32 Fuß)
Installationsanweisungen
Garmin GT51M-TM
Dieser Schwinger für die Heckspiegelmontage liefert gestochen scharfe Echolotbilder von Objekten, Strukturen und Fischen, die sich unter dem Boot befinden. Der Schwinger mit traditionellen CHIRP-Funktionen sowie CHIRP DownVü-/SideVü-Funktionen ist für den Betrieb in großen Tiefen und bei rauen Bedingungen optimiert.
Die CHIRP DownVü-/SideVü-Elemente haben eine Nennleistung von 500 W pro Element (insgesamt 1.500 W) und Betriebsfrequenzen von 260/455 kHz. Das traditionelle CHIRP-Echolot hat eine Nennleistung von 600 W und Betriebsfrequenzen im CHIRP-Mittenfrequenzbereich von 80 bis 160 kHz. Das Gerät umfasst auch einen integrierten, schnell ansprechenden Temperatursensor.
Im Lieferumfang des GT51M-TM ist ein 12-Pin-Schwinger mit Montagesatz und Installationsanweisungen enthalten. Folgen Sie unbedingt den Anweisungen, um Schäden am Boot zu vermeiden.
Funktionen
Kabellänge 30 ft.
Leistung CHIRP Traditional 600 W; ClearVü/SideVü 500 W
Frequenz CHIRP Mid-band (80-160 kHz); ClearVü/SideVü CHIRP 260 kHz (245-275 kHz) & 455 kHz (445-465 kHz)
Maximale Tiefe Traditional: 1,800 ft.; ClearVü: 1,000 ft.; SideVü: 750 ft.
Anzahl der Pins 12-pin
Kegelbreite Traditional: 24°-13°
ClearVü/SideVü: 2.0°x51° @ 260 kHz and 1.4°x29° @ 455 kHz
Tiefe/Geschwindigkeit/Temperatur Depth and Temperature
Unterstützte Rumpfquerschnitts-/Heckspiegelwinkel 0°-70° degree transom
Garmin NMEA 2000 Power Isolator
Isolationssteckverbinder für die Stromversorgung NMEA 2000 (Motor) unverzichtbar zur Anzeige von Motorinformationen auf speziellen, mit NMEA 2000 kompatiblen Motoren.
Er ermöglicht die Trennung der Stromversorgung des NMEA 2000-Bus von der Motorstromversorgung.

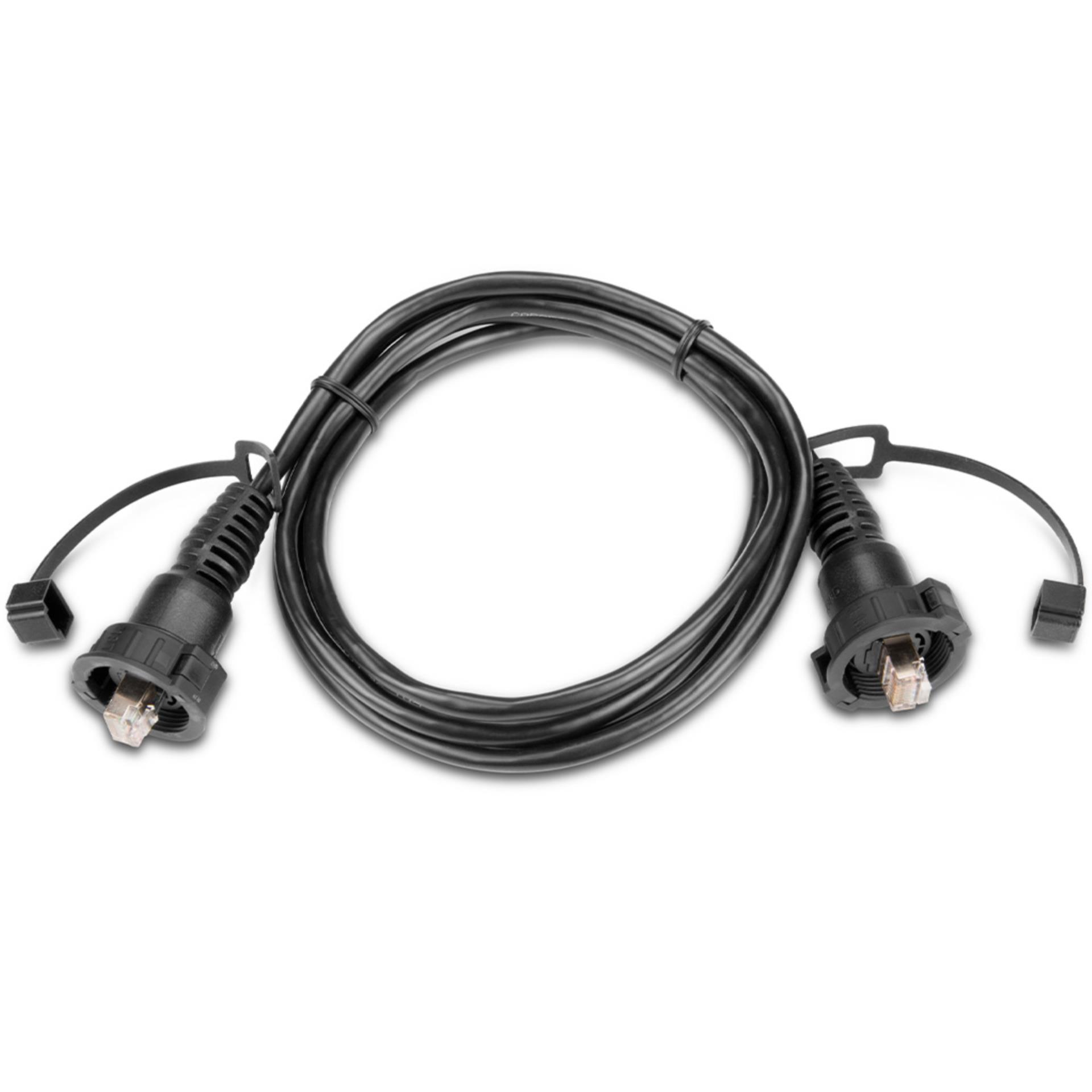

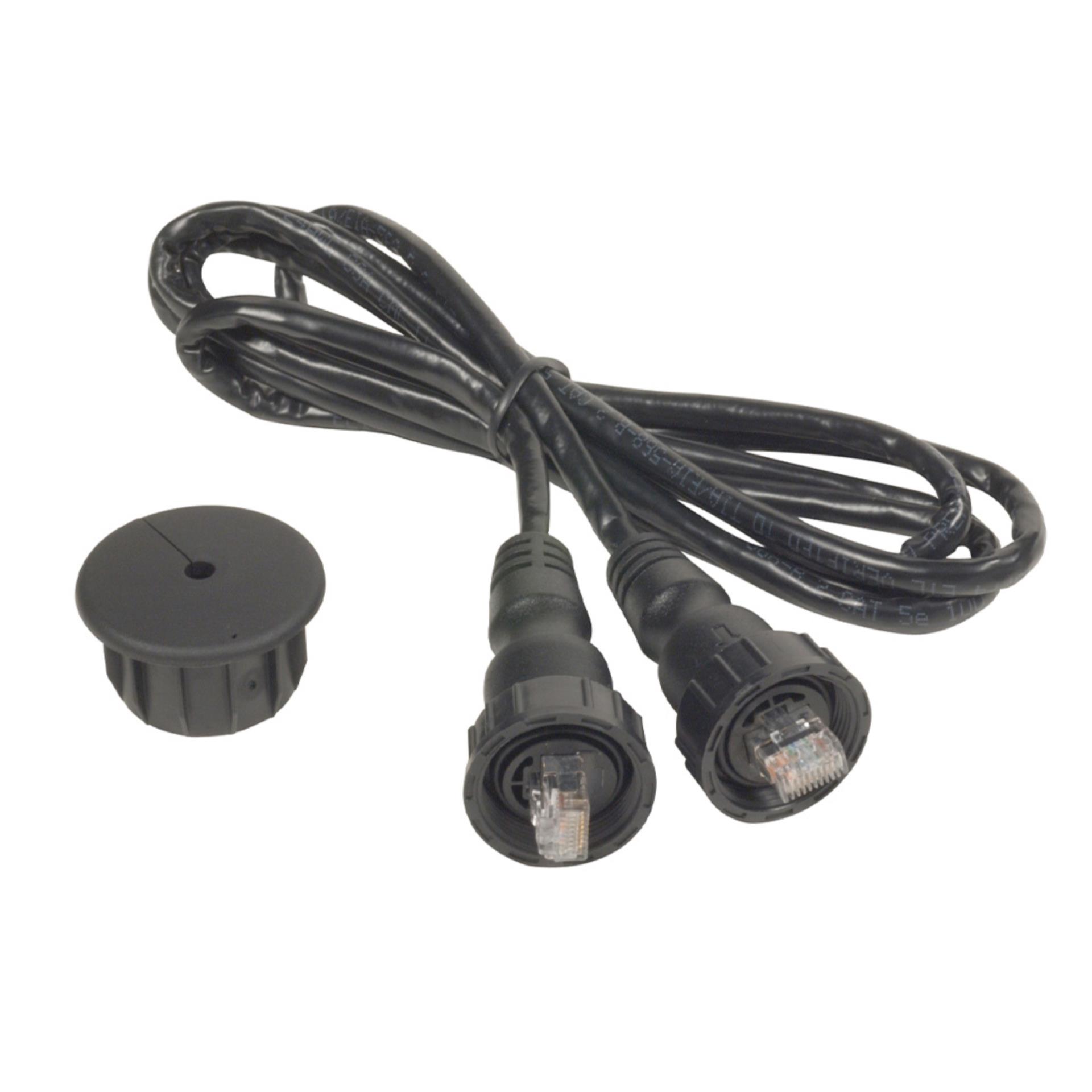

GARMIN Marine Netzwerk Kabel 6,1 m RJ-45
Das Garmin Marine Netzwerk verbindet kompatible GARMIN Geräte und ermöglicht den Austausch von Radarbildern, Seekarten-Darstellungen und Echolot-Darstellungen
