Vetus Motorraumlüfter
Die Vetus Lüfter sind konstruiert nach der Leistung Ihres Motors und bieten damit die ideale Luftzufuhr für Ihren Motorraum.
Jeder Motor braucht 6,1 m³ Luft pro kW in der Stunde (4,5 m³/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sek sein. Die Durchlass-Öffnungen der VETUS Lüftungsaugen wurden nach diesen Erkentnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten. Diese Luftmenge muss ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muss darüber hinaus aber den Maschinenraum wieder verlassen können.
Bei der Einrichtung des Motorraumes muss das unbedingt berücksichtigt werden!
Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann.
Beispiel
Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind, können:
2 Augen des Typs 125 (1x Backbord & 1x Steuerbord)
oder 4 Augen des Typs 60 (2x Backbord & 2x Steuerbord) gewählt werden.
Technische Daten
Länge A: 490 mm
Länge B: 470 mm
Länge C: 146 mm
Länge D: 126 mm
Länge E: 63 mm
Der Rahmen ist aus poliertem anodisiertem Aluminium, die Lamellen sind Aluminium Natur.
A in mm
B = Ausschnitt in mm
C in mm
D = Ausschnitt in mm
Radius Ausschnitt Luftdurchlass in dm²
ASVERC20
300
280
117
97
0,83
ASVERC30
360
340
130
110
1,25
ASVERC40
450
430
130
110
1,62
ASVERC50
490
470
146
126
2,05
ASVERC60
570
550
146
126
2,45
ASVERC70
590
570
159
139
2,85
ASVERC80
660
640
159
139
3,25

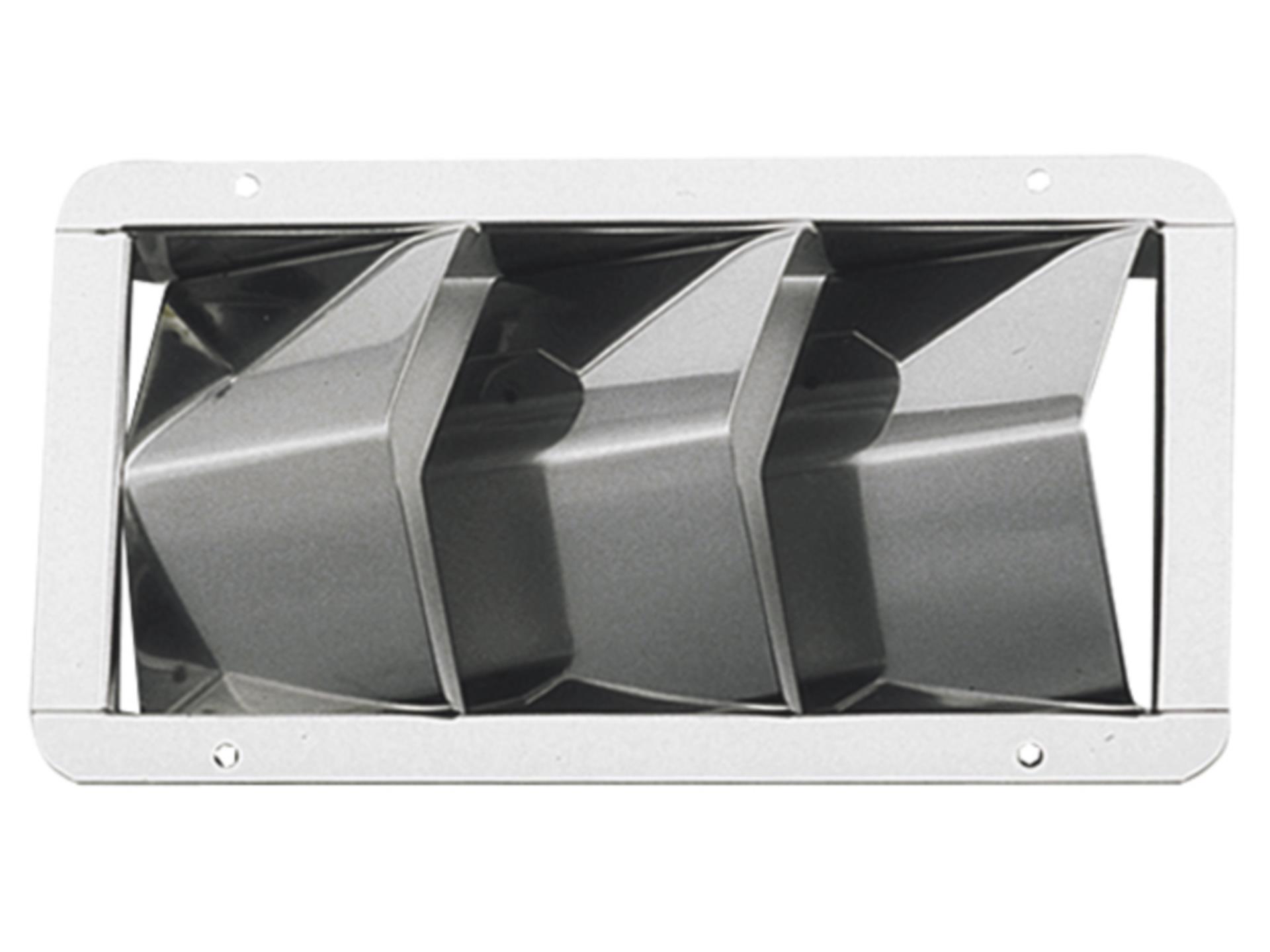

Lüftungsgitter
Anschlußmöglichkeit für ein Kunststoff-Drehenk als Verbindung zu einem Lüfter.
hochglanzpolierer rostfreier Edelstahl
Maße
A: 92mm
B: 129mm
Bohrung Ø: 100mm
Marinco Day & Night Solar Vent 4"
Das neue Design wird in die mitgelieferte Deckplatte eingefädelt und kann von außen ohne Werkzeug abgenommen werden. Ein/Aus-Schalter für das Gebläse, LED-Leuchten und Ansaug-/Ablass-Schalter sind von der Kabine aus zugänglich und erleichtern die Bedienung.
Zirkuliert frische Luft in der Bootskabine und verhindert Schimmel, Mehltau und muffige Luft
Bewegt 1.000 Kubikfuß Luft/Stunde oder 24.000 Kubikfuß Luft/Tag (4" Modell)
Wiederaufladbare Batterie ermöglicht einen 24-stündigen Dauerbetrieb
Flüsterleiser Ventilatorbetrieb
Keine Verkabelung erforderlich
Eingebauter Ein/Aus-Schalter für das Gebläse, LED-Leuchten und Schalter für die Ansaugung/Abluft
NiMh-Akku mit hoher Kapazität, der mit einer vollen Ladung bis zu 24 Stunden lang ohne Sonnenlicht betrieben werden kann
Wird in die mitgelieferte Deckplatte geschraubt und kann ohne Werkzeug von außen entfernt werden
Vollständige Absperrung der Luft und des grünen Wassers von unten
Ersetzt die NICRO 3" und 4" Snap-in Deckplatten (passt in die vorhandenen Löcher, sobald die Snap-in Deckplatten entfernt wurden) und die Day/Night Plus Modelle
Technische Daten
Maße: 26,9 x 28,9 x 15 cm (Länge x Breite x Höhe)
Leistung: 28 m³/h
Lieferumfang
weißer Kunststoff-Innenring
Insektenschutzgitter
Montagematerial
eine leicht verständliche Installationsanleitung
Vetus Dorade-Box
Die Vetus Dorade-Box ist ein wasserdicht verschließbarer Pilzlüfter mit Hutze die vor eindringendem Wasser schützt.
Im Doradekasten befindet sich ein wasserdicht verschließbarer Pilzlüfter aus Edelstahl
max. Deckstärke: 25 mm
Mückengitter und Niro-Abdeckplatte um die Hutze zu schließen, sind optional erhältlich
Windhutzen Typhoon
Der bekannte und bewährte Lüfter von Vetus neu definiert. Die Kappe außen besteht aus auf Hochglanz poliertem Edelstahl AISI316, die übrigen Teile aus Kunststoff. Nach der Montage sind keine Schrauben mehr sichtbar. Dieser Ventilator ist sowohl für horizontale als für vertikale Montage geeignet.
Durchlasskapazität ø 100 mm: 41 cm²
Motorraumgebläse 12V
mit Haltebügel für horizontale und vertikale Montage
Gehäuse aus ABS-Kunststoff
Geräuscharmer u. schwingungsgedämpfter Lauf
Maße: 203 x 152 x 133mm
Jabsco Ventilator Dauerläufer
Ventilator mit schwarzem Kunststoffgehäuse und Delrin Impeller
Ausgerüstet mit schwerem Motor für eine Lebensdauer von ca. 10.000 Einsatzstunden
Funkenfrei nach Spezifikation ISO8846-9097, 5008-1, USCG und NMMA
für die Montage in Motorräumen gegeignet
Technische Daten
Maße: 24 x 22 x 23cm
Schlauchanschluss Ø: 100mm
Kapazität: 7,1m³/min
Jabsco Ventilator Dauerläufer
Ventilator mit schwarzem Kunststoffgehäuse und Delrin Impeller
Ausgerüstet mit schwerem Motor für eine Lebensdauer von ca. 10.000 Einsatzstunden
Funkenfrei nach Spezifikation ISO8846-9097, 5008-1, USCG und NMMA
für die Montage in Motorräumen gegeignet
Technische Daten
Maße: 23 x 24 x 25cm
Schlauchanschluss Ø: 100mm
Kapazität: 7,1m³/min
