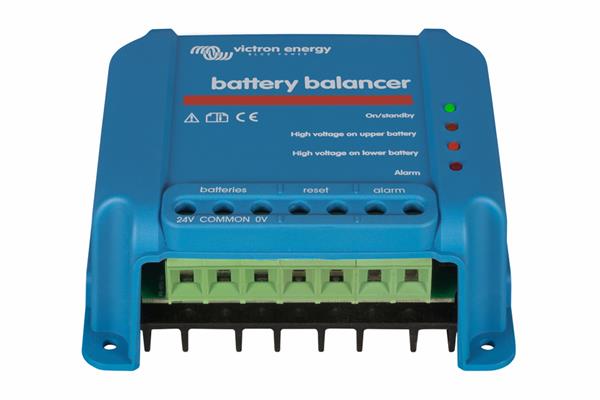

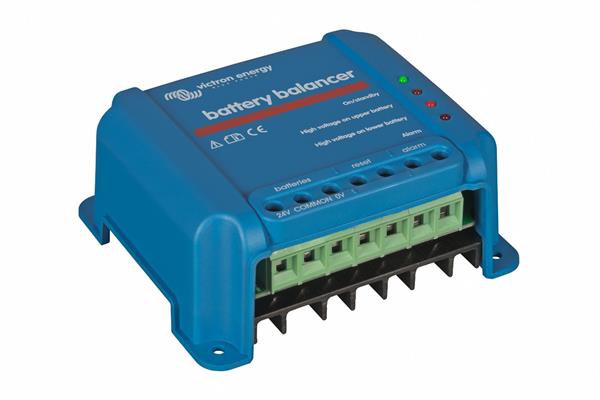

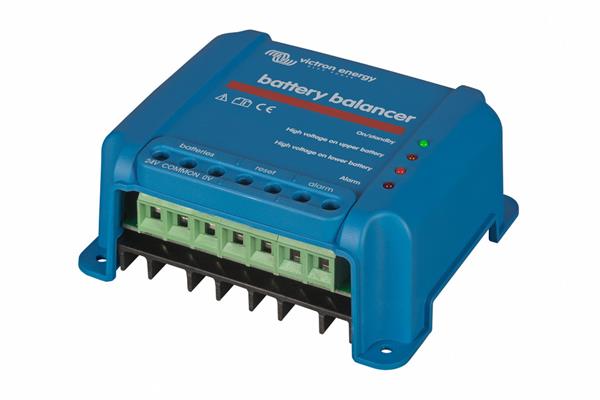

Battery Balancer (Ladungszustandsausgleicher) – Effizienter Batterienausgleich für längere Lebensdauer

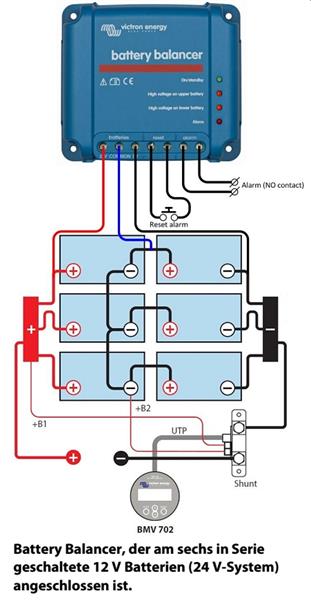

Der Battery Balancer ist eine innovative Lösung zur Optimierung des Ladezustands von in Serie geschalteten 12V-Batterien oder parallelen Strängen von in Serie geschalteten Batterien in Ihrem 24V- oder 48V-Batteriesystem. Er sorgt dafür, dass alle Batterien eines Systems gleichmäßig geladen werden, was die Lebensdauer Ihrer teuren Batteriebank erheblich verlängert.

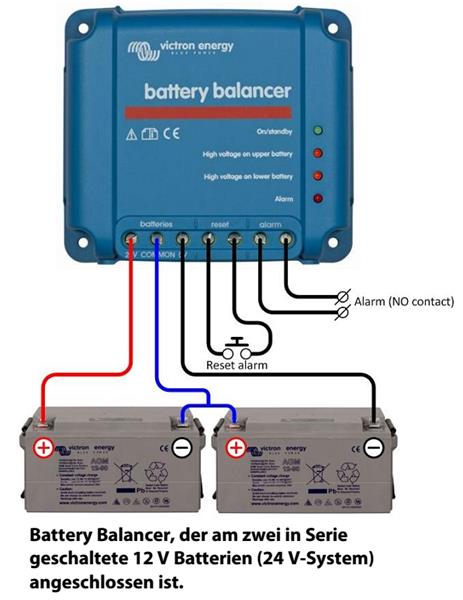

• Effektiver Ladeausgleich: Der Battery Balancer gleicht automatisch den Ladezustand von zwei in Serie geschalteten 12V-Batterien oder mehreren parallelen Batterien aus, wodurch eine gleichmäßige Ladung gewährleistet wird.
• Schutz vor Überladung: Wenn die Ladespannung eines 24V-Systems 27V überschreitet, aktiviert der Balancer seine Funktion und verhindert so, dass einzelne Batterien überladen werden.
• Automatischer Ladestrom-Ausgleich: Der Balancer entnimmt der Batterie mit der höchsten Spannung einen Strom von bis zu 0,7A, wodurch sich alle Batterien dem gleichen Ladezustand anpassen.

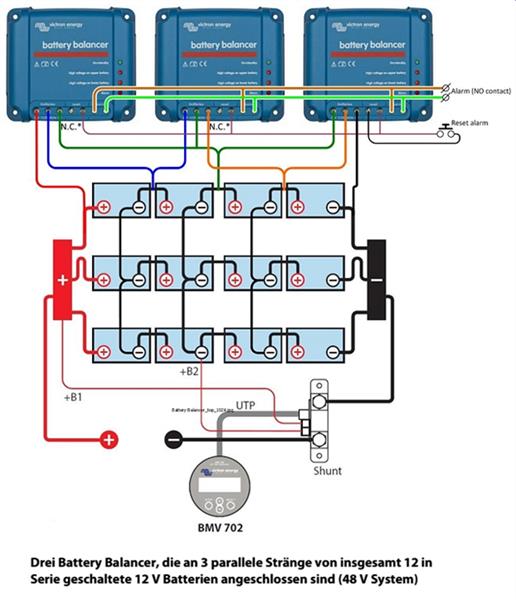

• Skalierbarkeit: Mehrere Battery Balancer können parallel geschaltet werden, um eine 48V-Batteriebank auszugleichen und so eine optimale Energieversorgung zu gewährleisten.

Anwendung auf Schiffen und Yachten: Batteriesysteme auf Schiffen und Yachten sind besonders anspruchsvoll. Um eine hohe Leistung und eine lange Lebensdauer der Batteriebank zu sichern, ist es entscheidend, dass alle Batterien im System gleichmäßig geladen werden. Der Battery Balancer hilft, das Ungleichgewicht des Ladezustands zu verhindern, das durch unterschiedliche Alterung oder Leckströme entstehen kann. Dies schützt vor gefährlicher Überladung und Sulfation, die die Batterien schädigen und ihre Lebensdauer verkürzen würden.

Lösung für kritische Batterie-Probleme: Uneinheitliche Ladezustände führen zu einer ineffizienten Nutzung der Batterien und können sogar zu deren vorzeitigem Versagen führen. Durch die Verwendung des Battery Balancers verhindern Sie, dass Batterien mit hohem Ladezustand die niedrigeren Zellen überladen, und stellen sicher, dass alle Batterien gleichmäßig und effizient geladen werden. Dies verhindert Überhitzung und Schäden wie Gasung und Sulfation, die sonst die Batterien beschädigen könnten.

Der Battery Balancer ist ein unverzichtbares Gerät für jedes 24V- oder 48V-Batteriesystem auf Booten und Yachten. Er sorgt für einen optimalen Ladezustand und maximiert die Lebensdauer Ihrer Batterien, indem er eine gleichmäßige Ladung sicherstellt. Schützen Sie Ihre Batterieinvestition und profitieren Sie von einer langlebigen, leistungsstarken Stromversorgung an Bord.

Falls notwendig können mehrere Balancer parallel geschaltet werden.

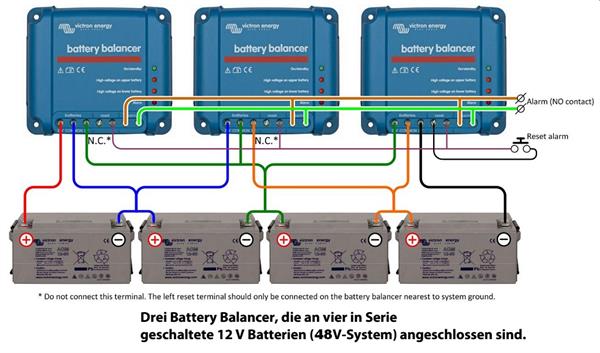

Eine 48 V Batterie-Bank kann mit drei Battery Balancers ausgeglichen werden.

LED Anzeigen

• Grün: ein (Batteriespannung > 27,3V)
• Orange: unterer Batteriekreislauf aktiv (Abweichung > 0,1V)
• Orange: oberer Batteriekreislauf aktiv (Abweichung > 0,1V)
• Rot: Alarm (Abweichung > 0,2V) Bleibt aufrecht, bis die Abweichung auf unter 0,14V zurückgegangen ist oder, bis die Systemspannung auf unter 26,6V abfällt.

Alarm-Relais

Normal offen. Schließt sich, wenn sich die rote LED einschaltet und öffnet sich, wenn sich die rote LED ausschaltet.

Alarm zurücksetzen

Es sind zwei Anschlüsse zum Anschließen eines Drucktasters verfügbar. Werden die beiden Anschlüsse gekoppelt, wird das Relais zurückgesetzt. Der Zustand "Zurücksetzen" bleibt solange aktiv, bis der Alarm vorüber ist. Danach schließt das Relais wieder, wenn ein neuer Alarm auftritt.

Technische Daten:

• Eingangsspannungsbereich: Bis zu 18V pro Batterie, 36V insgesamt
• Einschaltschwellwert: 27,3V +/- 1%
• Abschaltschwellwert: 26,6V +/- 1%
• Stromaufnahme im ausgeschalteten Zustand: 0,7mA
• Abweichung vom Mittelpunkt zum Einleiten des Ausgleichsvorgangs: 50mA
• Maximaler Ausgleichsstrom: 0,7A (wenn Abweichung > 100 mV)
• Schwellwert zum Auslösen des Alarms: 200mV
• Schwellwert zum Zurücksetzen des Alarms: 140mV
• Alarm-Relais: 60V / 1A nominal offen
• Zurücksetzen des Alarm-Relais: Zwei Anschlüssen zum Anschließen eines Drucktasters
• Überhitzungsschutz: JA
• Betriebstemperatur: -30 bis +50°C
• Feuchte (nicht kondensierend): 95%

GEHÄUSE

• Farbe: Blau (RAL 5012)
• Anschlüsse: Schraubklemmen 6 mm²/AWG10
• Schutzklasse: IP22
• Gewicht: 0,4kg
• Maße (HxBxT): 100 x 113 x 47mm

NORMEN

• Sicherheit: EN 60950
• Emission: EN 61000-6-3, EN 55014-1
• Störfestigkeit: EN 61000-6-2, EN 61000-6-1, EN 55014-2 -Automobil-Richtlinie: EN 50498
