Orion-Tr Smart isoliertes DC/DC Ladegerät mit 3-stufigem Batterieladealgorithmus

Geeignet für Bluetooth Smart

Überwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügung stehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderen Gerät vorgenommen werden.

Vollständig programmierbar

• Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.
• Intelligente Generatorkompatibilität: Motorlauferkennung.

Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung

• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, um eine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird die Konstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständig auflädt.
• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.
• Alternativ kann eine feste Ausgangsspannung gewählt werden.

Fern-An-/Abschaltung

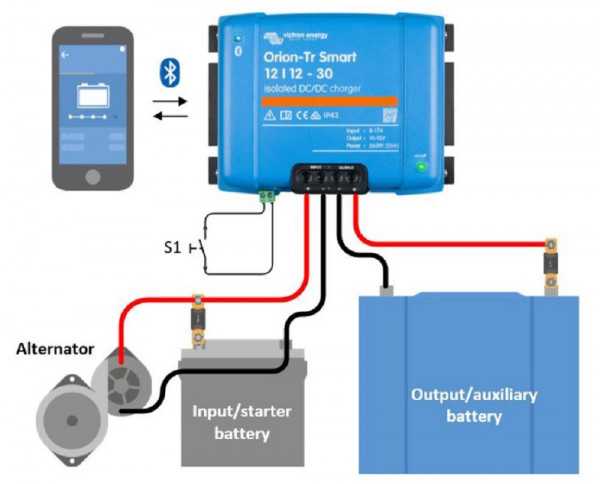

An den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontakt anschließen. Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder der Anschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserie eines Fahrzeugs) geschaltet werden.

Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms parallel geschaltet werden. Es lassen sich unbegrenzt viele Geräte parallel schalten.

Übertemperaturschutz

Bei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.

Schutzklasse IP43

Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.

Schraubklemmen

Zur Installation sind keine Spezialwerkzeuge erforderlich. Eingangssicherung (nicht austauschbar)

Technische Daten:

• Modell: 12/24-15 (360W)
• Eingangsspannungsbereich (1): 10-17 V
• Unterspannungsabschaltung: 7 V
• Unterspannungsneustart: 7,5 V
• Ausgangsnennspannung: 24,2 V
• Einstellbereich Ausgangsspannung: 20-30 V
• Toleranz Ausgangsspannung: +/- 0,2 V
• Ausgangsrauschen: 2 mV rms
• Kont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 15 A
• Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 25 A
• Kurzschlussausgangsstrom: 40 A
• Kont. Ausgangsleistung bei 25°C: 430 W
• Kont. Ausgangsleistung bei 40°C: 360 W
• Wirkungsgrad: 88%
• Stromaufnahme ohne Last: < 100 mA
• Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und Gehäuse
• Betriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)
• Luftfeuchtigkeit: Max. 95%, nicht kondensierend
• Gleichstrom-Anschluss: Schraubklemmen
• Maximaler Kabelquerschnitt: 16 mm² (AWG6)
• Gewicht: 1,8 kg
• Abmessungen (HxBxT): 130 x 186 x 80 mm

(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion). Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.
