Touch-Bedienfeld 4 Schalter, programmierbar mit CAN-BUS Steuergerät

Touch-Bedienfeld programmierbar mit CAN-BUS – Intelligente Steuerung an Bord

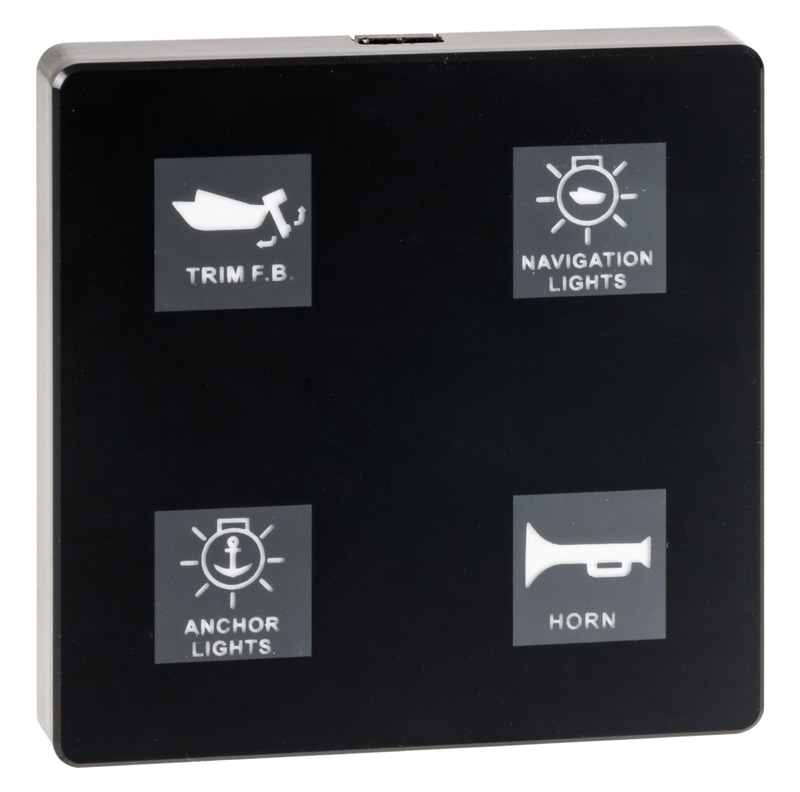

Das programmierbare Touch-Bedienfeld mit CAN-BUS-Steuergerät ist eine hochmoderne Lösung für die zentrale und sichere Bedienung elektrischer Verbraucher auf Booten und Yachten. Das modulare Glas-Touchpanel überzeugt durch eine glatte, elegante Oberfläche mit hinterleuchteten Symbolen und einer klaren, zeitgemäßen Optik – ideal für anspruchsvolle Cockpits und Steuerstände.

Im Lieferumfang enthalten ist eine Karte mit 48 Funktionsaufklebern, die unter dem Glas angebracht werden. Dadurch bleibt die Oberfläche vollständig geschlossen und wirkt wie ein hochwertig bedrucktes Panel. Jeder Schalter lässt sich individuell programmieren und bietet maximale Flexibilität für unterschiedliche Bordfunktionen.

Das System unterstützt drei frei wählbare Schaltmodi:

• ON-OFF für klassische Verbraucher wie Cockpit- oder Kabinenbeleuchtung
• (ON)-OFF Totmannfunktion für sicherheitsrelevante Anwendungen wie Horn oder Ankerwinde
• Abwechselnd ON-OFF für kombinierte Funktionen, z. B. Bilgenpumpe manuell/automatisch

Die mehrfarbige Hintergrundbeleuchtung sorgt jederzeit für klare Rückmeldung: Gelb im Bereitschaftsmodus, Blau bei aktiver Funktion und Rot bei Kurzschluss. Dank modularem Aufbau lassen sich mehrere Bedienfelder vertikal oder horizontal kombinieren und zu einem integrierten Armaturenbrett mit 4, 5, 8, 12 oder mehr Schaltern erweitern.

Die Verbindung zwischen Bedienfeld und Steuereinheit erfolgt über einen vorverdrahteten Schnellanschluss mit 1,5 m Kabel, optional verlängerbar. Die Steuereinheit ist mit MOSFET-Schutz, Thermo-Schutzschaltern sowie automatischem Reset ausgestattet und bietet höchste Sicherheit gegen Überlastung und Verpolung. Das Bedienfeld ist CE-zertifiziert und nach IP67 vollständig gegen Staub und zeitweiliges Untertauchen geschützt.

Produktdetails

• ✔ Programmierbares Glas-Touchpanel mit CAN-BUS
• ✔ Drei Schaltmodi für flexible Anwendungen
• ✔ Mehrfarbige Status-Hinterleuchtung der Tasten
• ✔ Modulares System für erweiterbare Panels
• ✔ MOSFET-Schutz gegen Überlast & Verpolung
• ✔ IP67 wasserdicht & CE-zertifiziert

Das Touch-Bedienfeld eignet sich ideal für Segelboote, Motorboote und Yachten. Es dient als zentrale Steuereinheit für Beleuchtung, Bilgenpumpen, Ankerwinden, Hupen und weitere Bordverbraucher. Besonders auf modernen Yachten sorgt es für eine aufgeräumte Optik, hohe Sicherheit und maximale Bedienfreundlichkeit – auch bei Nacht oder anspruchsvollen Wetterbedingungen.

Technische Daten

• IP67
• Spannung: 12 / 24 V
• Leistung: 1 x 5 A, 2 x 10 A, 1 x 15 A
• Panell: 62 x 62 x 10 mm
• Steuereinheit: 100,5 x 152 mm
• Einbau: 16 mmØ
• Schalttafel mit 4 Schalter
