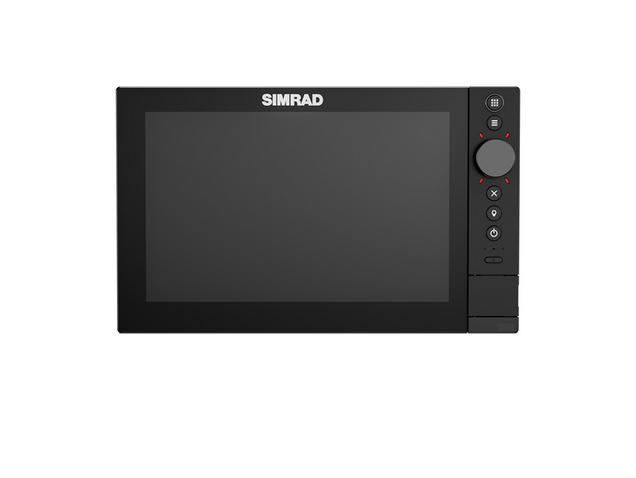

Simrad NSS 4-10" Kartenplotter mit 1 kW Sonarmodul

Simrad NSS 4 – Premium Multifunktionsdisplay für moderne Cockpits

Das Simrad NSS 4 ist ein hochmodernes Multifunktionsdisplay für Skipper, die maximale Leistung, präzise Navigation und nahtlose Systemintegration an Bord erwarten. Das elegante Glass-to-Edge-Design mit hochauflösendem Multi-Touch-Display sorgt für eine exzellente Darstellung von Seekarten, Navigationsdaten und Systeminformationen – selbst bei direkter Sonneneinstrahlung und anspruchsvollen Lichtverhältnissen.

Herzstück des Systems ist ein leistungsstarker Qualcomm® 8-Core-Prozessor, der für extrem schnelle Reaktionszeiten, flüssige Kartenbewegungen und eine stabile Performance sorgt. Das neu entwickelte Betriebssystem ermöglicht eine besonders intuitive Bedienung. Die Kombination aus Touchscreen, Drehregler und Tastenfeld gewährleistet volle Kontrolle unter allen Bedingungen – auch bei Seegang oder mit nassen Händen.

Der integrierte GNSS-Empfänger unterstützt GPS, GLONASS, Galileo und Beidou und liefert hochpräzise Positionsdaten in Echtzeit. In Verbindung mit C-MAP® X-Gen Seekarten oder kompatiblen Karten von Drittanbietern wird die Navigation übersichtlich, zuverlässig und komfortabel. Der NSS 4 ist ideal für Anwender, die bereits ein externes Sonarmodul nutzen oder den Fokus auf professionelle Navigations- und Steuerfunktionen legen.

Durch umfassende Netzwerkfähigkeit lässt sich das System nahtlos in bestehende Bordelektronik integrieren. Es unterstützt Simrad Radar, Autopiloten, Sonarmodule (z. B. S3100, S5100) sowie Trollingmotoren von Simrad, Rhodan und MotorGuide. Auch Systeme wie Mercury®, CZone® oder SiriusXM® können eingebunden werden. Damit wird der NSS 4 zur zentralen Steuer- und Navigationsplattform moderner Boote.

• ✔ Hochauflösendes Multi-Touch Display sehr klar
• ✔ Schneller 8-Core Prozessor für Top-Performance
• ✔ GNSS mit GPS, GLONASS, Galileo, Beidou
• ✔ Hybridsteuerung: Touch, Drehregler, Tasten
• ✔ Netzwerkfähig über NMEA2000 & Ethernet
• ✔ Kompatibel mit Radar, Autopilot, Sonar
• ✔ Modernes Glass-to-Edge Cockpit-Design
• ✔ Ideal für professionelle Navigation

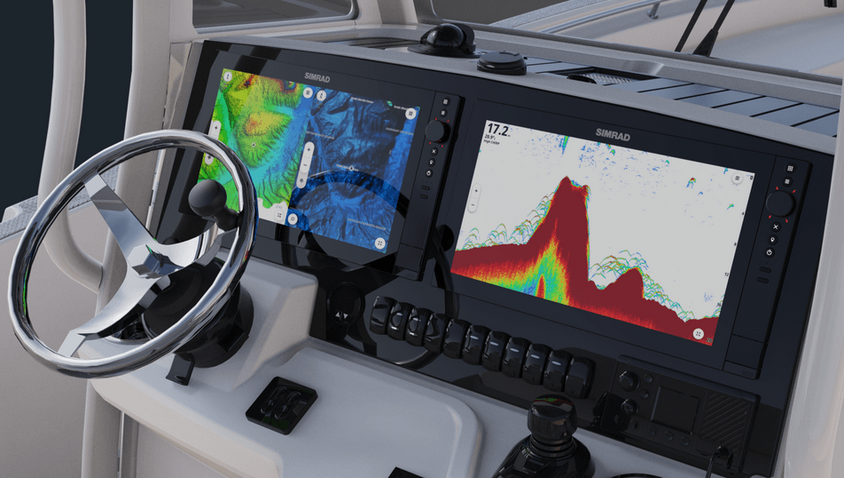

Der Simrad NSS 4 eignet sich für Segelyachten, Motorboote, Offshore-Boote und Sportboote, die eine leistungsstarke Navigationslösung mit hoher Integrationsfähigkeit benötigen. Er wird im Cockpit oder am Steuerstand installiert und dient als zentrale Anzeige für Karten, Radar, Autopilot und Bordnetzwerke. Besonders bei komplexen Systemen und professionellen Anwendungen sorgt der NSS 4 für maximale Übersicht und Kontrolle an Bord.

Merkmale:

• ✅ Hochauflösendes 10" SolarMAX™ IPS-Touchdisplay
• ✅ Unterstützung für C-MAP® Discover X & Reveal X Seekarten
• ✅ NMEA 2000® & Ethernet-kompatibel für Netzwerkverbindungen
• ✅ Ultraschneller Quad-Core-Prozessor für nahtlose Performance
• ✅ Split-Screen-Funktion für Karte, Radar & Echolot gleichzeitig
• ✅ Autopilot-, AIS- und Radar-Integration möglich
• ✅ WLAN & Bluetooth® für Software-Updates und mobile Steuerung

Hybride Steuerelemente für alle Bedingungen

Der NSS 4 bietet drei Steuerungsoptionen, die maximale Kontrolle bei allen Einstellungen und Bedingungen ermöglichen. Der Touchscreen ist ideal zum Erkunden von Karten, was mit dem NSS 4 reibungsloser als je zuvor möglich ist. Ziehen Sie, um neue Bereiche zu entdecken, zoomen Sie mit den Fingern hinein und heraus, und tippen Sie, um weitere Details zu den Bereichen anzuzeigen. Mit dem Drehregler können Sie im Handumdrehen durch Menüs blättern und die Datenanzeige anpassen. Außerdem bietet das Tastenfeld eine Auswahl an One-Touch-Funktionen für eine einfache Navigation.

Unübertroffene Geschwindigkeit

Erleben Sie die Leistung eines blitzschnellen Qualcomm®-8-Core-Prozessors, der jede Bewegung auf dem Wasser mitmacht.

Sofortige Reaktion

Navigieren Sie nahtlos von einer App zur nächsten ohne Verzögerungen und mit reibungslosen Übergängen. So können Sie sich auf Bootstouren und Angeln konzentrieren – und nicht auf dem Bildschirm.

Ultraschnelle Karten

Der NSS 4 bietet unser bisher schnellstes Autorouting und eine rasche Kartendarstellung, damit Sie Ihren nächsten Angelplatz schnell finden.

Fortschrittliche Angeltechnologie für das ultimative System für Sportangler

Active Imaging™ HD bietet ein ultraklares, hochauflösendes Sonar, das Fische und Unterwasserstrukturen in atemberaubender Detailtreue zeigt. Das macht es einfacher, die besten Angelplätze zu finden.

Integration

Dank der nahtlosen Integration in die gesamte Simrad®-Elektroniksuite haben Sie die volle Kontrolle. Stellen Sie mühelos eine Verbindung mit unseren äußerst leistungsstarken HALO®-Radaren, dem RECON™-Trollingmotor, der unglaublichen Simrad®-App und vielem mehr her.

Entwickelt für vollständige Anpassbarkeit

Machen Sie den NSS 4 mit seinem umfangreichen Angebot an Anpassungsoptionen zu Ihrem persönlichen Modell. Erstellen Sie Instrumenten-Bildschirme, die für Sie gemacht sind, und passen Sie unsere vorkonfigurierten Dashboards an Ihren Stil an. Erstellen Sie benutzerdefinierte geteilte Bildschirme basierend auf Ihren eigenen Präferenzen und der Bildschirmeinrichtung.

Technische Daten

Allgemeine Spezifikationen

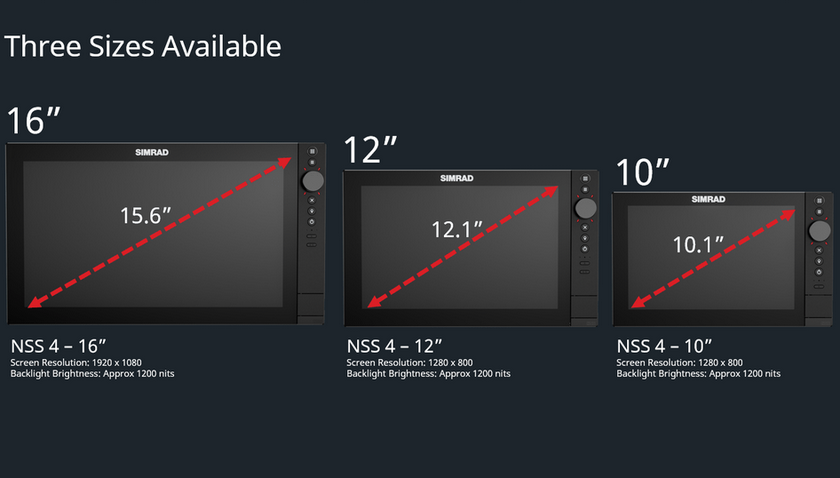

• Displaygröße: 10 Zoll
• Auflösung : 1280 × 800 Pixel
• Helligkeit: >1200 nits
• Betrachtungswinkel: 80 ° oben/unten, 80 ° links/rechts
• Touchscreen: Multi-Touch

Physische Eigenschaften

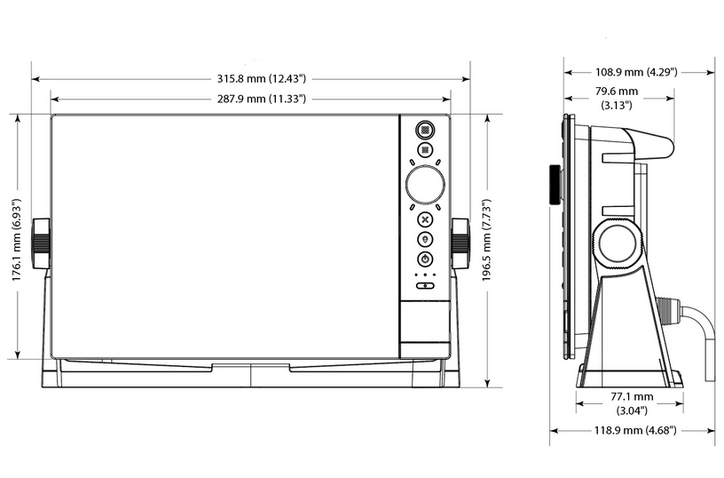

• Abmessungen (ohne Halterung): 287,9 mm × 176,1 mm × 79,6 mm
• Abmessungen (mit Halterung): 315,8 mm × 196,5 mm × 79,6 mm
• Gewicht ca. 1,8 kg
• Kompasssicherer Abstand: 35 cm
• Montageart: Bracket- oder Rückmontage
• IP-Schutzklasse: IPX6 / IPX7

Elektrische Daten

• Versorgungsspannung: 12/24 V DC (10-31,2 V DC)
• Max. Leistungsaufnahme: 28 W
• Empfohlene Sicherung: 5 A

GPS & Navigation

• GPS-Empfänger: 10 Hz GNSS (GPS + GLONASS + optional Galileo/Beidou/QZSS)
• Kanäle: 32 Kanäle
• Waypoints: 10.000
• Tracks: 75.000 Trackpunkte
• Routen: 125 Routen

Sonar & Echolot

• Echolottyp: Dual-Channel 1 kW CHIRP Sonar integriert
• Frequenzbereiche: Low/Medium/High CHIRP
• Downscan: 455 kHz, 800 kHz, 700 kHz CHIRP, 1200 kHz CHIRP
• Sidescan: 455 kHz, 800 kHz, 455 kHz CHIRP, 1200 kHz CHIRP
• Sonar-Anschlüsse: 2 × 9-Pin Xsonic Ports
• Netzwerk-Sonarmodule: Unterstützt S3100 und S5100

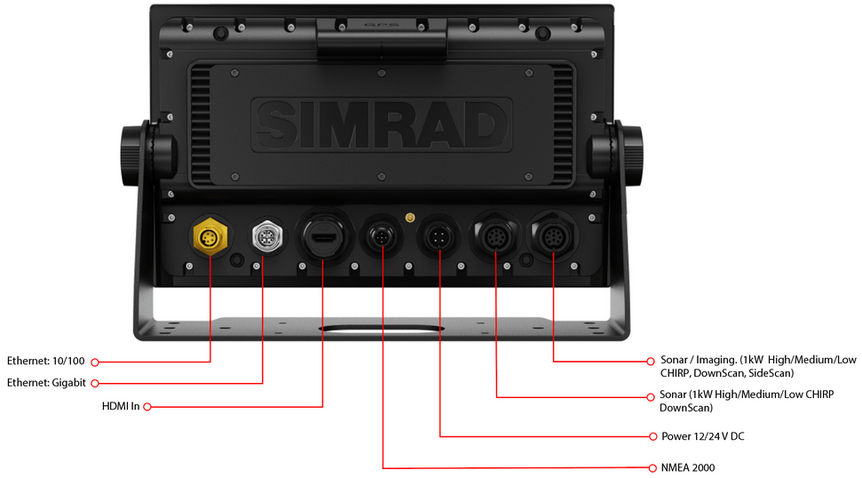

Schnittstellen & Vernetzung

• Ethernet 1 × X-Coded M12 GbE, 1 × gelb 5-Pin
• NMEA 2000: 1 × Micro-C Port, 1 LEN
• SD-Kartenslots: 2 × microSD / SDHC
• Videoeingang: Video-In, IPCAM-1, FLIR 232/300, ONVIF IP-Kamera
• AIS-Empfang: Über NMEA 2000
• Autopilot-Kompatibilität: NAC-1, NAC-2, NAC-3, NAC-D

Umwelt & Betriebsbedingungen

• Betriebstemperatur: –15 °C bis 55 °C
• Lagertemperatur: –20 °C bis 60 °C
• Feuchte & IEC 60945: 66 °C bei 95 % rel. Feuchte
• Stoß & Vibration: 100.000 Zyklen bei 20 G

Kartografie

• Kartentypen: C-MAP (Discover X, Reveal X) & Drittanbieter-Charts
• Kartenspeicher: microSD / SDHC
