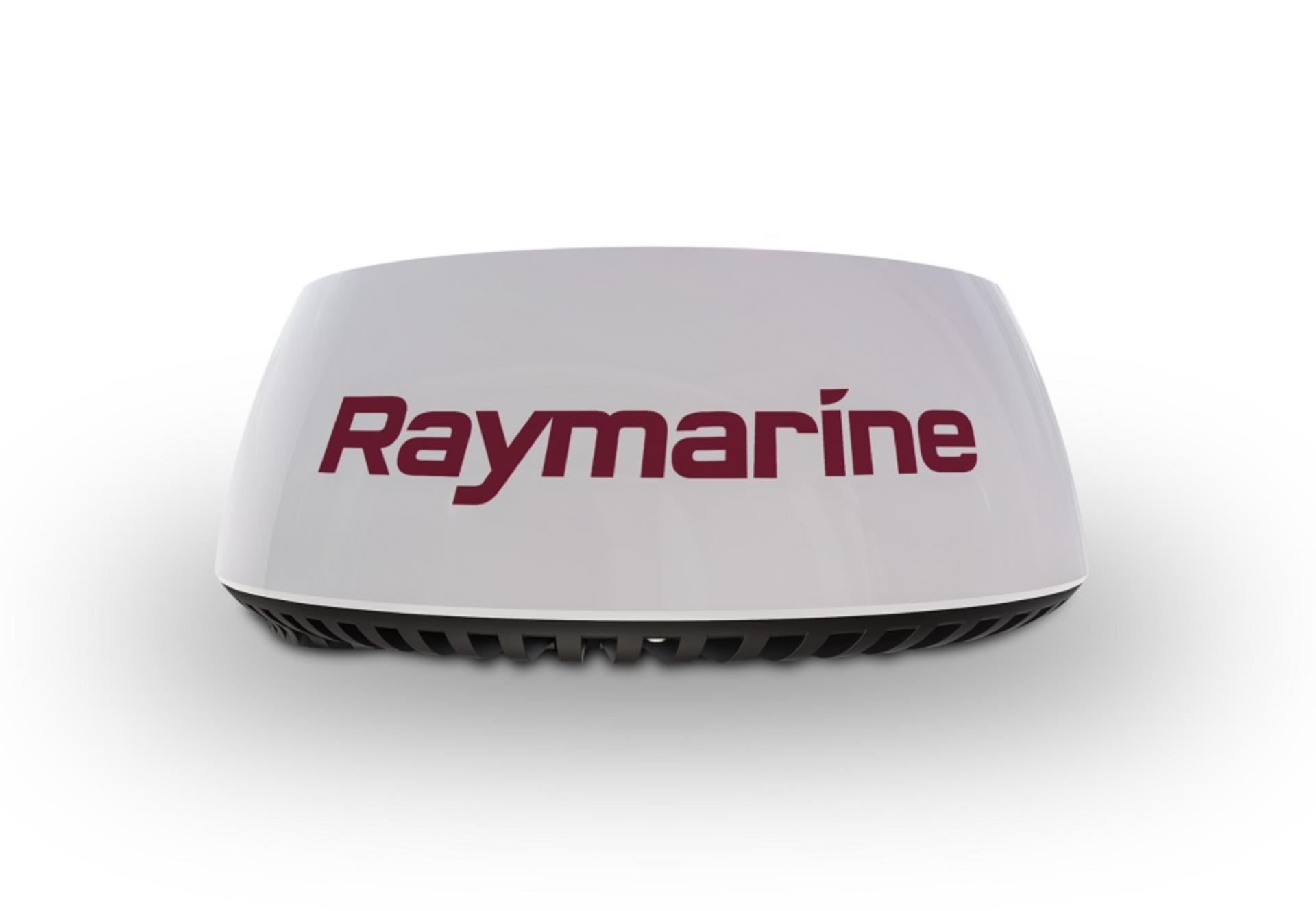

Raymarine Quantum Q24D Radar mit 10 Meter Kabel

Raymarine Quantum Q24D Radar – Hochmodernes CHIRP Pulskompressionsradar mit Dopplerkollisionsvermeidung

Das Raymarine Quantum Q24D Radar mit Dopplerkollisionsvermeidungstechnologie ist das Radar der nächsten Generation, das überlegenes Zielbewusstsein und präzise Navigation für Ihr Boot bietet. Mit der fortschrittlichen CHIRP Pulskompressionstechnologie liefert der Quantum 2 Radar klare, detaillierte Bilder sowohl auf langen als auch extrem kurzen Reichweiten.

• ✔ Doppler-Technologie für Kollisionsvermeidung – Sofortige Anzeige beweglicher Radar-Kontakte mit Farb-Codierung
• ✔ Überlegene Reichweite – Verlässliche Zielerkennung auf langen und kurzen Distanzen
• ✔ Sicherer bei dichter Verkehrslage – Identifikation von potenziellen Gefahren bei hoher Verkehrsfrequenz
• ✔ Einfache Handhabung – Intuitive Benutzeroberfläche für schnelle Navigation und Analyse
• ✔ Langlebig und robust – Schützt Ihr Boot durch zuverlässige und präzise Daten in jeder Wetterlage
• ✔ Schwarz Design – Modernes, elegantes Design für Ihre maritime Ausrüstung

Optimale Sicherheit und Navigation für Ihr Boot

Dank der Doppler-Verarbeitung werden bewegliche Ziele schnell erkannt und klar angezeigt, was besonders in stark frequentierten Gewässern und bei schwierigen Wetterbedingungen entscheidend ist. Das Quantum Q24D Radar ist daher der ideale Begleiter für präzise Navigation, Sicherheitswarnungen und Vermeidung von Kollisionen auf See.

🛒 Jetzt bestellen und die Sicherheit Ihrer Navigation erhöhen!

• Die Doppler-Anzeige für bewegliche Ziele ermöglicht auf einen Blick eine hervorragende Situationseinschätzung
• Vollautomatische ARPA-Zielverfolgung zusammen mit manuellem MARPA-Modus
• Justierbarer True-Trails-Zielverlauf zeigt den Bewegungsverlauf von beweglichen Kontakten
• CHIRP-Pulskompression erkennt Kontakte in einem Abstand von nur 18 Fuß bei Navigation mit Null-Sichtbarkeit
• 24-Meilen-Reichweite zur frühzeitigen Erkennung von Verkehr, Navigationshilfen, Landfall und Wetter
• Sofortiges Erkennen – Quantum startet und ist innerhalb von Sekunden funktionsbereit
• Hervorragende Interferenzunterdrückung eliminiert das Geräusch von anderen Radargeräten
• Vereinfachte Installation mit Wi-Fi oder dünn-drahtiger Netzwerkverbindung
• Einfaches Aufrüsten – Quantum 2 passt an das gleiche Schraubensystem wie andere Scanner von Raymarine
• Leicht und einfach zu installieren – Quantum wiegt bis zu 50% weniger als vergleichbare Magnetron-Radare
• Sichere Emissionen – Quantum kann überall an Bord montiert werden
• Geringer Stromverbrauch für längere Akkulaufzeit bei gesetzten Segeln

Wie funktioniert ein Doppler-Radar?

Mikrowellen-Energiewellen prallen von einem fernen Ziel ab, genau wie herkömmlicher Radar.

Bewegliche Ziele senden Echos zurück, deren Frequenzen sich nach oben oder unten von der ursprünglichen Übermittlung verschieben.

Bei sich nähernden Zielen nimmt die Frequenz zu, da die Vorderkante der zurückgeworfenen Echos häufiger empfangen wird je mehr sich die Zielreichweite verringert.

Bei sich entfernenden Zielen nimmt die Frequenz ab, da das zurückgeworfene Echo sich mit zunehmender Reichweite ausbreitet.

Doppler-Radargeräte sind so konzipiert, dass sie diese kleinen Veränderungen in der Wellenfrequenz erkennen, um damit sich bewegende Radarziele zu definieren.

Doppler-Zielverarbeitung

Doppler-Radar ist speziell darauf abgestimmt, Frequenzverschiebungen des Radarechos, das von beweglichen oder stationären Zielen zurückgeworfen wird, zu unterscheiden.

Quantum 2 versieht die beweglichen Ziele mit eindeutigen Farbcodes um aufzuzeigen, ob sie sich nähern oder entfernen.

• Eingehende Ziele werden rot markiert.
• Ausgehende Ziele sind grün.

Farbcodierte Ziele machen es einfach, beweglichen Verkehr von anderen stationären Zielen wie Land, Navigationshilfen oder still stehenden/verankerten Schiffen zu unterscheiden.

Automatische Zielerfassung und -Verfolgung

Das Quantum 2 verfügt auch über eine vollautomatische Zielerfassung und -verfolgung. Konfigurieren Sie benutzerdefinierte Sicherheits- oder Alarmzonen und lassen Sie sich vor neu in die Zone eingehenden Radarkontakten warnen. Quantum 2 beginnt automatisch, diese Kontakte zu verfolgen, ihren Kurs, Geschwindigkeit, Closest Point of Approach (CPA) zu berechnen und mehr.

Sie werden durch akustischen Alarm und leicht verständliche Grafiken auf dem Bildschirm vor gefährlichen Kontakten gewarnt.

Quantum 2 verfügt über den neuen True-Trails-Zielverlauf-Display von Raymarine. Durch die True-Trails-Funktionen können Sie den Verlauf der „Heckwelle“ hinter jedem beweglichen Kontakt sehen. Diese zusätzlichen Informationen machen es noch einfacher, die Bewegung von anderen Schiffen zu interpretieren und intelligente Navigationsentscheidungen zum sicheren Vorbeifahren zu treffen.

Robustes und leichtes Design

Wie bei jedem Quantum-System von Raymarine profitieren Sie hier zusätzlich von einem robusten und leichten Design, das super-einfach zu installieren ist. Quantum 2 hat einen sehr geringen Stromverbrauch, weshalb es besonders geeignet für Schiffe ist, die ausschließlich auf Batterie laufen.

Quantum 2 mit Doppler kann als traditionelle Kabelkonfiguration installiert werden oder sich mit der integrierten Wi-Fi-Technologie zu Ihrem MFD von Raymarine verbinden.

Der Quantum 2 mit Doppler legt wirklich den Standard für Sicherheit auf dem Wasser und zur Kollisionsvermeidung fest.

Technische Daten

• Maße: Ø 541 x 209,5 mm
• Gewicht: 5,6 kg
• Stromverbrauch:
  • Sendemodus (max): 17 W
  • Standby-Modus: 7 W
  • Schlafmodus: 2 W
• max. Windgeschwindigkeit: 100 kn

Sender

• Typ: X-Band-Soldi-State-Sender mit Pulskompressionstechnologie
• Sendefrequenz: 9354 - 9446 Mhz
• Höchstleistung: 20 W
• Duplexer: Zirkulator
• Pulsbreite (3 dB): 4 ns bis 14,7
• Pulswiederholungsfrequenz: 2083 Hz
• CHIRP-Bandbreite: bis 32 Mhz

Antenne

• Typ: Patch-Array
• Öffnungswinkel (nominal):
  • horizontal: 4,9°
  • vertikal: 20°
• Drehgeschwindigkeit: 24 U/min

Doppler

• Zielverfolgung: Verfolgung von 10 simultanen MARPA- und/ oder ARPA-Zielen
• Zielfilterung: True-Motion-Modus identifiziert nur die Objekte, die sich relativ zum Schiff bewegen

Lieferumfang

• 1x Quantum 2 Radom
• 1x 10 m Stromkabel
• M8 Befestigungsschrauben mit Federscheiben und Unterlegscheiben
• Dokumentationspaket (einschl. Montageschablone)

Raymarine Original Nummer: T70416
