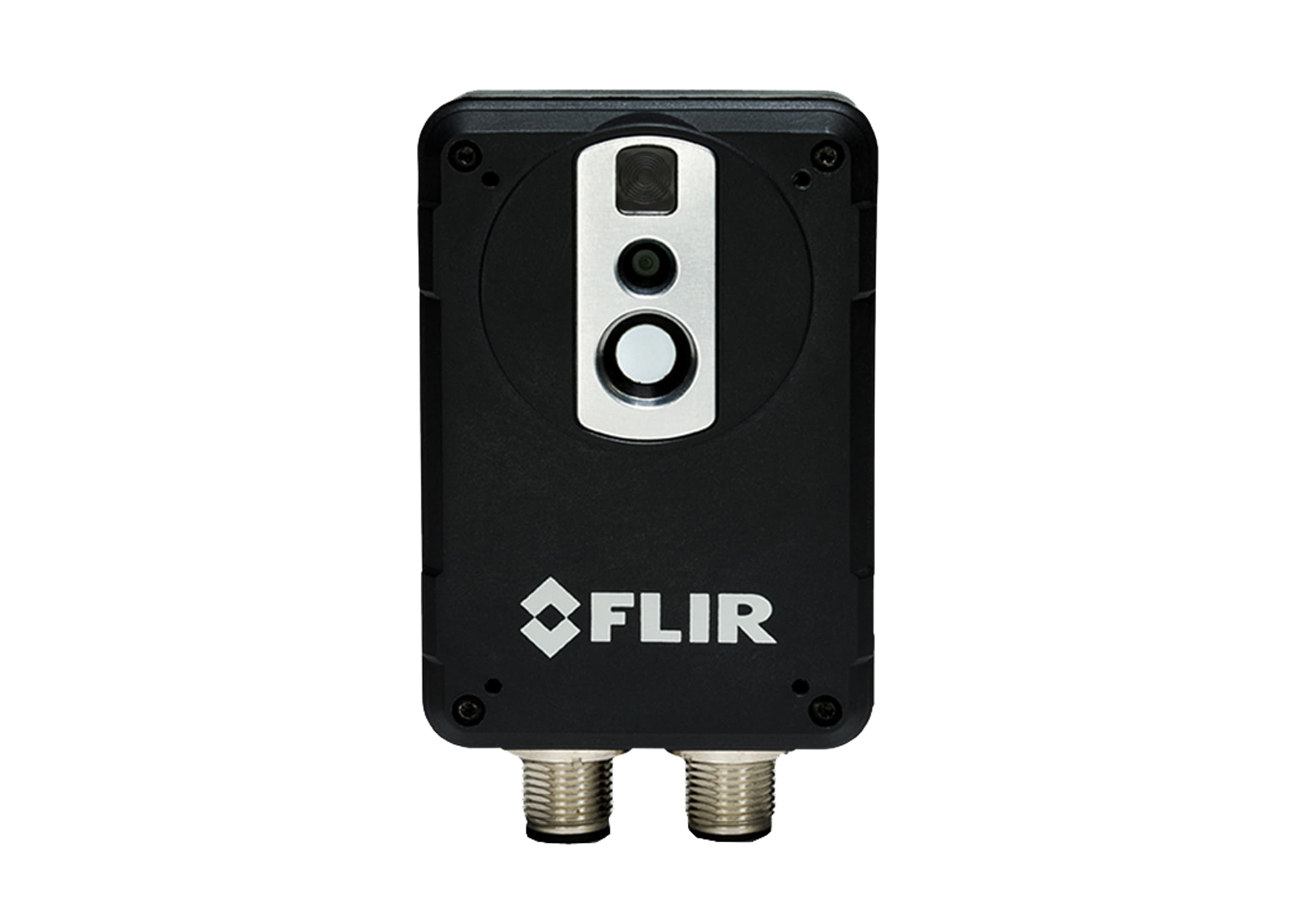

Raymarine Flir MTMS Wärmebild-Überwachungssystem

Raymarine FLIR MTMS – Wärmebild-Überwachungssystem für maximale Maschinensicherheit an Bord

Das Raymarine FLIR MTMS (Marine Thermal Monitoring System) ist ein professionelles Wärmebild-Überwachungssystem zur permanenten Kontrolle kritischer Maschinenteile an Bord. Es wurde speziell entwickelt, um potenzielle Schäden frühzeitig zu erkennen – noch bevor es zu einer Havarie oder kostspieligen Ausfällen kommt.

Durch die kontinuierliche thermische Überwachung von Motoren, Abgaskrümmern, Wellenlagern und weiteren hitzebelasteten Komponenten sorgt das MTMS für ein deutlich erhöhtes Sicherheitsniveau auf See.

Frühzeitige Erkennung kritischer Temperaturabweichungen

Temperaturanstiege an Motoren oder Antriebskomponenten sind oft erste Anzeichen für Defekte, mangelnde Schmierung oder Überlastung. Das FLIR MTMS erkennt diese Veränderungen zuverlässig und warnt den Skipper frühzeitig.

Sobald voreingestellte Temperaturschwellen überschritten werden, sendet das System:

• Akustische Warnmeldungen
• Visuelle Alarme auf dem Multifunktionsdisplay

So können Probleme rechtzeitig behoben werden – bevor sie sich zu ernsten Schäden entwickeln.

MSX®-Technologie für klare, verständliche Wärmebilder

Die integrierte FLIR MSX®-Technologie (Multi-Spectral Dynamic Imaging) kombiniert Wärmebildinformationen mit Details aus dem sichtbaren Spektrum. Dadurch entstehen besonders kontrastreiche und leicht interpretierbare Wärmebilder.

Bauteile, Schrauben, Kanten und Strukturen bleiben klar erkennbar, während Temperaturunterschiede deutlich hervorgehoben werden. Dies erleichtert die schnelle Diagnose direkt vom Steuerstand aus.

Nahtlose Integration in Raymarine-Systeme

Das FLIR MTMS lässt sich einfach mit kompatiblen Raymarine-Kartenplottern verbinden. Die vollständige Systemintegration ermöglicht eine zentrale Überwachung direkt am Steuerstand – ohne zusätzliche Monitore oder komplexe Installationen.

Damit wird das MTMS zu einem integralen Bestandteil moderner Bordüberwachungssysteme.

Das Raymarine FLIR MTMS eignet sich ideal für:

• Hochseeyachten und Motoryachten
• Berufsschiffe & Versorgungsboote
• Behörden- und Einsatzboote
• Charterflotten
• Schiffe mit leistungsstarken Innenbordmotoren

Gerade bei längeren Offshore-Passagen oder anspruchsvollen Einsätzen bietet die kontinuierliche thermische Überwachung einen entscheidenden Sicherheitsvorteil. Kritische Maschinenteile bleiben jederzeit im Blick – auch bei hoher Last oder langen Betriebszeiten.

Im Gründl Online-Shop erhalten Sie mit dem Raymarine FLIR MTMS eine professionelle Lösung zur präventiven Maschinenüberwachung – für maximale Betriebssicherheit und zuverlässigen Schutz Ihrer Bordtechnik.

Rechtzeitig Handeln

Thermische Alarmauslösung und visuelle Analyse

Programmieren Sie bestimmte Bereiche so, dass automatische Spot-Alarme ausgelöst werden, wenn die Temperatur einen voreingestellten Grenzwert überschreitet.

Potenzielle Probleme frühzeitig erkennen

Die exklusive Multi-Spectral-Dynamic-Bildgebung (MSX®) von FLIR erstellt Wärmebilder, die einfach zu verstehen sind. So können Sie mögliche Probleme an Bord erkennen, bevor es zu spät ist.

Kartenplotter-Integration

Betrachten Sie Wärmebilder, sichtbare Bilder und MSX-Videobilder ganz einfach auf den Kartenplottern von Raymarine und Garmin.

Alle FLIR MTMS-Systeme werden mit einem Montagebügel und einem DC-PoE-Injektor sowie einem RayNet auf RJ45-Kabel und einem M12X auf RJ45-Kabel geliefert. Wählen Sie zur Komplettierung Ihrer Installation zwischen der Montagehalterung mit einem Kugelgelenk (R70375) oder der Montagehalterung mit zwei Kugelgelenken (261-2319-00).

Technische Details:

Bildgebung & optische Daten

• IR-Auflösung: 80 × 60 Pixel
• Thermische Empfindlichkeit / NETD: < 0,10 °C bei +30 °C (+86 °F) / 100 mK
• Sichtfeld (FoV): 48° × 37°
• Fokus: Fest

Detektordaten

• Detektortyp: Focal Plane Schlitzstrahler (FPA), ungekühlt Mikrobolometer
• Spektralbereich: 7,5 – 13 μm

Visuelle Kamera

• Integrierte Digitalkamera: 640 × 480
• Digitalkamera, FOV: Passt sich dem IR-Objektiv an
• Empfindlichkeit: Minimum 10 Lux ohne Beleuchtung

Messung

• Objekttemperaturbereich: –10 °C bis +150 °C (14 °F bis 302 °F)
• Genauigkeit: ±2 °C (±3,6 °F) oder ±2 % des Messwert (+10 bis +100 C bei +10 bis +35 amb)

Messanalyse

• Messpunkte: 6
• Bereich: 6 Rechtecke mit Max./Min./Durchschnittswert
• Automatische Erkennung von Heiß-/Kaltzonen: Max/Min Temp.- Wert und Position werden im Feld angezeigt
• Messvoreinstellungen: Ja
• Korrektur der atmosphärischen Übertragung: Automatisch, basiert auf den Angaben für Entfernung, atmosphärische Temperatur und relative - Luftfeuchtigkeit
• Korrektur der optischen Übertragung: Automatisch, basierend auf den Signalen der internen Sensoren
• Emissionsgrad-Korrektur: Variabel von 0,01 bis 1,0
• Korrektur der reflektierten scheinbaren Temperatur: Automatisch, basierend auf dem Eingang der reflektierten Temperatur
• Korrektur externer Optik/Fenster: Automatisch, basiert auf der Eingabe des Transmissionsgrads der Optiken/Fenster und der Temperatur
• Messkorrekturen: Globale Objektparameter

Alarm

• Alarmfunktionen: Automatische Alarme für jede ausgewählte Messfunktion. Maximal 5 Alarme können konfiguriert werden.
• Alarmausgang: Digitalausgang, Bildspeicherung, Dateiübertragung (FTP), E-Mail (SMTP), Benachrichtigung

Setup

• Farbpaletten: Farbpaletten (SW, SW invertiert, Eisen, Regenbogen)
• Konfigurationsanweisung: Datum/Uhrzeit, Temperatur °C/°F
• Webschnittstelle: Ja

Speichern von Bildern

• Speichermedien: Integrierter Speicher zur Bildspeicherung
• Bildspeichermodus: IR, visuell, MSX
• Dateiformate: JPEG+FFF

Ethernet

• Ethernet: Steuerung, Ergebnis und Bild
• Ethernettyp: 100 MBit/s
• Ethernetstandard: IEEE 802.3
• Ethernet-Steckertyp: M12, 8-polig, X-codiert
• Ethernet - Videostreaming: Ja
• Ethernet-Stromversorgung: Spannungsversorgung über Ethernet, PoE IEEE 802.3af Klasse 0
• Ethernetprotokolle: Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour)

Schnittstelle für Marineelektronik

• Kartenplotterdisplays: Netzwerkkompatibel mit vernetzten PCs sowie Raymarine- und Garmin Kartenplottern

Bildstreaming

• Bildstreamingformate: Motion JPEG, MPEG, H.264
• Bildstreamingauflösung: 640 × 480
• Bildmodi: Wärmebild, Realbild, MSX (Infrarotbild mit verbesserter Detaildarstellung)
• Automatische Bildeinstellung: Kontinuierlich

Spannungsversorgung (PoE-Injektor)

• Externe Spannungsversorgung: 12/24 VDC, 2 W kontinuierlich/max. 3,1 W absolut
• Externer Spannungsstecker: Schraubverbindung (12 V/0 V/Gehäuse)
• Zulässiger Spannungsbereich: 9–36 V DC

Umgebungsbedingungen

• Betriebstemperaturbereich: 0 °C bis +50 °C (32 °F bis +122 °F)
• Lagertemperaturbereich: -40 °C bis +70 °C (-40 °F bis +158 °F) IEC 68-2-1 und IEC 68-2-2
• Luftfeuchtigkeit (Betrieb und Lagerung): IEC 60068-2-30/24 Std./95 % relative Luftfeuchtigkeit +25 °C bis +40 °C (+77 °F bis +104 °F) / 2 Zyklen
• EMV: EN 61000-6-2:2001 (Störfestigkeit) EN 61000-6-3:2001 (Emission) FCC 47 CFR Teil 15 Klasse B (Emission) EN 60945: 2002
• Gehäuse: IP67 (IEC 60529)
• Stoß: 25 g (IEC 60068-2-29)
• Vibration: 2 g (IEC 60068-2-6) EN 60945:2002
• Ignition Protection: EN 28845:1993

Physikalische Kenndaten

• Kameraabmessungen (L × B × H): 54 × 25 × 79 mm (2,1 x 1 x 3,1 in.) ohne Anschlüsse, 54 × 25 × 95 mm (2,1 x 1 x 3,7 in.) mit Anschlüssen
