Raymarine EV-100 Power

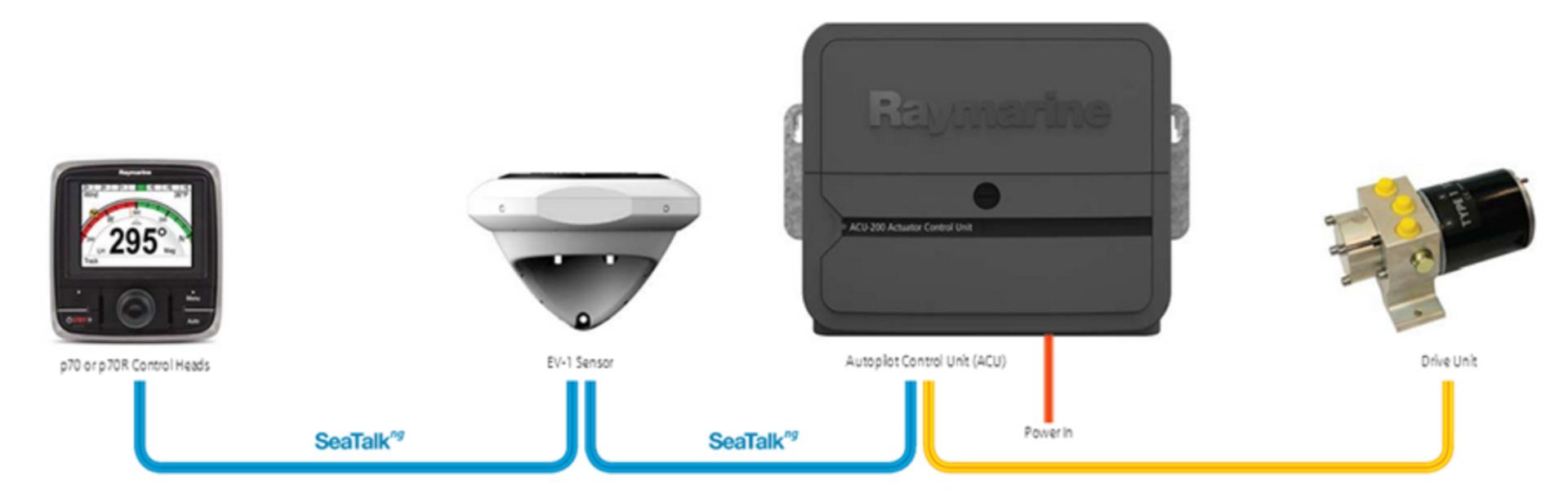

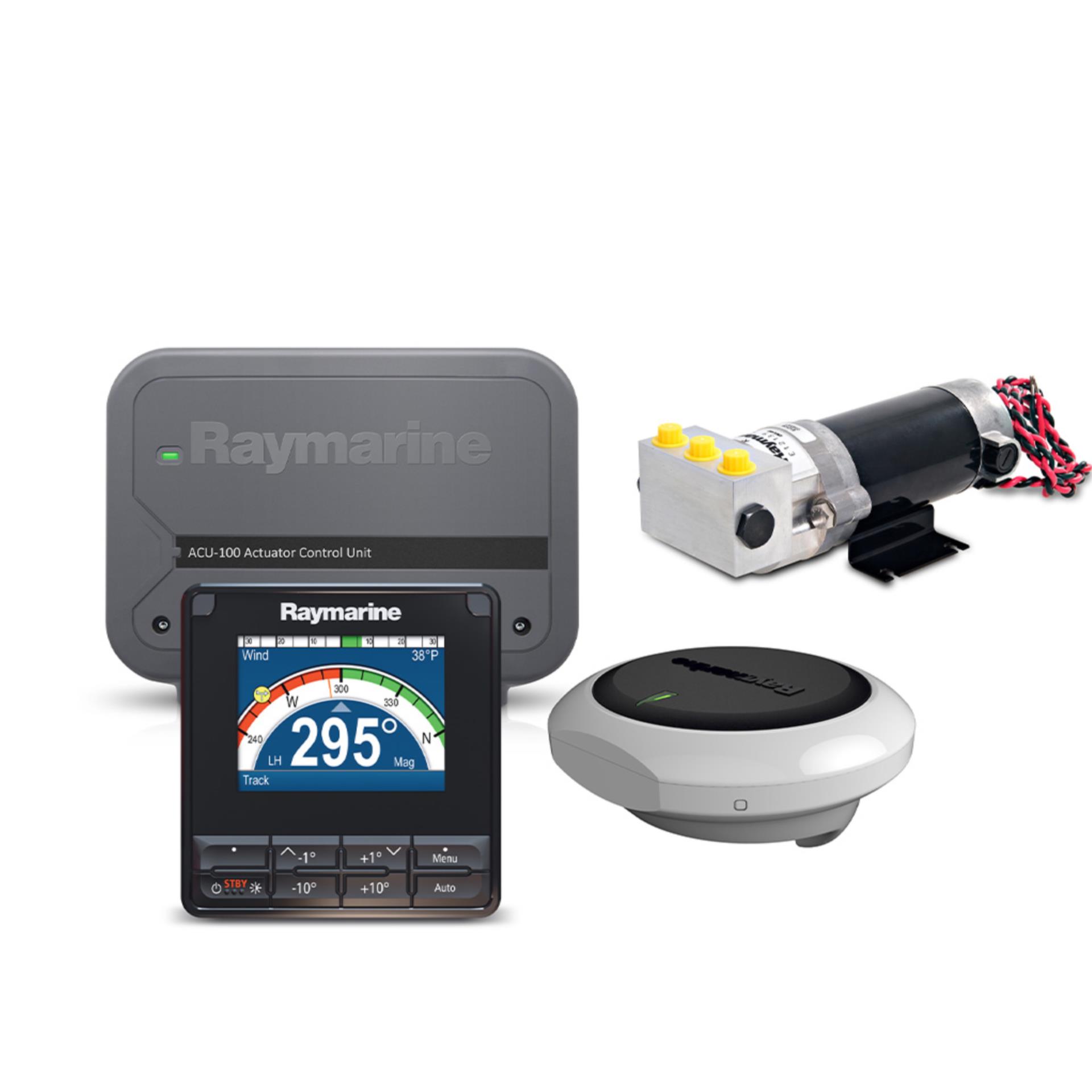

Das EV-100 Power Autopilot System besteht aus dem revolutionären EV-1 Sensor, der wasserdichten und kompakten ACU-100, einem p70R Bediengerät und Raymarine’s effizienter 0.5 Liter Hydraulikpumpe.
Dieses System passt perfekt zu Booten mit einem einzelnen Außenborder und hydraulischer Steuerung, es kann über oder unter Deck montiert werden. Genießen Sie beste Autopilot Performance zu einem sehr attraktiven Preis.

• Automagic™ - Keine langwierige Inbetriebnahme notwendig. Schnelle Kalibrierung des Kompasses. Plug-and-Play-Anschlüsse
• Einfache Installation - Keine Einschränkung bei der Montage wie bei herkömmlichen Heading Sensoren. Der EV-Sensor kann über oder unter Deck montiert werden. Installation auch kopfüber oder außerhalb der Schiffsmitte möglich
• Luft- und Raumfahrttechnologie - Exakte 9-Achsen-Überwachung des Gierens, der Roll- und Stampfbewegungen sowie der Kursabweichungen des Schiffes
• Kraftstoffsparend - durch die präzise Steuerung der Evolution Autopiloten erreichen Sie das Ziel schneller und sparen dabei Kraftstoff

EV-1 Sensor

Der EV-1 E70096 wurde für mechanische und hydraulische Evolution Autopilotensysteme entwickelt.

Das SeaTalk^ng-Netzwerk ermöglicht die Verbindung mit nur einem Kabel für Spannung und Daten von der Evolution ACU (Actuator Control Unit) und die Verbindung mit erweiterten SeaTalk^ng- und NMEA2000-Netzwerken.

ACU-100

Mit der ACU-100 (E70098) macht Raymarine die außergewöhnliche Leistungsfähigkeit der Evolution Autopiloten auch auf kleineren Sportbooten verfügbar.

Speziell für die einmaligen Pinnen- und Radantriebe bietet die ACU-100 eine kraftvolle und sichere Schnittstelle zwischen der Bootssteuerung und dem revolutionären EV-1 Kurscomputer und 9-achsen Sensor.

Als wirkliche Neuerung zählt, dass die ACU-100 vollständig versiegelt ist und damit über Deck montiert werden kann, wenn der Platz unter Deck begrenzt / magnetisch nicht geeignet ist.

P70R / P70Rs Autopilot-Bedieneinheiten (Power)

Die p70R / p70Rs Autopilot-Bedieneinheiten wurde speziell für motorgetriebene Yachten entwickelt und wird mit einer Kombination aus Funktionstasten und Drehknopf bedient. Das hochmoderne, hintergrundbeleuchtete LED-Display bietet bei geringem Stromverbrauch Bilder mit leuchtenden Farben und scharfem Kontrast. Weite horizontale- und vertikale Betrachtungswinkel gewährleisten eine klare Erkennbarkeit des Displays von allen akuten Positionen aus.

Die p70R / p70Rs Bedieneinheit verfügt außerdem über eine LightHouse Bedienoberfläche und einen Einrichtungsassistenten, damit Sie den Autopiloten schnell und einfach konfigurieren können. Das p70R ist nicht mehr lieferbar, der nachfolger p70Rs hat die Art.Nr. E70329.

Hydraulikpumpe 0,5 l (12V)

Die 0,5 Liter Hydraulikpumpe E12139 bewegt die hydraulische Steuerung Ihres Bootes als Teil des Raymarine Autopilot-Systems. Vorrangig wurde die Pumpe zum Einsatz in bestehenden hydraulischen Systemen entwickelt. Alternativ kann sie auf Booten mit mechanischer Steuerung mit einem zusätzlichen Zylinder verwendet werden.

Die Hydraulikpumpe besteht aus einem Servo-Motor, der eine Pumpe mit Präzisions-Getriebe und Rückschlagventil antreibt.

Lieferumfang

• 1x EV-100
• 1x ACU-100
• 1x P70R/P70Rs Autopilot-Bedieneinheit
• 1x Hydraulikpumpe 0,5 l
• 1x SeaTalk^ng Netzkabel 0,4 m
• 1x SeaTalk^ng Backbone-Kabel 5 m
• 1x SeaTalk^ng Spur-Kabel 0,4 m
• 1x SeaTalk^ng 5-Weg-Verbinderblock
• 2x SeaTalk^ng T-Stück-Verbinder
• 2x SeaTalk^ng Abschlusswiderstand
