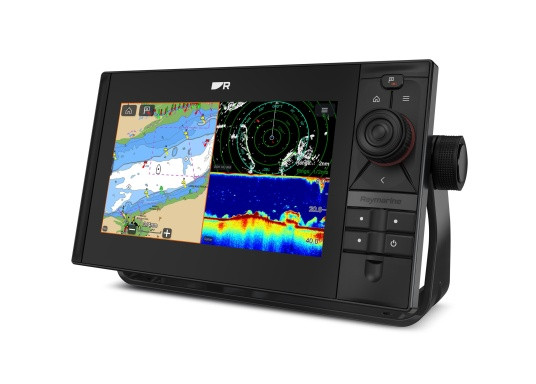

Raymarine Axiom2 Pro 16 S,16” HybridTouch-Kartenplotter

Raymarine Axiom2 Pro HybridTouch Kartenplotter – Leistungsstarkes All-in-One Navigationssystem mit High CHIRP Sonar

Modernste Navigationstechnologie für anspruchsvolle Skipper

Der Raymarine Axiom2 Pro HybridTouch Kartenplotter mit High CHIRP Sonar für CPT-S Geber ist ein leistungsstarkes All-in-One Navigationssystem, das modernste Navigationstechnologie mit intuitiver Bedienung kombiniert. Entwickelt für ambitionierte Skipper und professionelle Anwender, vereint das System Kartenplotter, Fischfinder, Radarsteuerung, Autopilotintegration und Videoüberwachung in einer einzigen, leistungsfähigen Multifunktionslösung.

Dank der innovativen HybridTouch™-Steuerung kann der Axiom2 Pro sowohl über den präzisen Touchscreen als auch über eine ergonomische Tastatur mit Drehregler bedient werden. Diese flexible Bedienung ermöglicht eine komfortable Nutzung selbst bei rauer See oder bei nassen Händen – ein entscheidender Vorteil im maritimen Alltag.

Das integrierte High CHIRP Sonar sorgt für eine zuverlässige und präzise Darstellung der Unterwasserwelt. In Kombination mit einem Raymarine CPT-S Geber liefert das System exakte Tiefeninformationen sowie eine klare Darstellung von Strukturen und Fischzielen unter dem Boot. Damit eignet sich der Axiom2 Pro nicht nur für Navigation, sondern auch ideal für Angler und Sportfischer, die Wert auf präzise Sonardaten legen.

Das moderne LightHouse Betriebssystem von Raymarine überzeugt durch schnelle Reaktionszeiten, eine intuitive Benutzeroberfläche und umfangreiche Navigationsfunktionen. Routenplanung, Wegpunkte, AIS-Daten oder Radarüberlagerungen lassen sich übersichtlich darstellen und komfortabel steuern.

Ein weiterer Vorteil ist die Netzwerkfähigkeit über RayNet. Mehrere Axiom-Displays können problemlos miteinander verbunden werden, sodass ein leistungsstarkes Navigationsnetzwerk entsteht. Dadurch können Karten, Sonardaten, Radar- oder Kamerabilder gleichzeitig auf mehreren Displays angezeigt werden.

• ✔ HybridTouch Steuerung per Touchscreen & Tasten
• ✔ Kartenplotter mit integriertem High CHIRP Sonar
• ✔ Kombiniert Radar, Autopilot und Video
• ✔ Schnelles LightHouse Betriebssystem
• ✔ Netzwerkfähig über RayNet mit Axiom Displays
• ✔ Für CPT-S Geber und präzise Tiefenmessung

Der Raymarine Axiom2 Pro HybridTouch Kartenplotter eignet sich ideal für den Einsatz auf Segelyachten, Motorbooten, Sportbooten und Offshore-Yachten. Das System unterstützt Skipper bei der präzisen Navigation, Routenplanung, Tiefenüberwachung und Kollisionsvermeidung.

Durch die Integration von Radar, Autopilot, AIS, Sonar und Videoüberwachung wird der Axiom2 Pro zum zentralen Steuer- und Informationssystem an Bord. Besonders bei Langfahrten, Küstennavigation oder anspruchsvollen Hafenmanövern sorgt das System für maximale Übersicht und Sicherheit.

Grenzen sprengende Möglichkeiten

Starten Sie schnell mit dem leistungsstarken 6-Kerne-Prozessor des Axiom 2 Pro. Kartenplotter, Radar, Autopilot und Video sind nahtlos integriert und laufen schneller mit dem äußerst intuitiven LightHouse-Betriebssystem.

Bereit für alle Bedingungen

Die HydroTough™-Nanobeschichtung des Axiom Pro 2 ist wasserabweisend für eine für zuverlässige Touchscreen-Steuerung, verbesserte Farben und hervorragende Sichtbarkeit bei Sonnenlicht.

Intelligente Hintergrundbeleuchtung und ein Umgebungslichtsensor passen die Display-Helligkeit automatisch für Tages- und Abendlicht an.

Sichere Steuerung

Planen und plotten Sie Ihren Kurs mit HybridTouch™-Steuerung und übernehmen Sie das Kommando mit zuverlässiger Tastatursteuerung bei rauer See.

Passen Sie Ihr Axiom 2 Pro mit austauschbaren Tastaturen an. Wählen Sie eine dedizierte Evolution Autopilot-Tastatur oder benutzerprogrammierbare Soft-Tasten.

Erweiterte Segelfunktionen

Axiom 2 Pro bietet eine Reihe leistungsstarker Funktionen, mit denen Sie Ihre Leistung unter den Segeln optimieren können.

Polare und dynamische Laylines

Axiom ist mit mehr als 500 Polarprofilen von Regatta- und Kreuzfahrtsegelbooten ausgestattet. Laden Sie Ihr Polarprofil und sehen Sie, wie Sie gegenüber dem Maximalpotenzial Ihres Bootes abschneiden. Sehen Sie dynamische Laylines in Echtzeit auf Ihrer Karte, basierend auf Polaren oder festen Winkeln.

Regatta-Segeln wie ein Profi

Einstellbare Regatta-Timer, Daten-Dashboards und ein SmartStart™ Startlinien-Instrument, mit dem Sie Ihren Regattastart vorhersehen und visualisieren können. Sehen Sie die Line Bias, die Time to Burn sowie das bevorzugte Ende. Überqueren Sie die Linie mit maximaler Kraft.

Taktischer Vorteil

Spezifische Messuhren für das Segeln und Taktik geben Ihnen auf einen Blick die Richtung an, um die VMG (Velocity Made Good) Ihres Bootes zur Luvseite zu maximieren. Das Trimmen von Segeln für eine optimale Leistung ist jetzt einfacher denn je.

Ein Display – Unbegrenzte Möglichkeiten

Entdecken Sie mehr

Die aus offiziellen hydrographischen Kartenquellen erstellten LightHouse-Karten bieten maximale Lesbarkeit, intuitive Navigation und hervorragende Qualität.

Verbessern Sie Ihr Situationsbewusstsein

Fügen Sie ein Quantum 2 Radom-Radar oder einen offenen Schlitzstrahler von Cyclone hinzu und navigieren Sie sicherer mit Doppler-Zielverfolgung und Radar-/Kartenüberblendung.

Machen Sie die Nacht zum Tag

Die maritimen Wärmebildkameras von FLIR machen die Nacht zum Tag und verleihen Ihnen unterwegs Schutz, Sicherheit und Vertrauen.

Klügere Entscheidungen treffen

Fügen Sie eine CAM300 und einen AR200 Sensor für die erweiterte Realität von ClearCruise hinzu. Sehen Sie AIS, Wegpunkte und Kartenobjekte, die auf hochauflösendem Video überlagert werden.

Erweiterte Motorintegration

Verbinden Sie sich mit NMEA2000-kompatiblen Motoren oder erleben Sie eine fortschrittliche Integration mit Motoren von Mercury Smartcraft und Yamaha Command Link.

Streamen, ansehen und zuhören

Streamen Sie Netflix und Spotify, verbinden und steuern Sie die Marine-Audiosysteme Fusion, JL Audio und Rockford Fosgate oder sehen Sie Axiom 2 Pro auf dem großen Bildschirm mit HDMI-Ausgang.

Intelligenteres Bootfahren

Bleiben Sie in Verbindung

Fügen Sie den YachtSense Link Router hinzu, damit Sie an Bord und an Land über die Raymarine-App immer mit Ihrem Boot verbunden sind.

Axiom auf Ihrem Smartphone

Integriertes WLAN ermöglicht das Betrachten und Steuern Ihres Axiom 2 Pro auf Ihrem SmartphonTablet mit der Raymarine-App.

Mehr Möglichkeiten mit LightHouse-Apps

Erweitern Sie die Fähigkeiten unseres Axiom 2 Pro mit Drittanbieter-Apps von unseren Marine-Technologie-Partnern.

Ein leistungsstarkes Navigationssystem erstellen

Zwei RayNet-Ethernet-Anschlüsse und NMEA2000 geben Ihnen die Flexibilität, ein Axiom 2 Pro System mit mehreren Axiom-Displays, Fischfinder-Modulen, Marine-Radar, Autopilot, Wärmebild- und Videokameras zu erstellen.

Techische Daten:

Abmessungen (Bügelmontage)

• Axiom 2 Pro 9: Höhe: 186,2 mm (7,33 Zoll), Breite: 329,5 mm (12,97 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll)
• Axiom 2 Pro 12: Höhe: 246,13 mm (9,69 Zoll), Breite: 388,5 mm (15,3 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll)
• Axiom 2 Pro 16: Höhe: 281,20 mm (11,10 Zoll), Breite 482,50 mm (19,00 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll)

Abmessungen (Aufbau-/flächenbündige Montage)

• Axiom 2 Pro 9: Höhe: 173,79 mm (6,84 Zoll), Breite: 299,32 mm (11,78 Zoll), Tiefe (einschließlich Kabel): 234,9 mm (9,25 Zoll)
• Axiom 2 Pro 12: Höhe: 222,8 mm (8,77 Zoll), Breite: 358,03 mm (14,1 Zoll), Tiefe (einschließlich Kabel): 233,4 mm (9,18 Zoll)
• Axiom 2 Pro 16: Höhe: 258 mm (10,16 Zoll), Breite: 452,02 mm (17,8 Zoll), Tiefe (einschließlich Kabel): 240,4 mm (9,46 Zoll)

Anschlüsse

• Ethernet-Verbindung: 2 RayNet-Anschlüsse (10/100/1.000 MBit/s)
• NMEA-2000-Anschluss: DeviceNet-Stecker
• WLAN:Multiband – 2,4 GHz und 5 GHz 802.11b/g/n
• Bluetooth: v4.0
• Zubehörverbindung: USB-Mikro B
• Interner Speicher: 64 GB Solid-State
• Externer Speicher: 2 MicroSDXC-Kartenschlitze an der Vorderseite
• Digitales Video und Audio: HDMI-Ausgang Mikro-Anschluss Typ D
• Analoge Videoanschlüsse: BNC-Analog-Videoeingang (an Stromkabel)
• Analoge Videoanschlüsse:RCA-Anschlüsse über Stromkabel
• Externe GPS-Antenne: TNC-Steckverbinder

Stromversorgung

• Stromverbrauch bei 12 V DC: Axiom Pro 9: 33,12 W, Axiom Pro 12: 29,88 W, Axiom Pro 16: 42,36 W
• Stromverbrauch bei 24 V DC: Axiom Pro 9: 30,96 W, Axiom Pro 12: 28,8 W, Axiom Pro 16: 40,8 W
• Spannungsbereich: 8 V bis 32 V DC
• Nennnetzspannung: 12 oder 24 V DC
• Stromabschaltung bei 12 V DC: 11 mA (0,13 W)
• Stromabschaltung bei 24 V DC: 18 mA (0,43 W)
• LEN (NMEA 2000 Load Equivalency Number): 1
• Strom: 5 A
• Nennwert der Sicherung: 15 A

GPS (GNSS)

• Positionsgenauigkeit: Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit
• Geodätisches Datum: WGS-84 (Alternativen können am Gerät ausgewählt werden)
• Satellitendifferenzialtyp (SBAS):WAAS (Vereinigte Staaten), EGNOS (Europa), MSAS (Japan), GAGAN (Indien), QZSS (Japan)
• Kanäle: Bis zu 28 Satelliten gleichzeitig verfolgen
• Antenne: Intern – Keramik-Chip ist nahe der Gerätoberseite angebracht
• GNSS-Kompatibilität: GPS, Galileo, GLONASS, Beidou
• Almanach-Aktualisierung: Automatisch
• Signalerfassung: Automatisch
• IC-Empfindlichkeit des Empfängers: 165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart)
• Betriebsfrequenz: 1.574 MHz bis 1.605 MHz
• Aktualisierungsrate: 10 Hz (10 Mal pro Sekunde)
• Zeitraum vom Kaltstart bis zum ersten Fix: < 2 Minuten

Umgebungsbedingungen

• Betriebstemperatur: -25° C bis +55° C (-13° F bis 131° F)
• Lagertemperatur: -30 °C bis +70 °C (-22 °F bis 158 °F)
• Relative Luftfeuchtigkeit: Bis zu 93 % bei 40 °C (104 °F)
• Wasserdichtigkeit: IPx6, IPx7

LCD

• Größe (diagonal): Axiom 2 Pro 9: 9,0 Zoll, Axiom 2 Pro 12: 12,1 Zoll, Axiom 2 Pro 16: 15,6 Zoll
• Seitenverhältnis: Axiom 2 Pro 9: 16:9, Axiom 2 Pro 12: 16:9, Axiom 2 Pro 16: 16:10
• Auflösung: Axiom 2 Pro 9: 1.280 x 720 HD, Axiom 2 Pro 12: 1.280 x 800 WXGA, Axiom 2 Pro 16: 1.920 x 1.080 FHD
• Sichtwinkel: Oben 88° / Unten 88° / Links 88° / Rechts 88°
• Typ: IPS (In-Plane-Switching)
• Farbtiefe: 24-bit
• Beleuchtung: Axiom 2 Pro 9 1.300 Nits / 1.300 cd/m2, Axiom 2 Pro 12 1.200 Nits / 1.200 cd/m2, Axiom 2 Pro 16 1.200 Nits / 1.200 cd/m2
• Anzahl der gleichzeitigen Berührungen : 1 bis 16

Sonar

• Kanäle: Konisches CHIRP-Sonar
• Tiefenbereich: 0,6 m (2 Fuß) bis 274 m (900 Fuß) je nach Wasserbedingungen
• Geberanschluss: 25-poliger RealVision-Steckverbinder Erfordert das Adapterkabel A80490 für CPT-S-Geber
