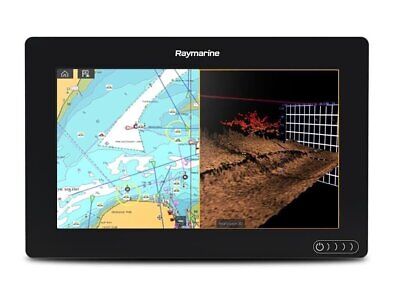

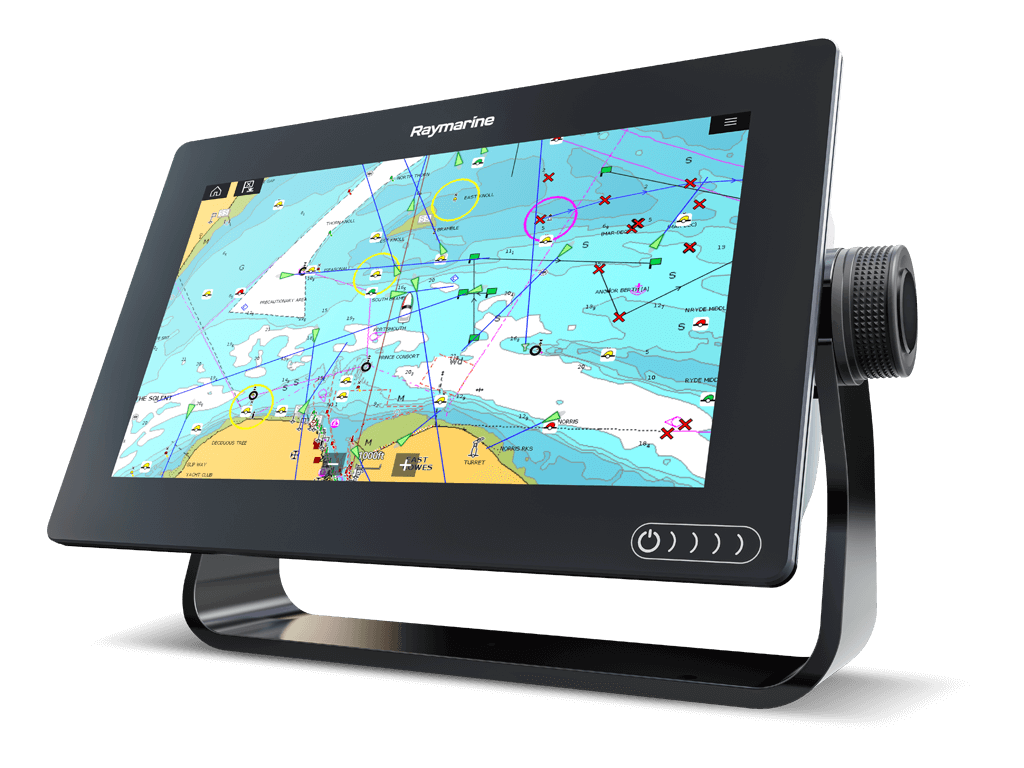

Raymarine Axiom+ 9, 9" Kartenplotter mit Touchscreen Display & GPS

Raymarine Axiom+ Kartenplotter – Hochauflösende Touchscreen-Navigation mit integriertem GPS

Moderne Navigationstechnologie für anspruchsvolle Skipper

Der Raymarine Axiom+ Kartenplotter mit Touchscreen und GPS ist eine leistungsstarke Navigationslösung der neuesten Generation. Als All-in-One-Kartenplotter kombiniert das System präzise Navigation, schnelle Datenverarbeitung und umfangreiche Erweiterungsmöglichkeiten in einem kompakten und leistungsfähigen Multifunktionsdisplay.

Ausgestattet mit einem hochauflösenden Allwetter-Touchdisplay, bietet der Axiom+ eine außergewöhnlich klare Darstellung von Seekarten, Navigationsdaten und Systeminformationen. Das Display ist 25 % heller als bei der vorherigen Axiom Generation und bleibt auch bei direkter Sonneneinstrahlung oder schwierigen Wetterbedingungen hervorragend ablesbar.

Im Inneren arbeitet ein leistungsstarker Quad-Core-Prozessor, der für eine extrem schnelle Systemreaktion sorgt. Seekarten werden nahtlos neu gezeichnet, Routen lassen sich flüssig planen und Navigationsdaten werden ohne Verzögerung dargestellt. Diese hohe Performance macht den Axiom+ zu einem der schnellsten Kartenplotter seiner Klasse.

Das System verfügt über ein integriertes GPS, das eine präzise Positionsbestimmung ermöglicht und eine zuverlässige Navigation auf See gewährleistet. In Kombination mit modernen Seekarten können Skipper ihre Routen komfortabel planen und sicher navigieren.

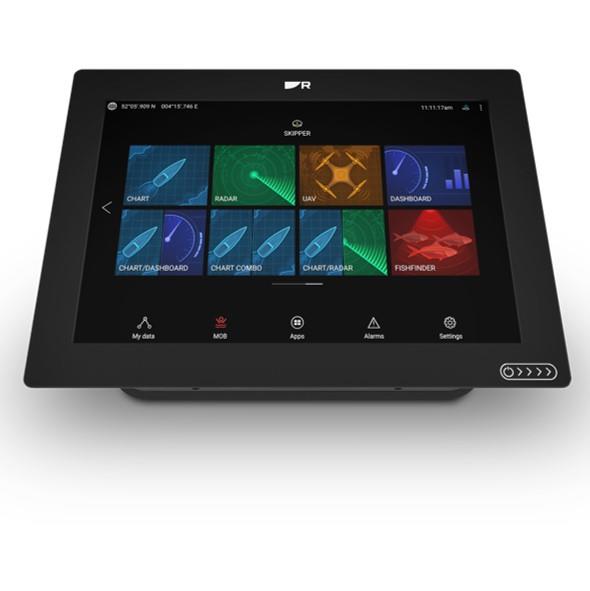

Dank des LightHouse-Betriebssystems überzeugt der Kartenplotter durch eine besonders intuitive Bedienung. Die übersichtliche Benutzeroberfläche ermöglicht eine schnelle Navigation durch Menüs und Funktionen, während zahlreiche Erweiterungsmöglichkeiten zur Verfügung stehen.

Der Raymarine Axiom+ kann problemlos mit weiteren Geräten vernetzt werden. So lässt sich das System beispielsweise mit Solid-State-Radar, FLIR-Wärmebildkameras oder Marinekameras erweitern. Zusätzlich unterstützt der Kartenplotter moderne Funktionen wie ClearCruise Augmented Reality, die Navigationsinformationen direkt im Kamerabild einblendet.

• ✔ Helles Allwetter-Touchdisplay mit hoher Auflösung
• ✔ 25 % heller als vorherige Axiom Generation
• ✔ Leistungsstarker Quad-Core Prozessor
• ✔ Integriertes GPS für präzise Navigation
• ✔ Erweiterbar mit Radar, Kamera und FLIR
• ✔ LightHouse OS für intuitive Bedienung

Der Raymarine Axiom+ Kartenplotter ist ideal für den Einsatz auf Segelbooten, Motorbooten, Sportbooten und Yachten. Er unterstützt Skipper bei der Routenplanung, Navigation, Hinderniserkennung und sicheren Kursführung.

Durch die Möglichkeit, Radar, Kameras, Sonar oder Autopiloten zu integrieren, wird der Axiom+ zum zentralen Navigationssystem an Bord. Besonders bei Küstennavigation, Hafenmanövern oder Offshore-Fahrten sorgt das System für maximale Übersicht, Sicherheit und Komfort.

Auf Leistung abgestimmt

• Flüssig und schnell bauen sich die neuen LightHouse-Karten von Raymarine sowie von Navionics und C-MAP auf.
• Leistungsstarker Quad-Core-Prozessor und größere Speicherkapazität an Bord für die eigenen Daten und Apps.
• Das intelligente und intuitive LightHouse-Betriebssystem erleichtert die Navigation.
• Ein Netzwerk, das mit verschiedenen Displays, Radaren, Motoren, Marinekamers und mehr erweiterbar ist.

Maximale Sichtbarkeit

• Verbesserte IPS-Display-Technologie liefert Karten, Sonar, Radar und Video in atemberaubender Farbe.
• Verbesserte Ansicht mit neuen LightHouse-Farbpaletten, einschließlich Tages-, Dämmerungs- und Nachtmodus.
• 25 Prozent heller (bis zu 1.800 Nits)

HydroToughTM

• Axiom+ verfügt über stoßfeste Bildschirme mit HydroTough-Nanobeschichtung, die Wasser, Öl und Flecken abweisen.
• Die wetterfeste HydroTough-Technologie bietet verbesserte Farb- und Kontrastqualität und präzise Touch-Steuerung – selbst in nassem Zustand.

Klügere Navigationsentscheidungen treffen

• Fügen Sie einen AIS-Empfänger (einen automatischen Identifizierungsempfänger) hinzu und navigieren Sie sicher auf stark befahrenen Wasserstraßen mit AIS-Zielüberblendungen.
• Rüsten Sie zu ClearCruise Augmented Reality auf und visualisieren Sie AIS-Ziele, Navigationshilfen und Wegpunkte in hochauflösenden Videos.
• Vermeiden Sie Hindernisse mit optionalem Quantum- oder Cyclone-Radar und Doppler-Zielverfolgung.

Raymarine Original Nummer: E70636

Technische Daten:

Physikalische Kenndaten

• Abmessungen (Bügelmontage): Axiom+ 7: Breite: 25,4 mm (9,86 Zoll), Höhe: 162,5 mm (6,4 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll), Axiom+ 9: Breite: 265,03 mm (10,43 Zoll), Höhe: 187,81 mm (7,39 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll), Axiom+ 12: Breite: 314 mm (12,36 Zoll), Höhe: 217 mm (8,54 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)
• Abmessungen (Aufbau-/flächenbündige Montage): Axiom+ 7: Breite: 201,1 mm (7,92 Zoll), Höhe: 133 mm (5,24 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll), Axiom+ 9: Breite: 244,08 mm (9,64 Zoll), Höhe: 157,78 mm (6,21 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll), Axiom+ 12: Breite: 314 mm (12,36 Zoll), Höhe: 226,72 mm (8,93 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)
• Zubehörverbindung: USB-Mikro B
• Ethernet-Verbindung: RayNet (10/100 MBit/s)
• Externer Speicher: MicroSDXC-Kartenschlitz x 1
• NMEA-2000-Anschluss: DeviceNet (Stecker in Stromkabel integriert)
• Kabellose Verbindungen: Bluetooth: V4.0, WLAN: 802.11/b/g/n
• Interner Speicher: 16 GB Solid-State (14 GB nutzbar)
• Geberanschluss: 25-poliger RealVision-Steckverbinder Erfordert das Adapterkabel A80490 für CPT-S-Geber

CD

• Größe (diagonal): Axiom+ 7: 7 Zoll, Axiom+ 9: 9 Zoll, Axiom+ 12: 12 Zoll
• Auflösung: Axiom+ 7: WSVGA 1024 x 600, Axiom+ 9: Breitbild - HD 1280 x 720, Axiom+ 12: WXGA 1280 x 800
• Sichtwinkel: Axiom+ 7: Oben 85° / Unten 85° / Links 85° / Rechts 85°, Axiom+ 9: Oben 85° / Unten 85° / Links 85° / Rechts 85°, Axiom+ 12: Oben 88° / Unten 88° / Links 88° / Rechts 88°
• Beleuchtung: Axiom+ 7: 1.800 Nits / 1.800 cd/m2, Axiom+ 9: 1.500 Nits / 1.500 cd/m2, Axiom+ 12: 1.800 Nits / 1.800 cd/m2
• Schutzbeschichtung: HydroToughTM oleophob
• Typ: IPS (In-Plane-Switching)
• Farbtiefe: 24 Bit
• Anzahl der gleichzeitigen Berührungen: 2

Stromversorgung

• Stromverbrauch: Axiom+ 7: 7,34 W, Axiom+ 9: 8,95 W, Axiom+ 12: 18,96 W
• Spannungsbereich: 8 bis 16 V DC
• Nennwert der Sicherung: 7 A
• Nennnetzspannung: 12 V DC
• LEN (NMEA 2000 Load Equivalency Number): 1

Umgebungsbedingungen

• Betriebstemperatur: -25° C bis +55° C (-13° F bis 131° F)
• Lagertemperatur: -30 °C bis +70 °C (-22 °F bis 158 °F)
• Relative Luftfeuchtigkeit: Bis zu 93 % bei 40 °C (104 °F)
• Wasserdichtigkeit: IPx6, IPx7

GPS

• Positionsgenauigkeit: Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit
• Geodätisches Datum: WGS-84 (Alternativen können am Gerät ausgewählt werden)
• Satellitendifferenzialtyp (SBAS): WAAS (Vereinigte Staaten), EGNOS (Europa), MSAS (Japan), GAGAN (Indien), QZSS (Japan)
• Kanäle: Bis zu 28 Satelliten gleichzeitig verfolgen
• Antenne: Intern – Keramik-Chip ist nahe der Gerätoberseite angebracht
• GNSS-Kompatibilität: GPS, GLONASS, Beidou
• Almanach-Aktualisierung: Automatisch
• Signalerfassung: Automatisch
• IC-Empfindlichkeit des Empfängers: 165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart)
• Betriebsfrequenz: 1.574 MHz bis 1.605 MHz
• Aktualisierungsrate: 10 Hz (10 Mal pro Sekunde)
• Zeitraum vom Kaltstart bis zum ersten Fix: < 2 Minuten
