Raymarine Axiom+ 7 RV, 7" Kartenplotter Touchscreen, GPS + RealVision

Raymarine Axiom+ RV – Kartenplotter mit GPS & RealVision™ 3D Fischfinder

Der Raymarine Axiom+ RV ist die leistungsstarke Weiterentwicklung der preisgekrönten Axiom-Serie – kombiniert hochauflösende Kartenplotter-Technologie mit modernster RealVision™ 3D CHIRP-Sonartechnik. Entwickelt für anspruchsvolle Skipper, Angler und Offshore-Crews, vereint dieses Multifunktionsdisplay Navigation, Echolot und Systemintegration auf höchstem Niveau.

Das 25 % hellere Allwetter-Display sorgt für beste Ablesbarkeit selbst bei direkter Sonneneinstrahlung. Ein leistungsstarker Quad-Core-Prozessor garantiert schnelle Reaktionszeiten, flüssige Kartenbewegungen und verzögerungsfreie Bedienung über den intuitiven Touchscreen.

Mit RealVision™ 3D erleben Sie die Unterwasserwelt in beeindruckender Detailtiefe. Neben RealVision 3D stehen SideVision, DownVision sowie konventionelles CHIRP-Sonar zur Verfügung – für präzise Strukturerkennung und erfolgreiche Fischsuche.

Dank des fortschrittlichen LightHouse OS Betriebssystems ist die Bedienung logisch, klar strukturiert und individuell anpassbar. Darüber hinaus lässt sich der Axiom+ RV nahtlos mit Solid-State-Radar, FLIR-Wärmebildkameras oder Marinekameras erweitern. In Kombination mit ClearCruise Augmented Reality wird Navigation noch sicherer und intuitiver.

• ✔ RealVision™ 3D CHIRP Sonar
• ✔ 25 % helleres Allwetter-Display
• ✔ Leistungsstarker Quad-Core Prozessor
• ✔ SideVision & DownVision integriert
• ✔ Erweiterbar mit Radar & FLIR
• ✔ Intuitives LightHouse OS System

Der Raymarine Axiom+ RV eignet sich ideal für Segelyachten, Motorboote, Sportfischerboote und Offshore-Yachten. Als zentrale Navigationseinheit am Steuerstand kombiniert er GPS-Navigation, Kartenplotterfunktionen und professionelle Echolottechnologie.

Für Angler bietet RealVision™ 3D eine detaillierte Darstellung von Bodenstrukturen, Wracks und Fischschwärmen. Fahrtensegler profitieren von präziser Routenplanung, klarer Kartendarstellung und optionaler Integration von Radar- und Wärmebildsystemen für maximale Sicherheit bei Nacht oder schlechter Sicht.

Durch die modulare Erweiterbarkeit wächst das System mit den Anforderungen an Bord – vom Küstentörn bis zur Hochseefahrt.

RealVision 3D-Sonar

• Hochfrequenz-CHIRP-Sonar zum Anvisieren von Fischen und Ermitteln der Meeresbodendichte
• CHIRP DownVision-Sonar für hochauflösende Ansichten von Strukturen, Fischlebensräumen und künstlichen Objekten
• CHIRP SideVision-Sonar für das Scannen über die Auswurfentfernung hinaus, um Fische, Strukturen und eingetauchte Objekte an den Seiten des Bootes zu sehen
• RealVision 3D-Sonar bietet ein gyrostabilisiertes bathymetrisches Modell mit GPS-Lock des Meeresbodens und der Wassersäule
• Integriertes 600-W-Digitalsonar mit 50 kHz und 200 kHz. Fügen Sie Ihrem Axiom+ RV-System ein optionales Adapterkabel und einen Airmar-Geber hinzu, um in noch tieferen Tiefen mit höherer Leistung und niedrigeren Frequenzen angeln zu können.

Maximale Sichtbarkeit

• Verbesserte IPS-Display-Technologie liefert Karten, Sonar, Radar und Video in atemberaubender Farbe.
• Verbesserte Ansicht mit neuen LightHouse-Farbpaletten, einschließlich Tages-, Dämmerungs- und Nachtmodus.
• 25 Prozent heller (bis zu 1.800 Nits)

Auf Leistung abgestimmt

• Flüssig und schnell bauen sich die neuen LightHouse-Karten von Raymarine sowie von Navionics und C-MAP auf.
• Leistungsstarker Quad-Core-Prozessor und größere Speicherkapazität an Bord für die eigenen Daten und Apps.
• Das intelligente und intuitive LightHouse-Betriebssystem erleichtert die Navigation.
• Ein Netzwerk, das mit verschiedenen Displays, Radaren, Motoren Marinekamers und mehr erweiterbar ist.

HydroToughTM

• Axiom+ verfügt über stoßfeste Bildschirme mit HydroTough-Nanobeschichtung, die Wasser, Öl und Flecken abweisen.
• Die wetterfeste HydroTough-Technologie bietet verbesserte Farb- und Kontrastqualität und präzise Touch-Steuerung – selbst in nassem Zustand.

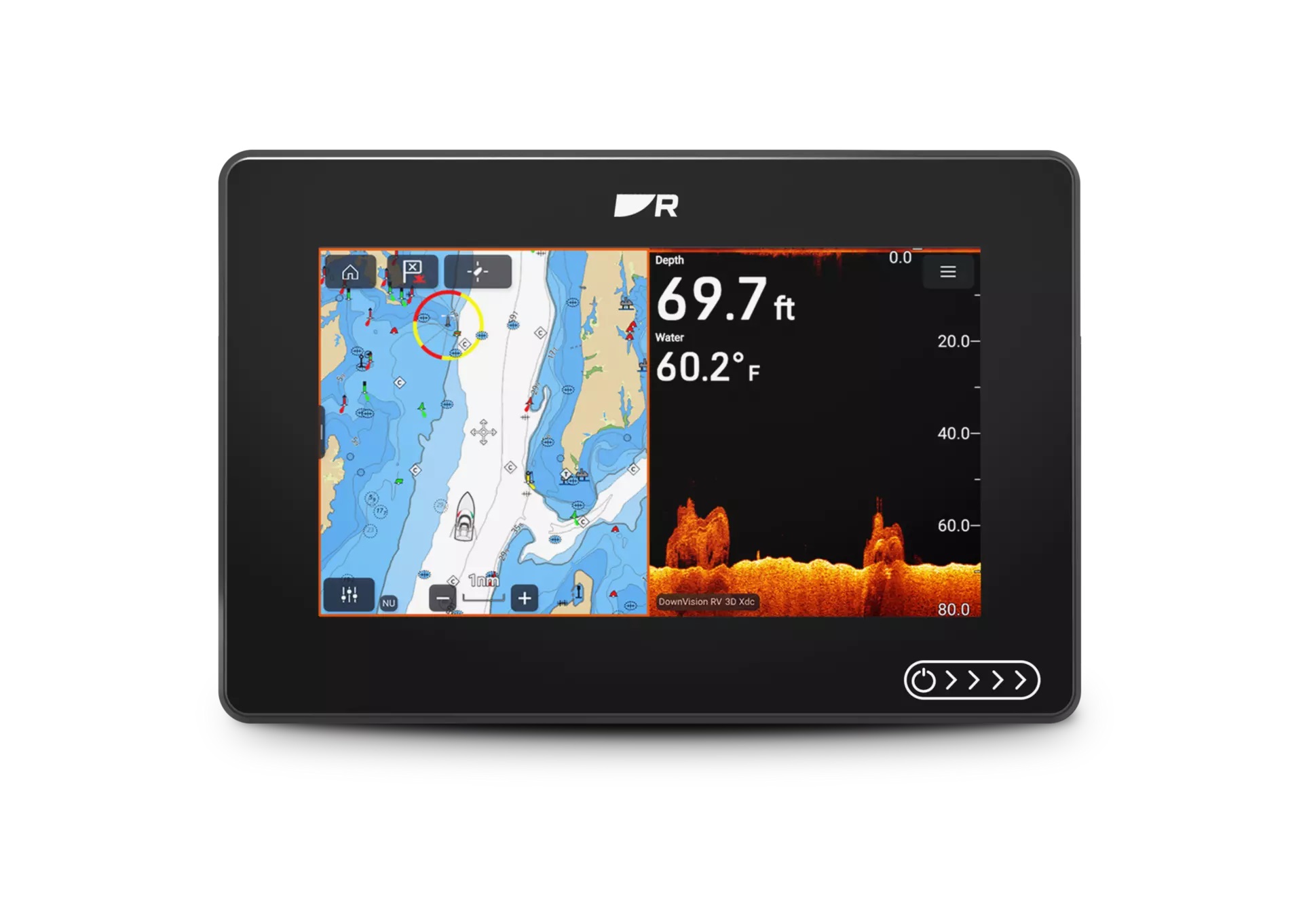

Axiom+ – Kartenplotter mit RealVision 3D-Sonartechnologie sind in den Displaygrößen 7, 9 und 12 Zoll erhältlich. Praktische Bündelpakete umfassen Karten, Geber oder beides. Nur-Display-Kits ermöglichen die vollständige Individualisierung von Karten und Gebern, die separat erhältlich sind.

Technische Daten:

Physikalische Kenndaten

• Abmessungen (Bügelmontage): Axiom+ 7: Breite: 25,4 mm (9,86 Zoll), Höhe: 162,5 mm (6,4 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll), Axiom+ 9: Breite: 265,03 mm (10,43 Zoll), Höhe: 187,81 mm (7,39 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll), Axiom+ 12: Breite: 314 mm (12,36 Zoll), Höhe: 217 mm (8,54 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)
• Abmessungen (Aufbau-/flächenbündige Montage): Axiom+ 7: Breite: 201,1 mm (7,92 Zoll), Höhe: 133 mm (5,24 Zoll), Tiefe einschließlich Kabel: 218 mm (8,58 Zoll), Axiom+ 9: Breite: 244,08 mm (9,64 Zoll), Höhe: 157,78 mm (6,21 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll), Axiom+ 12: Breite: 314 mm (12,36 Zoll), Höhe: 226,72 mm (8,93 Zoll), Tiefe einschließlich Kabel: 178 mm (7,01 Zoll)
• Zubehörverbindung: USB-Mikro B
• Ethernet-Verbindung: RayNet (10/100 MBit/s)
• Externer Speicher: MicroSDXC-Kartenschlitz x 1
• NMEA-2000-Anschluss: DeviceNet (Stecker in Stromkabel integriert)
• Kabellose Verbindungen: Bluetooth: V4.0, WLAN: 802.11/b/g/n
• Interner Speicher: 16 GB Solid-State (14 GB nutzbar)
• Geberanschluss: 25-poliger RealVision-Steckverbinder Erfordert das Adapterkabel A80490 für CPT-S-Geber

LCD

• Größe (diagonal): Axiom+ 7: 7 Zoll, Axiom+ 9: 9 Zoll, Axiom+ 12: 12 Zoll
• Auflösung: Axiom+ 7: WSVGA 1024 x 600, Axiom+ 9: Breitbild - HD 1280 x 720, Axiom+ 12: WXGA 1280 x 800
• Sichtwinkel: Axiom+ 7: Oben 85° / Unten 85° / Links 85° / Rechts 85°, Axiom+ 9: Oben 85° / Unten 85° / Links 85° / Rechts 85°, Axiom+ 12: Oben 88° / Unten 88° / Links 88° / Rechts 88°
• Beleuchtung: Axiom+ 7: 1.800 Nits / 1.800 cd/m2, Axiom+ 9: 1.500 Nits / 1.500 cd/m2, Axiom+ 12: 1.800 Nits / 1.800 cd/m2
• Schutzbeschichtung: HydroToughTM oleophob
• Typ: IPS (In-Plane-Switching)
• Farbtiefe: 24 Bit
• Anzahl der gleichzeitigen Berührungen: 2

Stromversorgung

• Stromverbrauch: Axiom+ 7: 9,84 W, Axiom+ 9: 11,98 W, Axiom+ 12: 18,96 W
• Spannungsbereich: 8 bis 16 V DC
• Nennwert der Sicherung: 7 A
• Nennnetzspannung: 12 V DC
• LEN (NMEA 2000 Load Equivalency Number): 1

Sonar

• Tiefenbereich: Konisches CHIRP-Sonar: 0,6 m (2 Fuß) bis 274 m (900 Fuß), DownVision: 0,6 m (2 Fuß) bis 183 m (600 Fuß), SideVision: 0,6 m (2 Fuß) bis 91 m (300 Fuß), RealVision 3D: 0,6 m (2 Fuß) bis 91 m (300 Fuß)

Umgebungsbedingungen

• Betriebstemperatur: -25° C bis +55° C (-13° F bis 131° F)
• Lagertemperatur: -30 °C bis +70 °C (-22 °F bis 158 °F)
• Relative Luftfeuchtigkeit: Bis zu 93 % bei 40 °C (104 °F)
• Wasserdichtigkeit: IPx6, IPx7

GPS

• Positionsgenauigkeit: Ohne SBAS: ≤ 15 Meter 95 % der Zeit, mit SBAS: ≤ 5 Meter 95 % der Zeit
• Geodätisches Datum: WGS-84 (Alternativen können am Gerät ausgewählt werden)
• Satellitendifferenzialtyp (SBAS): WAAS (Vereinigte Staaten), EGNOS (Europa), MSAS (Japan), GAGAN (Indien), QZSS (Japan)
• Kanäle: Bis zu 28 Satelliten gleichzeitig verfolgen
• Antenne: Intern – Keramik-Chip ist nahe der Gerätoberseite angebracht
• GNSS-Kompatibilität: GPS, GLONASS, Beidou
• Almanach-Aktualisierung: Automatisch
• Signalerfassung: Automatisch
• IC-Empfindlichkeit des Empfängers: 165 dBm (Nachverfolgung), 160 dBm (Erfassung), 148 dBm (Kaltstart)
• Betriebsfrequenz: 1.574 MHz bis 1.605 MHz
• Aktualisierungsrate:10 Hz (10 Mal pro Sekunde)
• Zeitraum vom Kaltstart bis zum ersten Fix: < 2 Minuten
