Raymarine AR200 IP Kamera Stabilisierungsmodul – Präzise AR & Radar-Overlays

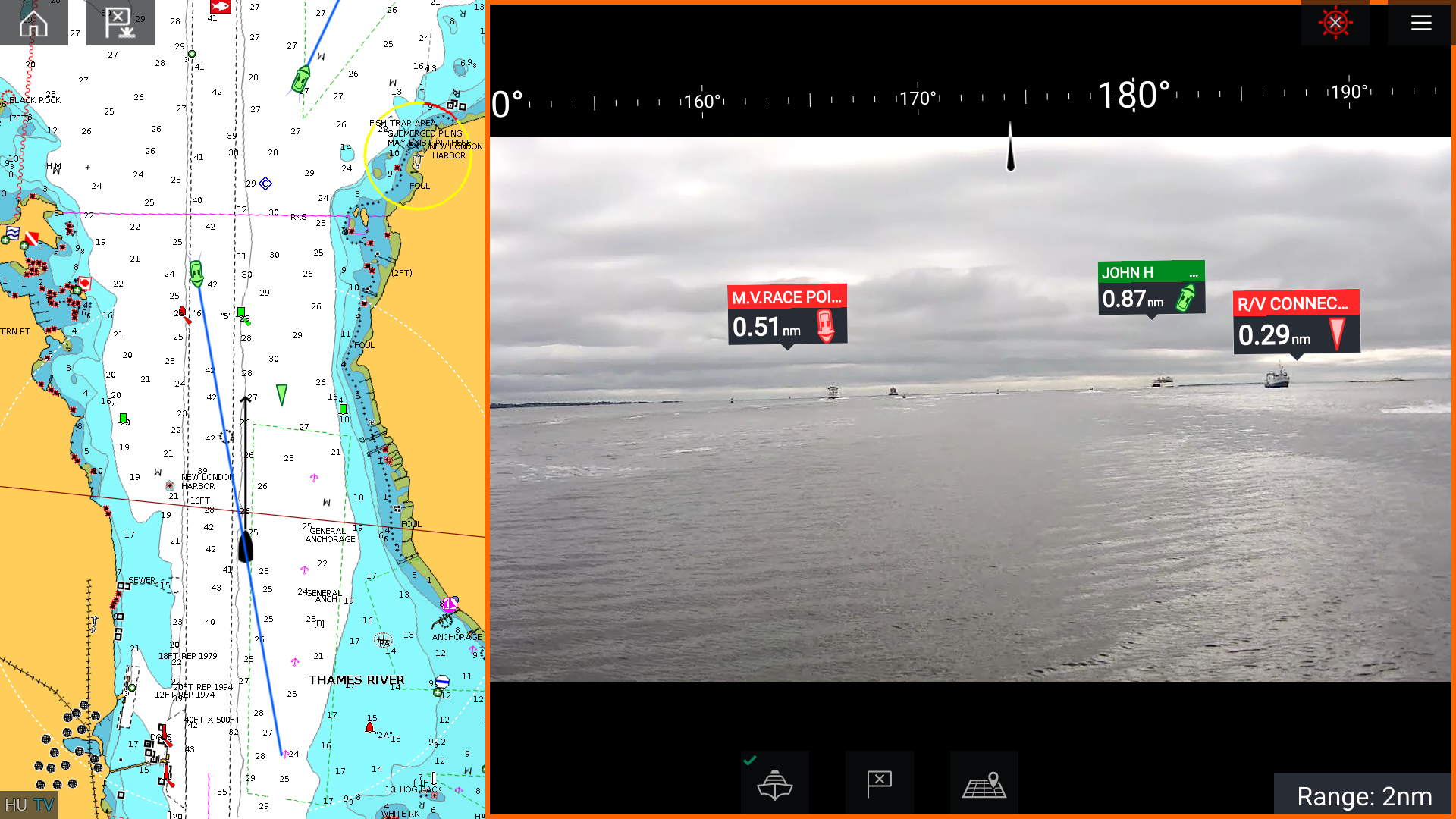

Das Raymarine AR200 Stabilisierungsmodul (E70537) ist die zentrale Komponente für ClearCruise™ Augmented Reality an Bord. Mit hochpräzisen Positions- und Bewegungssensoren stabilisiert das AR200 die Videodarstellung Ihrer Raymarine IP-Kamera und ermöglicht die exakte Überlagerung von AIS-Zielen, Navigationshinweisen und Radarinformationen in Echtzeit auf kompatiblen Raymarine Kartenplottern.

Dank des integrierten 9-Achsen-AHRS (Attitude Heading Reference System) liefert das AR200 selbst bei Seegang eine ruhige, korrekt ausgerichtete Anzeige. Die RayNet-Ethernet-Integration sorgt für eine schnelle, zuverlässige Vernetzung mit MFDs und IP-Kameras. So entsteht ein deutlich gesteigertes Situationsbewusstsein – bei Tag, Nacht und eingeschränkter Sicht. Das kompakte, robuste Gehäuse ist für den dauerhaften Marineeinsatz ausgelegt und unterstützt moderne Navigationskonzepte auf Segel- und Motoryachten.

• ✔ Zentrale Einheit für ClearCruise™ AR
• ✔ 9-Achsen-AHRS für stabile Videodarstellung
• ✔ Exakte AIS-, Navi- & Radar-Overlays
• ✔ Optimiert für Raymarine IP-Kameras
• ✔ RayNet-Ethernet für schnelle Integration
• ✔ Robust & seetauglich für den Bordbetrieb

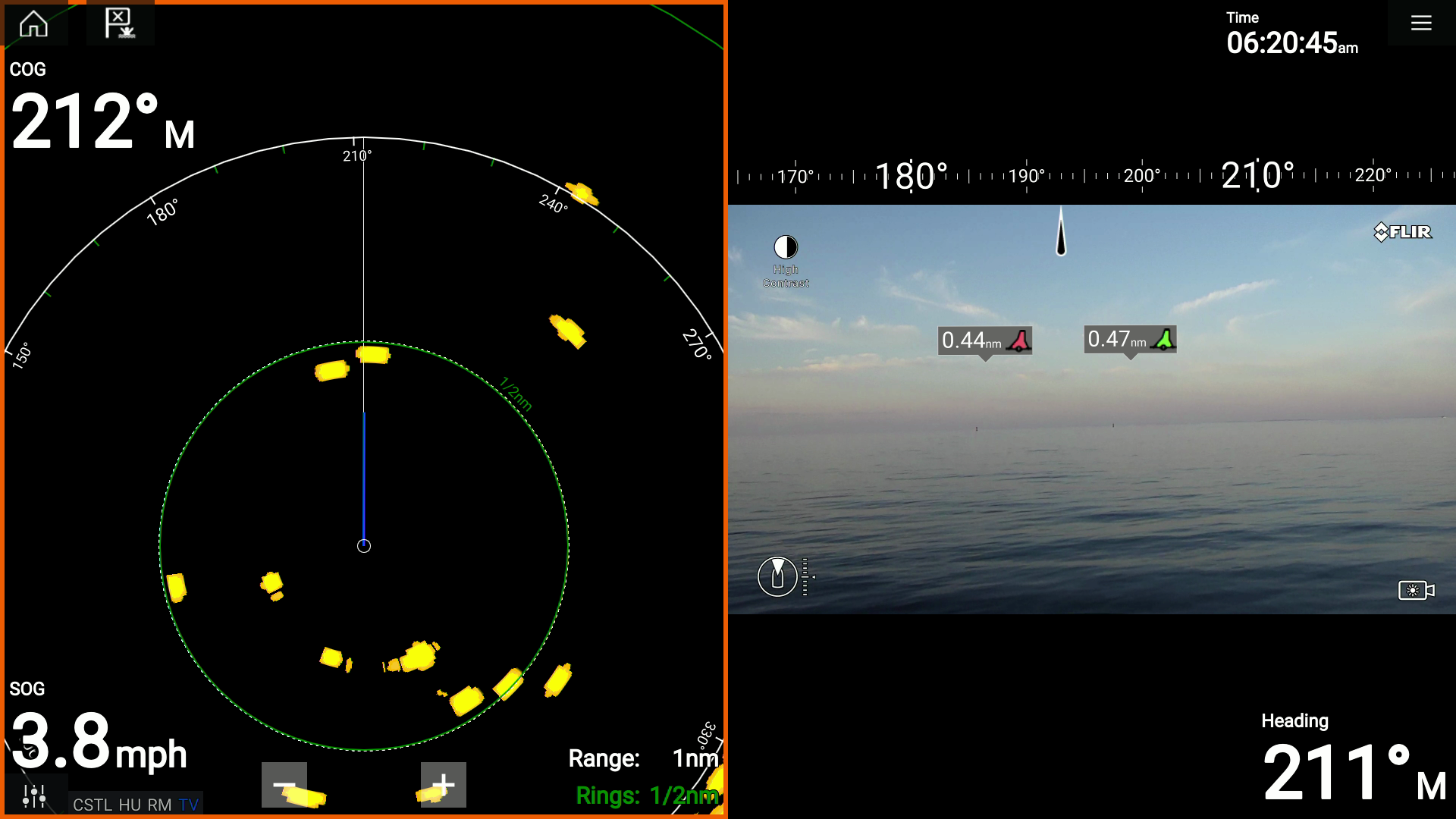

Das Raymarine AR200 wird auf Segelbooten, Motorbooten und Yachten eingesetzt, um Kamerabilder präzise zu stabilisieren und mit AIS-Zielen, Navigationsdaten und Radar-Overlays zu kombinieren. Besonders hilfreich ist das Modul bei Hafenmanövern, dichtem Verkehr, Nachtfahrten und schlechter Sicht, da relevante Informationen intuitiv direkt im Live-Videobild angezeigt werden. In Verbindung mit Raymarine IP-Kameras und Kartenplottern erhöht das AR200 die Navigationssicherheit und Übersicht auf See deutlich.

GNSS-(GPS)-Empfänger

• Geodätisches Datum: WGS-84
• Satellitendifferenzialtyp (SBAS): WAAS (Vereinigte Staaten); EGNOS (Europa); MSAS (Japan); GAGAN (Indien); QZSS-fähig (Japan)
• Kanäle: Gleichzeitiges Verfolgen von bis zu 28 Satelliten
• Antenne: Intern
• Kompatibel mit GNSS-Satellitensystem (GPS): GPS, GLONASS, Galileo-fähig, Beidou-fähig
• Empfindlichkeit: Kaltstart = -147 dBm, Wiedererlangung = -160 dBm, Tracking = -164 dBm
• Signalerfassung: Automatisch
• Differentialerfassung: Automatisch
• Betriebsfrequenz: 1574 MHz bis 1605 MHz
• Aktualisierungsrate: 10 Hz
• Positionsgenauigkeit mit SBAS (95 %): < 5 m
• Zeitraum Warmstart bis zu erstem Fix: < 45 Sekunden
• Zeitraum Kaltstart bis zu erstem Fix: < 2 Minuten (typischerweise < 60 Sekunden)
• Positionsgenauigkeit ohne SBAS (95 %): < 15 m
• Geschwindigkeitsgenauigkeit (95 %): < 0,3 Knoten

AHRS

• Magnetische Kompassgenauigkeit: Statisch = ≤ 1° RMS, Dynamisch = ≤ 3 RMS
• AHRS (Attitude Heading Reference Sensor): Dreiachsiger digitaler Beschleunigungsmesser, dreiachsiger digitaler Kompass, dreiachsiger digitaler MEMS Gyro Winkelgeschwindigkeitssensor
• Aktualisierungsrate für Kurs, Stampfen, Rollen und Drehgeschwindigkeit: 10 Hz
• Genauigkeit für Stampfen, Rollen und Gier: ≤ 1°

Umgebungsbedingungen

• Wasserdichtigkeit: IPx6, IPx7
• Lagertemperatur: -25 ºC bis 70 ºC (-13 ºF bis 158 ºF)
• Betriebstemperatur: -25 °C bis +55 °C (-13 °F bis 131 °F)
• Relative Luftfeuchtigkeit: 0.93

Konformität

• Standards: EMV-Richtlinie 2014/30/EU, Australien und Neuseeland C-Tick Compliance Level 2, RoHS-Richtlinie 2011/65/EU, WEEE-Richtlinie: 2012/19/EU

Physikalische Kenndaten

• Abmessungen: Durchmesser: 108,48 mm (4,27 Zoll), Tiefe: 41,57 mm (1,64 Zoll)

Stromversorgung

• Spannungsbereich: 9 V DC bis 16 V DC (geschützt bis zu 32 V DC)
• Stromverbrauch: Max. 30 mA
• Nennnetzspannung: 12 V DC (Versorgung: das SeaTalkng-Netzwerk)
• LEN (NMEA 2000 Load Equivalency Number): 1

Lieferumfang

• 1× Raymarine AR200 IP Kamera Stabilisierungsmodul
• Anschlusskabel
• Montagematerial
• Bedienungsanleitung

Original Artikelnummer E70537
