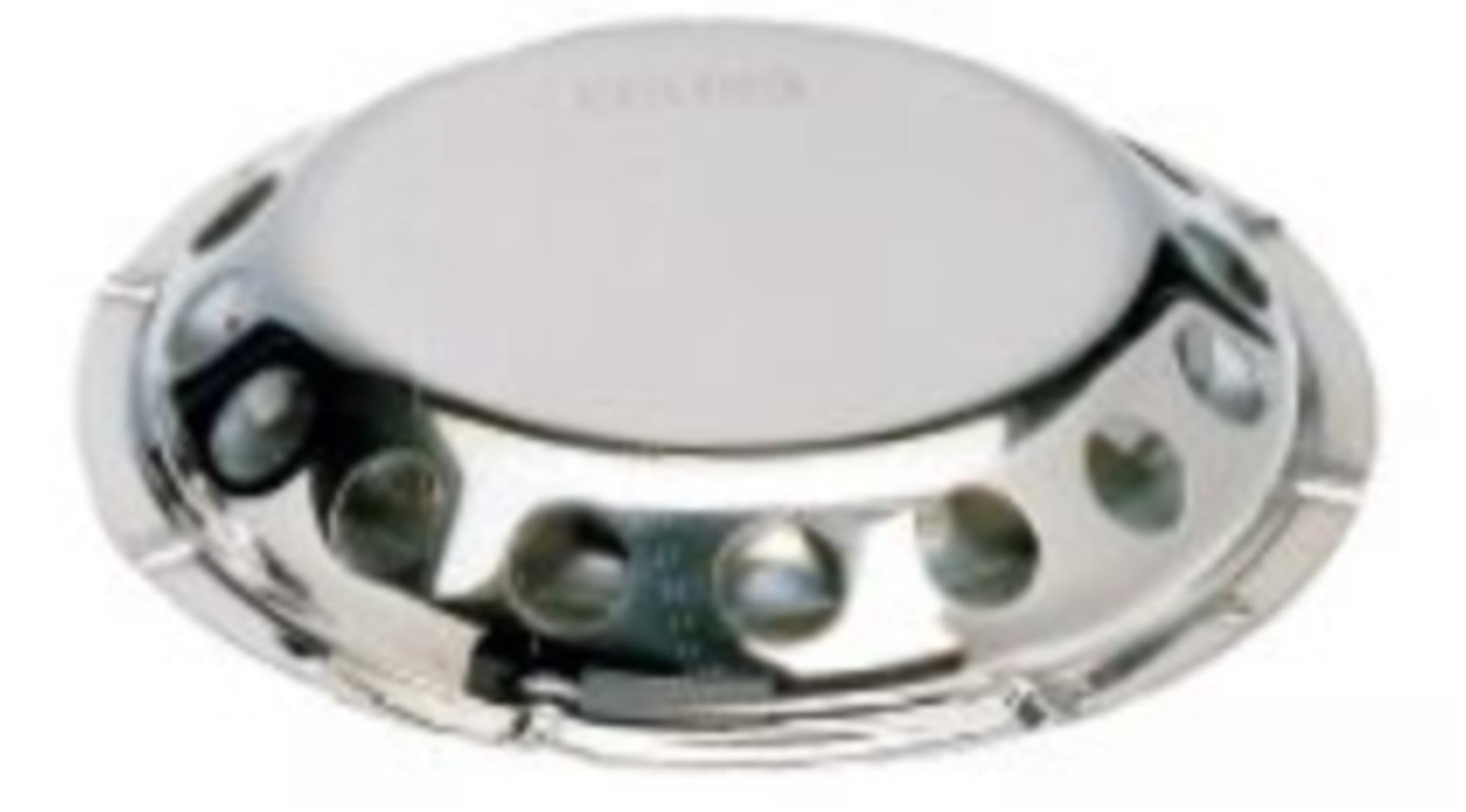

Vetus Lüfter UFO
Permanenente Ventilatoren aus Edelstahl AISI 316. Diese Decksventilatoren sind regen- und spritzwasserdicht und können auch mit einem elektrischen Absauggebläse ausgestattet werden.
Maße
Außen: Ø200mm x 30mm
Ausschnitt Ø: 107mm
Der Eletrischer Lüfter ist sehr leise und für Dauerbetrieb geeignet.
Der Rahmen ist aus poliertem anodisiertem Aluminium, die Lamellen sind Aluminium Natur.
A in mm
B = Ausschnitt in mm
C in mm
D = Ausschnitt in mm
Radius Ausschnitt Luftdurchlass in dm²
ASVERC20
300
280
117
97
0,83
ASVERC30
360
340
130
110
1,25
ASVERC40
450
430
130
110
1,62
ASVERC50
490
470
146
126
2,05
ASVERC60
570
550
146
126
2,45
ASVERC70
590
570
159
139
2,85
ASVERC80
660
640
159
139
3,25

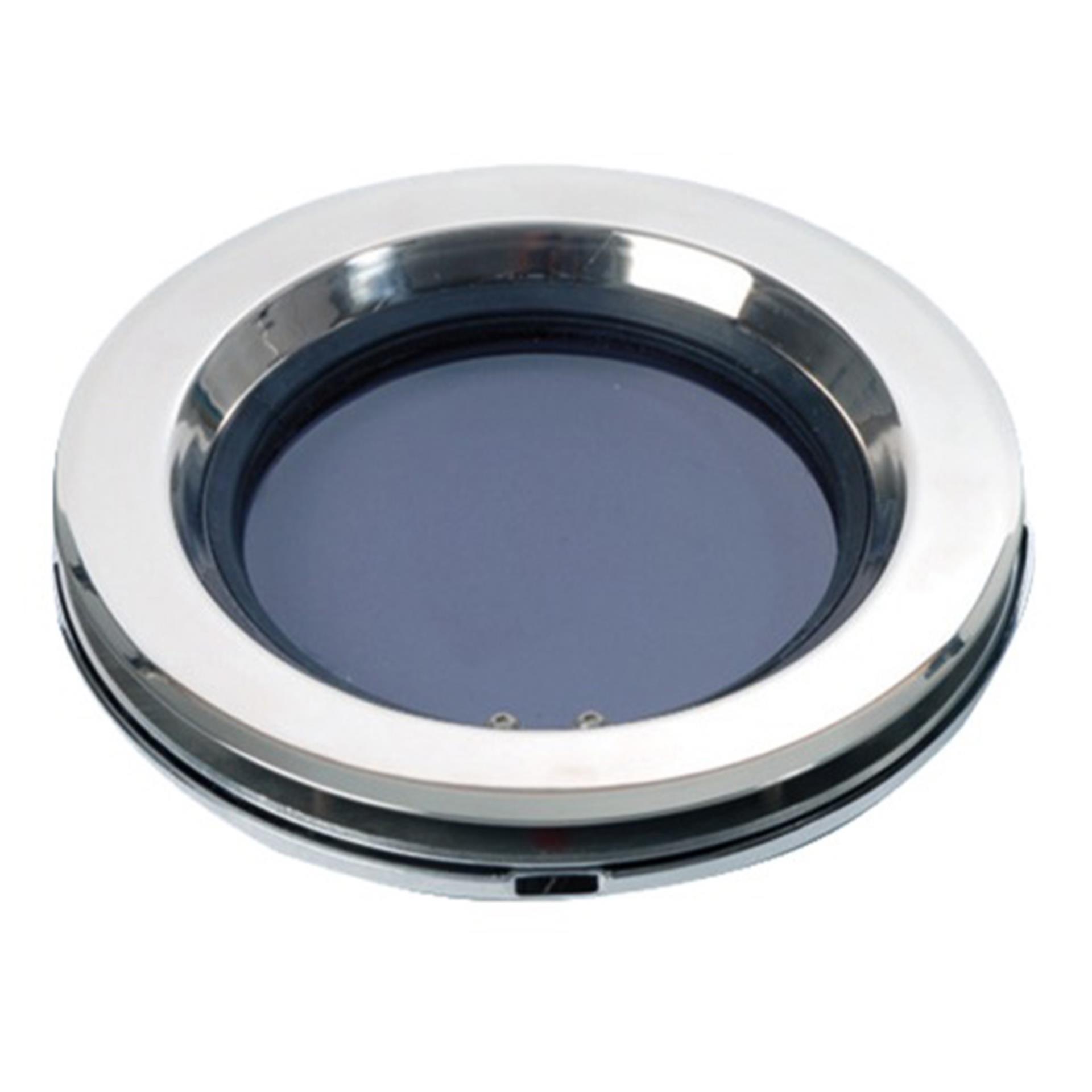

Lieferung mit Zierring aus verchromtem ABS, Befestigungsschrauben und getönter Linse. Schnelle und einfache Montage mit Hilfe einer Ringmutter mit Gewindebohrungen, die von einem einzigen Bediener vorgenommen werden kann. 180°-Öffnung. CE-geprüft für Kategorie B Bereich 1.
Elegant fügen sich Lukendeckel und Unterteil ineinander beim Schließen. Hierbei deckt der Lukendeckel
auch die Schrauben ab, die durch das Unterteil die Luke am Deck festhält.
Tiefe Ablaufrinnen sorgen dafür, dass bei fachgerechter Montage eine 100% ige Dichtigkeit über viele Jahre erhalten bleibt.

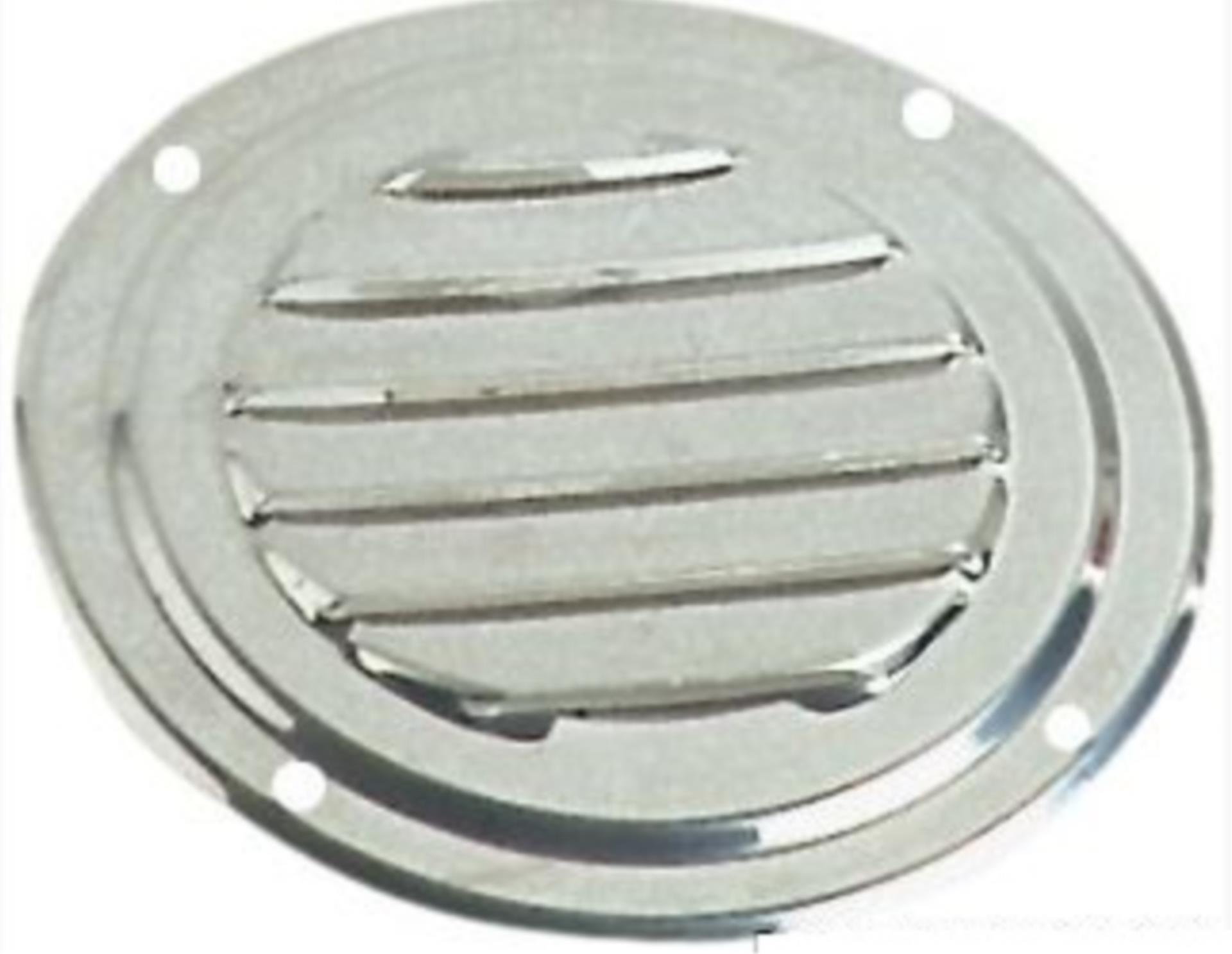

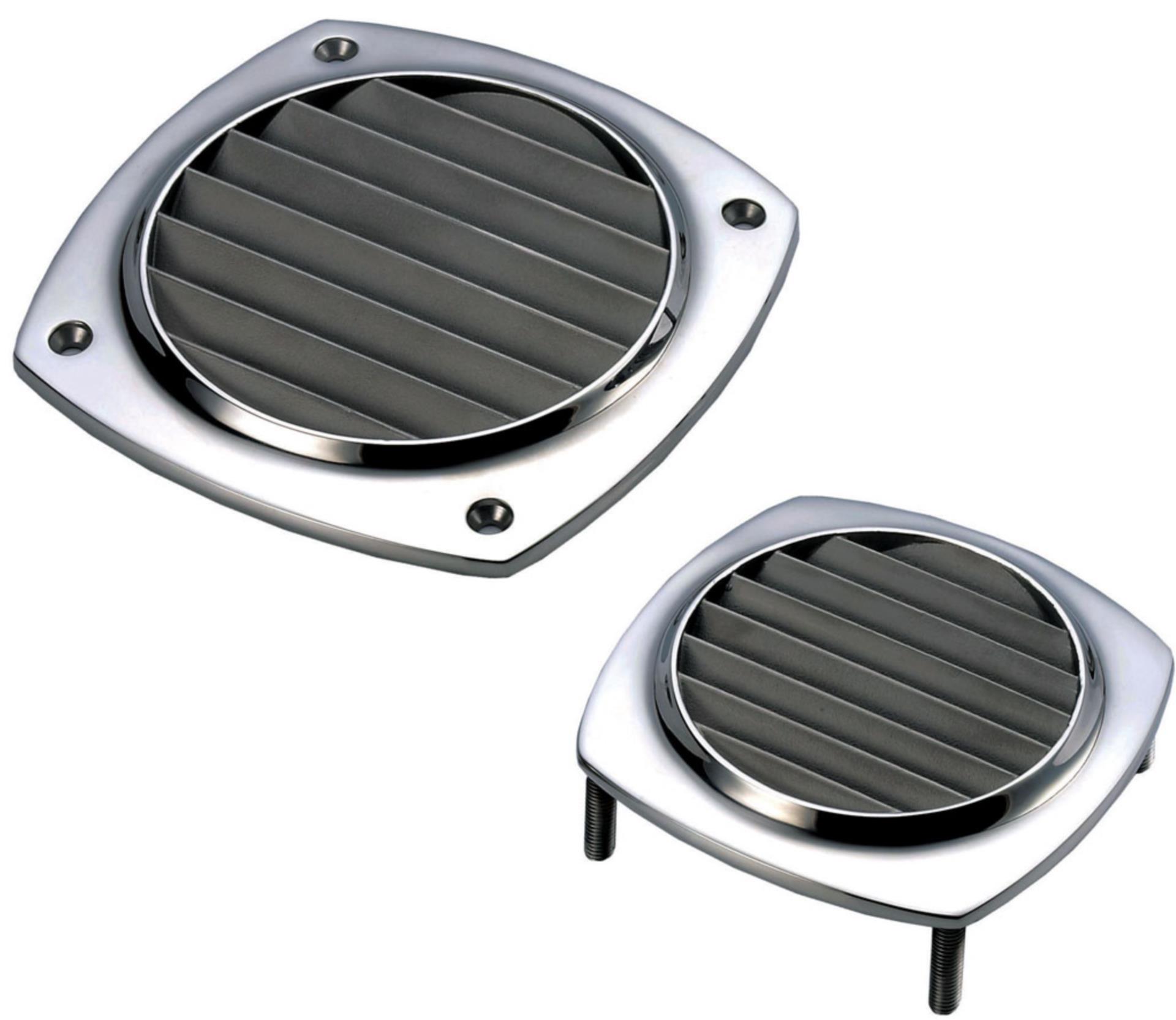

Lüftungsgitter
Anschlußmöglichkeit für ein Kunststoff-Drehenk als Verbindung zu einem Lüfter.
hochglanzpolierer rostfreier Edelstahl
Maße
A: 92mm
B: 129mm
Bohrung Ø: 100mm

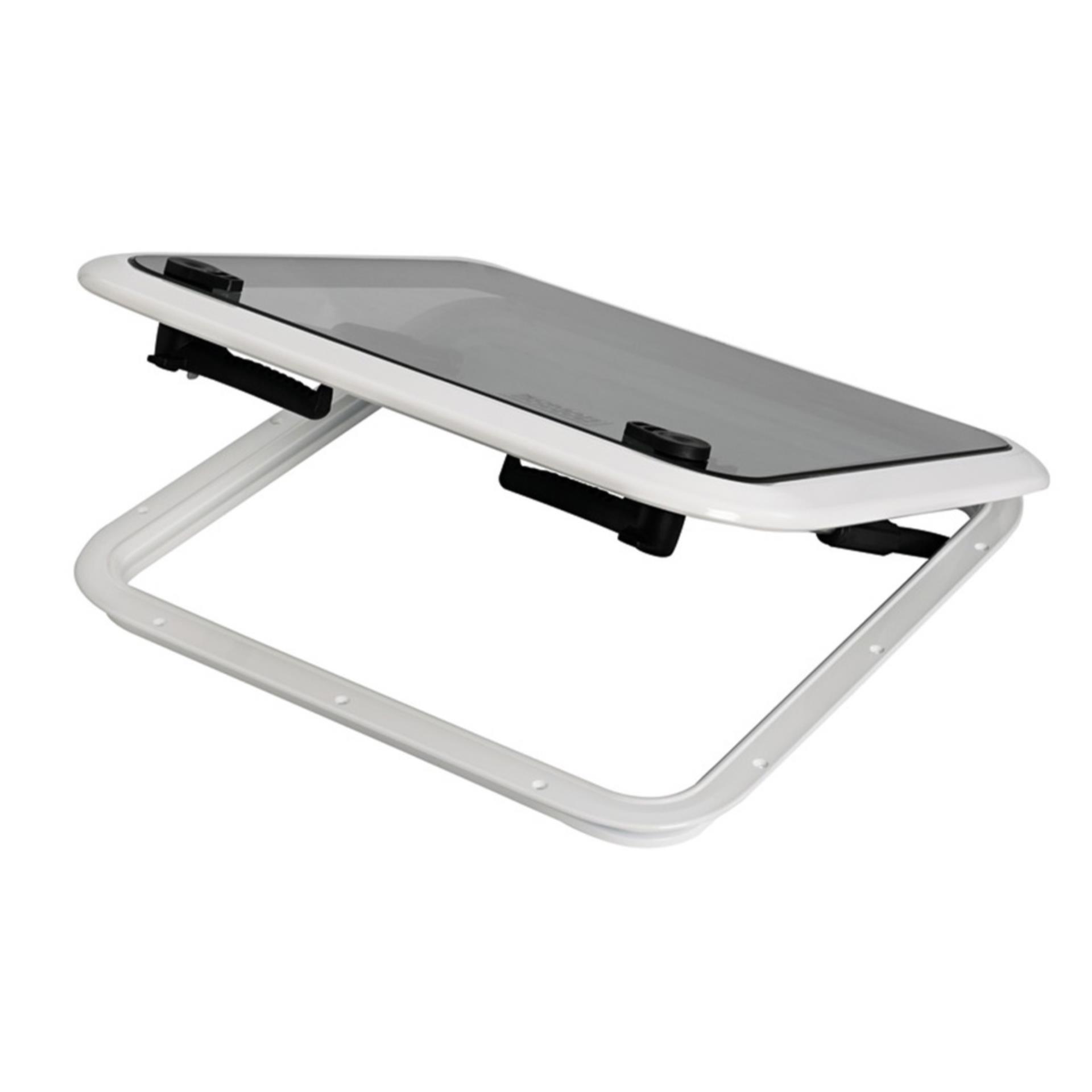

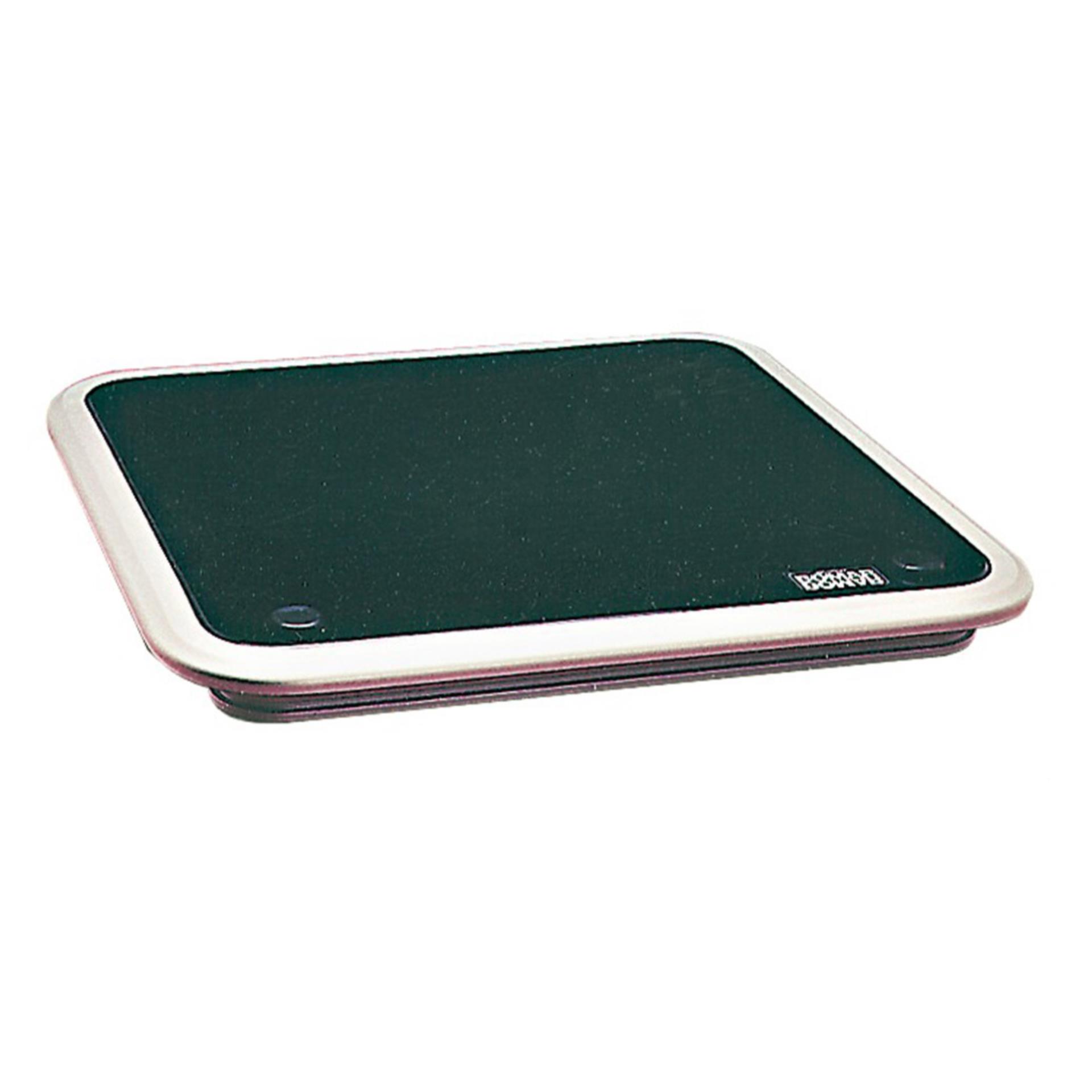

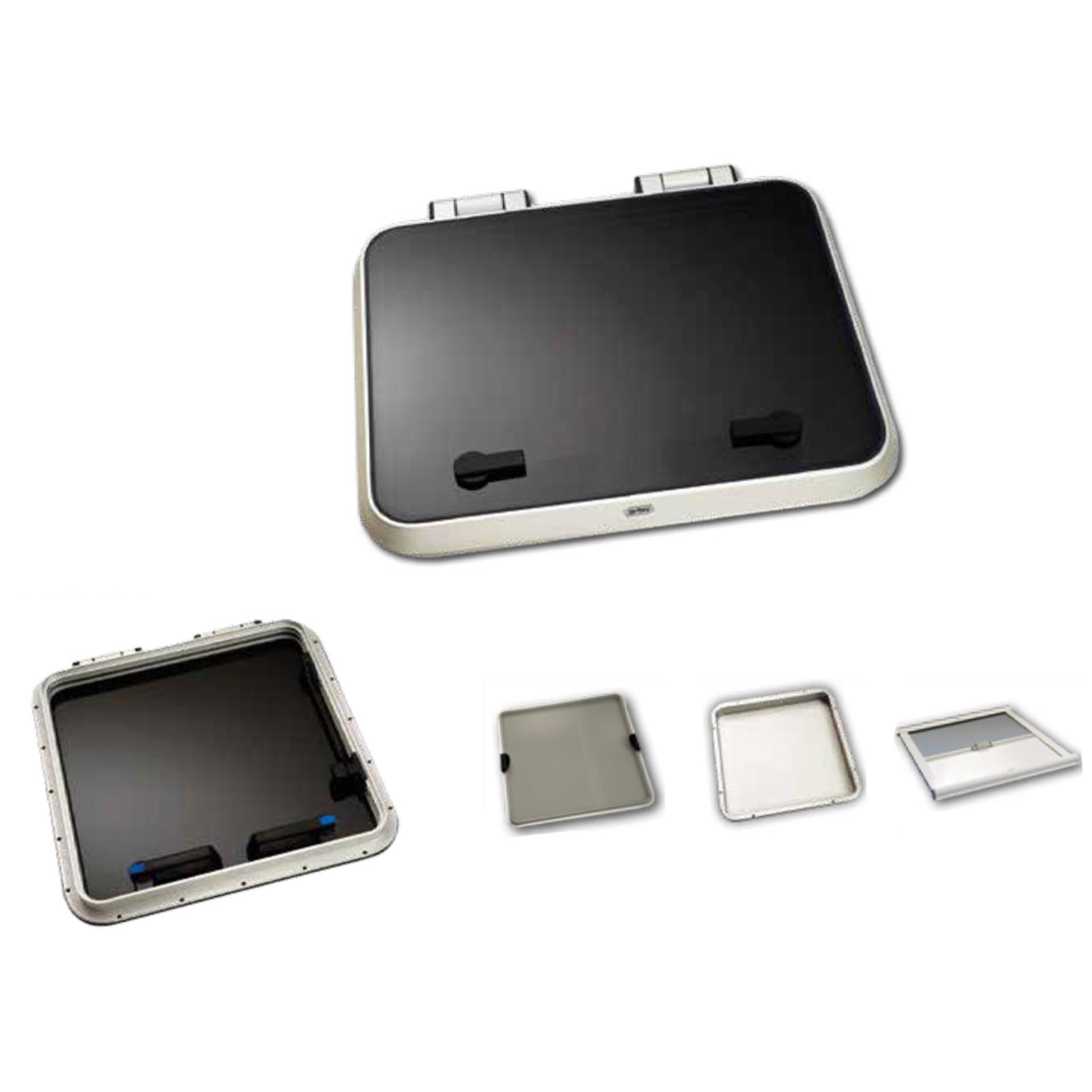

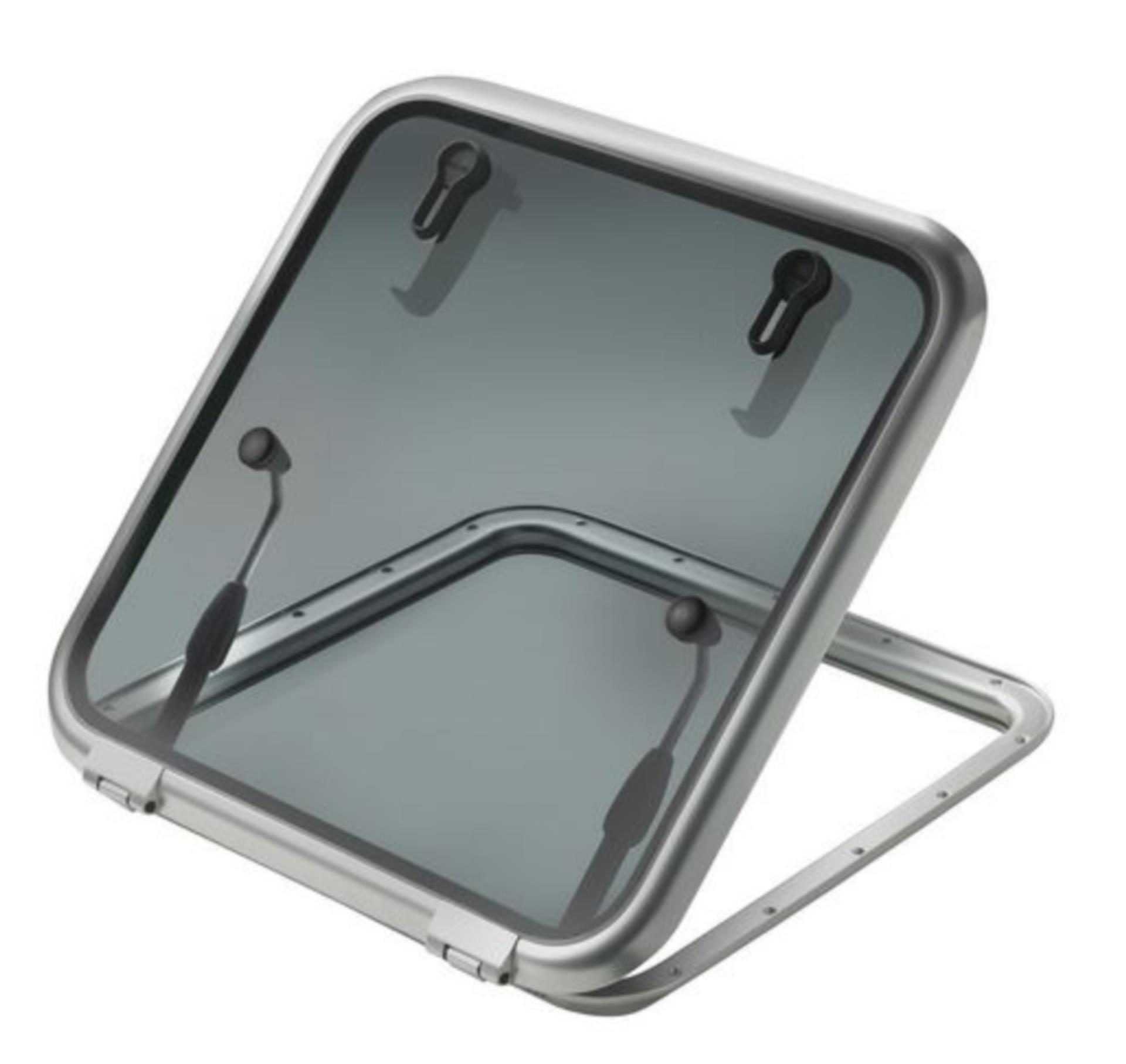

Vetus Altus Fluchtluken
Durch die A II Zertifizierung können die Luken auf weltweiter Fahrt eingesetzt werden und dürfen überall an Deck montiert werden.
Diese Luken sind mit völlig neu entwickelten Aufstellern versehen. Sie sehen nicht nur besonders schön aus, im Vergleich zu herkömmlichen Aufstellern sind sie auch viel leichter zu bedienen.
Die Knebel sind mit einer patentierten Verschlussfunktion versehen und die Luken haben eine Belüftungsposition. Wenn diese Verschlussfunktion nicht gebraucht wird, können die Luken von außen geöffnet werden.
Die ALTUS Luken haben ebenfalls die bekannte hervorragende VETUS Oberflächenbehandlung:
Das Aluminium wurde mit den neusten Methoden behandelt und besitzt eine Seidenmattlackierung, die sich leicht reinigen lässt.
besonders niedriges Profil (21mm)
CE-Kategorie: A II
Maße
Außen (A x B): 701 x 701mm
Innen (C x D): 627 x 627mm
Fliegengitter muss separat bestellt werden.

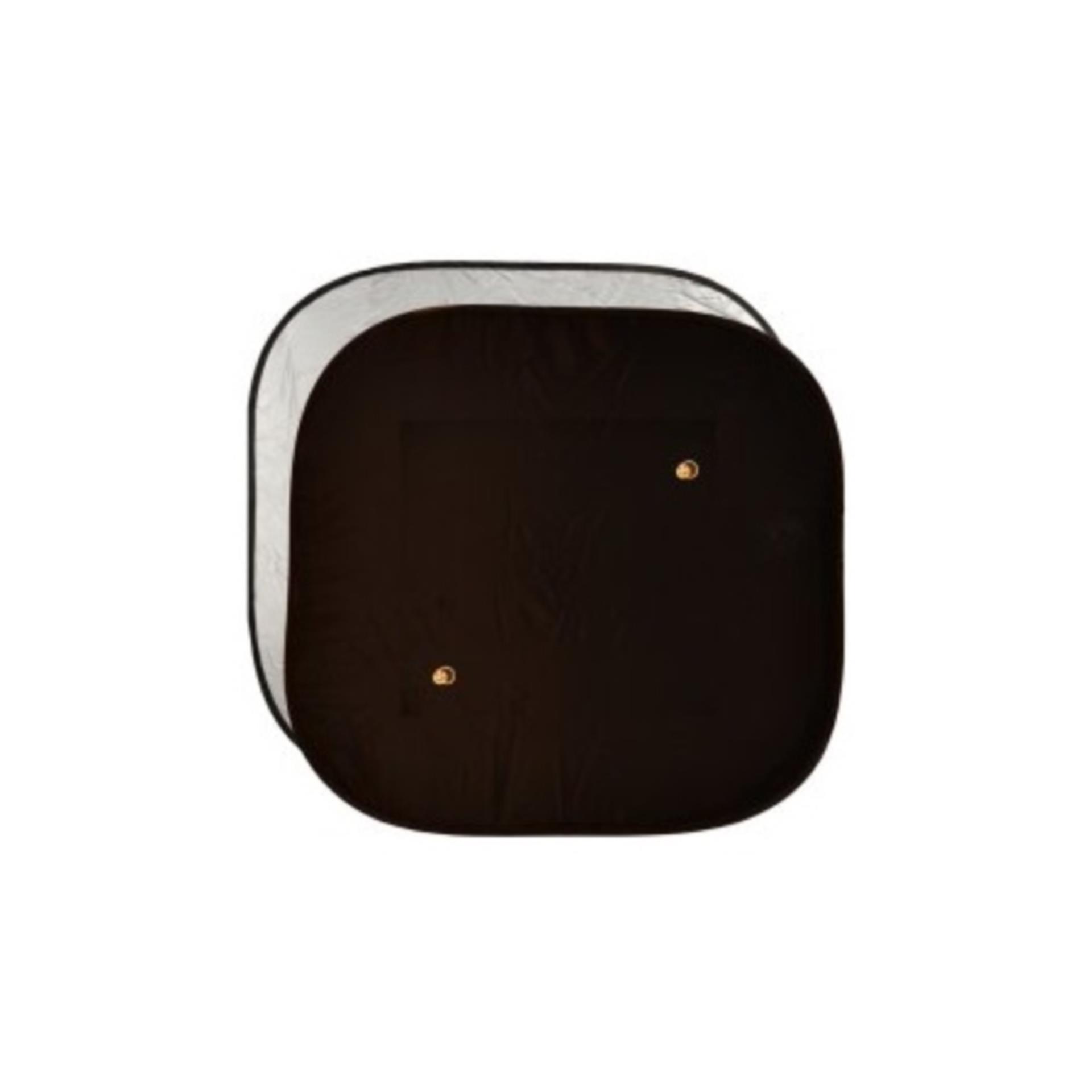

Lukenverdunkelung
Schnelle Montage durch Saugnäpfe
mit Tasche, in der sie bei Nichtverwendung verstaut werden können
Technische Daten
Außenmaß: 600 x 600 mm
geeignet für Luken: 520 x 520 mm

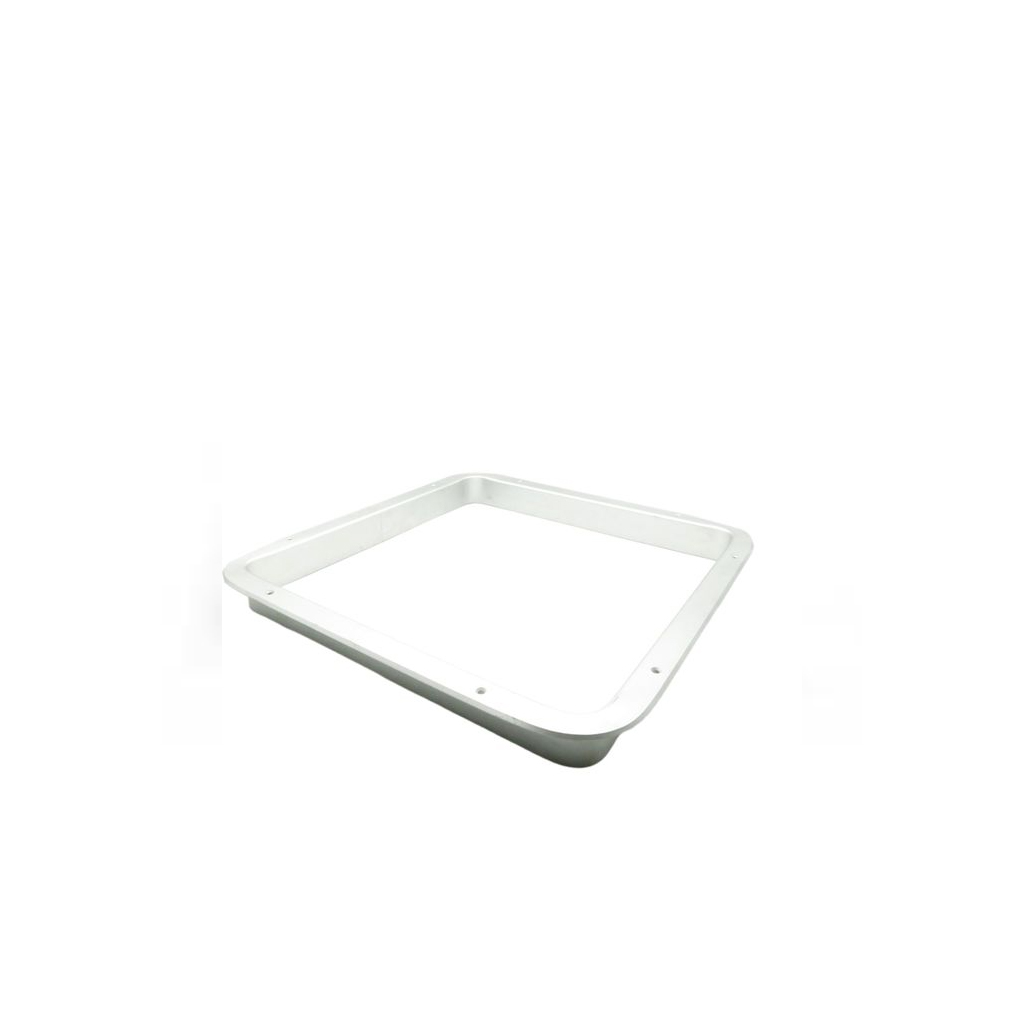

Dieser Innenrahmen für Gebo Luken. Er kann unter der Luke angebracht werden, sodass keine Schrauben oder ähnliches zu sehen sind.
Bitte beachten Sie, dass bei der Flushline Serie nicht ein Moskitonetz und ein Innenrahmen parallel angebracht werden können.

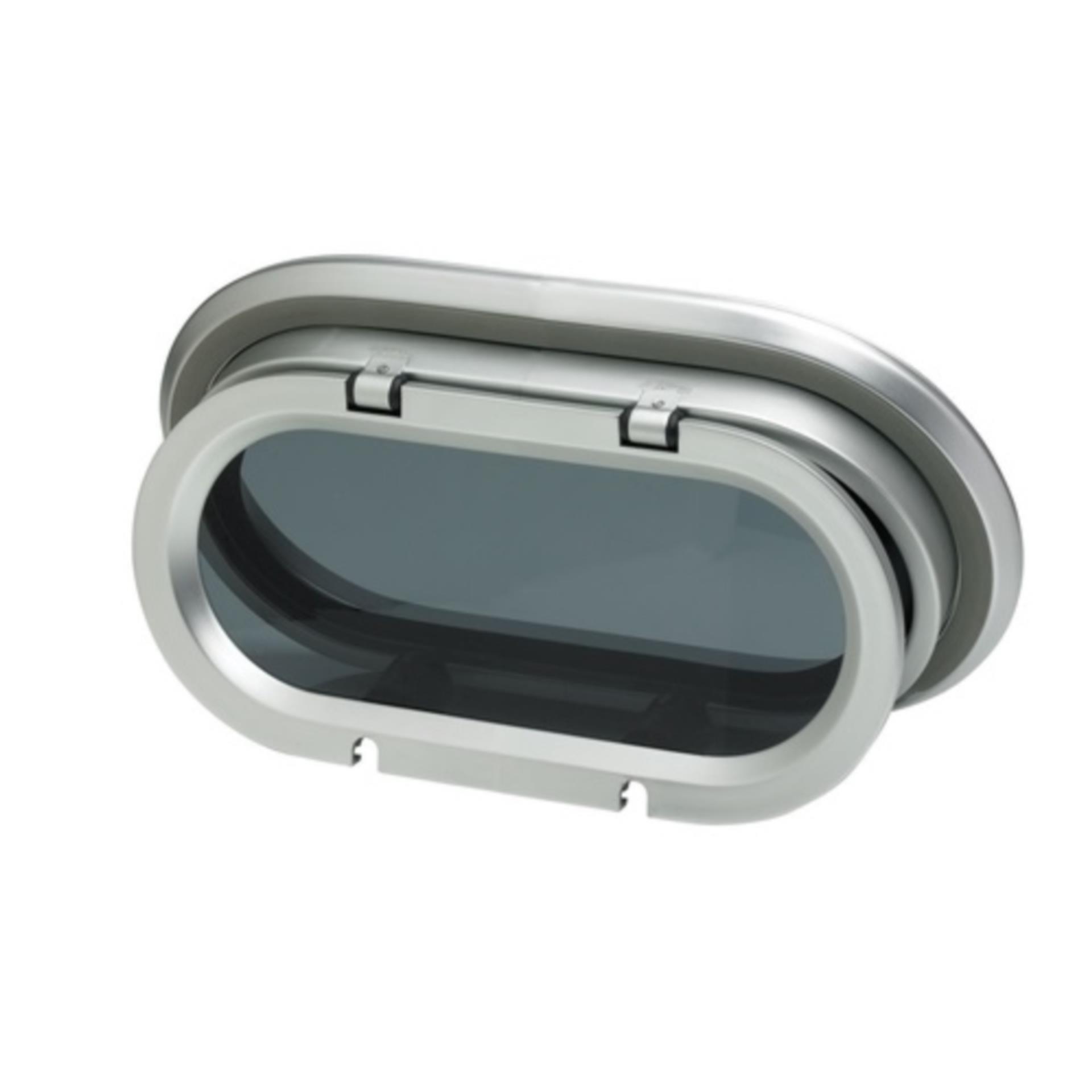

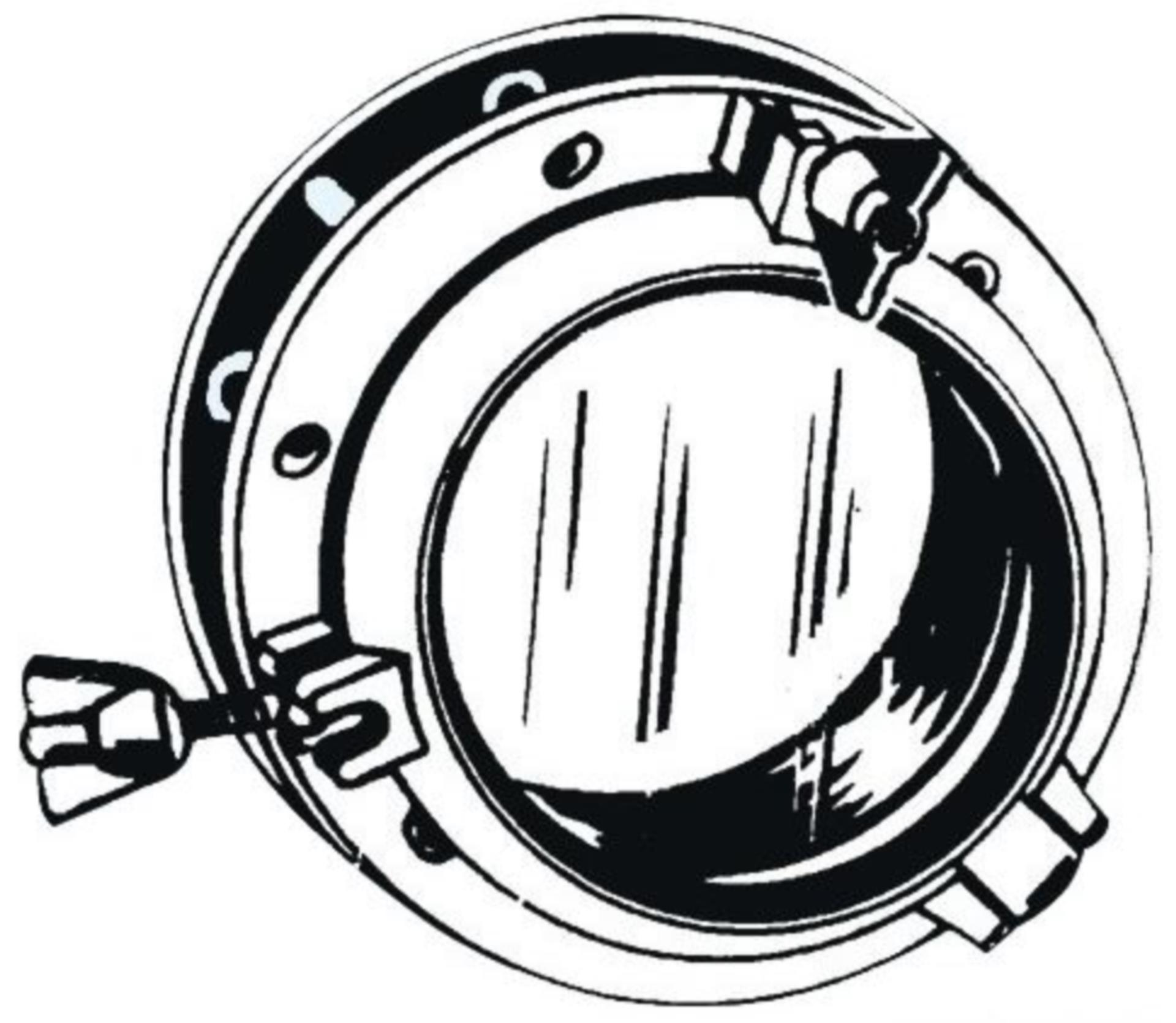

Opal Bullauge
Die Opal Bullaugen haben einen Rahmen aus einem Stück Aluminium, wodurch eine hervorragende Steifigkeit erreicht wird.
Montage
Die Bullaugen müssen auf einer ebenen Fläche mit einer zulässigen Toleranz von ca. 1 mm montiert werden.
Die Bullaugen sind standardmäßig mit 10 mm starkem Acrylglas ausgestattet.
Öffnen
Durch den einzigen ergonomischen Griff kann das Bullauge mit nur einer Hand geöffnet werden. Dieser Griff verteilt auch den Druck auf das gesamte Dichtungsprofil und sorgt so für eine hervorragende Wasserbeständigkeit.
Wasserdichtigkeit
Die Opal Bullaugen haben ein doppeltes Verschlusssystem. Beim Schließen hält die erste Lippe das Wasser zurück, während die zweite Lippe für absolute Wasserdichtigkeit sorgt. Das 46-Grad Profil des Rahmens sorgt für eine ausgezeichnete Entwässerung und die Bullaugen sind daher auch für den Einbau in schräge Dächer geeignet.
Maße
Außenmaß: 203 x 461 mm
Einbaumaß: 156 x 414 mm

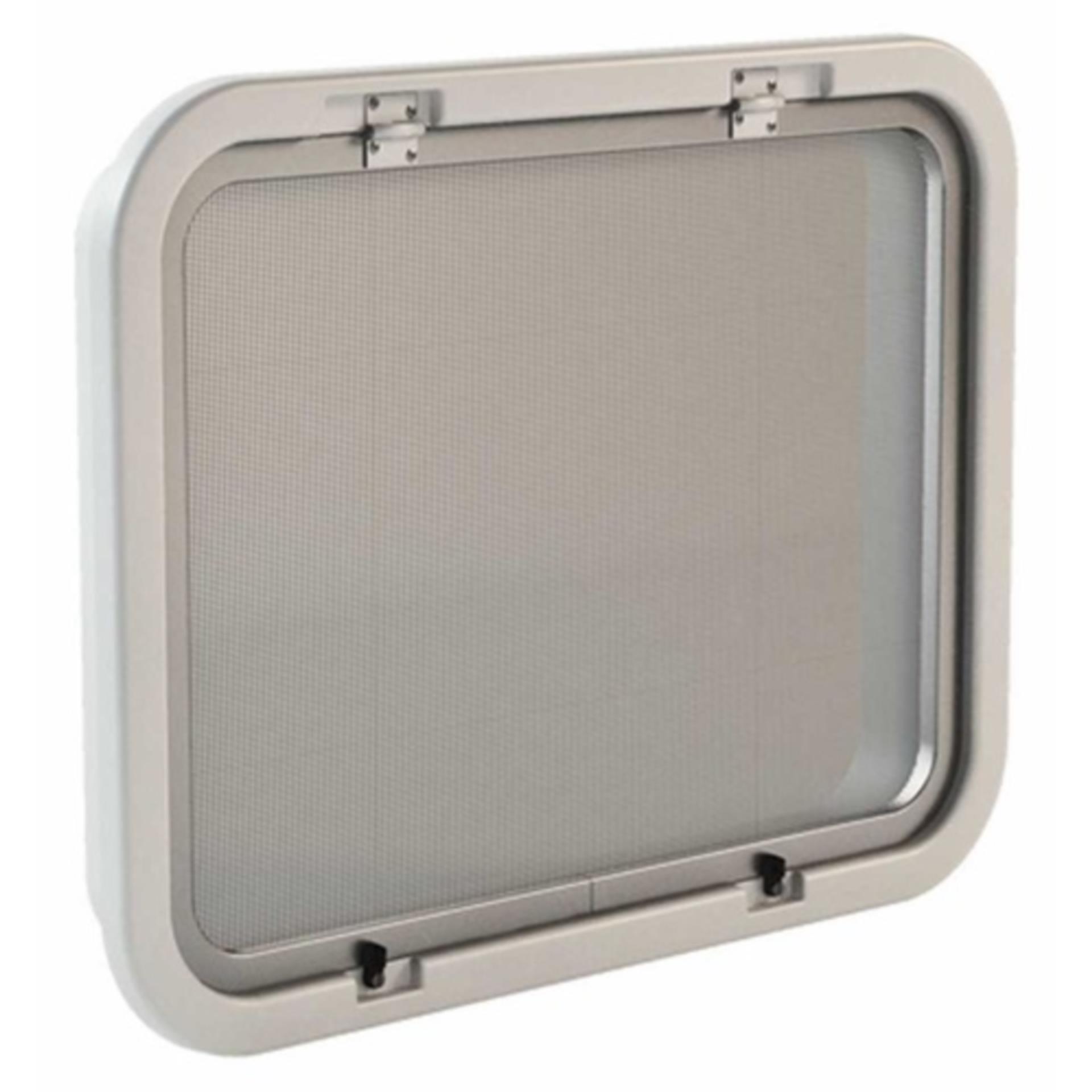

Die Bullaugen mit der CE Zertifizierung AIII eignen sich sehr gut für den Kajüteinsatz. Die Fenser haben eine Dicke von 10mm und werden in der Farbe "smoke" geliefert. Die Scheibe ist bei dieser Ausführung ohne zusätzlichen Rahmen. Durch spezielle Scharniere bleibt das Bullauge in jeder gewünschten Position offen, geschlossen sind diese vollständig Wasserdicht. Das Aluminium ist matt eloxiert und durch die Klemmbefestigung sind keine Schrauben sichtbar.
Jedes Bullauge wird mit einem Mückengitter gelieferet.
Außenmaß in mm
Ausschnittmaß in mm
Radius mm
PM111
244 x 146
220 x 122
61
PM121
294 x 172
270 x 148
74
PM131
344 x 198
320 x 174
87
PM141
362 x 146
338 x 122
61
PM151
390 x 220
366 x 196
98
PM161
399 x 199
375 x 175
87
Aus Polycarbonat. Sicherheits-Schnappklinken, vom Innenraum aus verschließbar und Scheiben aus getöntem Polycarbonat. Mit innen abschließendem Gegenflansch.

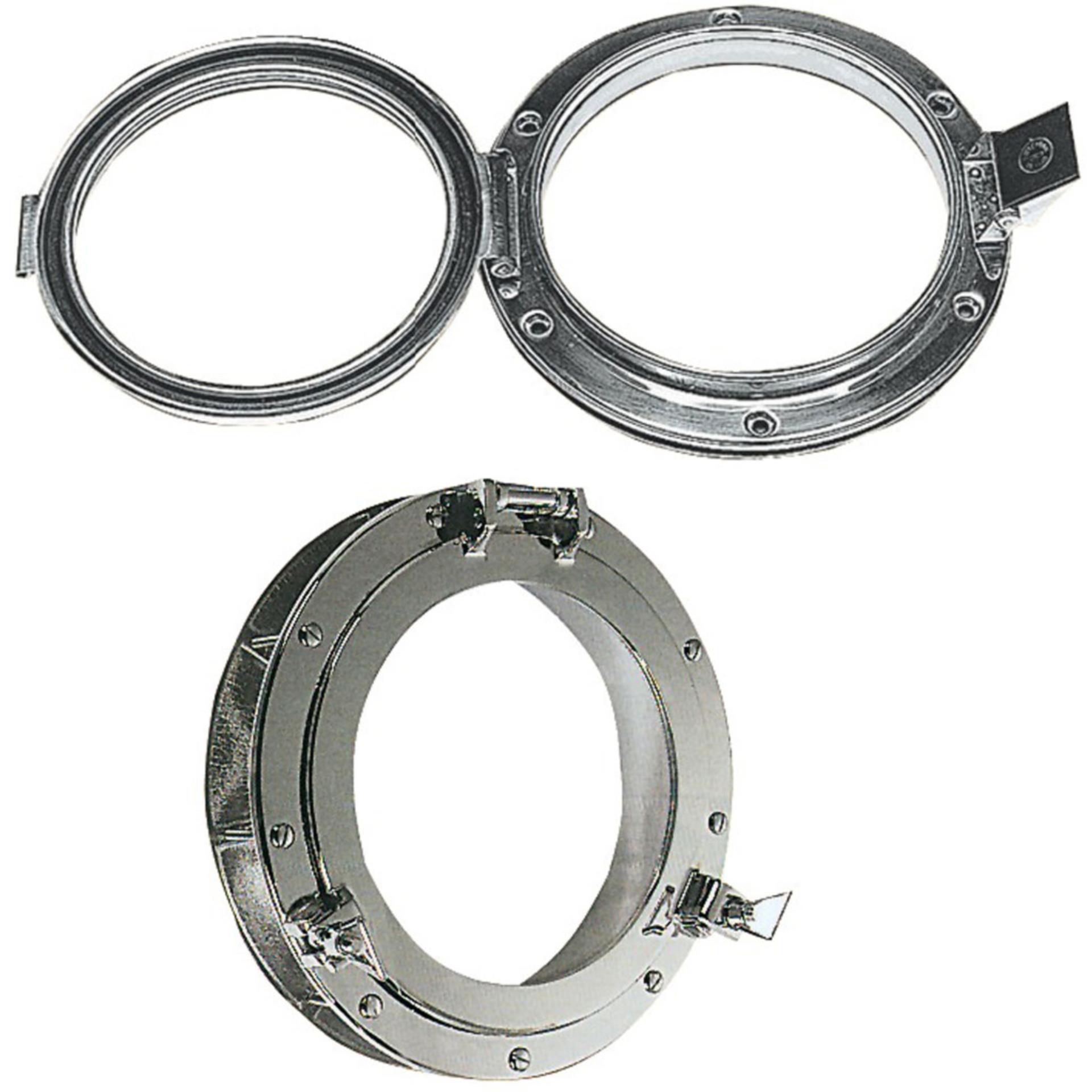

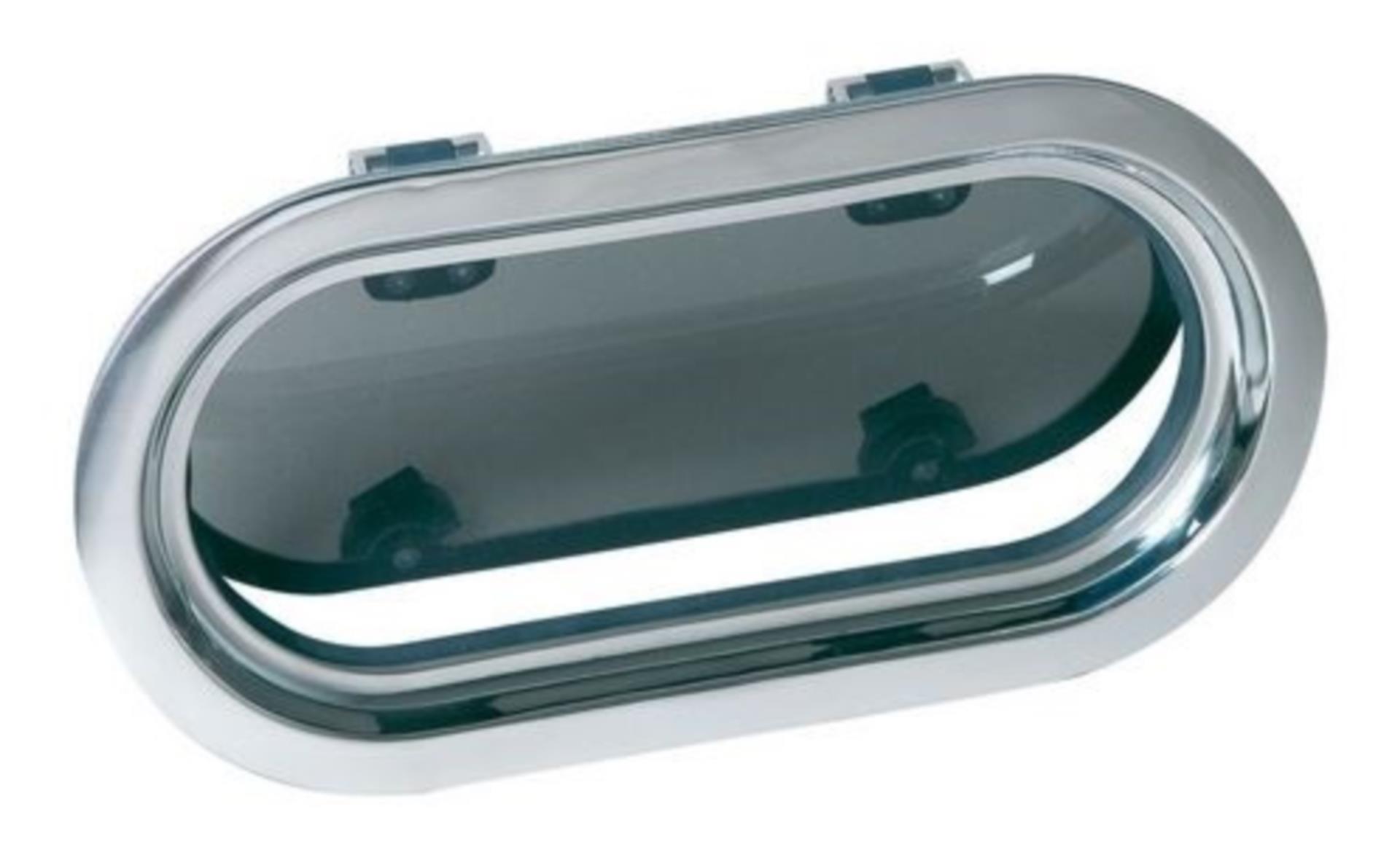

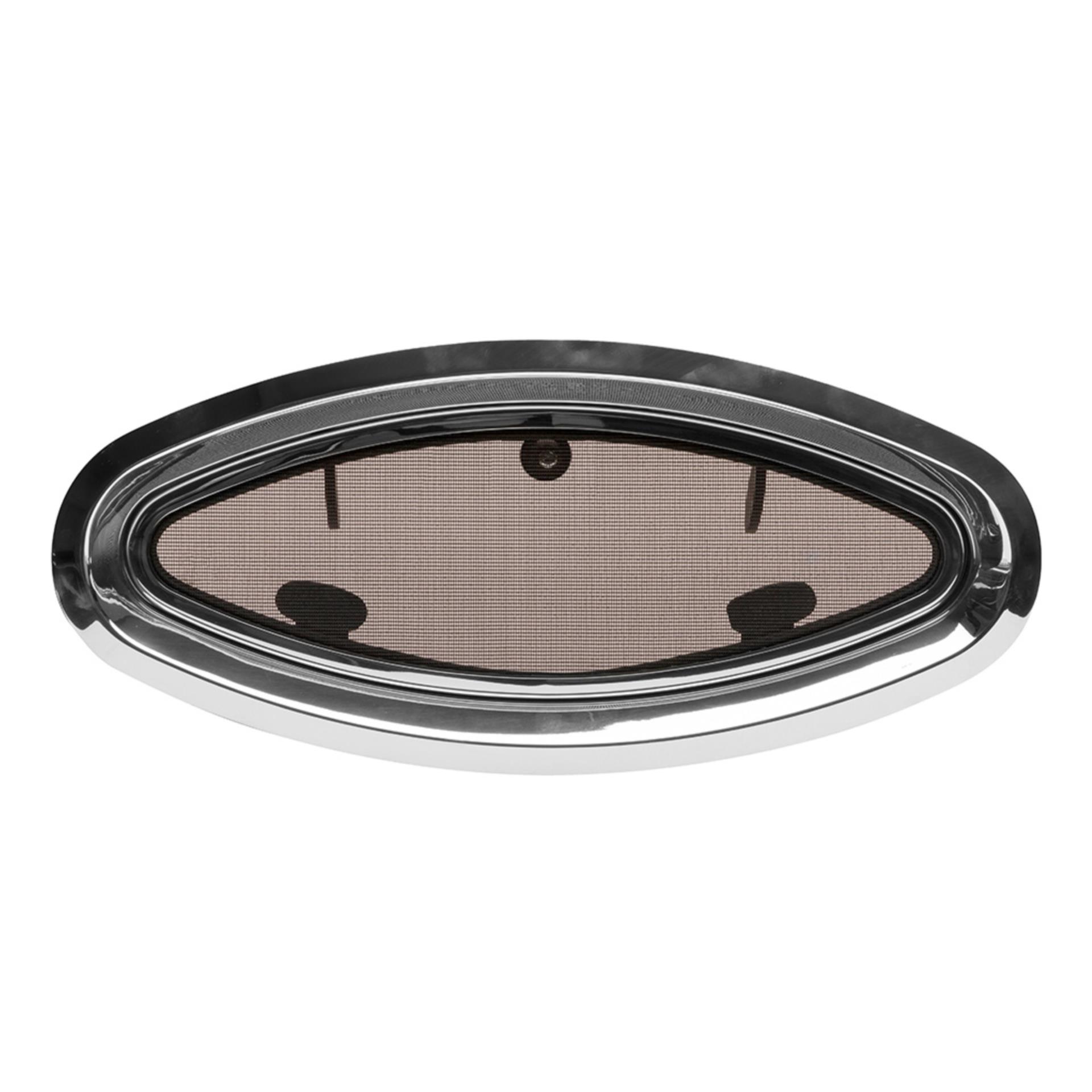

Vetus PMS Bullaugen
CE-Klassifikation: A I
Bullauge aus gegossenem Edelstahl AISI 316, werden serienmäßig mit einem Mückengitter geliefert.
Das Bullauge hat ein 8mm (AI) oder 10 mm (AIII) starkes Acrylatfenster.
Dieses Bullauge ist für Boote mit einer Wandstärke zwischen 3 und 18 mm geeignet.
Die Befestigungsschrauben müssen gesondert bestellt werden.
Maße
Außen (A x B): 346 x 199mm
Innen (C x D): 322 x 177mm
Fliegengitter muss separat bestellt werden.

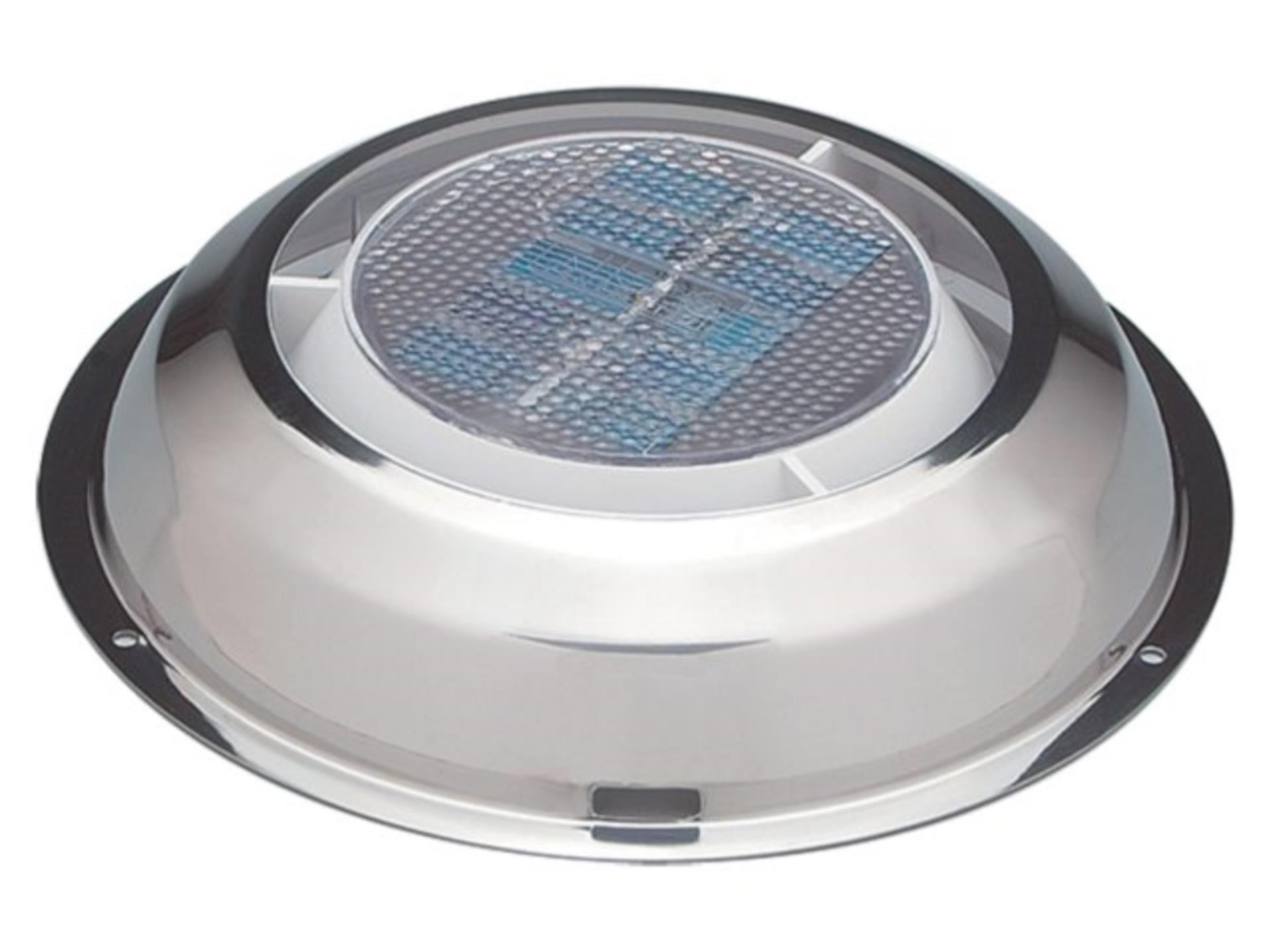

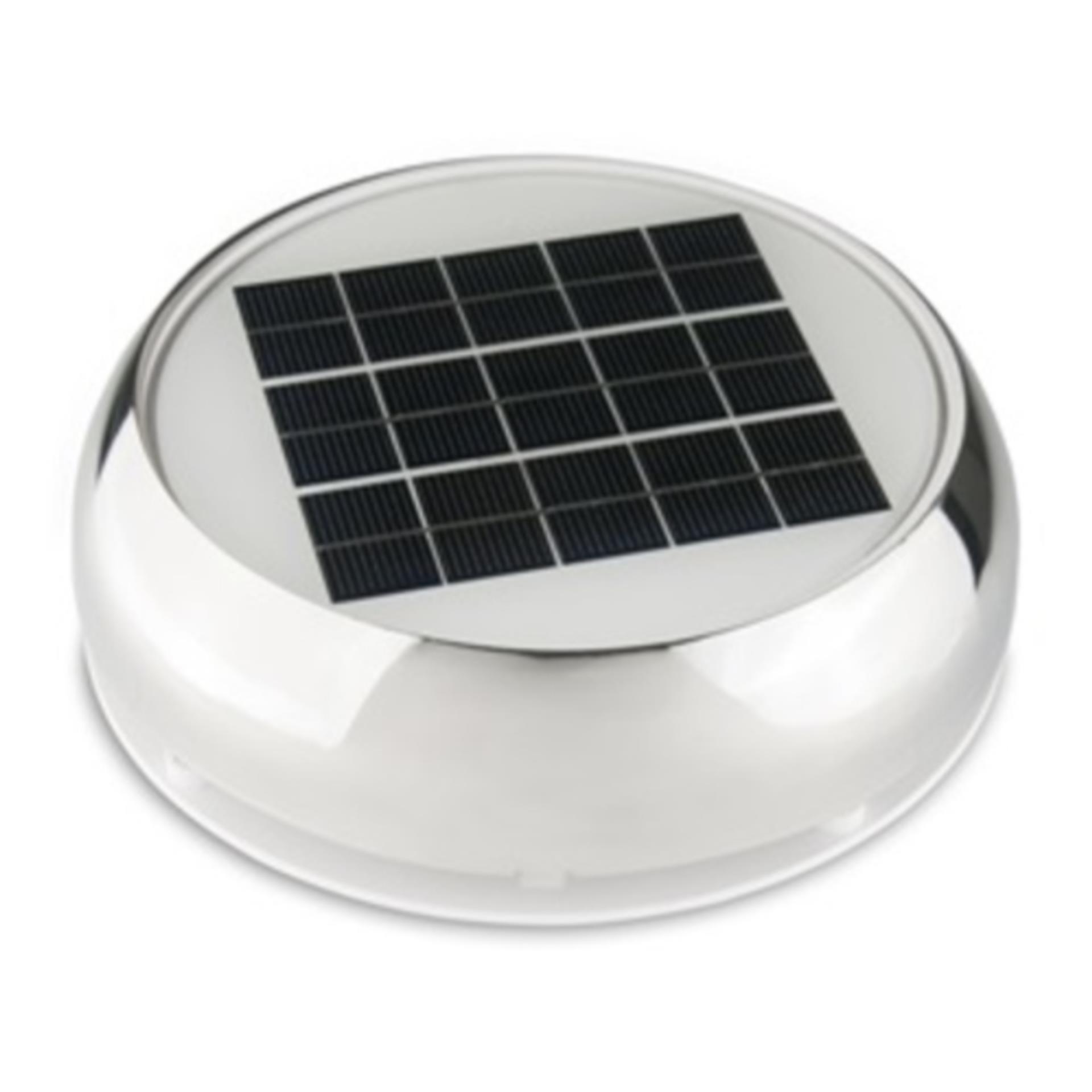

Solarlüfter MiniVent 1000
Dieser Solarlüfter ist mit einem Gesamtdurchmesser von ca. 18cm der kompakteste Solarventilator der Marinco-Serie. Der MiniVent eignet sich nur als Abluftventilator. Er hält das Boot kühl, wenn es am meisten gebraucht wird, während der heißen Sonnenstunden.Bei voller Sonneneinstrahlung kann der Lüfter 19,8m³ pro Stunde umwälzen. Nachts arbeitet der Lüfter passiv. Eine eingebaute Absperrklappe verhindert das Eindringen von Wasser.
Maße: Ø 18cm, Höhe 45mm
Bohrloch-Ø 95mm, eine Nachrüstung auf bestehende Bohrlöcher bis 15,25cm ist möglich
keine Batterien oder Verkabelung erforderlich
flüsterleiser Betrieb
Lieferung inkl. Innenblende und Befestigungsmaterial

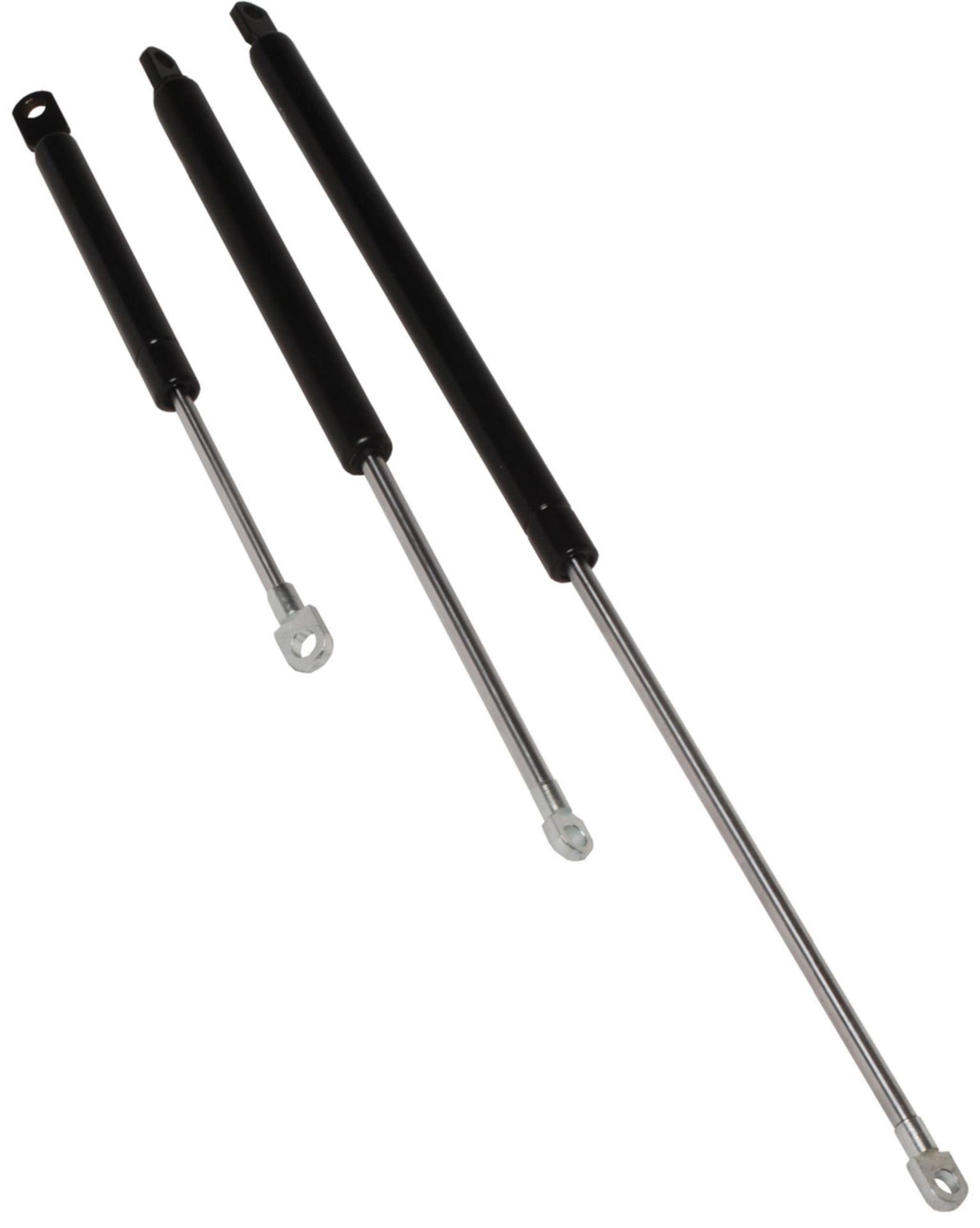

Gasdruckfeder
Zum Öffnen von Luken u. Motorhauben. Schubstangen aus verchromten Stahl u. kunststoffbeschichtetem Zylinder. Schubstangen 19mm Durchmesser (22mm Durchmesser bei den beiden grössten Modellen). An beide Enden sind Augen zur Befestigung.
Gasdruckfedern aus Edelstahl Aisi 316
Typ
Länge max.
Hub
Hubkraft
Artikelnummer
Typ 0-SS
250 mm
90 mm
90N / 9kg
O380090
Typ 1-SS
250 mm
90 mm
180N / 18kg
O380091
Typ 2-SS
355 mm
130 mm
180N / 18kg
O380092
Typ 3-SS
355 mm
130 mm
280N / 30kg
O380093
Typ 4-SS
500 mm
210 mm
150N / 14kg
O380094
Typ 5-SS
500 mm
210 mm
200N / 20kg
O380095
Typ 6-SS
500 mm
210 mm
360N / 38kg
O380096
Typ 7-SS
600 mm
255 mm
200N / 20kg
O380097
Typ 8-SS
600 mm
255 mm
350N / 36kg
O380098
Typ 9-SS
700 mm
300 mm
250N / 25kg
O380099
Typ 10-SS
700 mm
300 mm
420N / 42kg
O380100
Typ 11-SS
900 mm
380 mm
500N / 45kg
O380101
Typ 12-SS
900 mm
380 mm
650N / 60kg
O380102

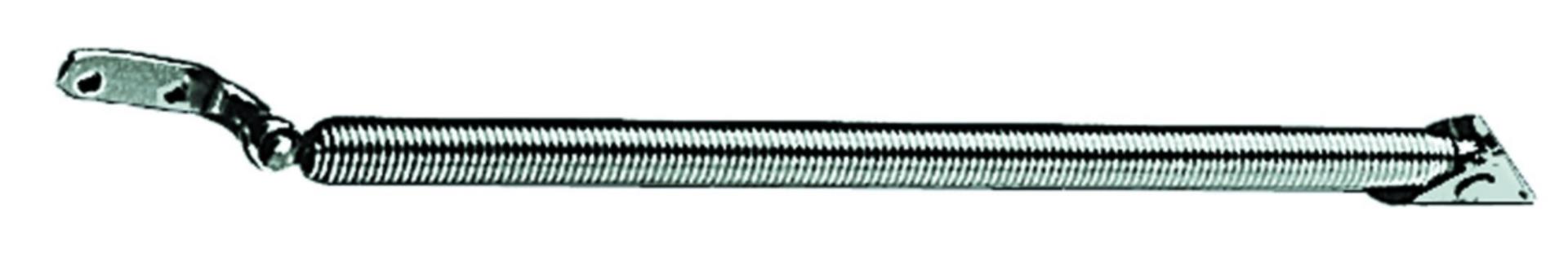

Lukenfedern
Aus rostfreiem Stahl, komplett mit Gabelplatte und Haken in „L“-Form zur Befestigung. Mit Sicherungskabel aus Elostahl.
Lukenfeder Typ CMaße: L: 220 x 10,6 mm Ø mit U-HalterArtikelnr. O384216A--------------------------------------------
Lukenfeder Typ AMaße: L: 220 x 10.6 mm Ø mit L-HalterArtikelnr. O384217A--------------------------------------------
Lukenfeder Typ AMaße: L: 470 x 10.6 mm Ø mit L-HalterArtikelnr. O384218A
--------------------------------------------
Lukenfeder Typ AMaße: L: 260 x 10.6 mm Ø mit L-HalterArtikelnr. O384219A
--------------------------------------------

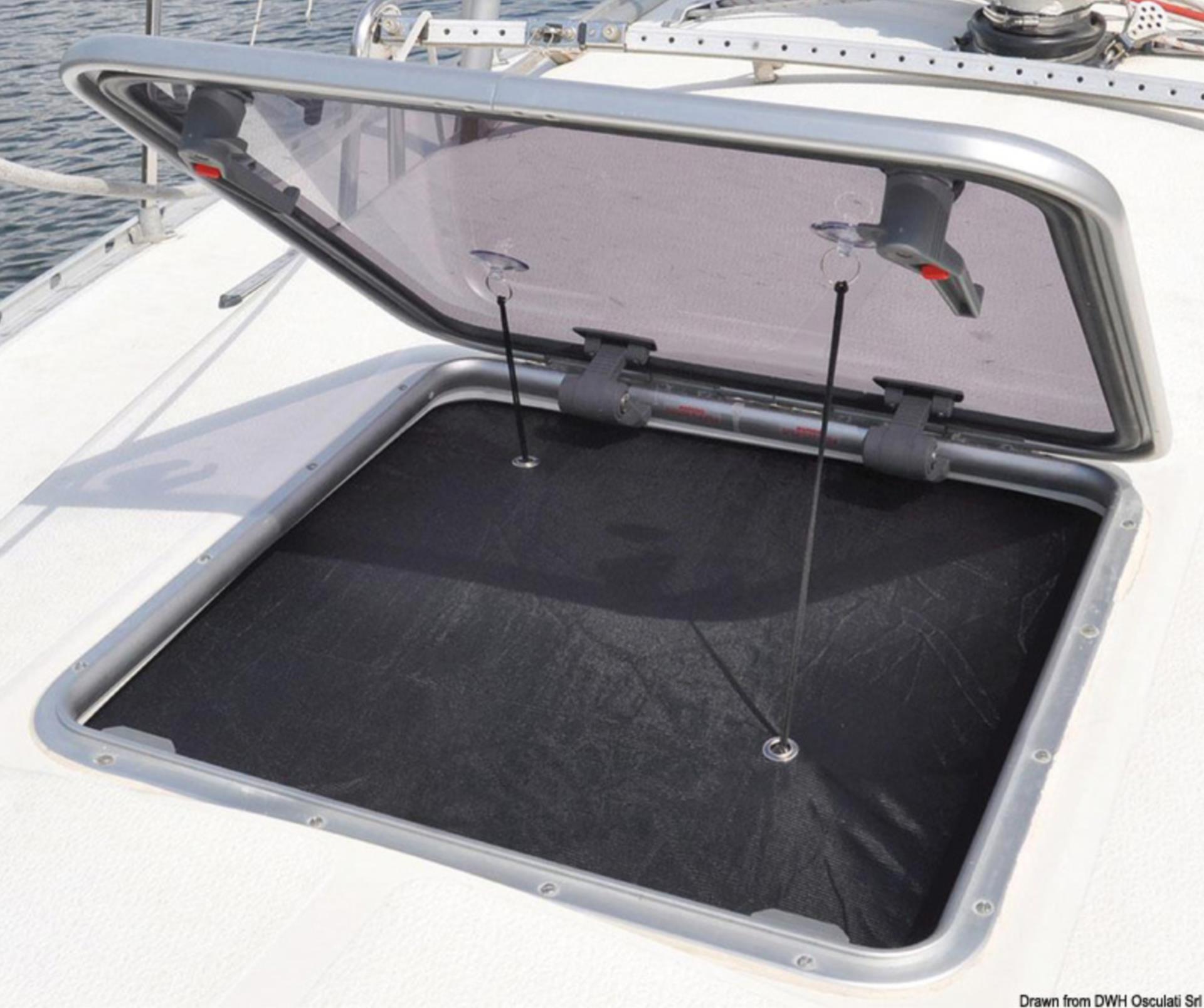

Mückennetz
aus schwarzem Polyester
wird in wenigen Sekungen mit Saugnäpfen
mit Tasche zum Verstauen
Technische Daten
Außenmaß: 800 x 800 mm
geeignet für Luken: 720 x 720 mm

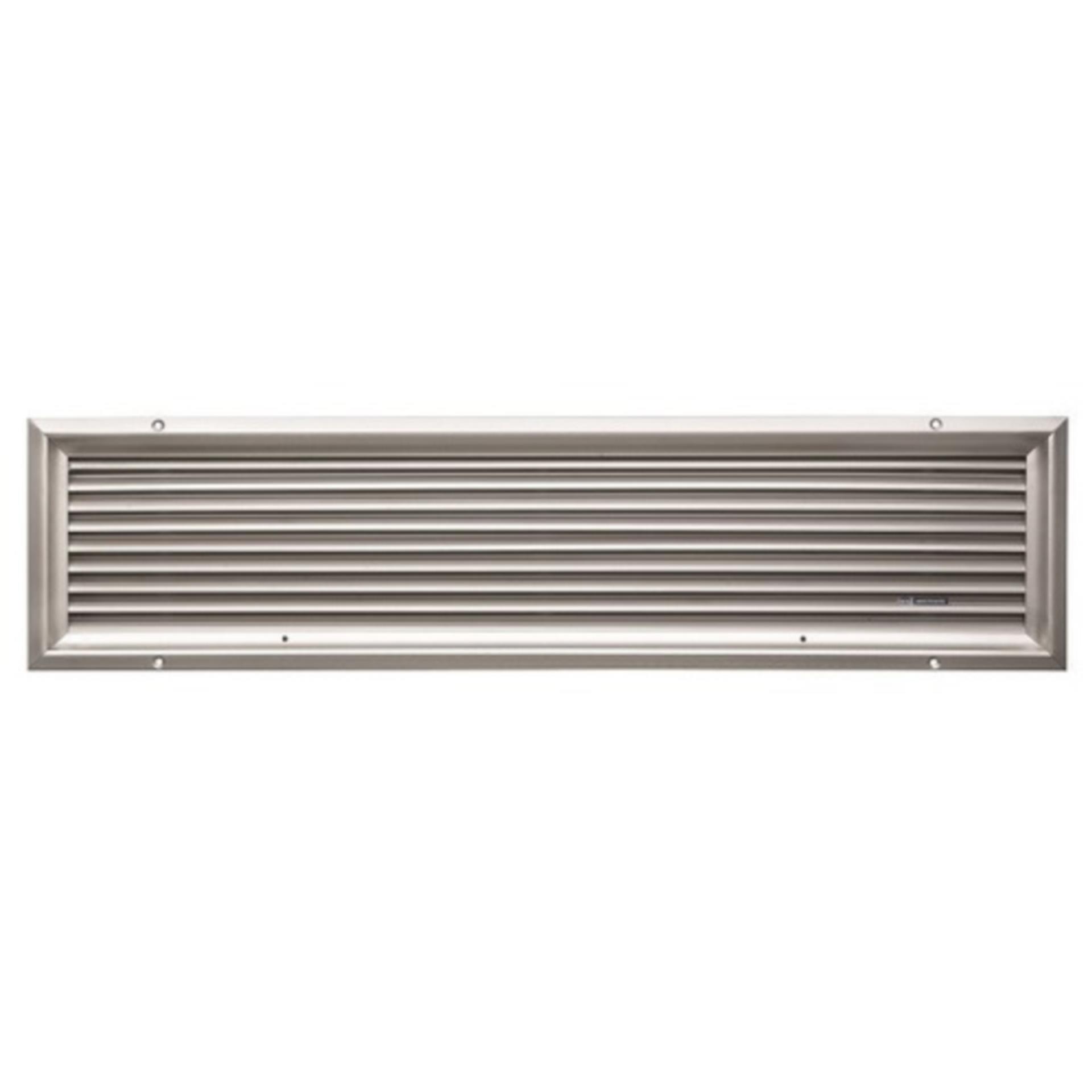

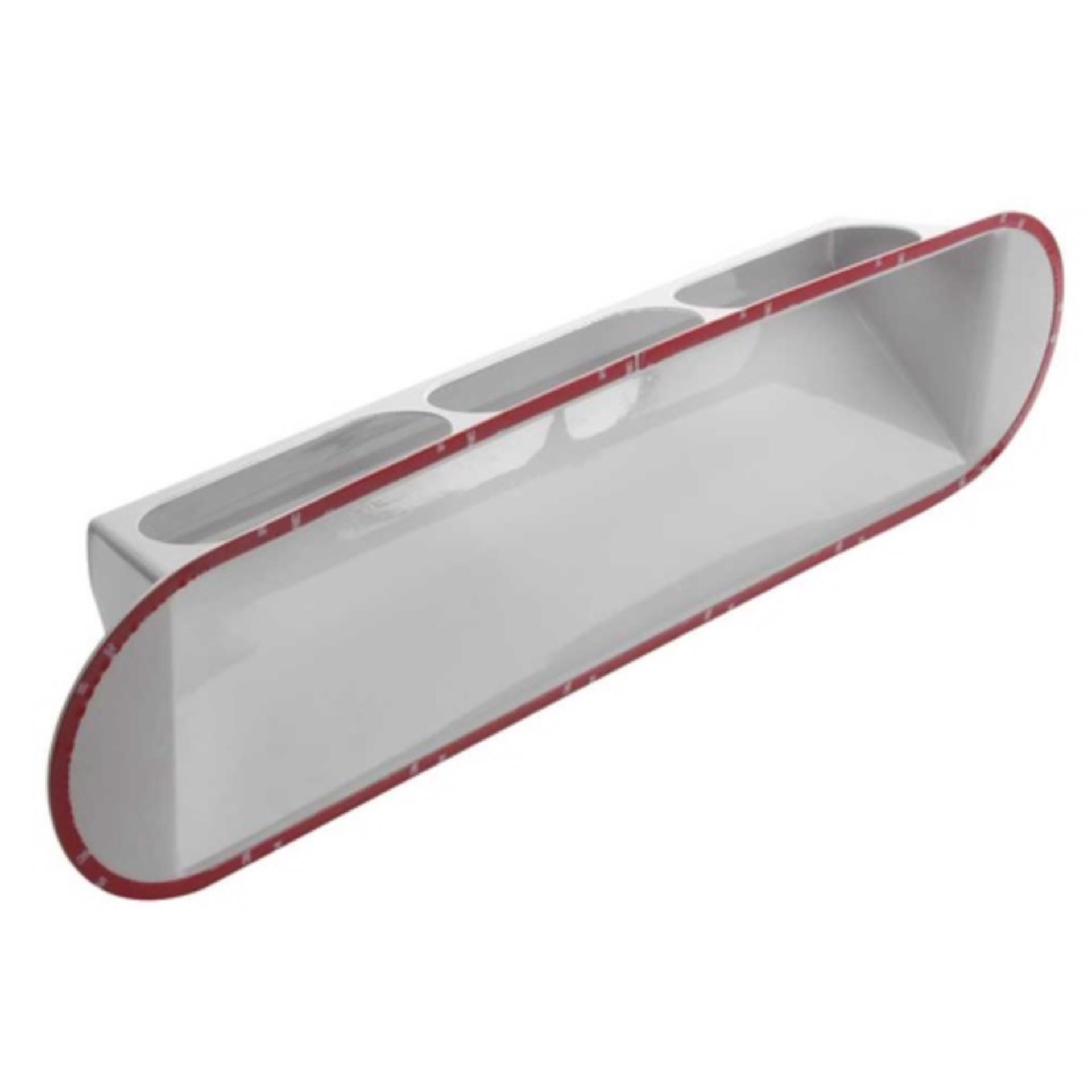

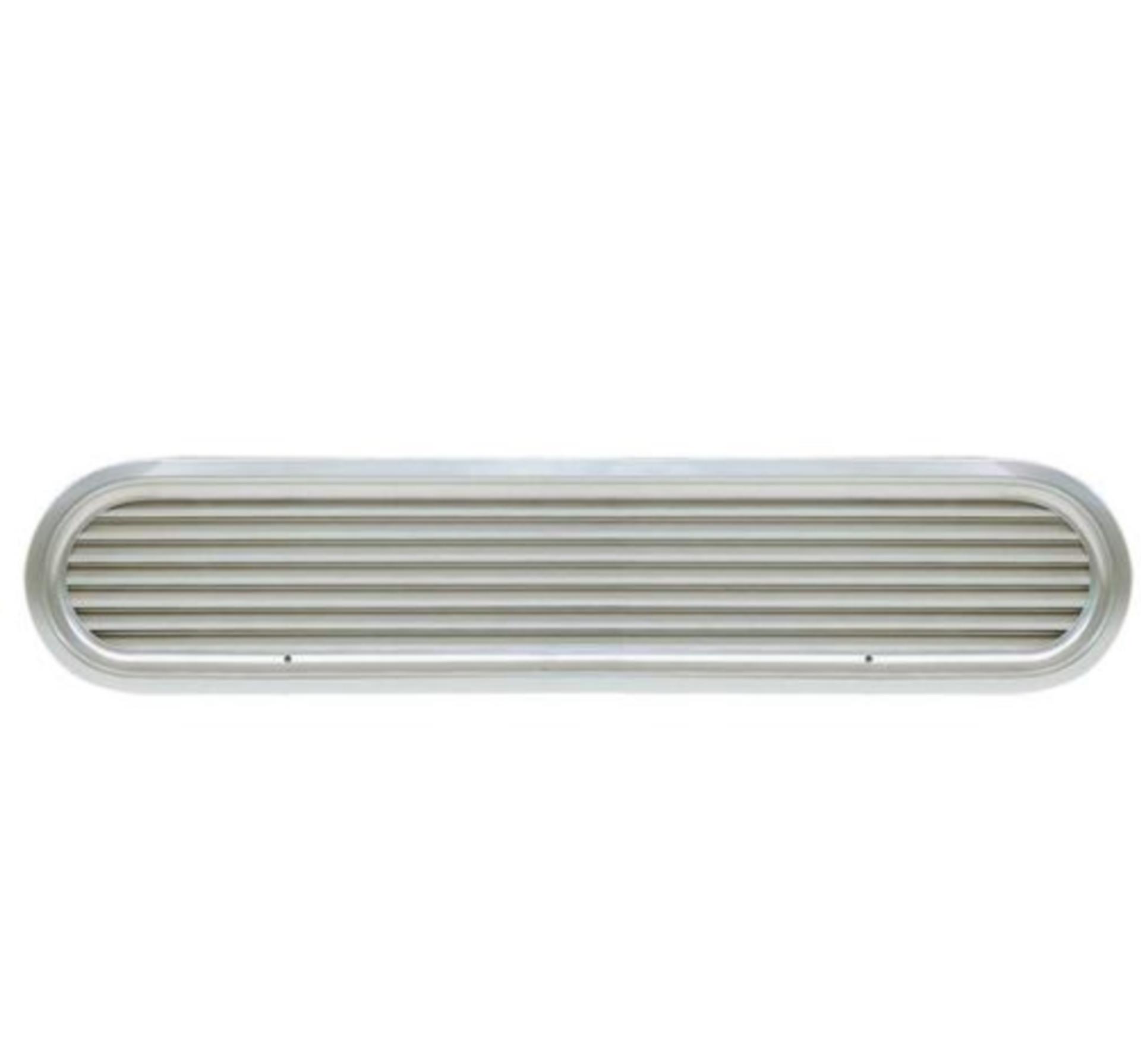

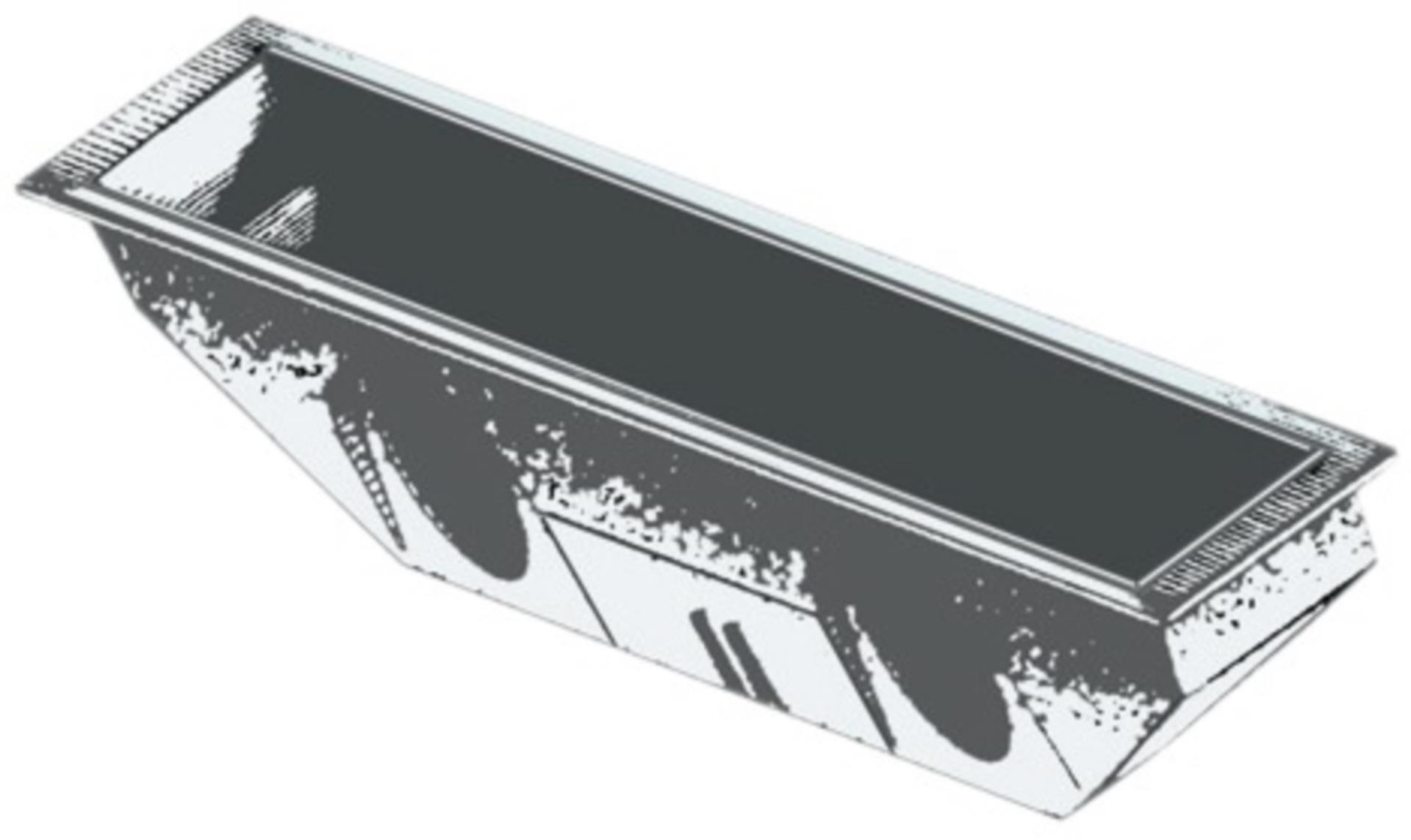

Vetus Motorraumlüfter
Die Vetus Lüfter sind konstruiert nach der Leistung Ihres Motors und bieten damit die ideale Luftzufuhr für Ihren Motorraum.
Jeder Motor braucht 6,1 m³ Luft pro kW in der Stunde (4,5 m³/PS/Stunde). Für eine gute Leistung darf die Geschwindigkeit der angesogenen Luft nicht höher als 3 m/sek sein. Die Durchlass-Öffnungen der VETUS Lüftungsaugen wurden nach diesen Erkentnissen konstruiert.
Außer Luft für die Verbrennung benötigt jeder Motor ebenfalls Ventilationsluft, um die Strahlungswärme des Motors abzuleiten. Diese Luftmenge muss ungefähr so groß sein, wie die Luftmenge für die Verbrennung und muss darüber hinaus aber den Maschinenraum wieder verlassen können.
Bei der Einrichtung des Motorraumes muss das unbedingt berücksichtigt werden!
Die Typen-Nummern in den Zeichnungen geben die PS-Zahlen an, für die das Lüftungsauge benutzt werden kann.
Beispiel
Wenn z.B. 2 Motoren von je 44 kW (60 PS) vorhanden sind, können:
2 Augen des Typs 125 (1x Backbord & 1x Steuerbord)
oder 4 Augen des Typs 60 (2x Backbord & 2x Steuerbord) gewählt werden.
Technische Daten
Länge A: 490 mm
Länge B: 470 mm
Länge C: 146 mm
Länge D: 126 mm
Länge E: 63 mm
Lukenabdeckung Rund
aus UV-beständigem CYCLONE-Gewebe
Atmungsaktiv, reduziert die Entstehung von Kondenswasser
Windbeständiges Befestigungssystem
Style: Lukeneinstiege quadratisch
Farbe: blau
Technische Daten
Durchmesser: 500 mm
