Die Revolution der VHF Marinekommunikation - powered by GARMIN

Cortex V1 UKW-Seefunkgerät mit SOTDMA smart AIS Transponder und Kabel-Handfernbedienung

Cortex von Vesper Marine ist das weltweit erste UKW Seefunkgerät mit Smartphone-ähnlichem, kabellosem Touchscreen-Bedienteil (auch kabelgebunden erhältlich), integriertem AIS Transponder und umfangreichen (Fern-)Überwachungsmöglichkeiten der Bootsdaten.

Die neuartige Kombination von UKW-Seefunkgerät mit Touchscreen-Bedienteil und AIS Transponder sorgt für mehr Sicherheit und macht die Funk-Kommunikation erheblich einfacher. Es genügt beispielsweise, ein anderes Schiff auf dem Touchscreen-Display des Bedienteils per Fingerdruck zu markieren, „Call“ zu drücken und sofort wird ein direkter DSC-Ruf durchgeführt.

Auf dem Bedienteil werden die AIS-Signale in der Umgebung optisch übersichtlich dargestellt und potentielle Kollisionsrisiken eindeutig markiert. Zusätzlich erfolgt ein akustischer Alarm. Die Ankeralarm-Funktion warnt nicht nur, wenn man sich an Bord befindet: Wenn die Blackbox mit einer SIM-Karte ausgestattet wird, kann der Alarm auch an Land über die Cortex-App empfangen werden. Funktionen und Eigenschaften vom Cortex V1.

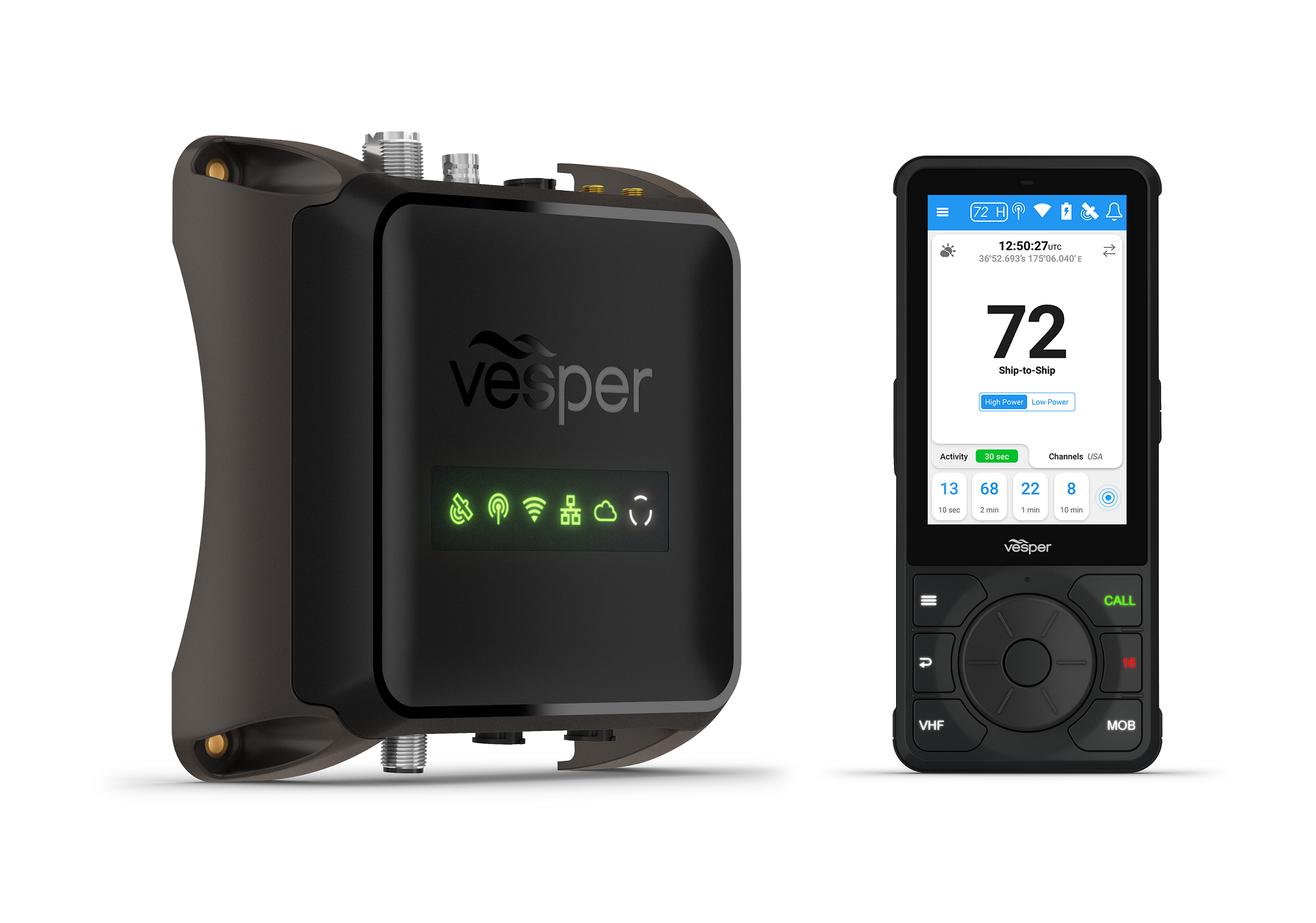

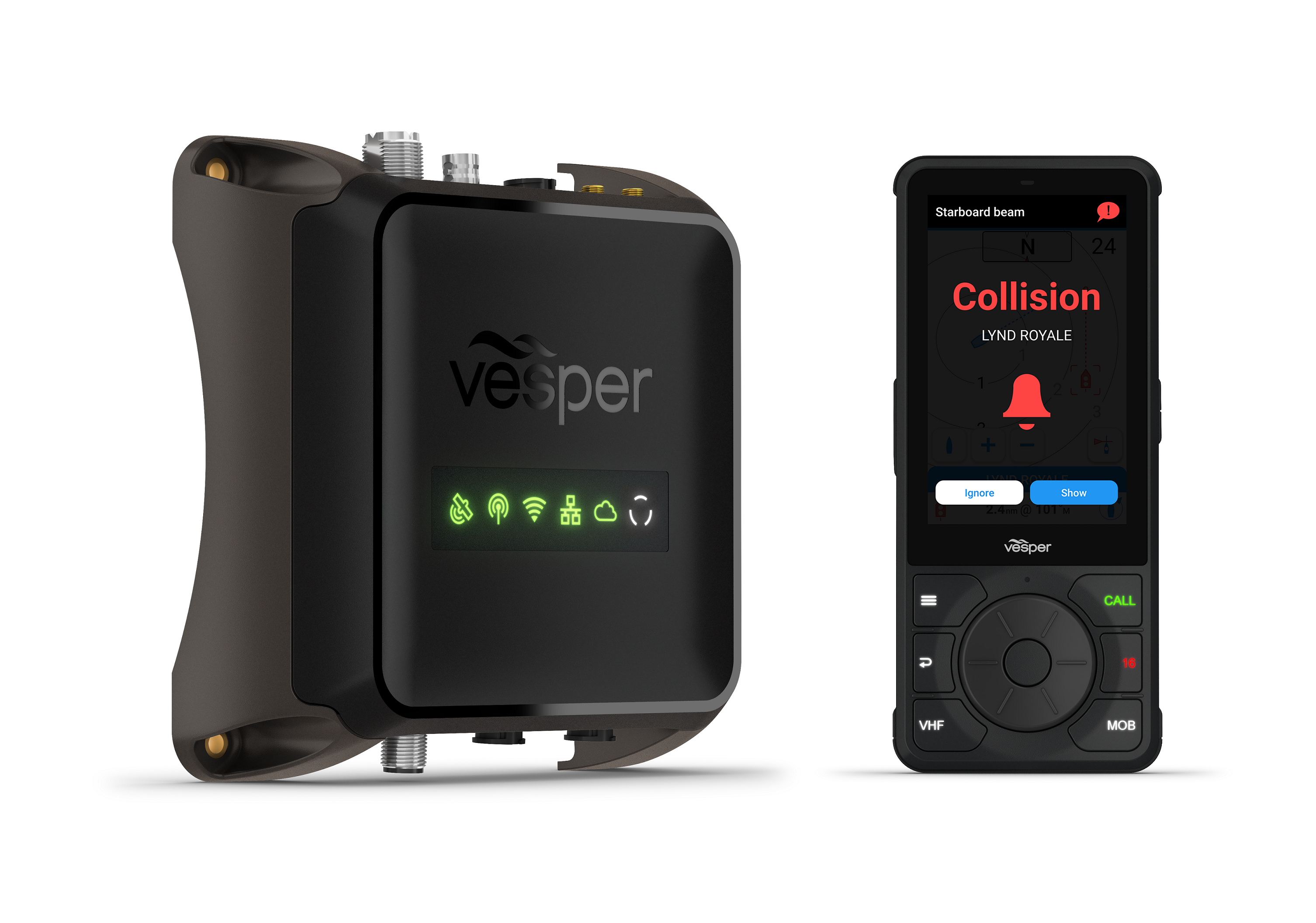

Das Cortex V1-Set aus Blackbox M1 und kabelgebundenem Handbedienteil H1 kombiniert in neuartiger Weise die Funktionalitäten eines UKW-Seefunkgerätes mit DSC/ATIS und eines AIS-Transponders. Hinzu kommen vielfältige Kontroll- und Schaltmöglichkeiten, welche die Blackbox M1 bietet (auch aus der Ferne über die Vesper Cortex-App bei Verwendung einer SIM-Karte in der Blackbox). Das Set bietet neben M1 und H1 eine GPS-Antenne, eine WiFi-Antenne sowie für den Anschluss je ein Strom- und Audio-Kabel.

Funktionen und Merkmale:

• Anschlussmöglichkeit von bis zu 10 kabelgebundenen (H1) oder kabellosen (H1P) Handbedienteilen
• Kollisionsvermeidung mithilfe des AIS-Transponders durch Berechnung von und Warnung vor potentiellen Gefahrensituationen
• Ankeralarm-Funktion
• MOB-Funktion gibt Kurs zur über Bord gegangenen Person vor Integriertes WiFi ermöglicht die Kontrolle und den Zugriff per App auf das AIS auch über mobile Endgeräte wie Smartphone oder Tablet
• NMEA2000 Gateway bündelt NMEA2000 Daten und sendet diese per WiFi an verbundene mobile Endgeräte; NMEA0183-Anschluss und Gateway-Funktion von/zu NMEA2000

VHF, AIS UND ÜBERWACHUNG

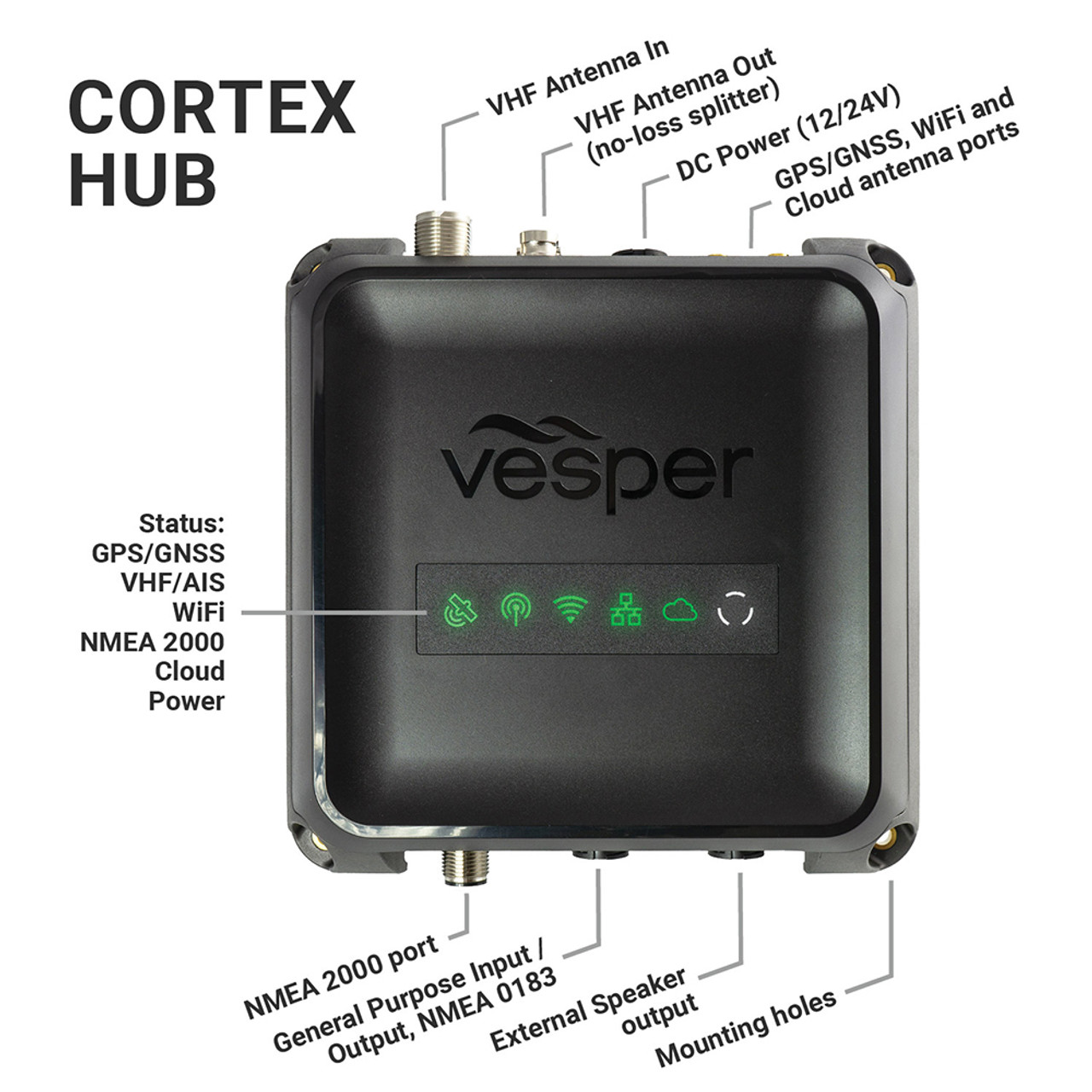

Das Cortex V1 ist ein erweitertes VHF-Mehrstationenfunkgerät mit Funktionen für Fernüberwachung und -Kontrolle. Das Cortex V1-System umfasst ein Cortex M1-Hub und ein kabelgebundenes Cortex H1-Handgerät. Optionale, zusätzliche Cortex-Handgeräte (separat erhältlich) sorgen für noch mehr Freiheit und Kontrolle an Bord.

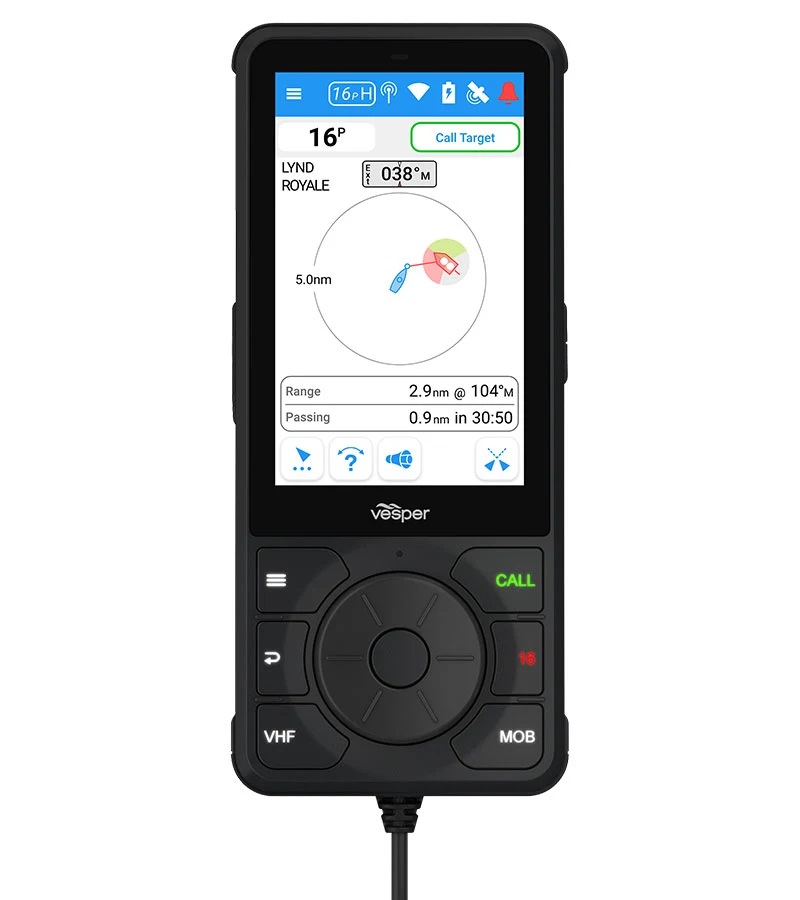

KOLLISIONSVERMEIDUNG

Cortex smartAIS überwacht kontinuierlich AIS-Informationen von anderen Booten, berechnet wann sich eure Kurse kreuzen, gibt Kollisionsalarme aus und liefert leicht verständliche Vermeidungshinweise. Daten des integrierten Steuerkurssensors werden ebenfalls gesendet, sodass andere Boote klar identifizieren können, in welche Richtung sich dein Boot fortbewegt.

FLEXIBLE VHF-SPRACHKOMMUNIKATION

Sowohl tragbare als auch per Kabel mit der Stromversorgung verbundene Cortex-Handgeräte stellen per WLAN eine drahtlose Verbindung mit dem Cortex M1-Hub her. Behalte ein tragbares Handgerät bei dir, damit du fortwährend überall auf dem Boot per VHF kommunizieren kannst.

DSC-DIREKTZUGRIFF

Durch Cortex kannst du DSC-Direktanrufe mit anderen Booten initiieren, indem du einfach auf dem Handgerät auf das Schiffsymbol tippst. Initiiere VHF-Anrufe an Freunde oder rufe schnell andere Boote an, wenn es auf jede Sekunde ankommt.

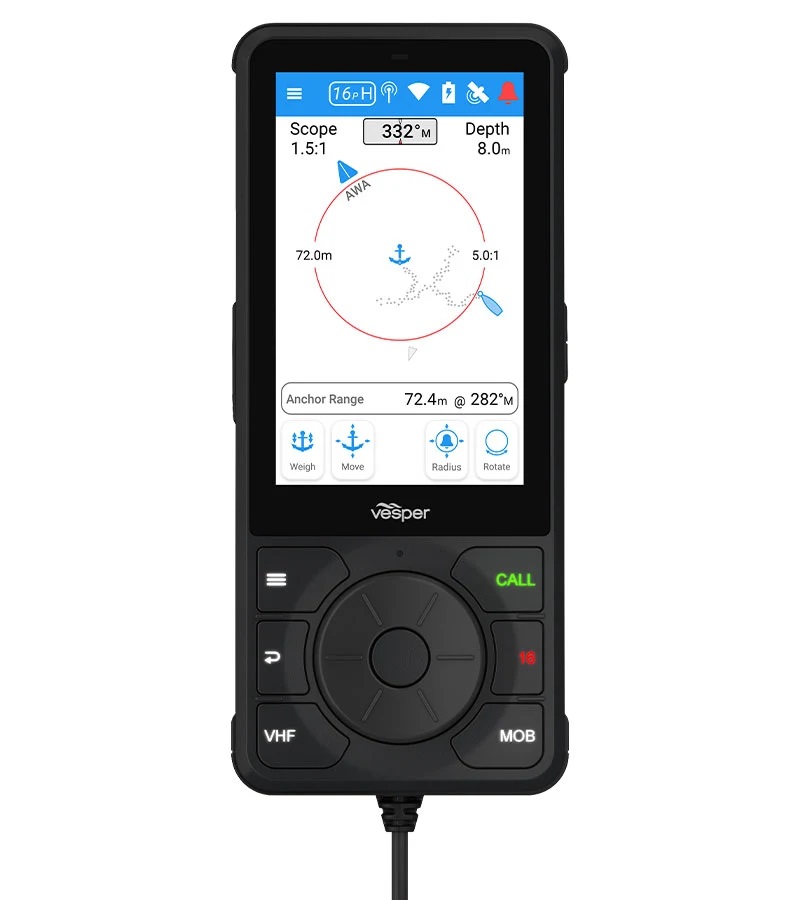

ANKERWACHE

Ob du an Bord oder an Land bist – du weißt immer, ob dein Boot sicher verankert ist. Cortex smartAIS zeichnet Bewegungen des Boots, Steuerkurs und Bugposition genau auf und warnt dich wenn dein Anker nicht greift.

VHF – KLAR UND LAUT

Das Cortex VHF-Funkgerät liefert mit bis zu 85 dBA einen kräftigen, kristallklaren Ton, damit dir keine wichtige Mitteilung entgeht.

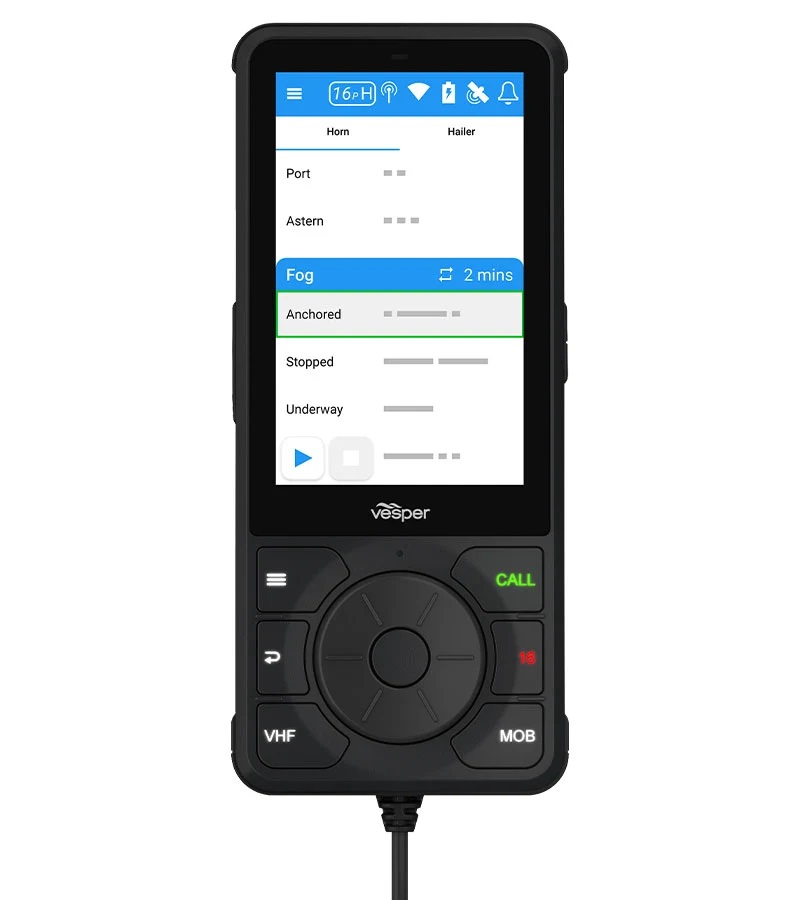

HORN UND LAUTSPRECHER

Jemand muss auf etwas aufmerksam gemacht werden? Aktiviere problemlos voreingestellte Hornsignale oder sprich über den Lautsprecher. Das funktioniert mit jedem Cortex-Handgerät oder über die Cortex Onboard-Smartphone-App.

HANDGERÄTE, WO IMMER DU SIE BENÖTIGST

Mit jedem Hub können mehrere Cortex H1- und Cortex H1P-Handgeräte verbunden werden. Bis zu 5 lassen sich direkt mit dem Cortex-Netzwerk verbinden und weitere 5 über ein bestehendes Bootsnetzwerk, um auf größeren Booten die Reichweite zu erhöhen.

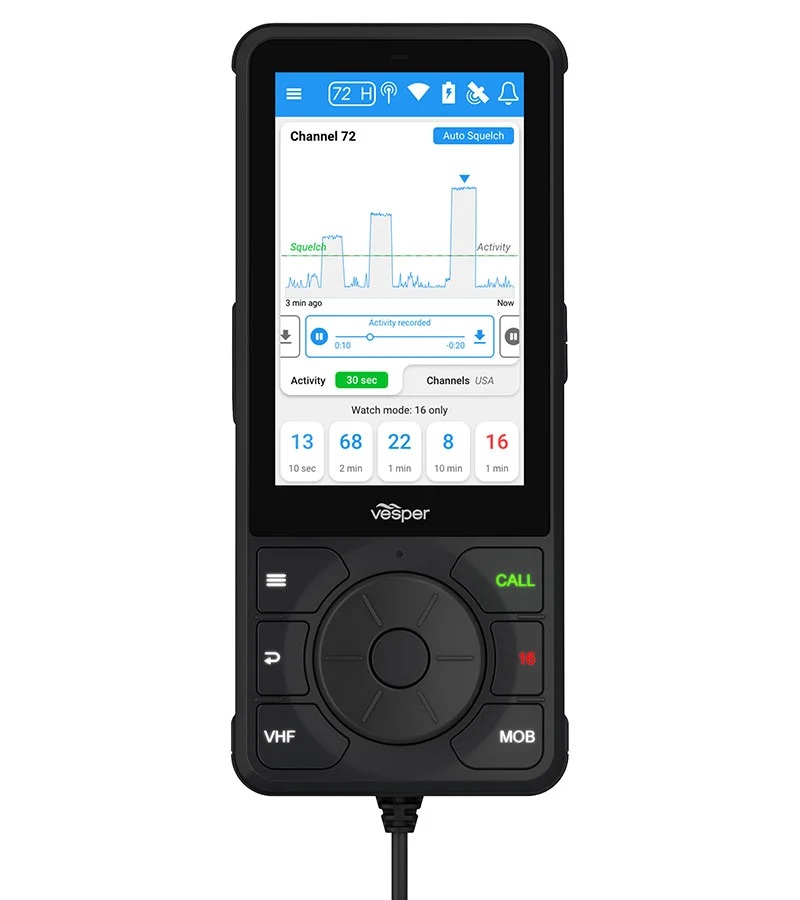

KEIN WORT VERPASSEN

Die innovative SquelchEQ-Steuerung des Cortex-Systems nimmt kontinuierlich Anpassungen vor, um für einen optimalen Ton zu sorgen. Gleichzeitig überwacht die einmalige Omni Watch-Funktion alle VHF-Frequenzen und zeichnet jeden aktiven Kanal auf, um eine bestimmte Dauer wiedergeben zu können. Mit Cortex verpasst du wirklich kein Wort mehr.

INTUITIVE BEDIENUNG

Beim Cortex wurde auf eine einfache Bedienung geachtet. Leicht verständliche Bildschirmansichten und schrittweise Datenflüsse bei Notfällen vereinfachen die Verwendung erweiterter Funktionen.

SPRACHWARNUNGEN

Anstelle unklarer Klingelgeräusche oder Töne hörst du eine Sprachansage mit Informationen zum Alarm. Bei einer möglichen Kollision wird dir auch mitgeteilt, aus welcher Richtung die Gefahr droht, damit du schnell weißt, wo du hingucken musst.

SPEZIELLE MOB-FUNKTION

MOB (Mann über Bord) kann manuell über die spezielle MOB-Taste am Cortex-Handgerät, in der Cortex Onboard-App, oder automatisch über ein AIS-MOB-Signal aktiviert werden. Dabei wird ein Zurückverfolgungsmodus gestartet, um eine schnelle Rettung zu ermöglichen.

BEI NÄSSE UND MIT HANDSCHUHEN BEDIENBAR

Nasse Hände? Handschuhe? Cortex-Handgeräte können mit Handschuhen bedient und bei allen Bedingungen auf See verwendet werden – ob Salzwasser oder Süßwasser.

EINHANDBETRIEB

Cortex-Handgeräte verfügen über ein Klickrad, ein ergonomisches Design und eine griffige Oberfläche. Dadurch kannst du das Gerät verwenden und dabei eine Hand am Steuerstand lassen.

REAKTIONSSCHNELLER MULTITOUCH-DISPLAY

Cortex-Handgeräte mit Touchscreen bieten reaktionsschnelle Multitouch-, 2-Finger-Zoom- und Verschiebefunktionen und ermöglichen auf diese Art eine schnelle, nahtlose Navigation und intuitive Bedienung.

ROBUSTES, BESTÄNDIGES DESIGN

Mit einer Wasserdichtigkeit gemäß IPX7 (widersteht dem Eindringen von Wasser, wenn es sich bis zu 30 Minuten in einer Wassertiefe von bis zu einem Meter befindet) ist das Gehäuse des Cortex-Hub aus thermischem Polymer hitze- und korrosionsbeständig. Der Hub lässt sich also überall an Bord sicher montieren. Die Cortex-Handgeräte sind wasserdicht gemäß IPX8.

GERINGER STROMVERBRAUCH

Der Cortex-Hub hat einen minimalen Stromverbrauch von ca. 500 mA. Damit kann es immer eingeschaltet bleiben, damit du informiert bist. Es gib sogar Alarme aus, wenn die Multifunktionsanzeige ausgeschaltet ist. Das ist ideal, wenn du ankerst oder auf einer langen Reise bist und Strom sparen musst.

ÜBERTRIFFT EXTREMES TAGESLICHT

Der helle, optisch gebundene LCD-Bildschirm ist bei Tageslicht ausgezeichnet lesbar und hat einen breiten Betrachtungswinkel. Ein integrierter Umgebungslichtsensor ermöglicht automatische Anpassungen, wenn sich die Bedingungen ändern.

GALVANISCHE TRENNUNG

Galvanisch getrennte Anschlüsse und interne Komponenten schützen deinen Cortex-Hub und verbundene Geräte vor Kurzschlüssen und Schäden am Schaltkreis, zu denen es bei den Bedingungen auf See kommen kann.

MULTI-GNSS

Mit den schnellen 10-Hz-GPS-Updates, die mit deinem Schiff Schritt halten, wird deine Schiffsposition über mehrere globale Satellitennetzwerke aufgezeichnet. Wenn du andere Geräte über NMEA 2000 oder NMEA 0183 mit Cortex verbindest, profitieren alle Geräte an Bord von der schnellen GPS-Funktion des Cortex.

BETRIEB MIT 12 V/24 V

Das Cortex kann mit 12-V- und 24-V-Stromquellen betrieben werden. Damit ist problemlos eine Plug-&-Play-Verbindung mit den meisten elektrischen Systemen auf Booten aller Größe möglich.

ÜBERWACHEN VON SYSTEMEN

Sieh dir den Status und das Protokoll integrierter und verbundener Sensoren an. Überwache die Bilgenpumpe, die Stromversorgung und vieles mehr. Richte Alarme und Alarmschwellen ein, zeige Datenprotokolle an und erfahre, wann der Sensor zuletzt aktiv war.

INTEGRIERTE SENSOREN

Sobald du das Cortex-System anschließt und konfigurierst, liefern GPS, Steuerkurssensor, Batteriesensor und Barometer sofort wertvolle Informationen sowohl auf dem Boot als auch an Land.

VERNETZTE SENSOREN

Stelle einfach eine Verbindung mit dem NMEA 2000-Netzwerk des Boots her, um Faktoren wie Windgeschwindigkeit und -richtung oder Wassertiefe deiner anderen Geräte an Bord zu überwachen.

EXTERNE SENSOREN

Stelle eine Verbindung mit Sensoren her, um die Aktivität der Bilgenpumpe, Sicherheitssysteme und mehr zu überwachen (externe Sensoren separat erhältlich).

CORTEX MONITOR-APP

Lade die Cortex Monitor-App aus dem Apple®- oder Google™-App-Shop herunter und verwende dein Smartphone oder Tablet, um das Boot zu überwachen und Alarme zu erhalten.

GEO-FENCING

Nutze die Stärken der Cortex Monitor-App und verlasse dich auf die vom Boot gesendeten Informationen, um zu wissen, wo sich das Boot befindet und ob es sich dort befindet, wo es sein sollte. Erhalte einen Alarm, wenn es sich außerhalb eines festgelegten Bereichs bewegt.

GERÄTESTEUERUNG

Stelle eine Verbindung mit der Cortex Monitor-App her, um Dinge wie Beleuchtung, Klimaanlage und Eismaschinen auf dem Boot fernzusteuern, nachdem du diese mit dem Cortex-System verbunden hast.

ECHTZEIT-UPDATES

Das Cortex überträgt Updates in die Cloud, sodass du Statusinformationen und Alarme direkt auf deinem kompatiblen Smartphone oder Tablet erhältst.

LITE-ABONNEMENT

Ein Lite-Abonnement für die Cortex Monitor App ist kostenlos im Lieferumfang des Cortex enthalten.Zeige auf dem Cortex-System zweimal täglich Updates an. Sieh dir in der Cortex Monitor-App Alarme an.

PREMIUM-ABONNEMENT

Sieh dir in der Cortex Monitor-App Echtzeit-Updates an. Erhalte sofort Alarmbenachrichtigungen und bediene Geräte an Bord. Greife auf erweiterte Funktionen wie Geofences und Ankerwache zu. Ein Premium-Abonnement für die Cortex Monitor App ist als monatliches oder Jahresabonnement verfügbar.

NMEA-GATEWAY

Das Cortex kann Netzwerkdaten empfangen, senden oder sie zwischen NMEA 0183 und NMEA 2000 übersetzen. Auf diese Weise ist die Kompatibilität mit Geräten in beiden Netzwerken gewährleistet. Außerdem ist eine Verknüpfung über das integrierte WLAN möglich. Erhalte Alarme direkt auf deinem kompatiblen Gerät – überall an Bord.

ROAMING-VERBINDUNG

Stelle eine Verbindung mit einem Bootsnetzwerk mit Mobilfunk- oder Satellitenempfang her, um das Roaming in Gebieten zu nutzen, in denen kein Cortex-Mobilfunk verfügbar ist.

EINFACHE ÜBERWACHUNG

Registriere dein kompatibles Smartphone oder Tablet bei Cortex Monitor, indem du es mit deinem Cortex-Hub koppelst. Verwende dann die Cortex Monitor-App, um dein Boot über integrierte und mit dem Cortex-Hub verbundene Sensoren aus der Ferne zu überwachen. Erwirb ein Premium-Abonnement, um Zugang zu Anchor Watch und Push-Benachrichtigungen in Echtzeit zu erhalten.

EINFACHER EINSTIEG

Verbinde die Cortex Onboard- und Cortex Monitor-Apps ganz einfach mit deinem QR-Code, um Alarme zu erhalten, Informationen zum Bootsstatus anzuzeigen und Geräte über dein kompatibles Smartphone fernzusteuern.

EINFACHE MONTAGE

Verwende eine bereits vorhandene VHF-Antenne (nicht im Lieferumfang enthalten) sowohl für AIS als auch für VHF. Das spart dir bei der Installation Zeit und Geld. Du kannst auch auf eine AIS-/VHF-Antenne hochstufen und so die AIS-Leistung optimieren.

SOFTWARE-UPDATES

Das Cortex wird immer intelligenter. Es werden ständig neue Funktionen entwickelt und automatisch in der Cortex Onboard-App heruntergeladen, um das Cortex-System problemlos per WLAN zu aktualisieren.

VEREINFACHE DEIN SYSTEM

Das Cortex ersetzt bis zu 10 verschiedene Geräte durch ein integriertes Hub-Gerät, was es zu einem einfachen, problemlos zu installierenden und intuitiv verwendbarem Gerät macht.

INTEGRIERTER SPLITTER

Installiere das Cortex und verwende weiterhin deine bestehende Antenne und dein bereits vorhandenes VHF-Funkgerät. Das Cortex verfügt über einen integrierten, verlustfreien VHF-/AIS-Hochleistungssplitter mit störungssicherem Pass-Through. Verbinde einfach dein bereits vorhandenes VHF mit dem AUX-Ausgang des Cortex.

LIeferumfang

• M1-Hub
• Kabelgebundenes H1-Handgerät
• H1-Handset-Halterung
• H1-Montagekit für die Schottwand
• GPS-Antenne
• Stromkabel
• Audiokabel
• Kabel für externen Sensor
• Externe WLAN-Antenne

technische Daten

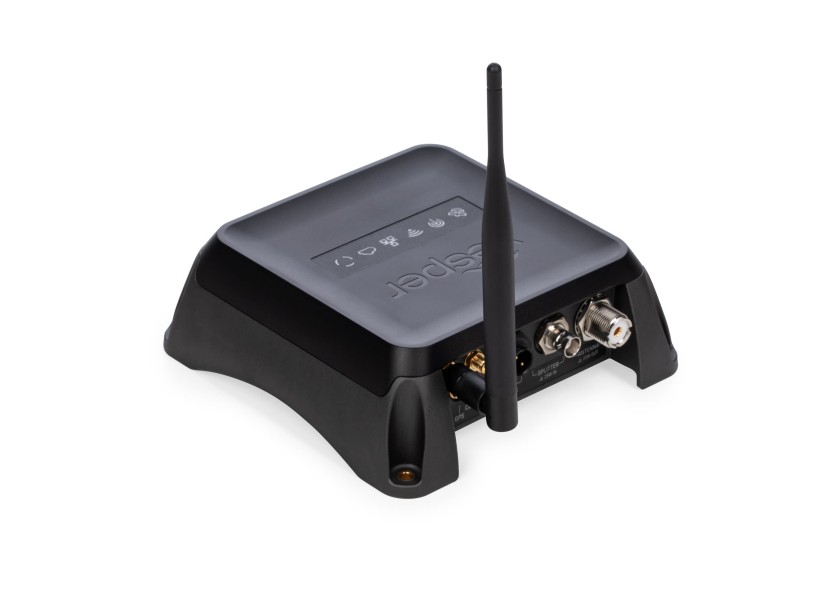

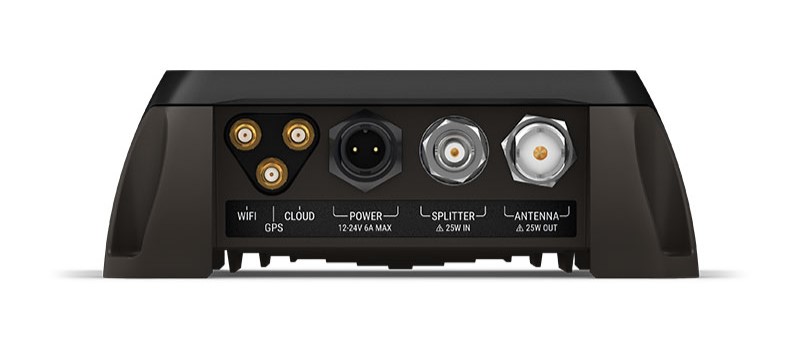

M1 Blackbox

• Abmessungen (BxHxT) 168 x 168 x 58,7mm
• Gewicht 770g
• Wassserdicht IPX7
• Integrierter AIS Class B SO-TDMA Transponder sowie UKW Seefunk-Einheit mit DSC und ATIS
• NMEA2000 & NMEA0183
• 10Hz GPS-Antenne
• Integrierter, verlustfreier Antennensplitter
• 5 Sensor-Eingänge (digital, analog) für z.B. Temperatursensor

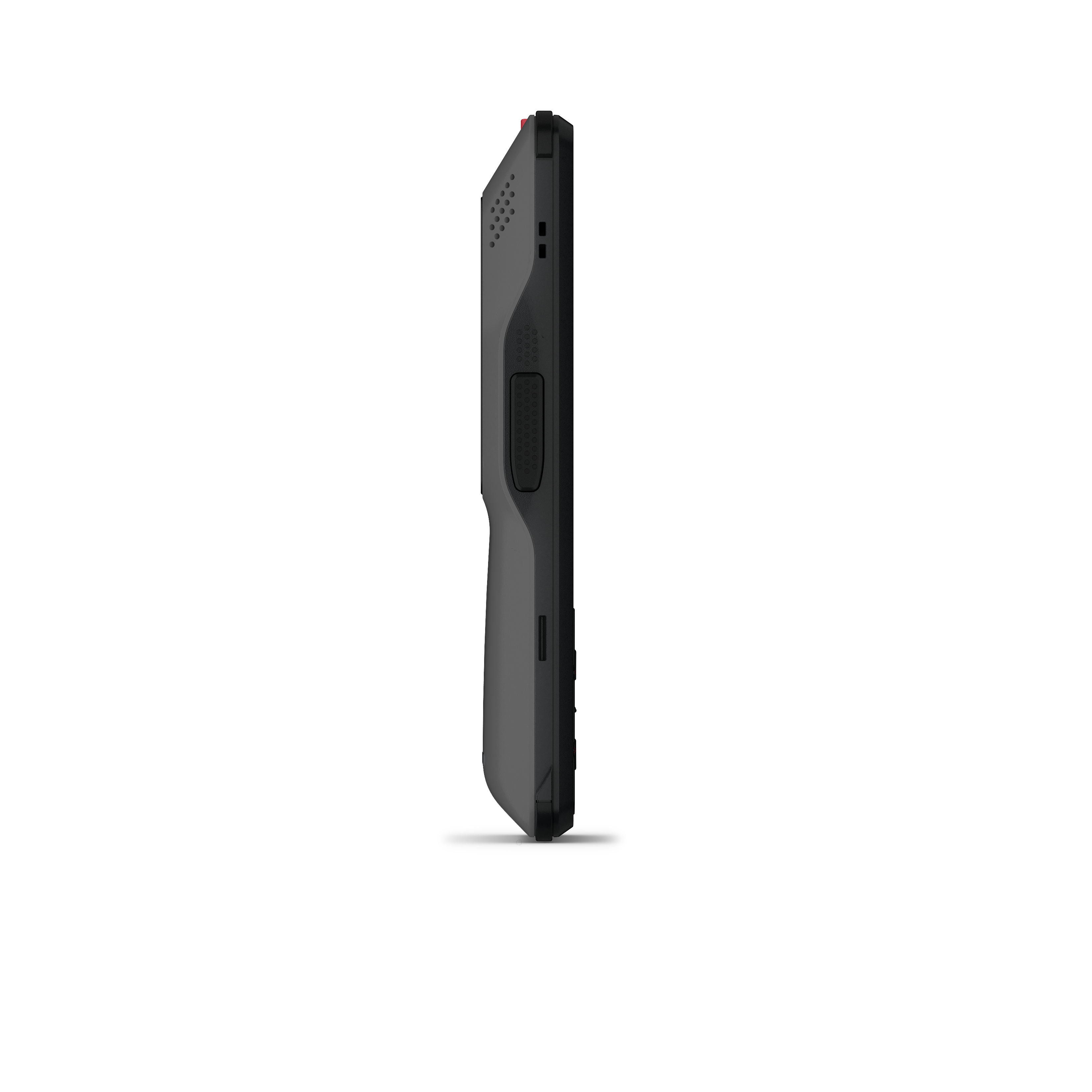

H1 Handbedienteil (kabelgebunden)

• Abmessungen (BxHxT) 164,8 x 71,8 x 21,4mm
• Gewicht 235g
• Wasserdicht IPX7
• H1P (kabellos): Lithium Polymer-Akku für bis zu 12 Stunden Betriebszeit
• 4 inch Farbdisplay mit Gorilla-Glas-Touchscreen-Display und Kontrollrad/Tasten
