BlueSea BS 7700 ML-RBS fernsteuerbarer Batteriehauptschalter – Komfort und Sicherheit für Ihr Boot

Der BlueSea BS 7700 ML-RBS ist ein leistungsstarker, fernsteuerbarer Batteriehauptschalter, der eine sichere und komfortable Ein-/Ausschaltung zwischen Batterie und Verbrauchern ermöglicht. Mit einem 500 Ampere magnetischen Verriegelungsschalter sorgt er für eine hohe Stromaufnahme unter Last und kann sowohl manuell als auch aus der Ferne gesteuert werden. Die Montage erfolgt nahe der Batterie, wodurch kurze Leitungswege und somit Kosten für große Kabelquerschnitte gespart werden. Der Schalter verbraucht nur während des Schaltvorgangs Strom (<100mA) und ist in der Position EIN oder AUS stromlos. Der Fernschalter ist ideal im Cockpit-Bereich platzierbar und bietet dank IP66 Schutzklasse hervorragenden Feuchtigkeits- und Korrosionsschutz.

HAUPTMERKMALE

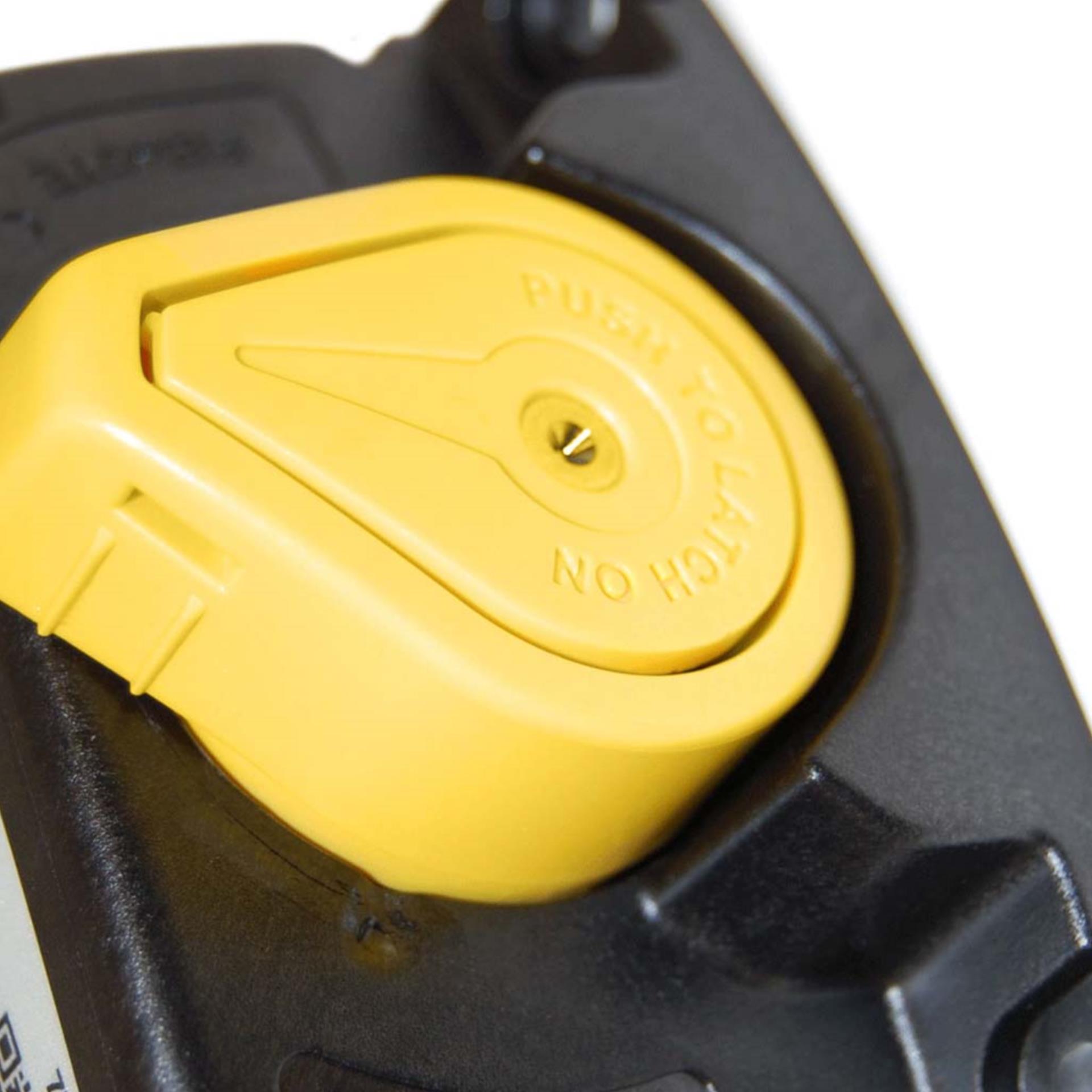

• Manueller Übersteuerungsknopf bietet eine zusätzliche Sicherheit, die die Steuerung mit oder ohne Stromversorgung ermöglicht und die LOCKED OFF-Fähigkeit zur Wartung bietet
• LED-Ausgang zur Fernanzeige des Schaltzustands - erfordert optionale LED
• 3/8 "-16 verzinnte Kupferbolzen für maximale Leitfähigkeit und Korrosionsbeständigkeit
• 7/8 "(22 mm) Bolzenlänge akzeptiert mehrere Kabelanschlüsse
• Etikettenaussparungen zur Schaltungsidentifikation
• Silber-Legierungskontakte bieten eine hohe Zuverlässigkeit für das Schalten von stromführenden Lasten

TECHNISCHE DETAILS

• Anschluß der Stromkreise: verzinnter Draht
• Nominalspannung: 12V DC
• Manuelle Kontrolle: ja (Der manuelle Schalter bietet eine zusätzliche Sicherheit, die die Steuerung mit oder ohne Energie ermöglicht und die LOCK OFF-Fähigkeit zur Wartung bietet.
• Coil-Funktion: Bi-Stabil (Die automatische Entriegelung bietet 500A-Schaltungen und Funktionen von aktuellen ML Remote-Batterieschaltern, kann jedoch mit SPST- oder SPDT-Schaltern für Anwendungen gesteuert werden, für die ein normalerweise offenes Relais gewünscht wird.)
• Montage: #10
• Betriebsspannung: 0mA bei 25°C Nominal VDC
• Betriebsstrom bei Änderung des Zustandes: <7A (40 ms)
• Klemmbolzen Drehmoment: 15.82 Nm
• Spannungsbereich: 10.1 to 16.5V DC
• Dauerladestrom: 500 Amp.
• Spitzenladestrom: 700A (5 min)
• Anlassdrehzahl 30 Sek.:1450A DC (der vom Anlasser vor dem Anlassen des Motors benötigte Strom. Der Anlassstrom variiert während des Startzyklus signifikant. Zunächst gibt es einen großen Stromstoß, der erforderlich ist, um die Trägheit und Kompression des Motors zu überwinden. Dieser Anstieg kann das Zwei- bis Vierfache des durchschnittlichen Anlassstroms betragen. Der Anlassstrom wird für die Größenbestimmung von Batterien, Kabeln und Batterieschaltern verwendet.)
• Minimum Betriebstemperatur: -10° C
• Maximale Betriebstemperatur: 50°C
• Empfohlene Kabeldicke: 2x (4/0)
• Stromumschaltung in Betrieb: 300A @ 12V DC (10.000 Zyklen)
• Mechanische Lebensdauer: 100,000 Zyklen
• Klemmring Durchmesser: 29.97 mm
• Länge Klemmbolzen: 22.23 mm
• Größe Klemmbolzen: 3/8" - 16 (M10)
• Gewicht: 0,79 kg

Blu Sea Original Nummer: BS7700
